Skutečná evoluce v ohýbání plechů

Ohraňovací lisy pro přesné ohýbání plechu

Ohraňovací lis je tvářecí stroj určený k ohýbání plechu mezi horním razníkem a spodní matricí. Moderní CNC ohraňovací lisy řídí polohu beranu i zadních dorazů s vysokou přesností, takže zvládají opakovatelné ohraňování plechu v kusové i sériové výrobě. V nabídce máme ohraňovací lisy SafanDarley a Coast One s lisovací silou od 220 do 10 000 kN — od kompaktních strojů na drobné díly až po Heavy Duty segment pro tlusté plechy.

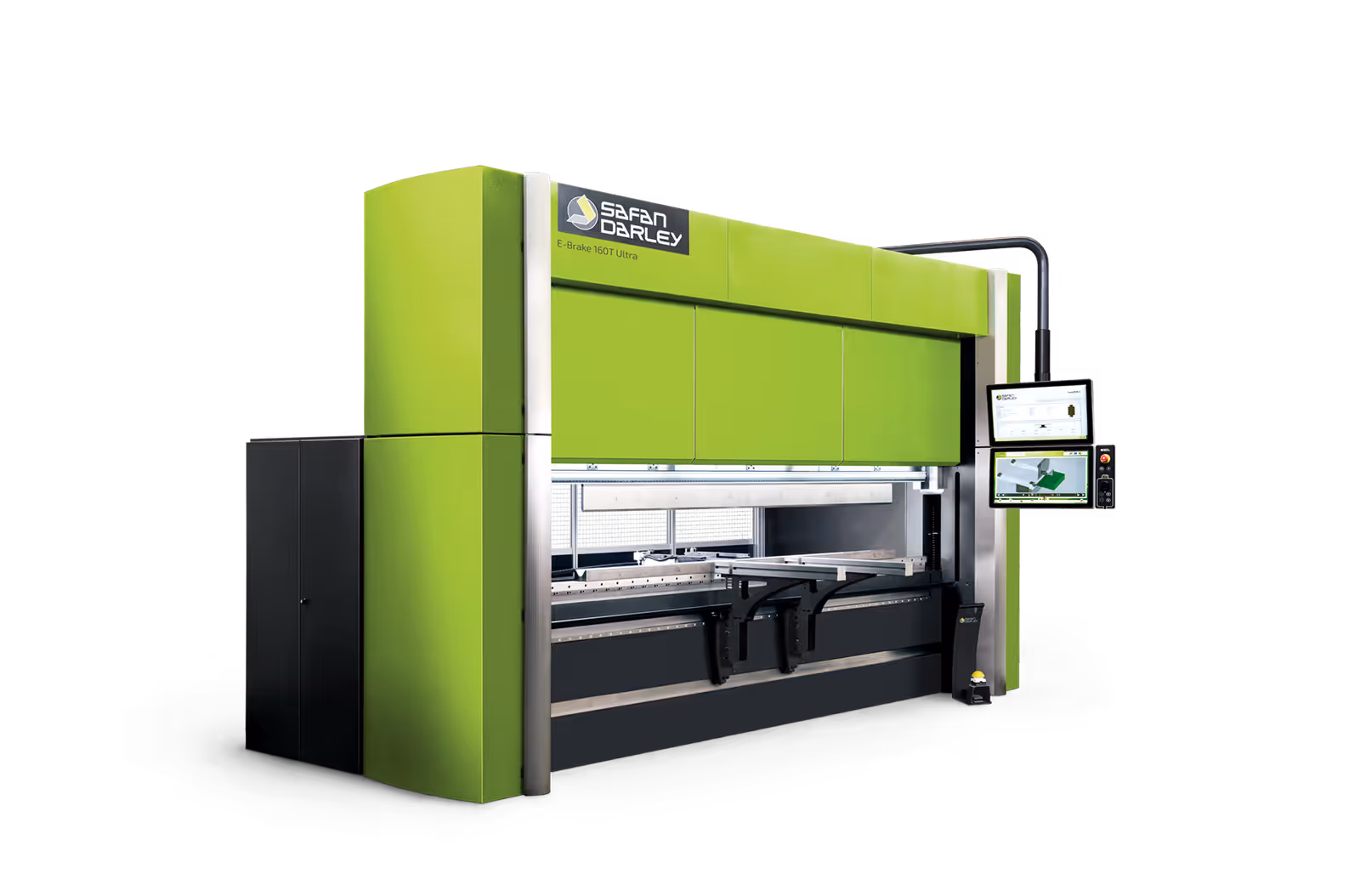

Servoelektrické ohraňovací lisy SafanDarley E-Brake

SafanDarley je světový specialista na vývoj a konstrukci ohraňovacích lisů a vynálezce konceptu servoelektrických lisů. Servoelektrický ohraňovací lis nepotřebuje hydraulický olej, pracuje s kratšími časy cyklu a nižší spotřebou energie než konvenční hydraulika a vyniká přesností i opakovatelností ohybu. Bezpečnostní systém je integrovaný přímo do ovládacích prvků stroje a programování usnadňuje software AutoPOL. Řídicí systém s duální obrazovkou je připravený na Industry 4.0 a bezpapírový výrobní proces.

• E-Brake Premium Ergonomic — flexibilní ergonomický paket pro vyšší produktivitu, 350/400 kN, délky 1 275 a 1 530 mm
• E-Brake Premium — léty osvědčená technologie servoelektrického pohonu, lisovací síla 350 až 1 300 kN, lisovací délka 1 275 až 4 080 mm
• E-Brake Ultra — nejvyšší možný standard přesnosti a produktivity u servoelektrických lisů, lisovací síla 500 až 1 300 kN, lisovací délka 2 040 až 4 080 mm
• E-Brake HD Ultra — servoelektrické lisy pro Heavy Duty segment, 1 600 až 3 000 kN, délky 3 060 a 4 080 mm

Hybridní ohraňovací lisy

Hydraulický - hybridní ohraňovací lis pracuje na principu přenosu síly tlakem oleje v pracovních válcích, proto snadno dosahuje vysokých tonáží pro ohýbání tlustých plechů. Hybridní pohon k tomu přidává výhody elektronické regulace:

• H-iBrake — nejnovější technologie hybridního pohonu pro ohýbání od tenkých plechů až po Heavy Duty segment; lisovací síla 1 250 až 10 000 kN, lisovací délky 1 530 až 6 120 mm

Pro Heavy Duty segment dodáváme i tandemová řešení s dvojnásobnou lisovací délkou a zákaznická řešení na míru.

Kompaktní servoelektrické lisy Coast One

Pro efektivní výrobu menších dílů nebo jako doplněk velkých strojů jsou optimální volbou ergonomické servoelektrické lisy Coast One s přenosem lisovací síly kuličkovými šrouby:

• Model C — dostupná investice pro ohýbání všech menších výrobků, lisovací síla 220 až 440 kN (opce až 520 kN), délky 850 až 1 600 mm

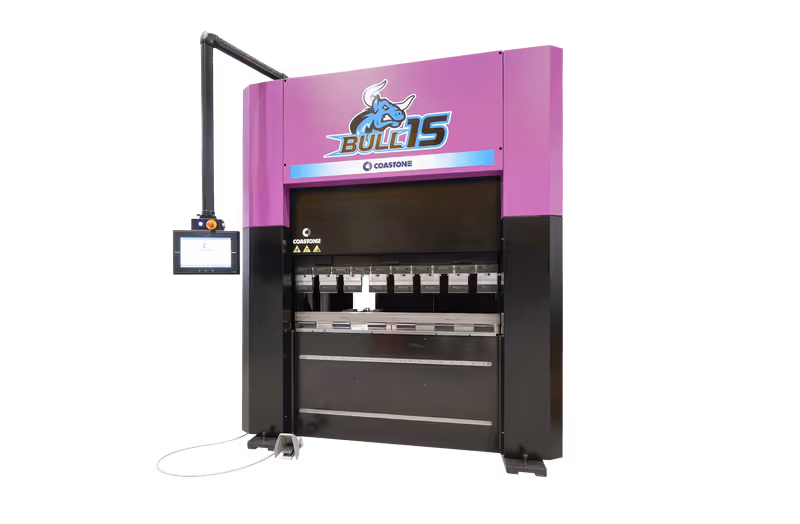

• Model Bull — optimální kombinace vysoké lisovací síly 1 000 až 2 500 kN a kratší lisovací délky 1 320 až 3 060 mm

Uživatelsky jednoduchý řídicí systém zvládnou po krátkém zaškolení i zcela noví operátoři.

Technologie ohýbání od nástrojů po automatizaci

Samotný stroj je jen část výsledku — přesnost ohybu určují i kvalitní ohraňovací nástroje a upínací systémy, které k lisům dodáváme. Pro sériovou výrobu lze ohraňovací lis rozšířit o roboty: robotické ohýbací buňky SafanDarley pracují s průmyslovými roboty Fanuc a zvyšují produktivitu bez nároků na další obsluhu.

Vybíráte lis na ohýbání plechu? Pomůžeme porovnat servoelektrický, hydraulický - hybridní pohon a navrhnout konfiguraci podle tloušťky materiálu, délky ohybu a požadované produktivity. Ohýbací lisy a další tvářecí stroje dodáváme zákazníkům v České a Slovenské republice.
