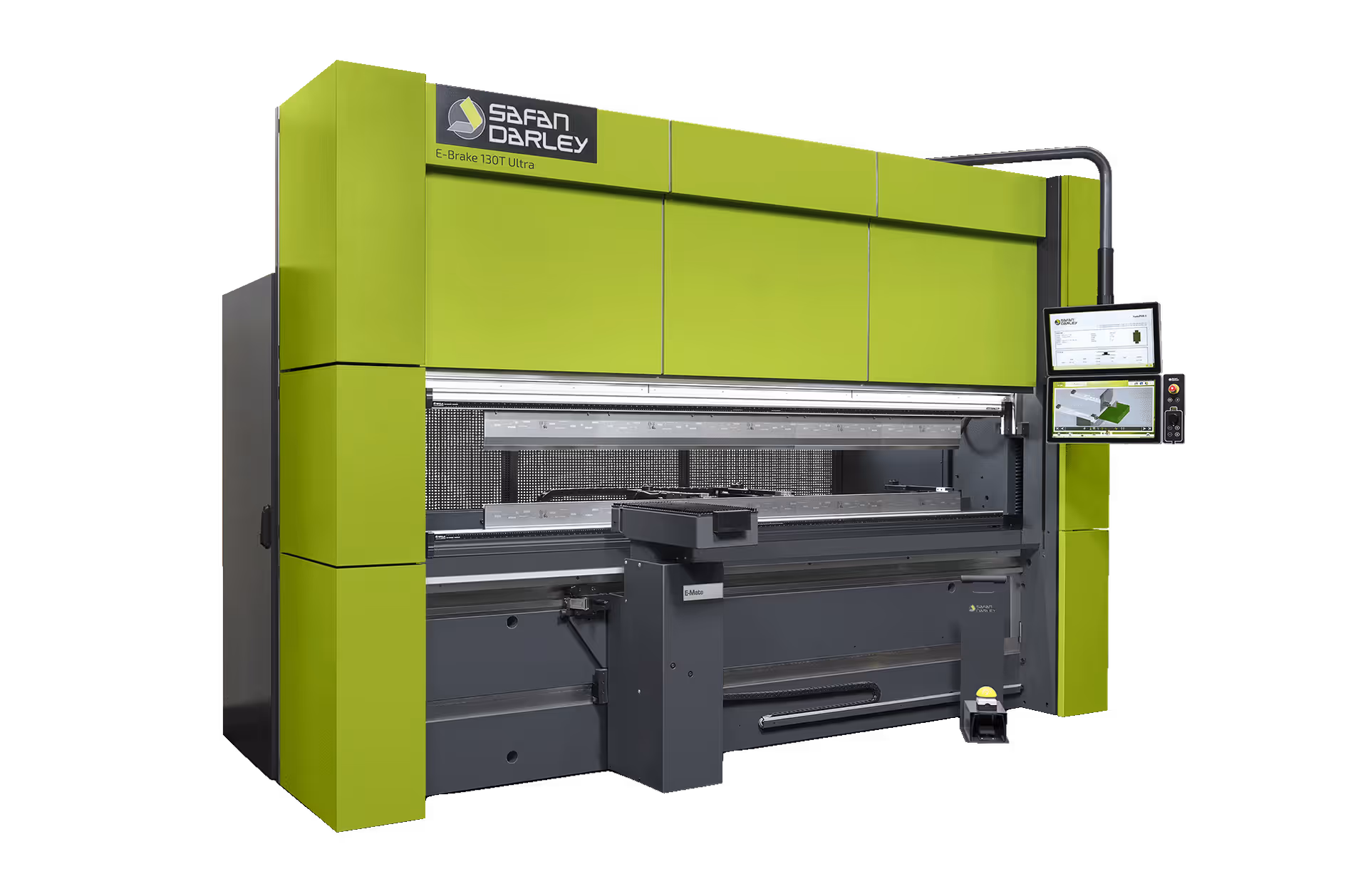

E-Brake Ultra

Nejvyšší možný standard přesnosti a produktivity u servoelektrických lisů.

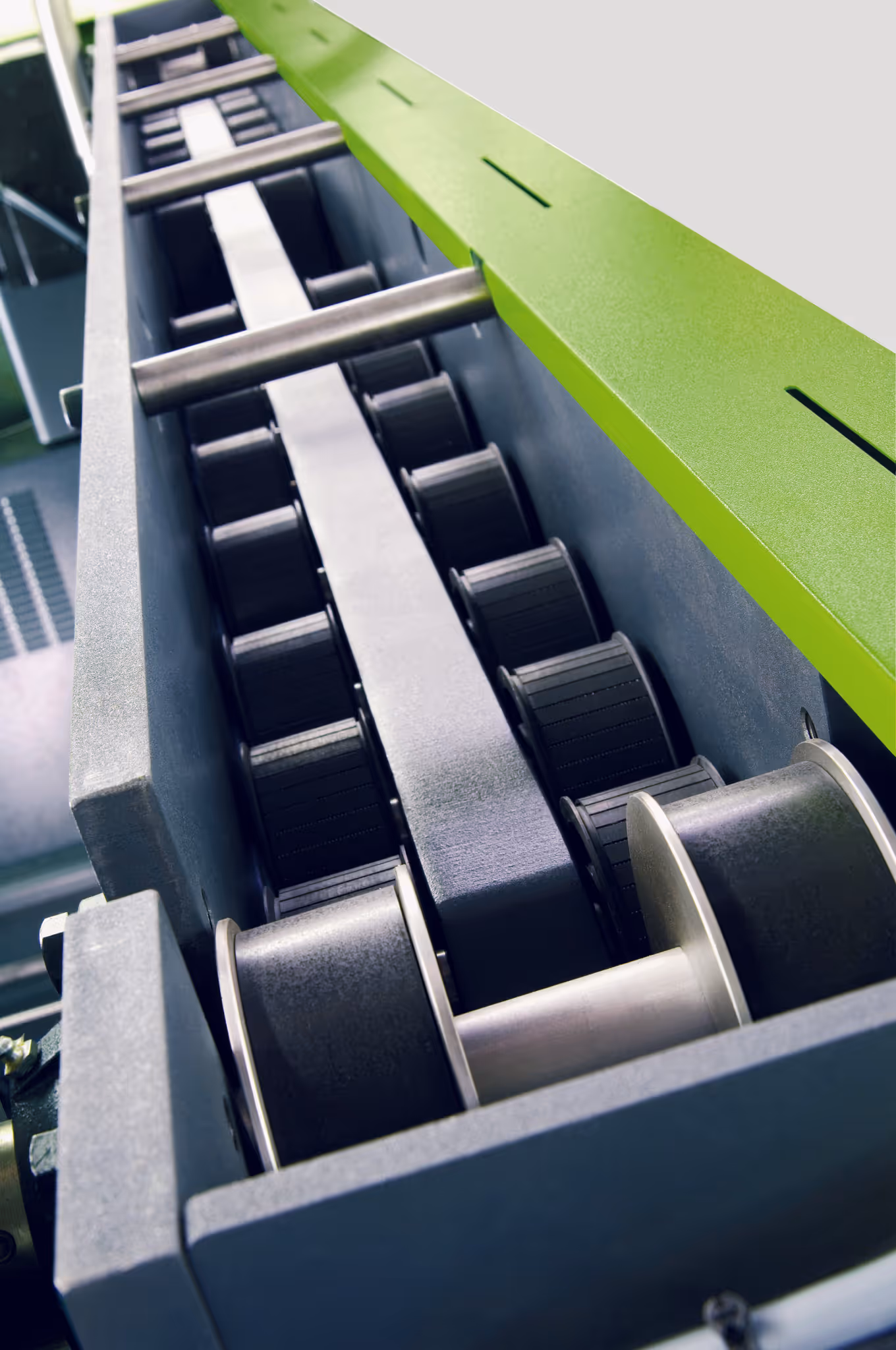

  • Absence jakéhokoliv hydraulického média v systému pohonu.
  • Stabilní O-rám, průchod mezi bočnicemi je větší než lisovací délka.
  • CNC bombírovací stůl Wila NSCR-II PREMIUM.
  • Programovatelná světelná závora SICK, zdvih bez nožního pedálu.
  • Laserové měření úhlu E-Bend L Blue, už první ohyb je perfektní.

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Popis technologie

Oproti E-Brake Premium disponuje model E-Brake Ultra CNC bombírovacím stolem Wila NSCR-II PREMIUM. Díky němu jsou jakékoliv deformace rámu eliminovány a výsledkem je konstantní úhel po celé lisovací délce. S jeho kompaktními rozměry je minimalizována pravděpodobnost kolizí mezi výrobkem a stolem při výrobě složitých ohybů, jako jsou např. Z - ohyby, negativní ohyby a pod.

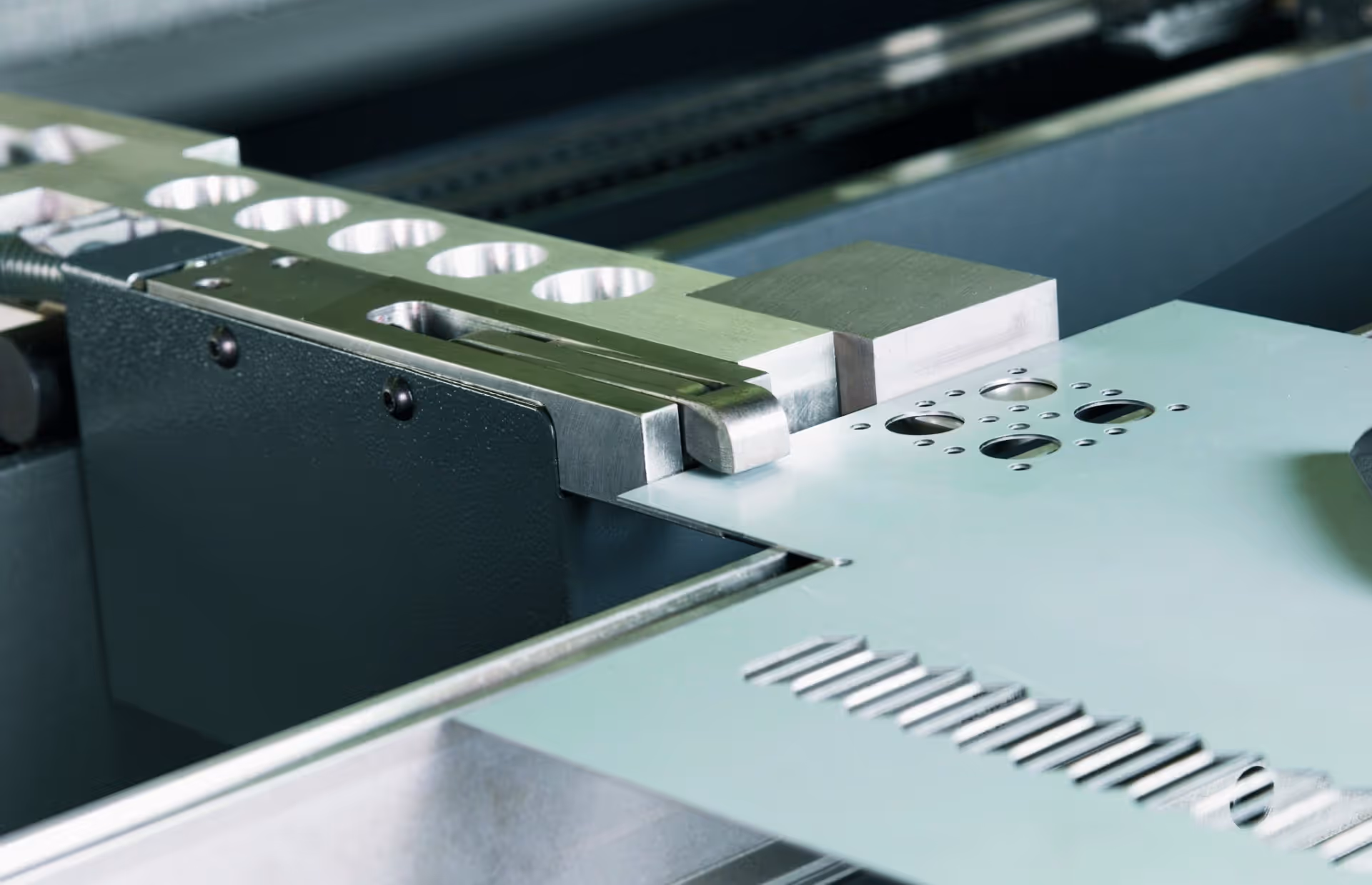

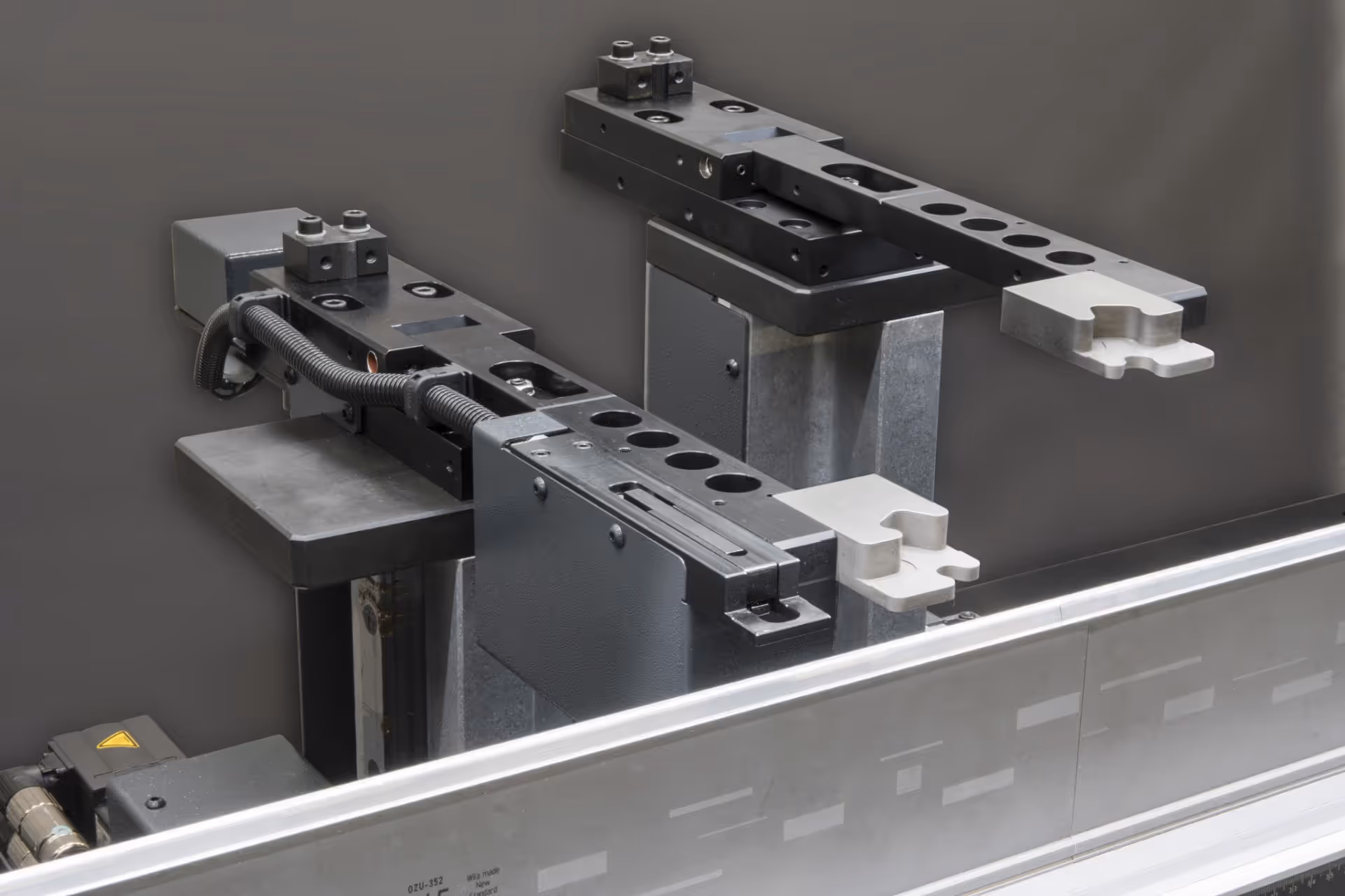

Dostupné jsou i další možnosti výbavy, např. 6osý zadní dorazový systém a laserové měření úhlu E-Bend L Blue.

Možnosti technologie

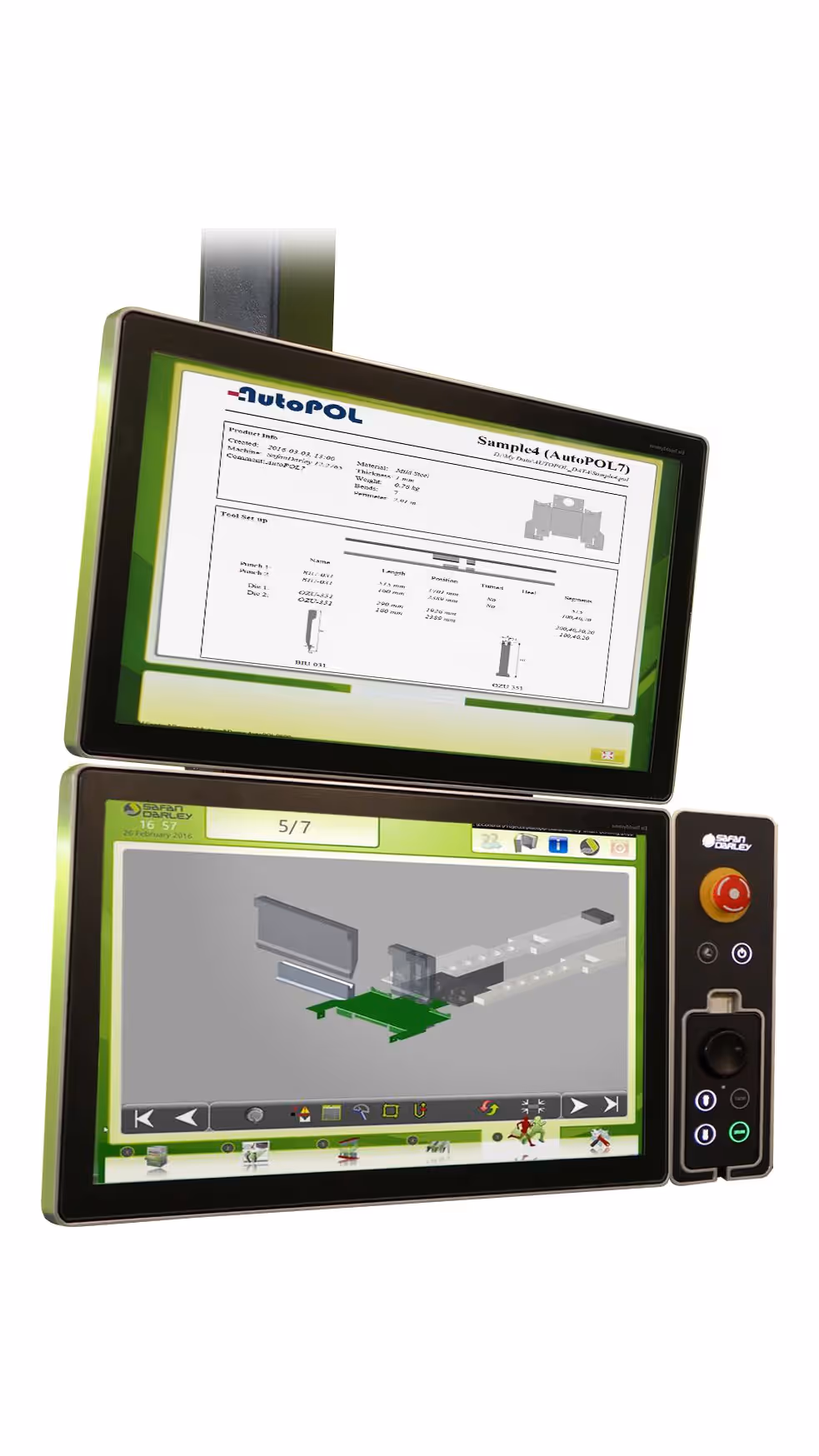

SafanDarley E-Brake Ultra zabezpečí uživateli významné zlepšení jeho konkurenční pozice. Už ve standardu disponuje duální obrazovkou, která je dalším krokem k bezpapírovému pracovnímu prostředí.

Díky nové modulární konstrukci je dostupný až do lisovací síly 1300 kN a lisovací délky 4080 mm.

Software

AutoPOL BendSim Unfold

AutoPOL je výkonný offline software do kanceláře. Výhodami jsou práce v 3D prostředí, přímý import 3D modelů z CAD aplikací SolidWorks, Solid Edge, Autodesk Invertor, Parasolid, Catia V4/V5, Pro/ENGINEER, Siemens NX/Unigraphics atd., maximalizace produktivity a záruka přesnosti finálního výrobku.

Programování probíhá ve třech jednoduchých a z velké části plně automatizovaných krocích.

Možnosti software

Automatizace

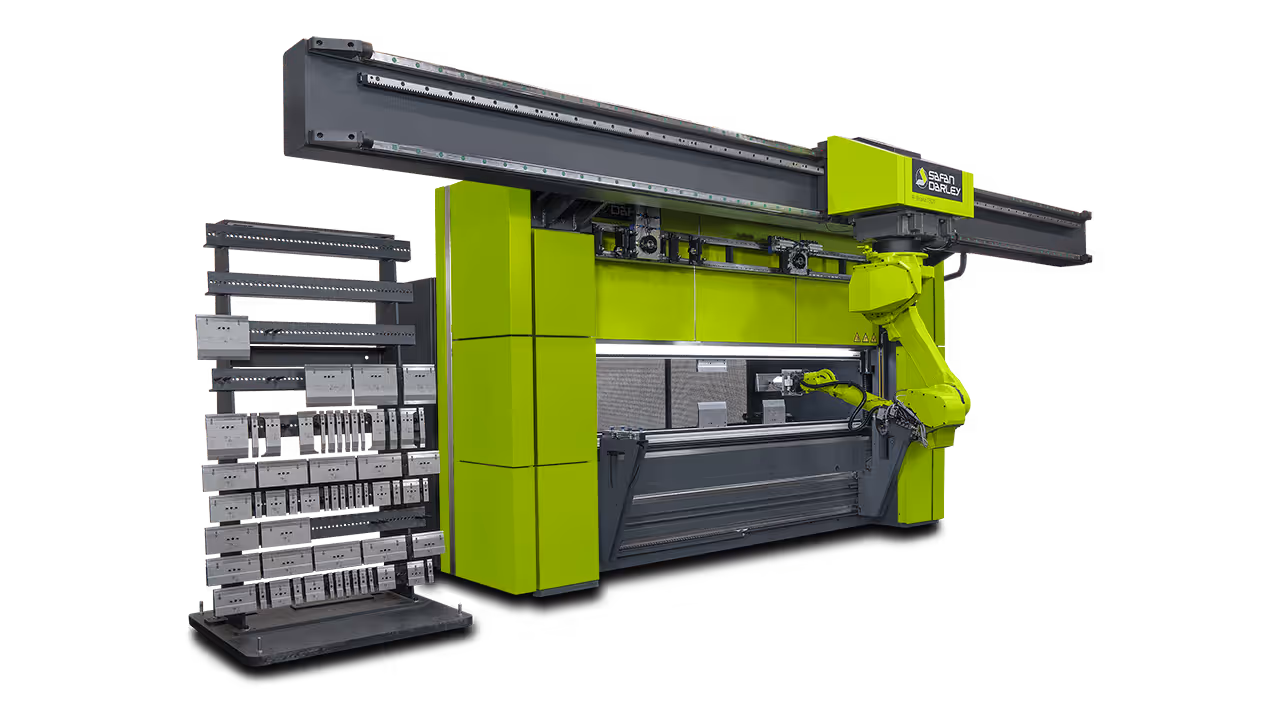

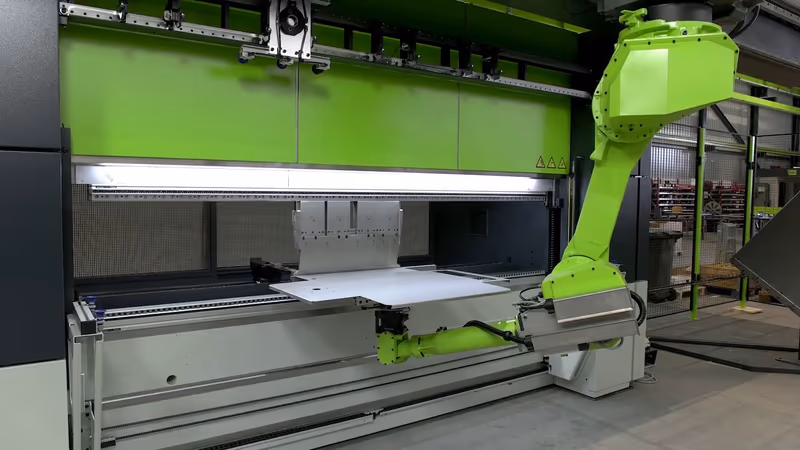

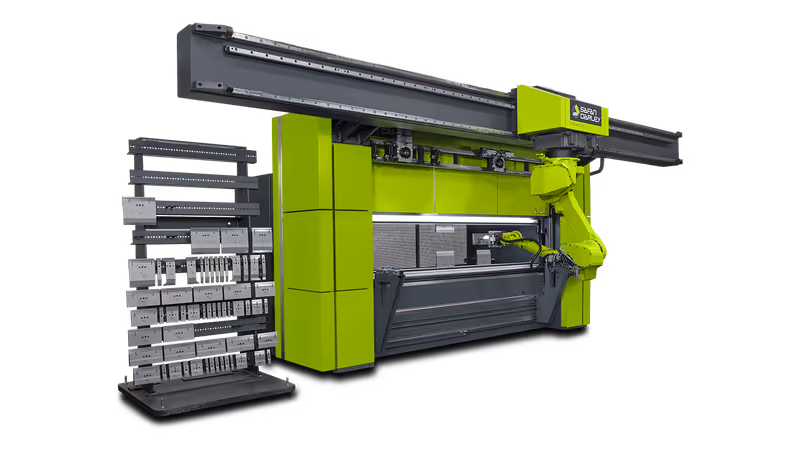

Součástí automatizovaných řešení je jeden nebo více robotů, které jsou vybaveny pneumatickými, magnetickými nebo mechanickými držáky výrobků. Hlavní robot může být umístěn buď na pevné pozici, nebo na pojezdových kolejnicích před ohraňovacím lisem, případně na portálu.

Systémy je možné vybavit různými doplňkovými funkcemi a technologiemi s propojením na jiné výrobní procesy před, nebo po ohraňování.

Možnosti automatizace

Ohraňovací nástroje

Moderní technologie ohraňování zvyšují produktivitu výroby. Aby mohla být tato priorita splněna, jsou k tomu nutné správné ohraňovací nástroje, upínací systémy a bombírovací stoly.

U ohraňovacích nástrojů úroveň jejich kvality garantuje použitý základní materiál, tepelné zpracování pracovních ploch, maximální zatížení, přesnost tolerancí rozměrů a rozsah nabídky tvarů, velikostí a segmentací.

Ohraňovací nástroje

Technická specifikace

SafanDarley E-Brake Ultra 50 80 100 130 130
Princip pohonu   servoelektrický
Lisovací síla kN 500 800 1000 1300 1300
Lisovací délka mm 2040 2550 3060 3060 4080
Průchod mezi bočnicemi mm 2140 2650 3160 3160 4180
Max. otevření mezi upínáními mm 615 615 615 615 515
Hloubka zadního dorazu v ose X mm 1000 1000 1000 1000 1000

Videa (1 z 1)

Ke stažení

SafanDarley E-Brake Ultra
5MB

Stáhnout

Canmet CZ
5MB

Stáhnout

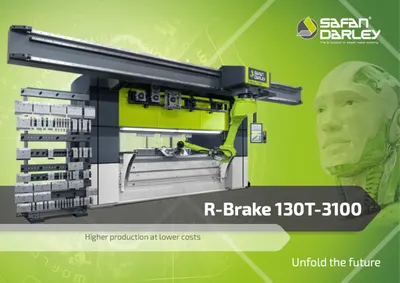

SafanDarley R-Brake
