E-Brake Premium
Léty osvědčena a originální technologie servoelektrického pohonu.
- Absence jakéhokoliv hydraulického média v systému pohonu.
- Spojité zatížení po celé délce horního beranu.
- Krátké cyklické časy, oproti hydraulickým lisům místy až o 30 %.
- Rozdělená obrazovka je schopná paralelně spouštět různé aplikace.

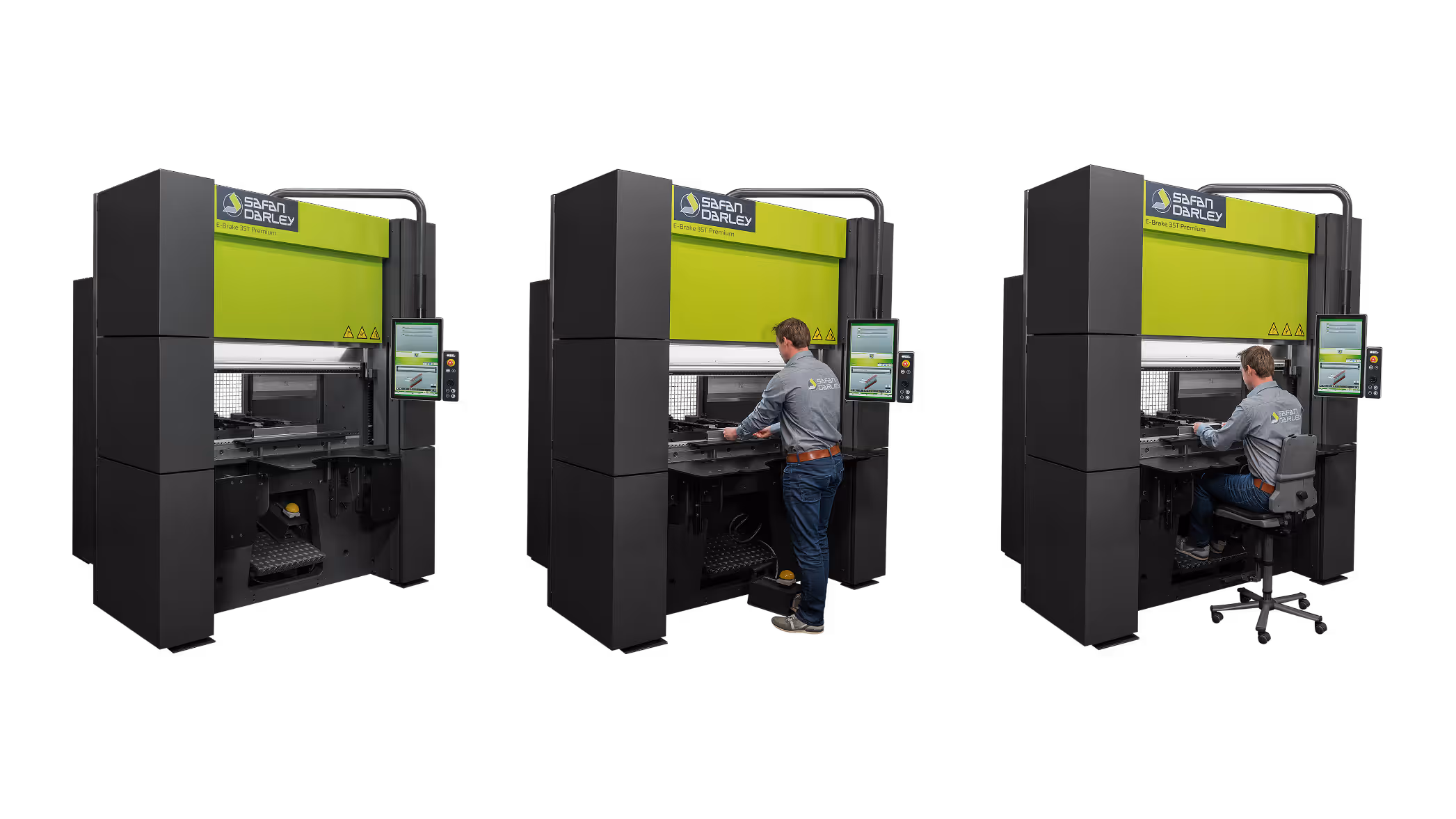

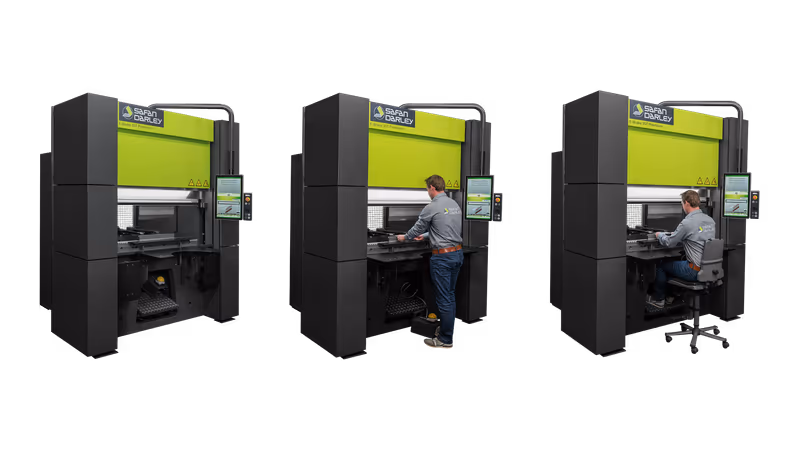

- Stabilní O-rám, ergonomický paket u 350 kN a 400 kN.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

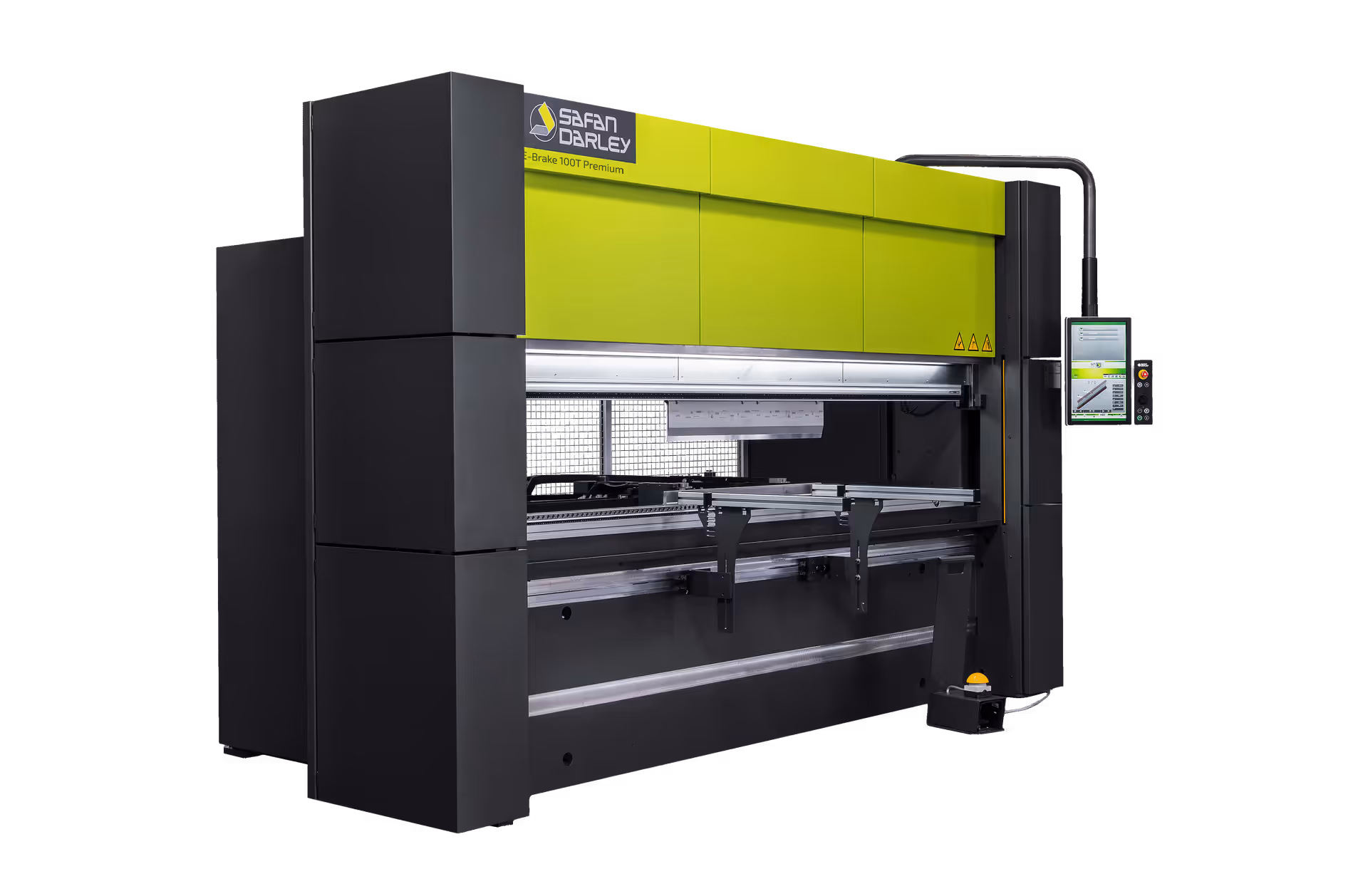

E-Brake Premium je dalším krokem v evoluci celosvětově osvědčené servoelektrické koncepce pohonu. Jako čtvrtá generace je nástupcem SMK, E-Brake a E-Brake B pro lisovací sílu do 1300 kN. Důležitým prvkem je nový design, který výrazně zlepšuje ergonomii.
Přenos lisovací síly spočívá v mechanizmu s plochými řemeny a sadou otáčejících se kladek na valivých ložiscích. Díky neporovnatelně vyššímu zrychlení a zpomalení beranu dosahuje vyšší produktivity, než je tomu u hydraulických lisů.
Možnosti technologie

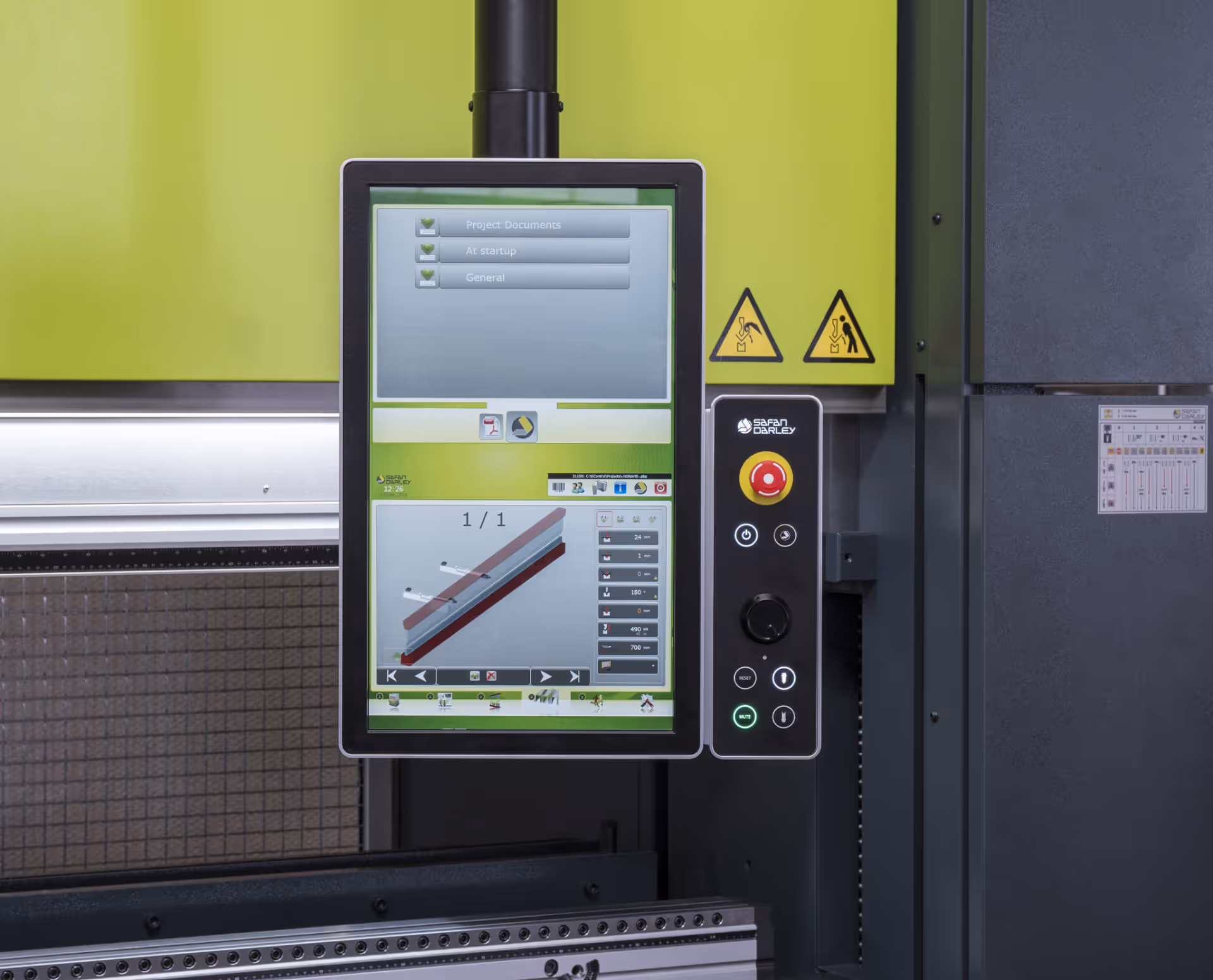

SafanDarley E-Brake Premium disponuje řídicím systémem s rozdělenou obrazovkou, který je připravený pro Industry 4.0. Uživatel má pod kontrolou komunikaci s externími systémy.
Je určený pro komplexní produkty v malých i velkých sériích. Optimalizace procesů a štíhlá výroba jsou zaručené.
Software
AutoPOL BendSim Unfold
AutoPOL je výkonný offline software do kanceláře. Výhodami jsou práce v 3D prostředí, přímý import 3D modelů z CAD aplikací SolidWorks, Solid Edge, Autodesk Invertor, Parasolid, Catia V4/V5, Pro/ENGINEER, Siemens NX/Unigraphics atd., maximalizace produktivity a záruka přesnosti finálního výrobku.
Programování probíhá ve třech jednoduchých a z velké části plně automatizovaných krocích.
Automatizace
Součástí automatizovaných řešení je jeden nebo více robotů, které jsou vybaveny pneumatickými, magnetickými nebo mechanickými držáky výrobků. Hlavní robot může být umístěn buď na pevné pozici, nebo na pojezdových kolejnicích před ohraňovacím lisem, případně na portálu.
Systémy je možné vybavit různými doplňkovými funkcemi a technologiemi s propojením na jiné výrobní procesy před, nebo po ohraňování.
Ohraňovací nástroje
Moderní technologie ohraňování zvyšují produktivitu výroby. Aby mohla být tato priorita splněna, jsou k tomu nutné správné ohraňovací nástroje, upínací systémy a bombírovací stoly.
U ohraňovacích nástrojů úroveň jejich kvality garantuje použitý základní materiál, tepelné zpracování pracovních ploch, maximální zatížení, přesnost tolerancí rozměrů a rozsah nabídky tvarů, velikostí a segmentací.
Technická specifikace
| SafanDarley E-Brake Premium | 35 | 40 | 50 | 80 | 100 | 130 | 130 | |
| Princip pohonu | servoelektrický | |||||||
| Lisovací síla | kN | 350 | 400 | 500 | 800 | 1000 | 1300 | 1300 |
| Lisovací délka | mm | 1275 | 1530 | 2040 | 2550 | 3060 | 3060 | 4080 |
| Průchod mezi bočnicemi | mm | 1350 | 1630 | 2140 | 2650 | 3160 | 3160 | 4180 |
| Max. otevření mezi upínáními | mm | 615 | 615 | 615 | 615 | 615 | 615 | 615 |
| Hloubka zadního dorazu v ose X | mm | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
