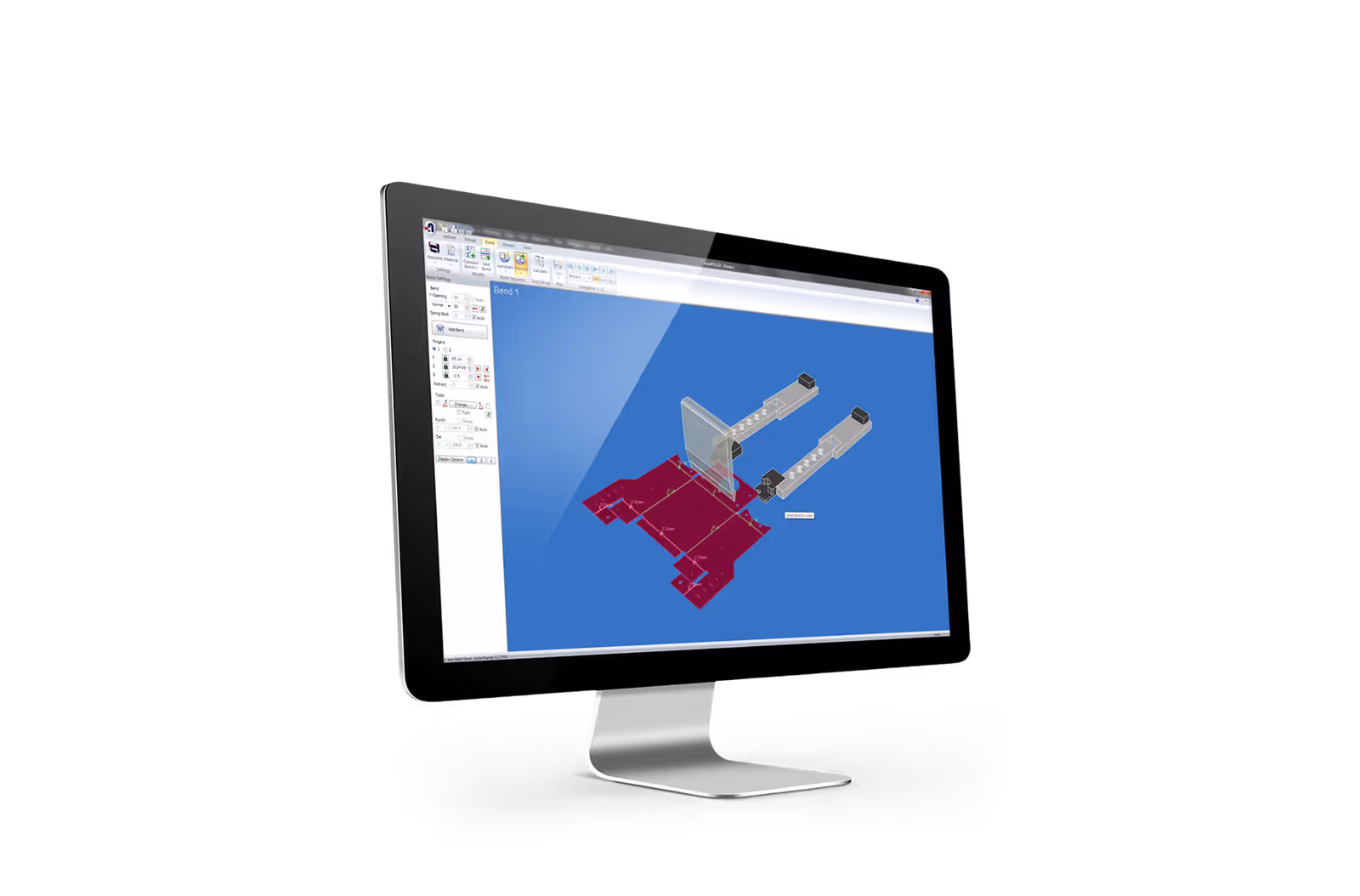

CAD / CAM software

CAD / CAM software

Programujte chytřeji, vyrábějte efektivněji

Nedostatek kvalifikovaných operátorů dnes představuje zásadní výzvu pro většinu výrobních firem. Jednou z možností řešení je přenést programování strojů z výroby do technické přípravy s využitím vysoce funkčních offline programovacích softwarů.

Tím se zkracuje čas výroby, snižují nároky na obsluhu a minimalizuje prostor pro chyby. Výsledkem jsou přesnější produkty, plynulejší provoz a efektivnější využití kapacit strojů i lidí.

Mám zájem Chci vidět produkty

Software v nabídce

Evropská kvalita

Stroje pečlivě vybíráme výhradně od renomovaných značek s výrobní produkcí v zemích Evropské unie. Rozhodujeme se na základě technické úrovně zařízení a jejich spolehlivosti.

Řešení na míru

Nezáleží na tom, zda potřebujete plech ustřihnout, ohnout, nebo v něm něco vysekat či vyřezat. Díky šíři našeho technologického portfolia navrhneme řešení přesně podle vašich požadavků.

Detailní zaškolení

Přechodu do nového produktového ekosystému si ani nevšimnete. Naši technici vás naučí ovládat nové zařízení i jeho software. Připravte se pouze na okamžitý růst efektivity výroby.

Špičkový servis

Instalací nového stroje nekončíme. Po uvedení zařízení do chodu vám poskytujeme kompletní expertní podporu – od bleskové vzdálené diagnostiky až po odborný servis na místě.

Jak si námi dodané technologie vedou v realitě

Všechny články

Máte zájem?
Rádi vám pomůžeme

Poradíme vám, které zařízení nejlépe využijete. Popište nám, jaké vlastnosti a funkce od nového stroje očekáváte.

Marcel Dymanus

Vyplňte formulář
nebo nás kontaktujte přímo

Odesláním formuláře berete na vědomí zpracování osobních údajů.

Vyplňte formulář
nebo nás kontaktujte přímo

Marcel Dymanus

Mohlo by vás zajímat

CAD/CAM software pro programování CNC strojů

Nedostatek zkušených operátorů dnes brzdí většinu firem zpracovávajících plech. CAD/CAM software tento problém řeší: programování CNC strojů se přesouvá z dílny do technické přípravy výroby, kde technolog připraví program offline u počítače, zatímco stroj dál vyrábí. Výsledkem jsou kratší vedlejší časy, nižší nároky na obsluhu a méně chyb ještě před výrobou prvního kusu. Canmet dodává CAD/CAM programy pro laserové řezání, ohraňování, ohýbání i vysekávání.

Co umí moderní CAD/CAM systém

CAD/CAM systém propojuje konstrukční data s přípravou výrobní technologie. Technolog naimportuje 3D model nebo 2D výkres, software navrhne postup, ověří vyrobitelnost v simulaci a vygeneruje NC kód pro konkrétní stroj. Typické funkce:

  • import 3D modelů (STEP) i 2D výkresů (DXF) přímo z CAD aplikací,
  • automatický nesting — nesting software rozloží díly v tabuli plechu s maximální výtěžností materiálu,
  • simulace výrobního procesu a kontrola kolizí před spuštěním programu,
  • časové a nákladové kalkulace jako podklad pro nabídky a výrobní objednávky,
  • export NC kódu včetně grafické dokumentace pro obsluhu stroje.

CAD/CAM programy podle technologie

Každý software v naší nabídce je vyladěný pro konkrétní technologii a stroje, které dodáváme, takže se strojem komunikuje bez kompromisů:

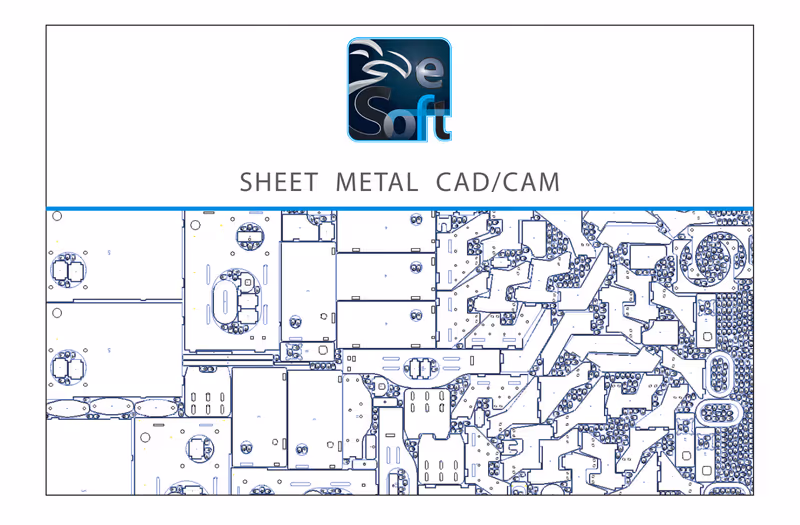

  • MyESOFT — programování laserových řezacích center EAGLE: vysoce výkonný CAM program s rychlým nestingem a nabídkovými kalkulacemi; je univerzální, takže programuje i stroje jiných výrobců, plazmy, vodní paprsky i vysekávací lisy,
  • AutoPOL BendSim — software pro ohraňovací lisy: práce v plném 3D prostředí, import 3D i 2D dat, export NC kódu, PDF s technologickým postupem ohýbání i DXF rozvinu pro laserové řezání a vysekávání; vyplatí se zejména v kusové a prototypové výrobě,

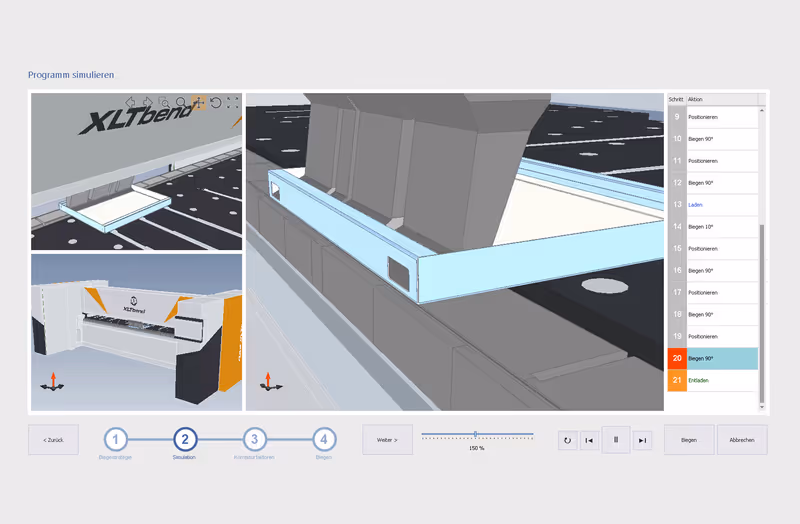

  • Bendex — programování ohýbacích center RAS: import dat ve formátech STEP, GEO a DXF; kompletní program včetně simulace, osazení nástrojů a vyhodnocení kolizí vznikne automaticky na jedno kliknutí,
  • RoboBend — programování robotických ohýbacích buněk SafanDarley: offline komplexní software pro bezproblémovou integraci ohraňovacího lisu SafanDarley s robotickým systémem,

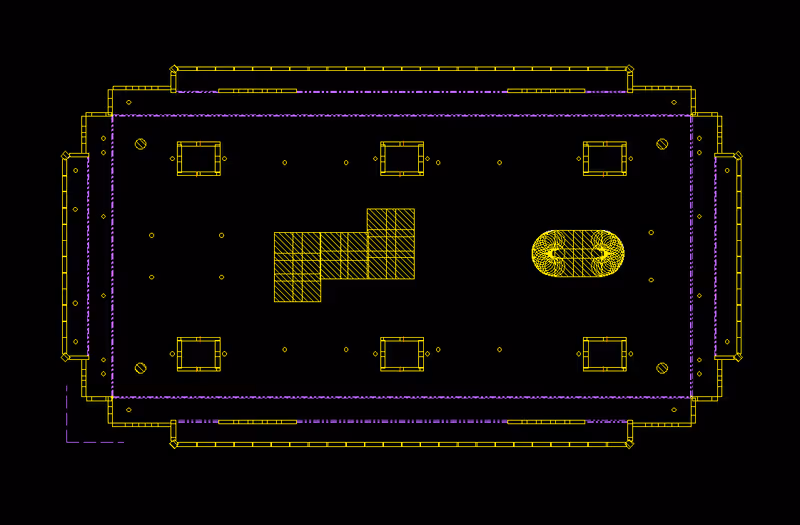

  • Metalix — software pro vysekávací lisy Boschert: CAD sekce pro kreslení a import výkresů, CAM sekce pro rozložení výrobků v tabuli plechu, osazení nástroji a simulaci; automatický nesting je dostupný jako příplatkový modul.

Offline programování jako krok k Industry 4.0

CAD/CAM technologie není jen náhrada ručního programování na stroji. Offline programátorské pracoviště se napojuje na celofiremní systémy plánování a řízení výroby: programy pro laserová řezací centra, ohraňovací lisy, ohýbací centra i vysekávací lisy vznikají v technické přípravě výroby, máte přehled o kalkulacích a odhadech výrobních časů a díky aktualizacím průběžně získáváte nové funkce.

S výběrem CAD/CAM programu pro váš provoz poradíme — zajistíme dodávku, zaškolení technologů i následnou podporu, stejně jako u strojů, které dodáváme.

Časté dotazy

Máme laser, ohraňovací lis i vysekávací lis. Vystačíme si s jedním softwarem, nebo potřebujeme na každý stroj jiný?

V této kategorii míří každý ze čtyř softwarů na jinou technologii: MyESOFT na laserová řezací centra, AutoPOL BendSim na ohraňovací lisy, Bendex na ohýbací centra a Metalix na vysekávací lisy. Jeden univerzální nástroj pro všechny tři stroje tu tedy nenajdete a u smíšeného provozu počítejte s kombinací podle toho, které stroje chcete programovat offline.

Dnes programujeme přímo na stroji. Vyplatí se nám vůbec přejít na offline programování?

Offline programování přesouvá tvorbu programu z výroby do technické přípravy. Tím se zkracuje čas výroby, snižují se nároky na obsluhu a minimalizuje se prostor pro chyby, takže se kapacita strojů i lidí využívá efektivněji.

Jak poznáme, že program na ohyby vyjede na první dobrou a nepoškodíme nástroj nebo díl?

Ohyby se v této kategorii programují dvěma softwary: AutoPOL BendSim pro ohraňovací lisy a Bendex pro ohýbací centra. Při offline programování se dá vyhodnotit prakticky vše, co souvisí s budoucí výrobou dílu: od importu 3D výkresu přes vygenerování programu, posloupnost ohybů a výběr nástrojů až po vizualizaci jednotlivých kroků a případné kolize, a to vše v automatickém režimu.

Kdo u nás bude programy dělat? Musí to být zkušený programátor, nebo to zvládne konstruktér z modelu?

Offline programování stojí na tom, že program vzniká v technické přípravě, a ne u operátora na stroji, takže klesají nároky na obsluhu ve výrobě. V AutoPOLu i Bendexu se pracuje s 3D výkresy, protože software musí znát podobu výrobku po ohnutí a teprve potom přiřazuje jednotlivým krokům technologii stroje. AutoPOL načte kromě 3D modelů z běžných CAD systémů i 2D výkresy ve formátu DXF. Školení trvá u AutoPOLu 2 dny a u Bendexu 3 dny, potom je potřeba znalosti zdokonalovat v praxi.

Řešíme odpad z plechu a dvojí zadávání zakázek. Zvládne software nesting a napojení na náš systém řízení výroby?

Ano. Laserová řezací centra programuje MyESOFT s rychlým nestingem, vysekávací lisy Metalix, u kterého je automatický nesting dostupný jako příplatkový modul. Komunikace s ERP/MES systémy, sběr dat a jejich export jsou standardní součástí obou softwarů.

Jsme vázaní na stroje od vás, nebo software obslouží i stroje, které už v hale máme od jiných výrobců?

Záleží na softwaru. MyESOFT stojí na platformě Metalix, takže jeho využití pro jiné stroje je jen otázkou postprocesoru. Bendex je určený pro stroje RAS. AutoPOL lze použít i pro ohraňovací lisy jiných výrobců.
