Robotické ohýbací buňky

Robotické ohýbací buňky

Seznamte se s průmyslem zítřka

Robotizovaná ohýbací buňka snižuje ztrátové časy a zvyšuje produktivitu ohraňovacích lisů i při malých výrobních dávkách. Při plné automatizaci je pracoviště schopné fungovat s konstantně vysokou kvalitou výrobků v nepřetržitém provozu takzvaně 24/7.

Pracoviště se skládá z ohraňovacího lisu SafanDarley a jednoho nebo i více robotů. Hlavní robot může být umístěn buď na pevné pozici nebo na pojezdových kolejích před ohraňovacím lisem, případně na portálu. Každé řešení je specificky navrženo pro konkrétní výrobu a dokáže vyřešit problémy s nedostatkem kvalifikovaných pracovníků.

Mám zájem Chci vidět produkty

Robotické ohýbací buňky v nabídce

SafanDarley

E-Brake Mini Cell

Rychlý přechod mezi různými vyráběnými díly. Kompaktní a kompletní ohýbací buňka, ideální pro plně automatickou výrobu menších a složitých dílů.

  • Lisovací síla 350 kN
  • Lisovací délka 1 275 mm
  • Max. hmotnost dílu 15 kg

Detail produktu

SafanDarley

Multi Cell

Dokonalé řešení pro sortiment dílců střední velikosti s buňkou, která se přizpůsobí všem požadavkům. Odpověď na trh, který požaduje flexibilnější ohýbací buňky.

  • Lisovací síla 400 až 1 250 kN
  • Lisovací délka 1 530 až 2 040 mm
  • Max. hmotnost dílce 50 kg

Detail produktu

SafanDarley

R-Brake

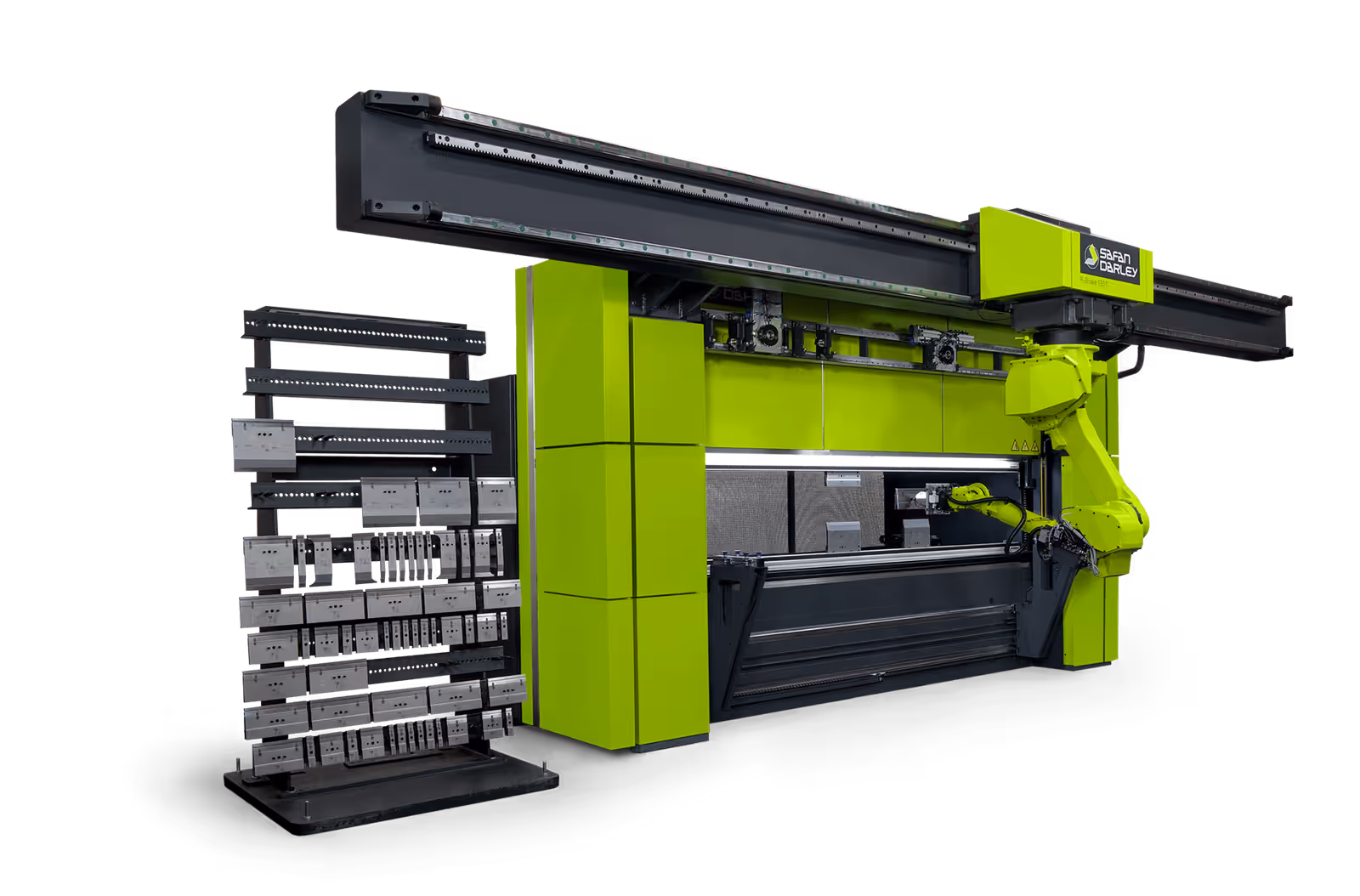

Vysoká produktivita při nižších nákladech s revolučním konceptem robotické buňky. Robotické rameno je integrováno v horní části ohraňovacího lisu, podlaha před lisem zůstává volná.

  • Lisovací síla 1 300 kN
  • Lisovací délka 3 060 mm
  • Max. hmotnost dílu 70 kg

Detail produktu

SafanDarley

Robo Mate

Bezkonkurenční flexibilita a efektivita. Ve spojení se servoelektrickým nebo hybridním ohraňovacím lisem umožňuje kdykoliv přechod z automatizované výroby na ruční režim.

  • Lisovací síla 1 300 až 4 800 kN
  • Délka lisu 3 060 až 6 120 mm
  • Užitečné zatížení robota 70 až 360 kg

Detail produktu

Software v nabídce

Evropská kvalita

Stroje pečlivě vybíráme výhradně od renomovaných značek s výrobní produkcí v zemích Evropské unie. Rozhodujeme se na základě technické úrovně zařízení a jejich spolehlivosti.

Řešení na míru

Nezáleží na tom, zda potřebujete plech ustřihnout, ohnout, nebo v něm něco vysekat či vyřezat. Díky šíři našeho technologického portfolia navrhneme řešení přesně podle vašich požadavků.

Detailní zaškolení

Přechodu do nového produktového ekosystému si ani nevšimnete. Naši technici vás naučí ovládat nové zařízení i jeho software. Připravte se pouze na okamžitý růst efektivity výroby.

Špičkový servis

Instalací nového stroje nekončíme. Po uvedení zařízení do chodu vám poskytujeme kompletní expertní podporu – od bleskové vzdálené diagnostiky až po odborný servis na místě.

Jak si námi dodané technologie vedou v realitě

Všechny články

Máte zájem?
Rádi vám pomůžeme

Poradíme vám, které zařízení nejlépe využijete. Popište nám, jaké vlastnosti a funkce od nového stroje očekáváte.

Marcel Dymanus

Vyplňte formulář
nebo nás kontaktujte přímo

Odesláním formuláře berete na vědomí zpracování osobních údajů.

Vyplňte formulář
nebo nás kontaktujte přímo

Marcel Dymanus

Mohlo by vás zajímat

Robotické ohýbací buňky pro automatizaci výroby

Robotické ohýbací buňky spojují ohraňovací lis značky SafanDarley s průmyslovými roboty Fanuc do plně automatizovaného pracoviště. Robotizovaná ohýbací buňka snižuje ztrátové časy a zvyšuje produktivitu ohraňování i při malých výrobních dávkách; při plné automatizaci pracuje s konstantně vysokou kvalitou výrobků v nepřetržitém provozu 24/7. Robotizace ohýbání navíc řeší stále palčivější nedostatek kvalifikovaných obsluh ohraňovacích lisů.

Jak funguje robotické pracoviště ohýbání

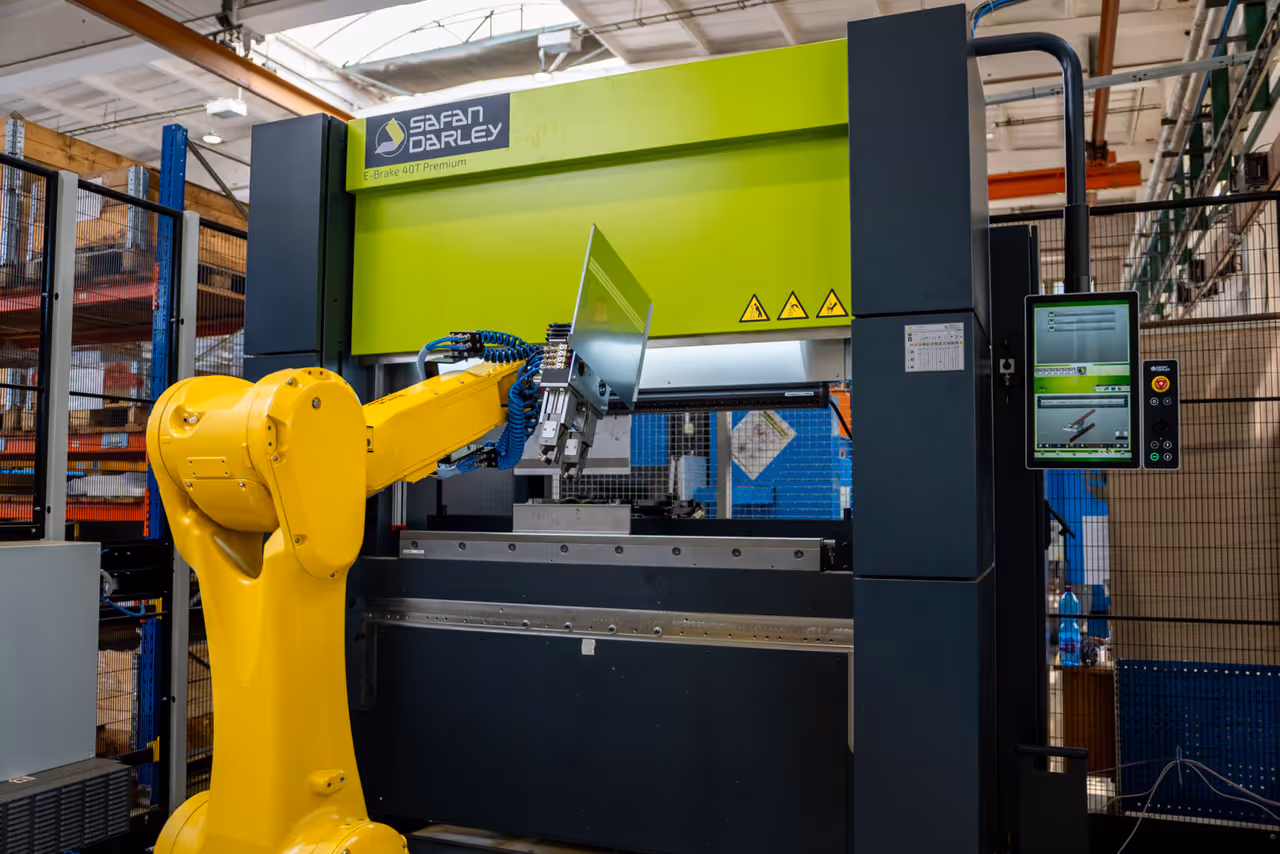

Srdcem robotické buňky je servoelektrický nebo hybridní ohraňovací lis SafanDarley. Robot Fanuc přebírá zakládání polotovarů, manipulaci s dílem během jednotlivých ohybů i odkládání a stohování hotových výrobků. Robot může být umístěn na pevné pozici, nebo na pojezdových kolejích na portálu. Pro uchopení dílů slouží pneumatické, magnetické nebo mechanické uchopovače a sestavu lze doplnit o stanice pro nakládání či vykládání dílů.

Modely robotických buněk SafanDarley

  • E-Brake Mini Cell — kompaktní robotická buňka pro plně automatickou výrobu menších a složitých dílů. Servoelektrický lis 350 kN s lisovací délkou 1 275 mm, robot Fanuc s nosností 25 kg, díly od rozměru 50 × 100 mm s hmotností do 15 kg.
  • Multi Cell — flexibilní automatizovaná ohýbací buňka pro sortiment dílů střední velikosti. Servoelektrické i hybridní lisy 400 až 1 250 kN, lisovací délky 1 530 až 2 040 mm, robot Fanuc.
  • R-Brake — revoluční koncept, kdy je robot integrován v horní části stroje a podlaha před lisem zůstává volná. Lis 1 300 kN s lisovací délkou 3 060 mm, nosnost robota 70 kg (volitelně 130 kg), díly do 35 kg (volitelně 70 kg).
  • Robo Mate — robotické ohýbání plechu s možností kdykoliv přejít z automatizované výroby do ručního režimu. Lisy 1 300 až 4 800 kN, lisovací délky 3 060 až 6 120 mm, roboty Fanuc s nosností 70 až 360 kg, díly do 165 kg a rozměru 1 500 × 6 000 mm.

Bezobslužné ohýbání 24/7 v praxi

Automatizace výroby se v ohraňování vyplácí především u opakovaných zakázek: robotická buňka běží v třísměnném i víkendovém provozu bez obsluhy, drží konstantní kvalitu ohybů a minimalizuje zmetkovitost. Ohýbání s robotem Fanuc navíc zvládá i díly, které jsou pro ruční manipulaci příliš těžké nebo rozměrné. Ohraňovací lis i robot lze programovat offline, takže příprava nové zakázky nezastavuje běžící výrobu — základ inteligentní automatizace, která zkracuje průběžné časy celé dílny.

Pokud řešíte automatizaci ohýbání tenčích plechů ve vysokých sériích, podívejte se také na ohýbací centra s automatickou manipulací s dílem. S výběrem vhodné robotické ohýbací buňky, návrhem uchopovačů i uvedením do provozu vám poradí naši technici — ozvěte se nám a připravíme řešení na míru vaší výrobě.
