Vysekávací lisy

Vysekávací lisy

Síla v každém detailu

Robustní a silné vysekávací lisy Boschert uspokojí všechny, kteří hledají spolehlivé stroje se snadnou údržbou za rozumnou cenu. Zvolit můžete jak menší manuální zařízení pro zámečnickou výrobu, tak větší CNC řízené stroje pro vysokou výrobní produktivitu. Ty zvládají kompletní zpracování tabule plechu v jednom pracovním cyklu včetně automatizace a kombinace s laserovým řezáním.

Dobře taky víme, že u vysekávání často nejsou ani dvě aplikace stejné a každý požadavek je jiný, přesného plnění docílíte využitím oblíbeného a dostupného nástrojového systému Trumpf.

Mám zájem Chci vidět produkty

Vysekávací lisy v nabídce

Boschert

LB

Vyštipovací lisy s pevným úhlem 90°. Záruka přesných střihů ve všech tloušťkách plechu.

  • Ovládání manuální
  • Úhel vyštípnutí pevný 90°
  • Max. tloušťka plechu 4 až 10 mm

Detail produktu

Boschert

K 30

Vyštipovací lisy s nastavitelným úhlem. Výštipy jsou převedeny automaticky na dva zdvihy.

  • Ovládání manuální
  • Úhel vyštípnutí nastavitelný 30° - 120°
  • Max. tloušťka plechu 4 a 6 mm

Detail produktu

Boschert

EvoLine

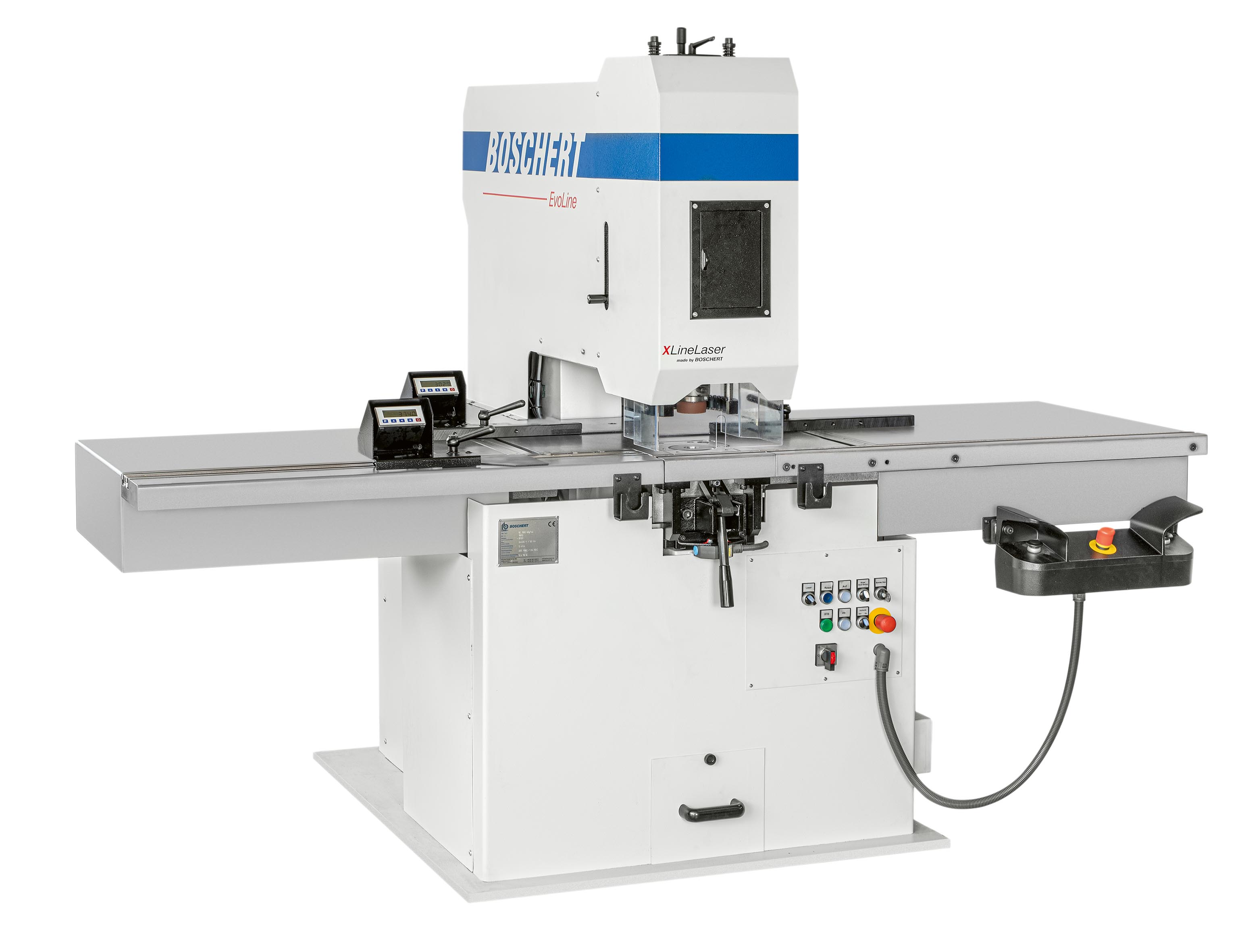

Manuální vysekávací lisy s nástrojovým systémem Trumpf.

  • Ovládání manuální
  • Formát plechu 300 x 500 až 750 x 1 500 mm
  • Lisovací síla 280 a 400 kN

Detail produktu

Boschert

Compact EVO

Vysekávací lisy s rotací všech nástrojů pro kompletní zpracování plechu.

  • Ovládání CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Lisovací síla 280 kN

Detail produktu

Boschert

TWIN-TRI

Vysekávací lisy se dvěma nebo třemi nezávislými vysekávacími hlavami.

  • Ovládání CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Lisovací síla 280 a 400 kN

Detail produktu

Boschert

MultiPunch

Ekonomické vysekávací lisy s automatickou výměnou nástrojů. Velké pracovní rozsahy bez repozice.

  • Ovládání CNC
  • Formát plechu 1 000 x 2 000 až 2 000 x 6 000 mm
  • Lisovací síla 280 kN

Detail produktu

Boschert

CombiCut

Vysekávací lisy kombinované s HiFocus plazmou. Nákladově efektivní alternativa k lisům kombinovaným s laserem.

  • Ovládání CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Lisovací síla 280 kN

Detail produktu

Boschert

CombiLaser

Ideální kombinace vysekávání, tváření a řezání s pevnolátkovým FIBER laserovým zdrojem.

  • Ovládání CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Výkon laserového zdroje 1 až 4 kW

Detail produktu

Software v nabídce

Evropská kvalita

Stroje pečlivě vybíráme výhradně od renomovaných značek s výrobní produkcí v zemích Evropské unie. Rozhodujeme se na základě technické úrovně zařízení a jejich spolehlivosti.

Řešení na míru

Nezáleží na tom, zda potřebujete plech ustřihnout, ohnout, nebo v něm něco vysekat či vyřezat. Díky šíři našeho technologického portfolia navrhneme řešení přesně podle vašich požadavků.

Detailní zaškolení

Přechodu do nového produktového ekosystému si ani nevšimnete. Naši technici vás naučí ovládat nové zařízení i jeho software. Připravte se pouze na okamžitý růst efektivity výroby.

Špičkový servis

Instalací nového stroje nekončíme. Po uvedení zařízení do chodu vám poskytujeme kompletní expertní podporu – od bleskové vzdálené diagnostiky až po odborný servis na místě.

Jak si námi dodané technologie vedou v realitě

Všechny články

Máte zájem?
Rádi vám pomůžeme

Poradíme vám, které zařízení nejlépe využijete. Popište nám, jaké vlastnosti a funkce od nového stroje očekáváte.

Marcel Dymanus

Vyplňte formulář
nebo nás kontaktujte přímo

Odesláním formuláře berete na vědomí zpracování osobních údajů.

Vyplňte formulář
nebo nás kontaktujte přímo

Marcel Dymanus

Mohlo by vás zajímat

Vysekávací lisy Boschert

Vysekávací lisy patří mezi nejrychlejší způsoby přesného vysekávání plechu v kusové i sériové výrobě. Princip vysekávání — dělení materiálu vzájemným působením razníku a matrice — pracuje bez tepelného ovlivnění a s vysokou opakovatelnou přesností. V nabídce Canmet najdete kompletní řadu vysekávacích a vyštipovacích lisů od německého výrobce Boschert: od manuálních strojů pro zámečnickou dílnu po CNC vysekávací stroje, které zvládnou kompletní zpracování tabule plechu v jednom pracovním cyklu.

CNC vysekávací lisy pro kompletní zpracování plechu

CNC vysekávací lis spojuje děrování plechu, vysekávání tvarových otvorů a tvářecí operace do jediného programu. Všechny CNC modely Boschert pracují s rozšířeným a dostupným nástrojovým systémem Trumpf a standardní lisovací silou 280 kN (u vybraných modelů volitelně 400 kN):

  • Compact EVO — vysekávací lis s rotací všech nástrojů, formáty plechu 1000 × 2000 až 1500 × 3000 mm, nástroje do průměru 105 mm
  • TWIN-TRI — dvě nebo tři nezávislé vysekávací hlavy s 16 nebo 24 osazenými nástroji
  • MultiPunch — ekonomický děrovací stroj s automatickou výměnou až 64 nebo 96 nástrojů; v provedení C-rám zpracuje plech 1500 × 4000 mm bez repozice, v provedení s O-rámem formát 2000 × 6000 mm

K CNC vysekávacím lisům dodáváme také sdružené nástrojové hlavy RevoTool Index.

Kombinované stroje: vysekávání s laserem nebo plazmou

Kombinace vysekávání s tepelným dělením vyřeší v jednom stroji i složité kontury, které by samotné děrování prodražilo:

  • CombiLaser — vysekávání a tváření doplněné o řezání pevnolátkovým FIBER laserem o výkonu 1 až 4 kW
  • CombiCut — vysekávací lis kombinovaný s plazmou Kjellberg HiFocus, nákladově efektivní alternativa ke strojům s laserem

Vyštipovací a manuální vysekávací lisy

Pro přípravu dílů před ohýbáním na ohraňovacích lisech slouží vyštipovací lisy na rohy plechů, nabídku doplňuje manuální děrovací lis:

  • LB — pevný úhel výštipu 90°, plechy do tloušťky 10 mm, délka nože 225 mm
  • K 30 — plynule nastavitelný úhel výštipu 30° až 120°, výštip se automaticky provede na dva zdvihy
  • EvoLine — manuální vysekávací lis s nástrojovým systémem Trumpf, plech do tloušťky 12,7 mm, formáty 300 × 500 až 750 × 1500 mm

Lisy K 30 a vybrané modely LB dodáváme také jako kombinovaná centra se dvěma pracovišti — druhá stanice zvládne jednoduché výseky standardními nástroji s upínáním Trumpf.

K vysekávacím lisům Boschert dodáváme rovněž vysekávací nástroje Wilson Tool pro systém Trumpf a CAD/CAM software Metalix pro programování těchto strojů. Se strojem u nás získáte i technické poradenství při výběru, instalaci, zaškolení obsluhy a servis v Česku i na Slovensku. Ozvěte se nám — pomůžeme vám vybrat vysekávací nebo vyštipovací stroj přesně podle vaší výroby.

Časté dotazy

Děláme zakázkovou zámečnickou výrobu v malých sériích. Vyplatí se nám manuální vysekávací lis, nebo máme jít rovnou do CNC?

Pokud vysekáváte opravdu jen občas a lis používáte na „pár děr“, stačí manuální. Když potřebujete vysekávat denně několik hodin a stroj patří k hlavním technologiím ve vašem provozu, jednoznačně se vyplatí CNC. Manuální řada EvoLine pracuje s formáty plechu 300 × 500 až 750 × 1500 mm a lisovací silou 280 kN (v opci 400 kN). CNC řízené stroje zvládnou kompletní zpracování celé tabule v jednom pracovním cyklu: Compact EVO ve formátech 1000 × 2000 až 1500 × 3000 mm, MultiPunch až 2000 × 6000 mm.

Zpracováváme i vysokopevnostní plech. Jak poznáme, jakou tloušťku daný lis skutečně zvládne?

U vyštipovacích lisů je tloušťka uvedená zvlášť pro materiál 450 MPa a 750 MPa: řada LB zvládá podle velikosti 4 až 10 mm při 450 MPa, ale jen 3 až 8 mm při 750 MPa, řada K 30 pak 4 a 6 mm, resp. 3 a 4 mm. Rozhodující je tedy vždy dvojice tloušťka a pevnost materiálu, ne jen tloušťka samotná. Manuální řada EvoLine má max. tloušťku plechu 12,7 mm. U CNC vysekávacích lisů určuje kapacitu hlavně lisovací síla 280 kN (u TWIN-TRI volitelně 400 kN), ze které se vychází i při výpočtu největšího otvoru. Obvykle se používají do tloušťky 6 mm, kterou určují i použité nástroje.

Potřebujeme hlavně vyštipovat rohy a výřezy. Stačí nám vyštipovací lis, nebo máme uvažovat o plnohodnotném vysekávacím?

Pokud jde jen o rohy s pevným úhlem 90°, stačí řada LB s délkou nože 225 mm. Když se úhly mění, řada K 30 má nastavitelný úhel 30° až 120° a výštipy převádí automaticky na dva zdvihy. Jakmile ale potřebujete kompletní zpracování celé tabule plechu v jednom pracovním cyklu včetně tváření, patří to na vysekávací lis s nástrojovým systémem Trumpf.

Máme už zásobu nástrojů Trumpf z jiného stroje. Použijeme je i na Boschertu?

Ano. Vysekávací lisy Boschert mají stejný nástrojový systém Trumpf, takže nástroje Trumpf použijete bez omezení. Neplatí to jen pro multitoolové nástroje: Boschert používá systém RevoTool s jinými průměry nástrojů. Hlídejte si také maximální průměr nástroje: u většiny řad je to 105 mm, u MultiPunch s C-rámem a u CombiLaseru MultiPunch 76,2 mm.

Chceme zkrátit prostoje při výměně nástrojů a vyhnout se repozici velkých tabulí. Které stroje to řeší?

MultiPunch má automatickou výměnu nástrojů a velké pracovní rozsahy bez repozice: s C-rámem až 64 nástrojů a formát do 1500 × 4000 mm, s O-rámem až 96 nástrojů a formát do 2000 × 6000 mm. Jinou cestou jde TWIN-TRI se dvěma nebo třemi nezávislými vysekávacími hlavami a max. 16 nebo 24 nástroji. Compact EVO pracuje s rotací všech nástrojů a max. 8 nástroji.

Uvažujeme, že bychom vysekávání a řezání spojili do jednoho stroje. Kdy dává smysl plazma a kdy laser?

Doporučujeme laser pro všechny aplikace. Při kombinaci vysekávání a řezání na jednom stroji je jasně ve výhodě, protože vysekávat se dají jen omezené tloušťky plechu. CombiLaser spojuje vysekávání, tváření a řezání s pevnolátkovým FIBER laserovým zdrojem o výkonu 1 až 4 kW. CombiCut kombinuje vysekávací lis s plazmovým zdrojem Kjellberg HiFocus, plazma se ale hodí spíš na méně přesnou práci a většina plazmových řezů potřebuje následnou úpravu. Oba stroje pracují s formáty 1000 × 2000 až 1500 × 3000 mm a nástrojovým systémem Trumpf.
