Boschert CombiCut

CombiCut

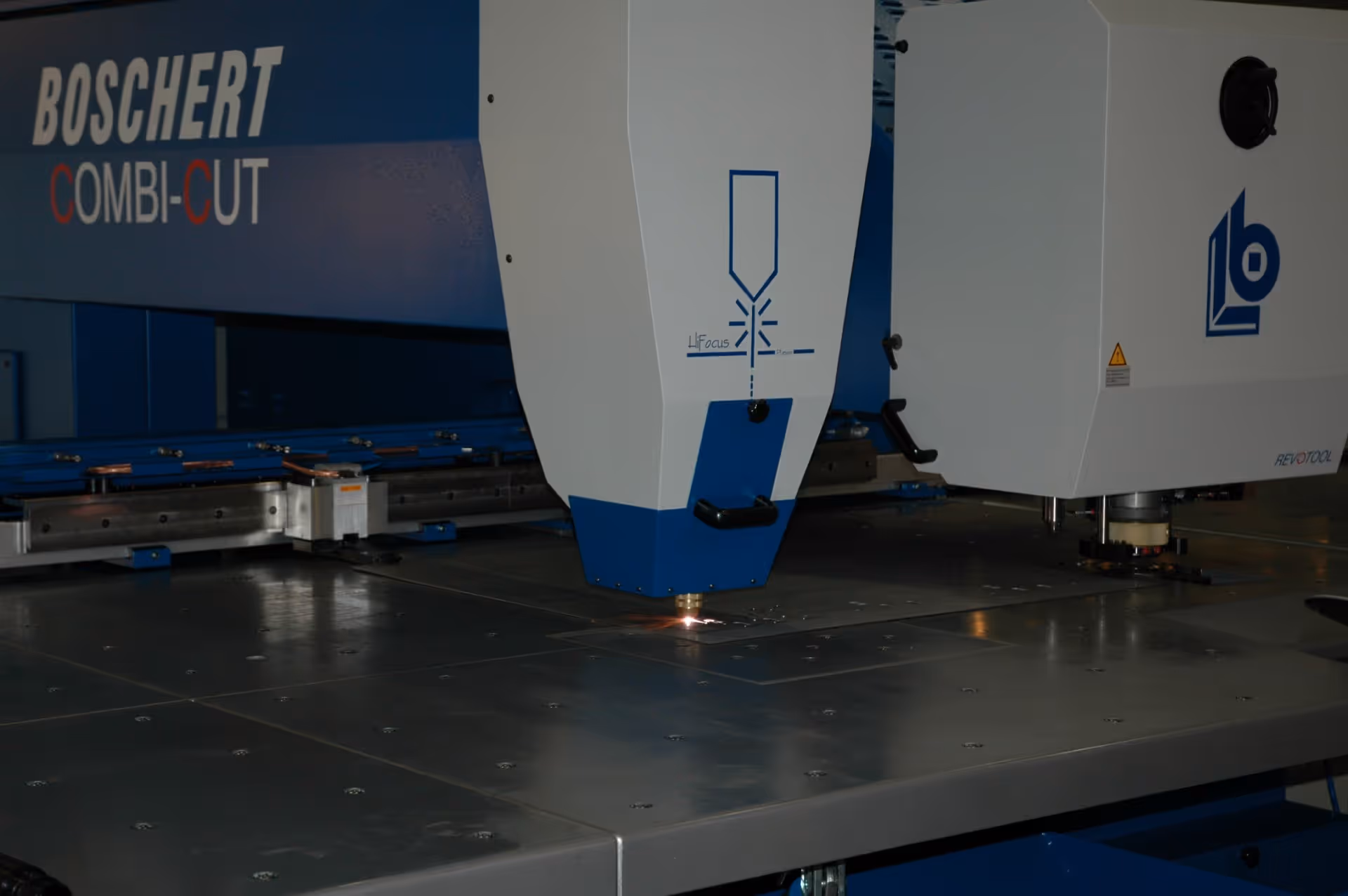

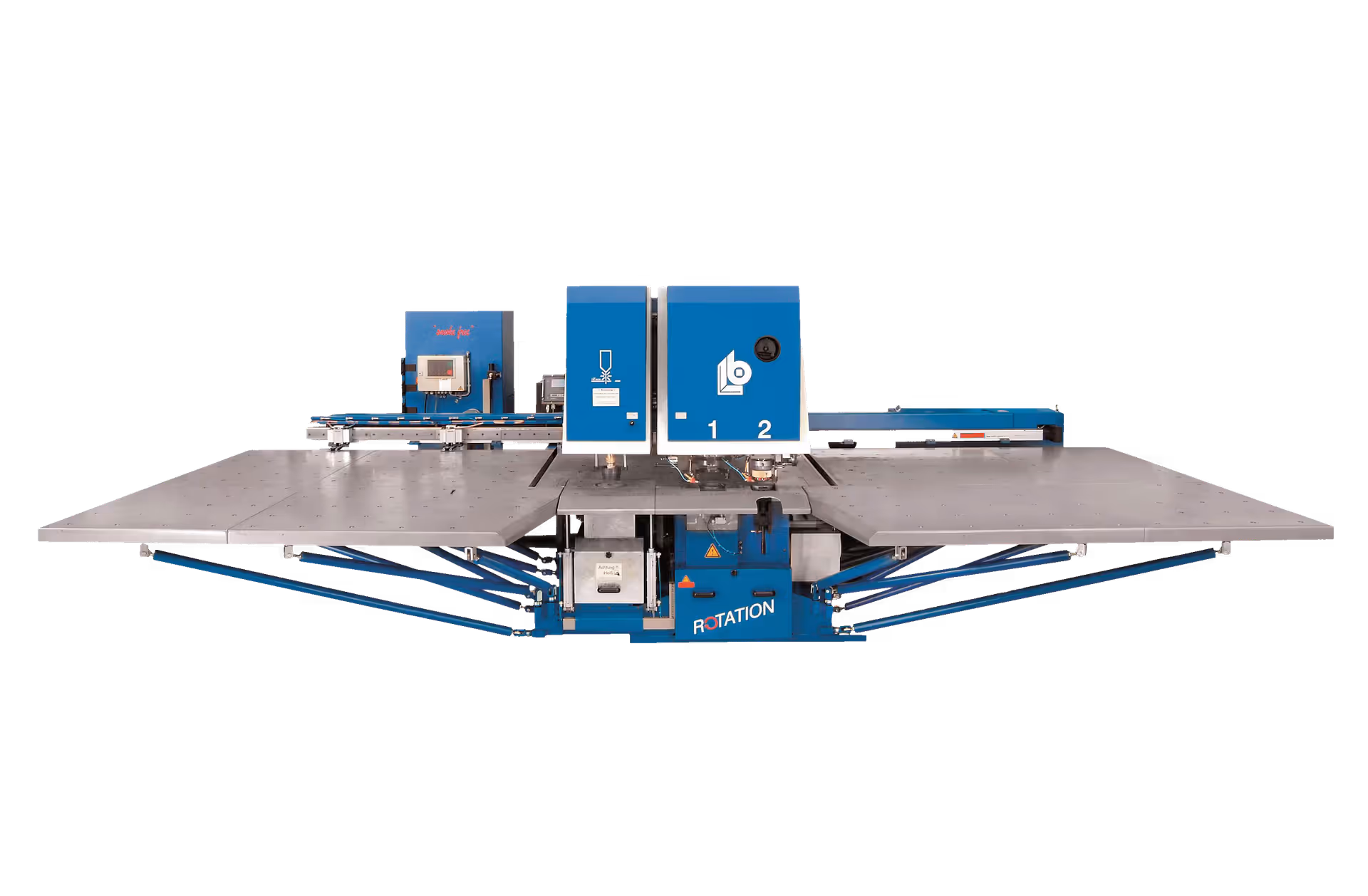

Vysekávací lisy kombinované s HiFocus plazmou.

  • Kombinace s lisy Boschert EccoLine, TWIN a TRI.
  • Technologická flexibilita a vysoká kvalita plazmového řezu.
  • Rychle vyměnitelný plazmový hořák.
  • Směšovač technických plynů s individuálním nastavením tlaku a průtoku.
  • Separace výrobků přes propadovou klapku.

Popis technologie

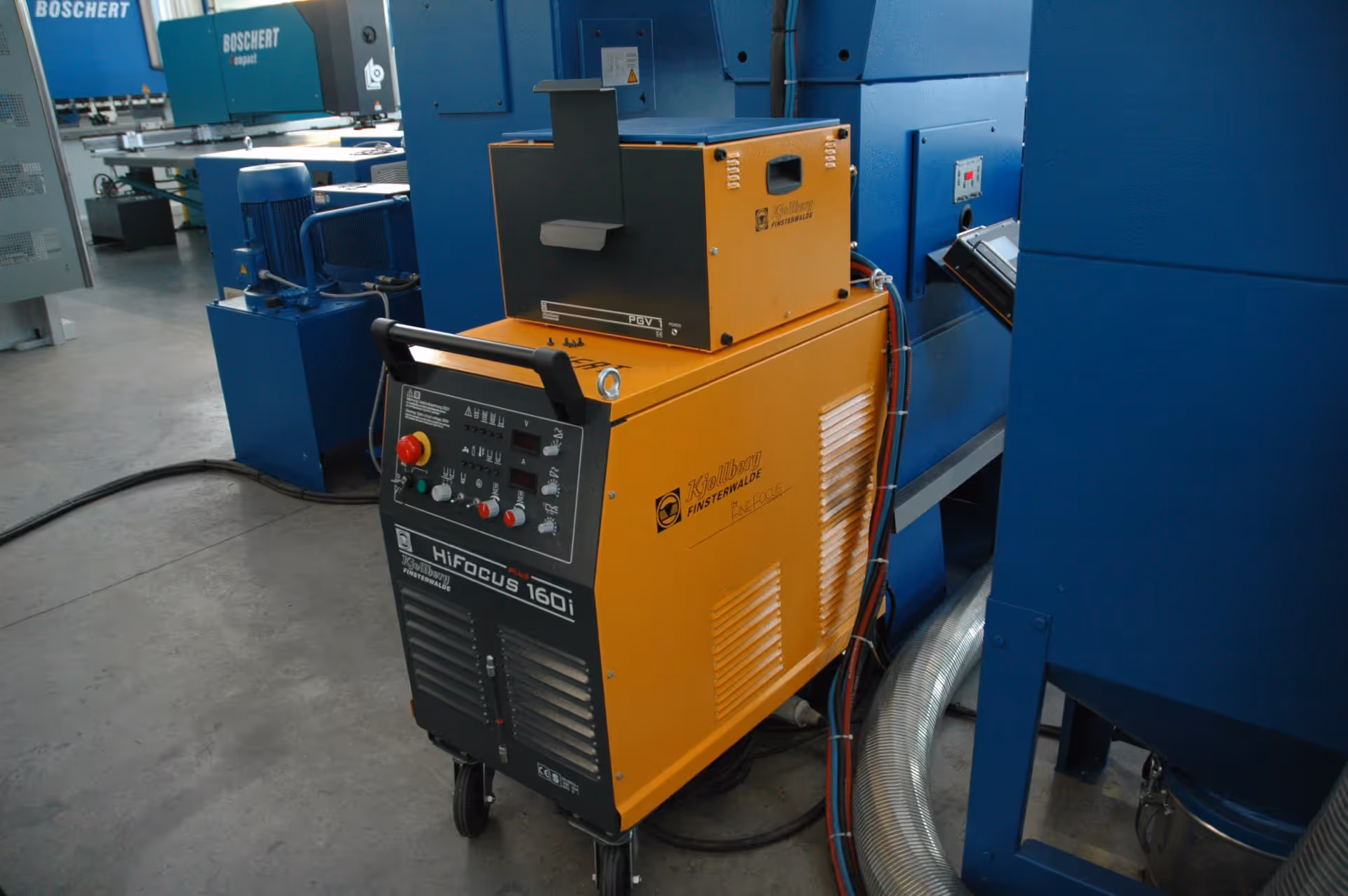

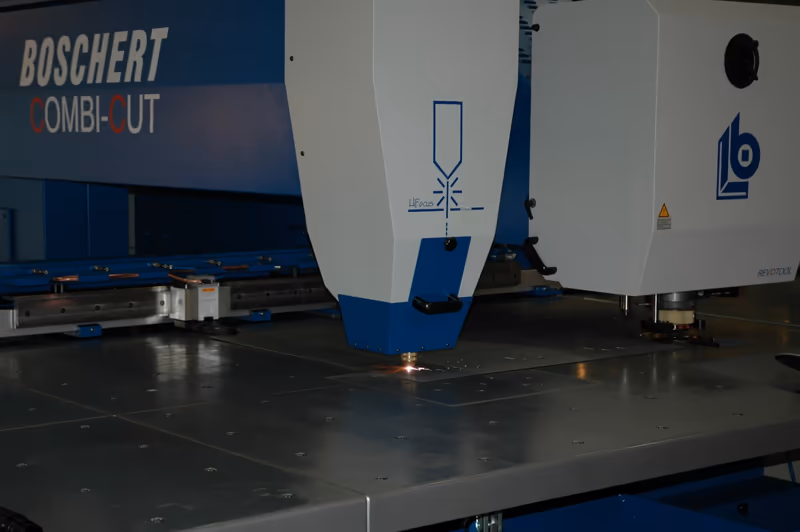

Kooperace mezi německými společnostmi Boschert a Kjellberg vyústila do konstrukce modelu CombiCut. Plazmový zdroj Kjellberg HiFocus používá nejnovější technologii řezání Fine Plasma, která zaručuje řezy vysoké kvality. Možnost zpracování plechů z běžné oceli, nerezové oceli a hliníku až do tloušťky 12 mm.

Pro vyšší nároky v počtu vysekávacích nástrojů je lis možné vybavit dvěma nebo třemi vysekávacími hlavami. Zvýší se tím celkový počet nástrojů, které mohou být naráz upnuté.

Možnosti technologie

Díky pokroku v plazmové technologii je možné řezat silné i tenké plechy s vysokou kvalitou, produktivitou a rozmanitostí aplikací.

Boschert CombiCut je nákladově efektivní a univerzální alternativou ke kombinaci vysekávacího lisu a laseru.

Software

XP 2000

CAD/CAM software XP 2000 firmy Metalix disponuje postprocessorem pro všechny lisy firmy Boschert. Software se provozuje na PC kompatibilním počítači zpravidla v kanceláři a přenos údajů probíhá po síti nebo USB portu. Značně se tím zvýší produktivita na stroji, protože obsluha se může koncentrovat výlučně na manipulaci s materiálem a přípravu nástrojů.

Možnosti software

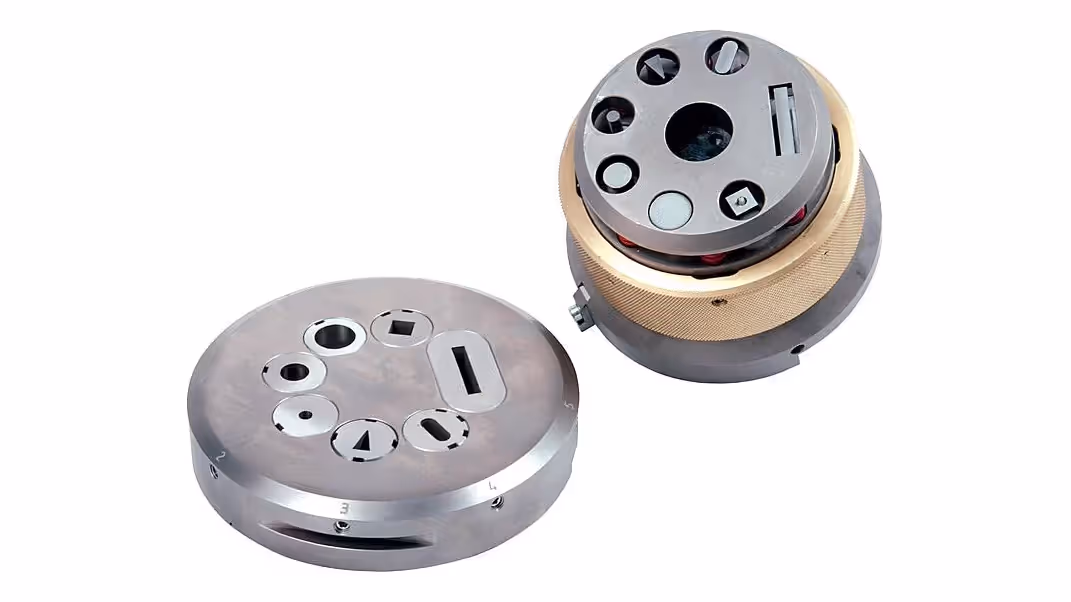

Vysekávací nástroje

U vysekávání nejsou často žádné dvě aplikace stejné a každý požadavek je jiný. Dokáže je splnit komplexní nabídka nástrojů a nástrojových systémů, která je zaměřená na maximální optimalizaci produktivity a výrobních postupů.

Konstrukce nástrojů, prémiové nástrojové oceli, povlaky a šířka sortimentu výrazně zvyšují výkonnost vysekávacích lisů u vysekávacích a tvářecích aplikací.

Vysekávací nástroje

Technická specifikace

Boschert CombiCut 1000 x 2000 1250 x 2500 1500 x 3000
Max. formát plechu 1000 x 2000 mm 1250 x 2500 mm 1500 x 3000 mm
Lisovací síla 280 kN 280 kN 280 kN
Max. hmotnost plechu 200 kg 200 kg 200 kg
Nástrojový systém Trumpf Trumpf Trumpf
Max. průměr nástroje 105 mm 105 mm 105 mm
Max. počet nástrojů 24 ks 24 ks 24 ks
Plazmový zdroj Kjellberg HiFocus Kjellberg HiFocus Kjellberg HiFocus

Videa (1 z 1)

Ke stažení

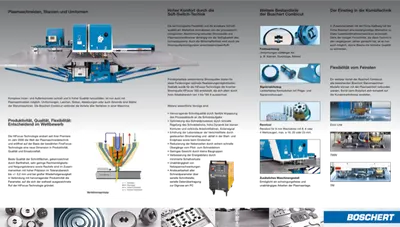

boschertcombicutd.pdf
