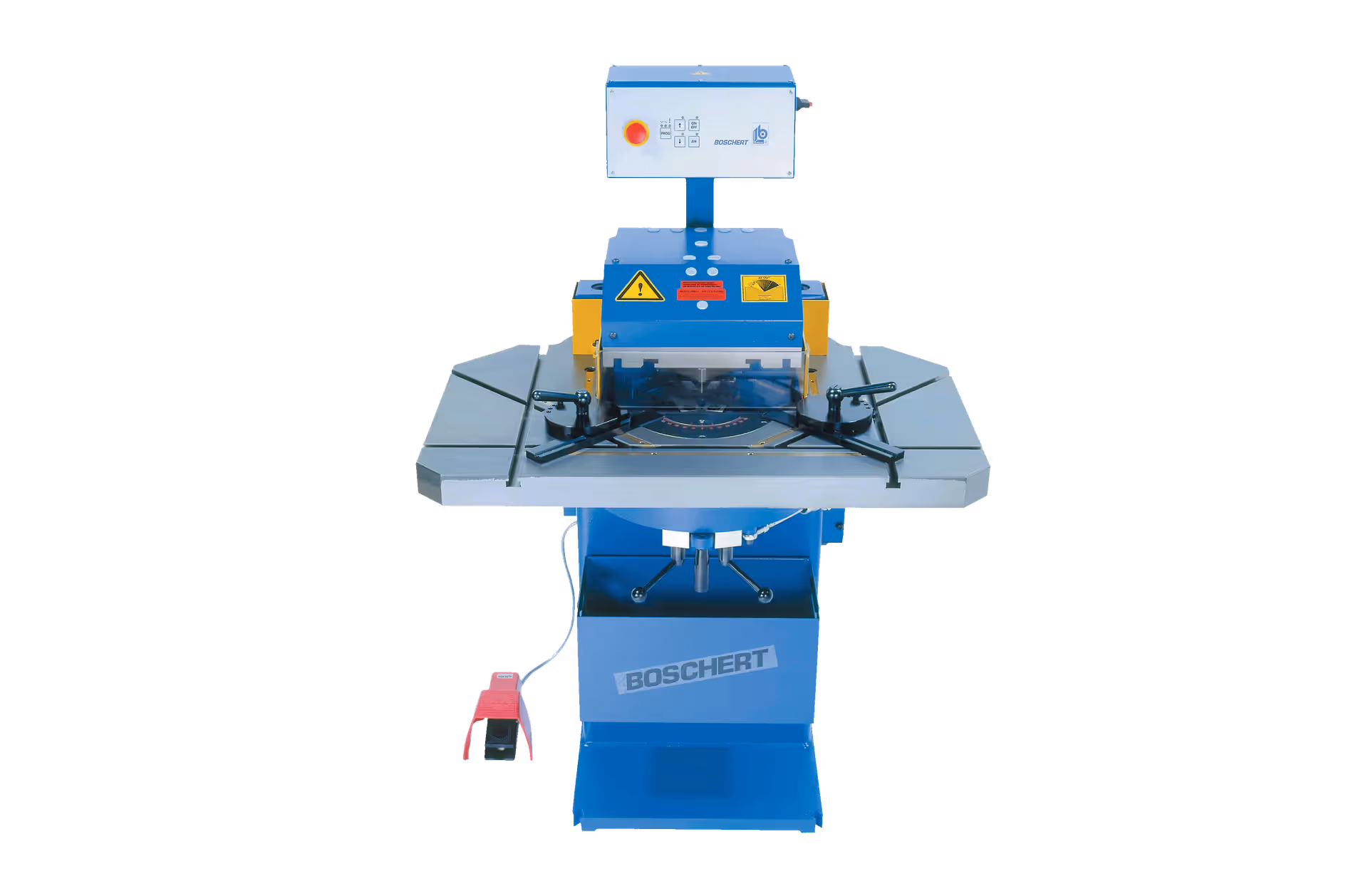

K 30
Vyštipovací lisy s nastavitelným úhlem. Výštipy jsou převedeny automaticky na dva zdvihy.
- Nože s úhlem 30°, vysoká stabilita a odolnost nožů proti lomu.
- Robustní svařovaný základní rám.
- Trojbodové vedení v kluzných ocelových pouzdrech.
- Konstantní střižná vůle.
- Možnost druhého pracoviště pro vysekávání otvorů.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie
Systém Boschert pro vyštipování s nastavitelným úhlem je jedinečný. Skládá se ze dvou dolních nožů a jednoho horního. Rozsah úhlu od 30° do 120° se jednoduše mechanicky nastaví pro oba dva spodní nože. Horní nůž ve zvoleném rozsahu s pomocí pneumatického válce automaticky vykoná kmitavý pohyb.
Boschert záměrně nepoužívá nože s úhlem 15°, protože jsou velmi křehké v rozích a jejich životnost je velmi nízká. Vrcholový úhel 30° nožům zajišťuje vysokou stabilitu a odolnost proti lomu.
Možnosti technologie

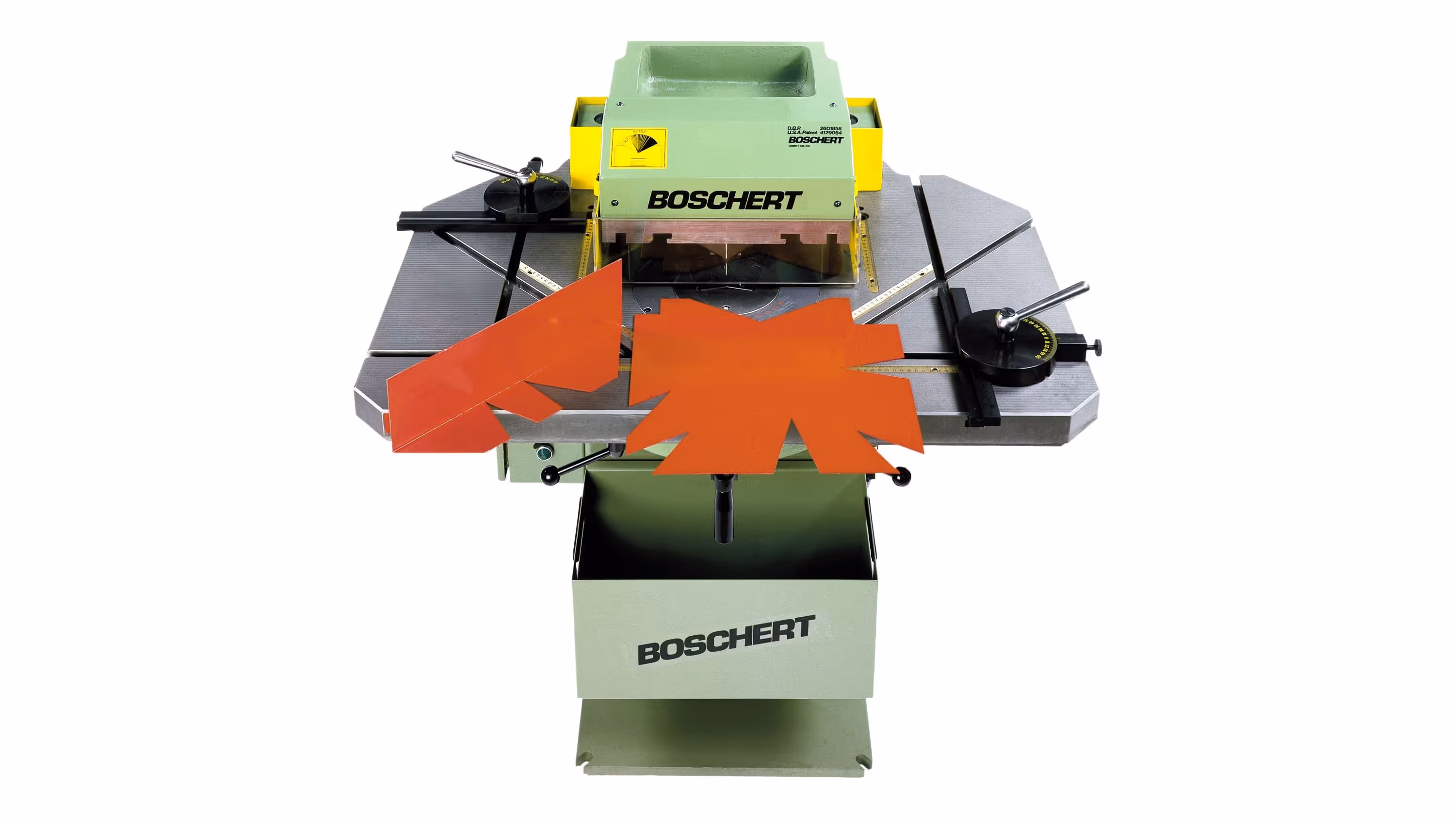

Lisy Boschert K 30 jsou určeny pro složitější výrobky, kde se využije velký rozsah plynule nastavitelného úhlu.

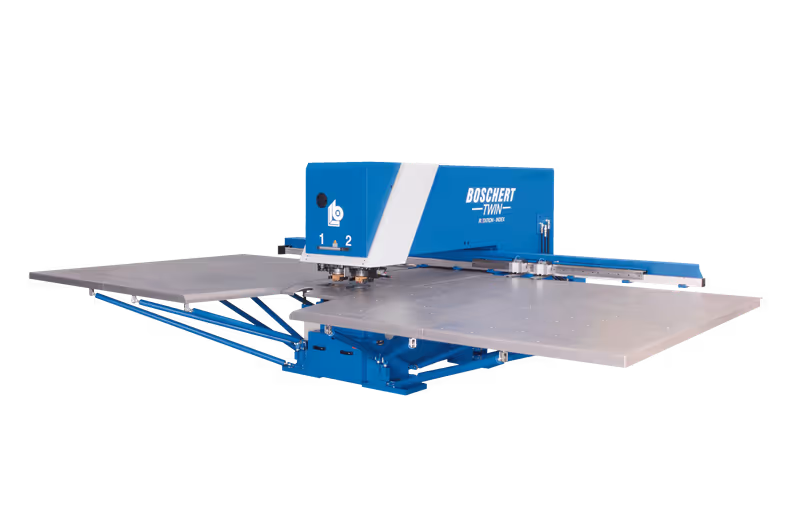

U kombinovaných center je přední pracoviště určeno pro vyštipování rohů a výseků. Druhé pracoviště je určeno pro obdélníkové nebo trojúhelníkové výseky, resp. přímé použití vysekávacího nástroje Trumpf.
Vysekávací nástroje
U vysekávání nejsou často žádné dvě aplikace stejné a každý požadavek je jiný. Dokáže je splnit komplexní nabídka nástrojů a nástrojových systémů, která je zaměřená na maximální optimalizaci produktivity a výrobních postupů.
Konstrukce nástrojů, prémiové nástrojové oceli, povlaky a šířka sortimentu výrazně zvyšují výkonnost vysekávacích lisů u vysekávacích a tvářecích aplikací.
Technická specifikace
| Boschert K 30 | K 30 – 120 MINI S | K 30 – 120 | |
| Úhel vyštípnutí | nastavitelný 30° - 120° | nastavitelný 30° - 120° | |
| Max. tloušťka plechu, 450 MPa | mm | 4 | 6 |
| Max. tloušťka plechu, 750 MPa | mm | 3 | 4 |
| Délka nože | mm | 150 | 200 |
| Velikost stolu | mm | 1000 x 650 | 1000 x 740 |
| Možnost druhého pracoviště | ano | ano | |
