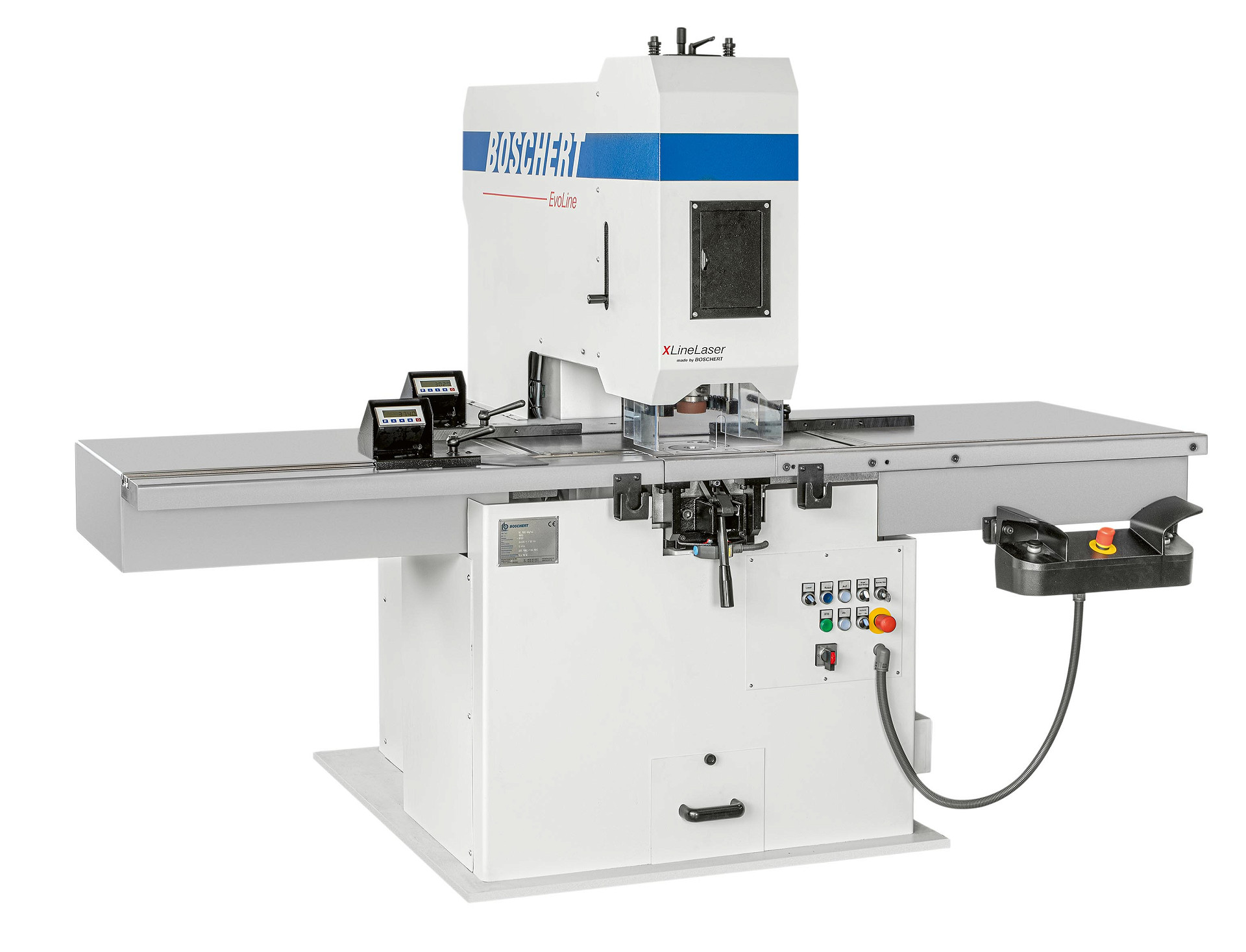

EvoLine
Manuální vysekávací lisy s nástrojovým systémem Trumpf.
- Nástrojový systém Trumpf, max. průměr nástroje 105 mm.
- Tuhý C – rám s velkým vyložením.
- Vysoká a konstantní lisovací síla.
- Kompaktní konstrukce s integrovaným hydraulickým agregátem.
- Možnost vysekávání profilů vysokých 90 mm.
Popis technologie
Tabule vysekávaného plechu se jednoduše polohuje na pracovním stole proti manuálně přestavitelným dorazům, případně digitálně pomocí jednotek s LED displejem (opce). Upínání nástrojů je 100% kompatibilní s nástrojovým systémem Trumpf.
Hydraulický agregát je umístěný ve spodní části stolu, což se kromě kompaktního provedení projeví i v nízké celkové úrovni hluku. Odpad, který je vyseknutý do matrice, propadává do integrované bedny ve stole.
Možnosti technologie
Boschert EvoLine je vhodný pro jednoduché vysekávací operace, nebo jako technologický doplněk k CNC vysekávacím lisům a laserům. Díky standardní možnosti nastavení délky zdvihu hydraulického pístu je možné provádět i tvářecí operace.
V nabídce je i provedení pro vysekávání do profilů vysokých až 90 mm.
Vysekávací nástroje
U vysekávání nejsou často žádné dvě aplikace stejné a každý požadavek je jiný. Dokáže je splnit komplexní nabídka nástrojů a nástrojových systémů, která je zaměřená na maximální optimalizaci produktivity a výrobních postupů.
Konstrukce nástrojů, prémiové nástrojové oceli, povlaky a šířka sortimentu výrazně zvyšují výkonnost vysekávacích lisů u vysekávacích a tvářecích aplikací.
Technická specifikace
| Boschert EvoLine | 300 | 500 | 750 |
|---|---|---|---|
| Formát plechu (mm) | 300 x 500 | 500 x 1000 | 750 x 1500 |
| Lisovací síla (kN) | 280 (400 opce) | 280 (400 opce) | 280 (400 opce) |
| Max. tloušťka plechu (mm) | 12,7 | 12,7 | 12,7 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf |
| Max. průměr nástroje (mm) | 105 | 105 | 105 |
