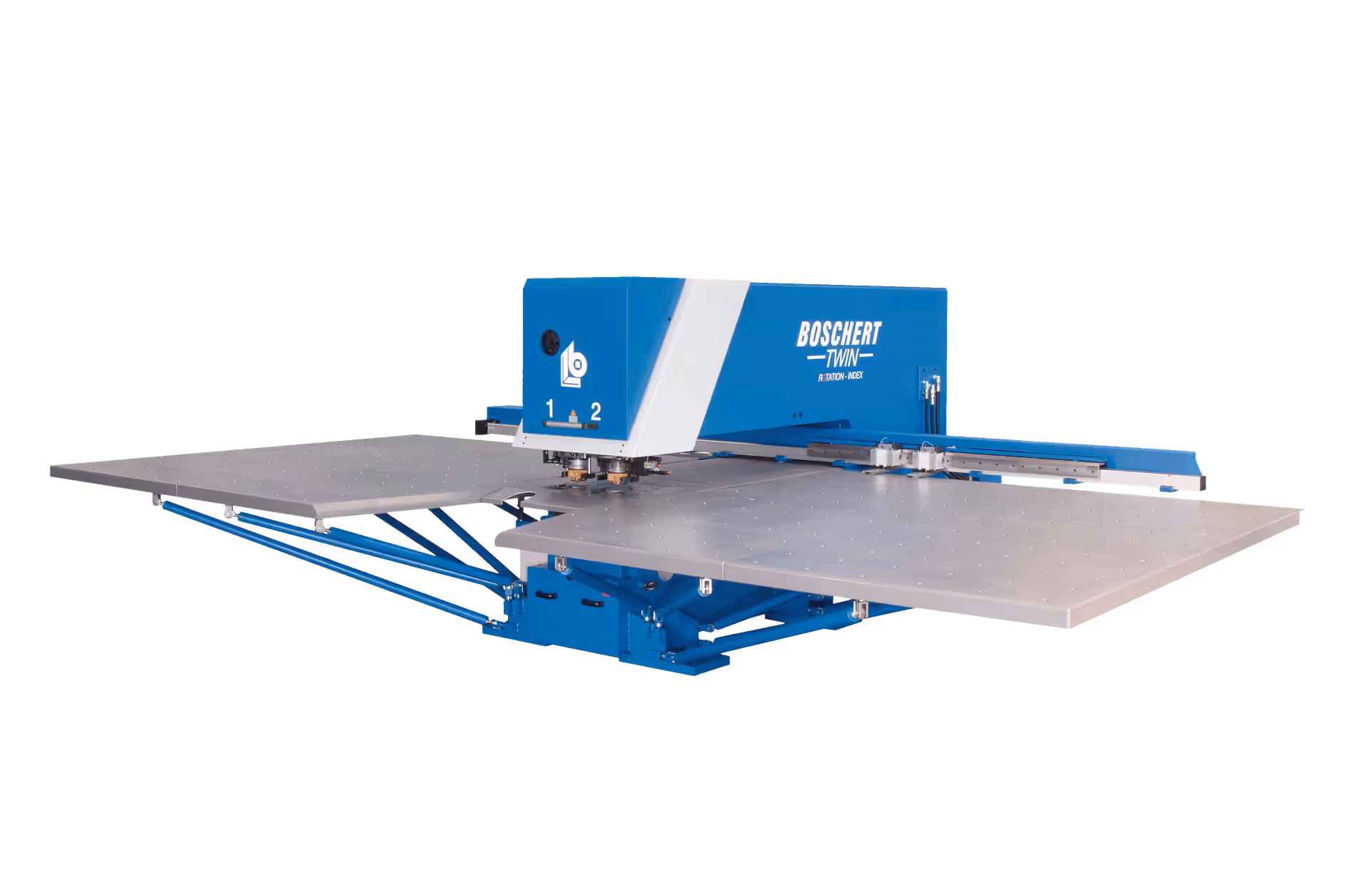

TWIN - TRI
Vysekávací lisy se dvěma nebo třemi nezávislými vysekávacími hlavami.
- Dvě nebo tři vysekávací hlavy.
- Lisovací síla až 400 kN.
- Vysoká nosnost pracovních stolů.
- Kompletní zpracování celé tabule plechu bez repozice.
- Široká nabídka volitelné výbavy.
Popis technologie
Rám stroje je osvědčené konstrukce a je vyrobený z vysoce kvalitní oceli. Lis vyniká vysokou tuhostí a není nutné ho kotvit do podlahy. V nabídce je několik velikostí formátů, přičemž velký pracovní rozsah v ose X garantuje kompletní zpracování tabule plechu bez nutnosti repozice.

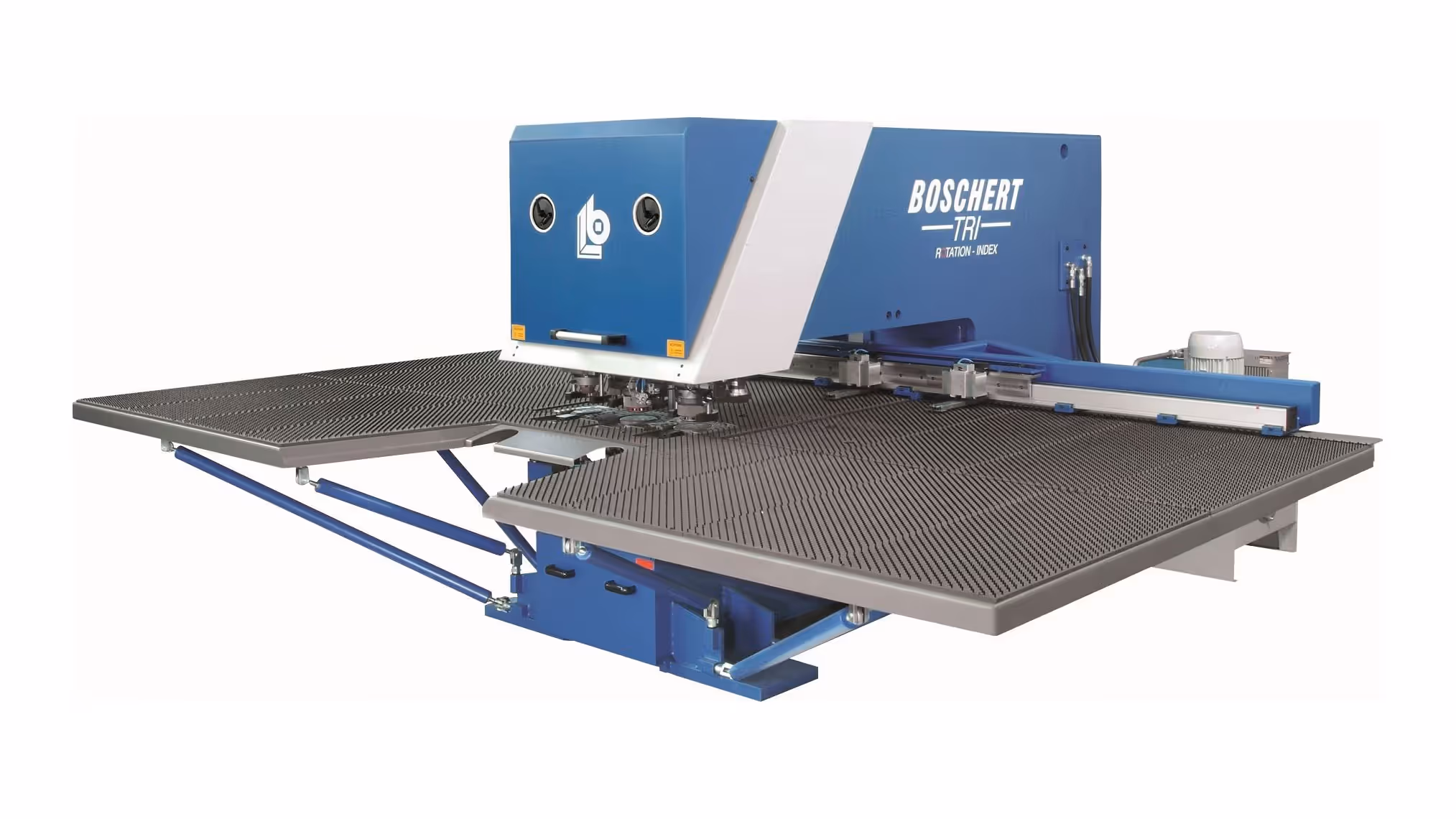

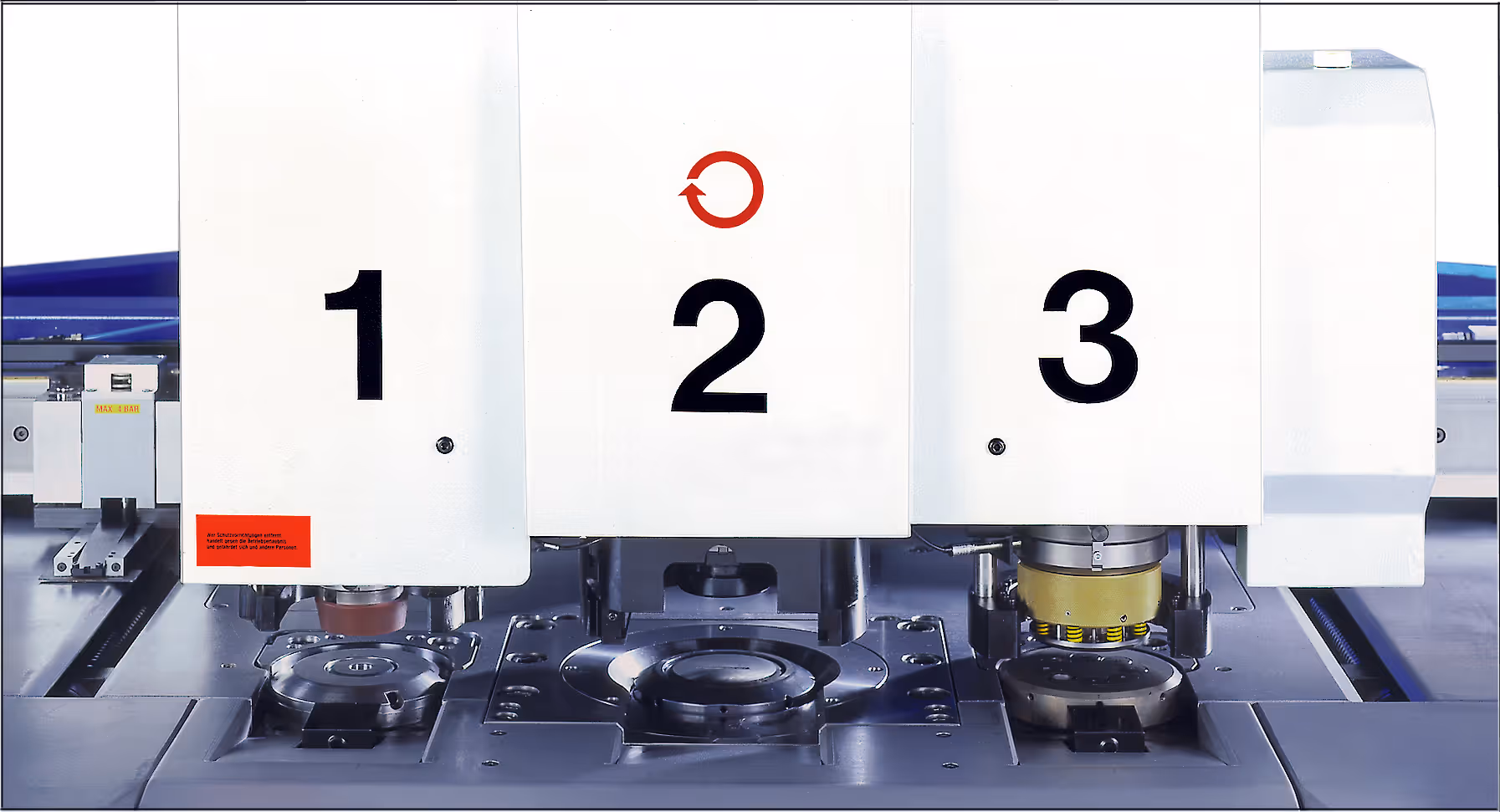

Pro vyšší nároky v oblasti počtu nástrojů je možné lis vybavit až třemi vysekávacími hlavami. Celkový počet nástrojů, které mohou být naráz upnuté, se tím zvýší na 24 ks.
Možnosti technologie

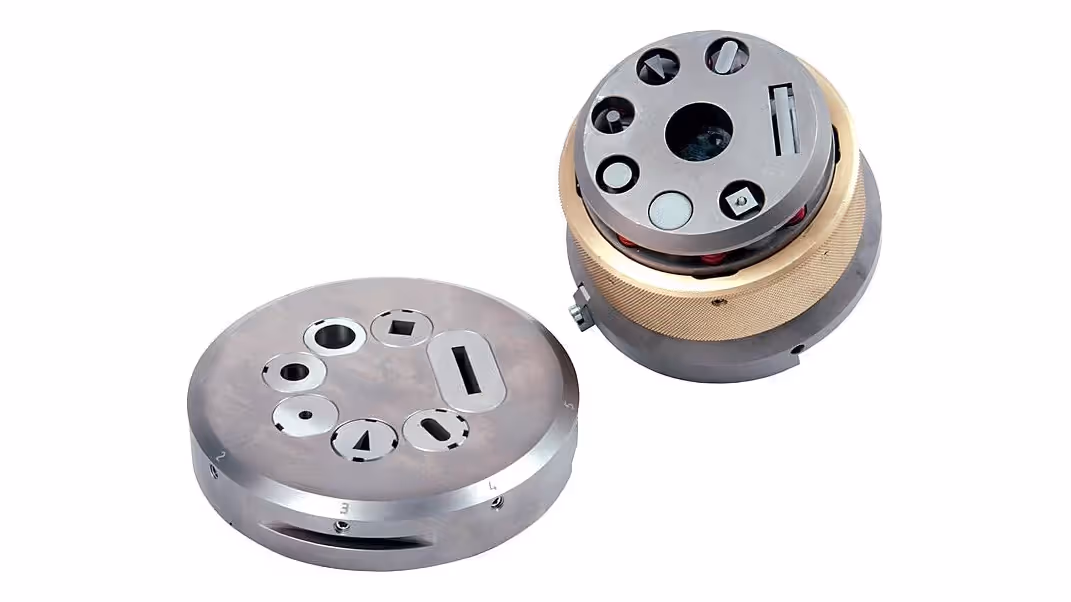

Pro náročnou a flexibilní výrobu je Boschert TWIN nebo TRI skutečnou alternativou. Každá vysekávací hlava může být vybavena sdruženými nástroji RevoTool nebo RevoTool Index, čímž se dosáhne odstranění manuální výměny nástrojů během práce vysekávacího lisu.
Software
XP 2000
CAD/CAM software XP 2000 firmy Metalix disponuje postprocessorem pro všechny lisy firmy Boschert. Software se provozuje na PC kompatibilním počítači zpravidla v kanceláři a přenos údajů probíhá po síti nebo USB portu. Značně se tím zvýší produktivita na stroji, protože obsluha se může koncentrovat výlučně na manipulaci s materiálem a přípravu nástrojů.
Vysekávací nástroje
U vysekávání nejsou často žádné dvě aplikace stejné a každý požadavek je jiný. Dokáže je splnit komplexní nabídka nástrojů a nástrojových systémů, která je zaměřená na maximální optimalizaci produktivity a výrobních postupů.
Konstrukce nástrojů, prémiové nástrojové oceli, povlaky a šířka sortimentu výrazně zvyšují výkonnost vysekávacích lisů u vysekávacích a tvářecích aplikací.
Technická specifikace
| Boschert TWIN - TRI | 1000 | 1250 | 1500 |
|---|---|---|---|
| Formát plechu (mm) | 1000 x 2000 | 1250 x 2500 | 1500 x 3000 |
| Lisovací síla (kN) | 280 (400 opce) | 280 (400 opce) | 280 (400 opce) |
| Max. hmotnost plechu (kg) | 200 | 200 | 200 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf |
| Max. průměr nástroje (mm) | 105 | 105 | 105 |
| Max. počet nástrojů (ks) | 16 / 24 | 16 / 24 | 16 / 24 |

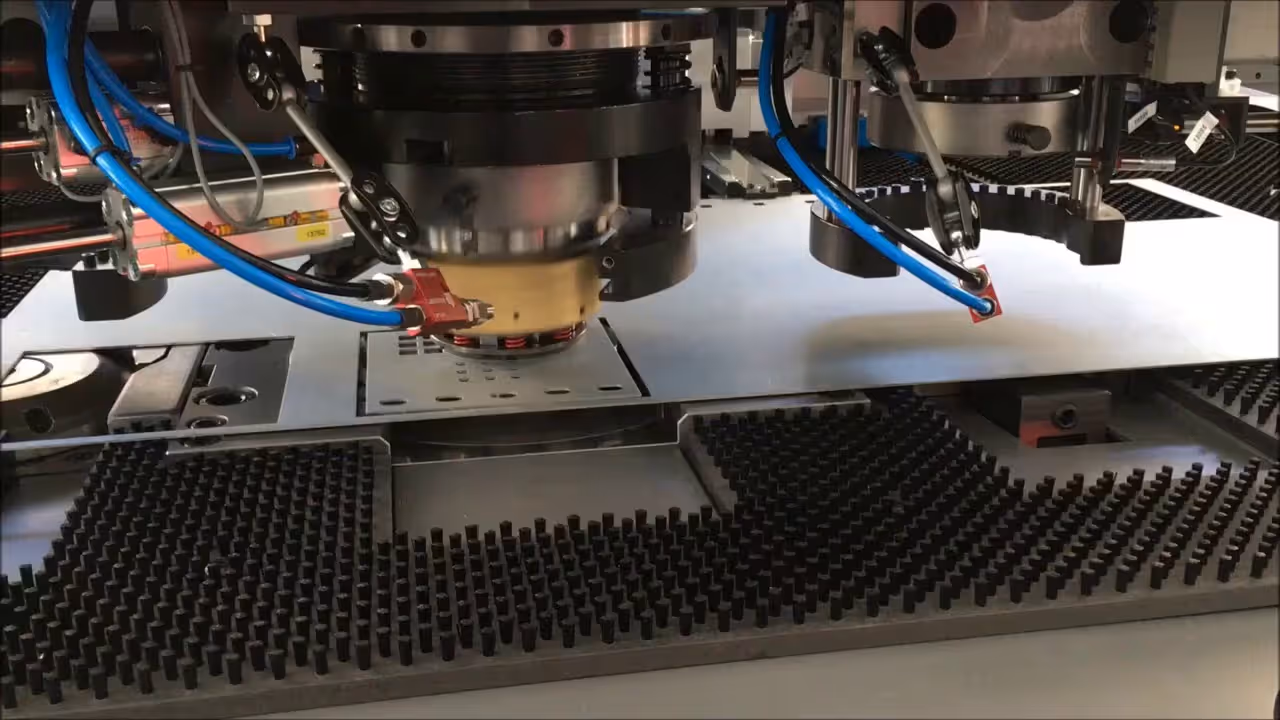

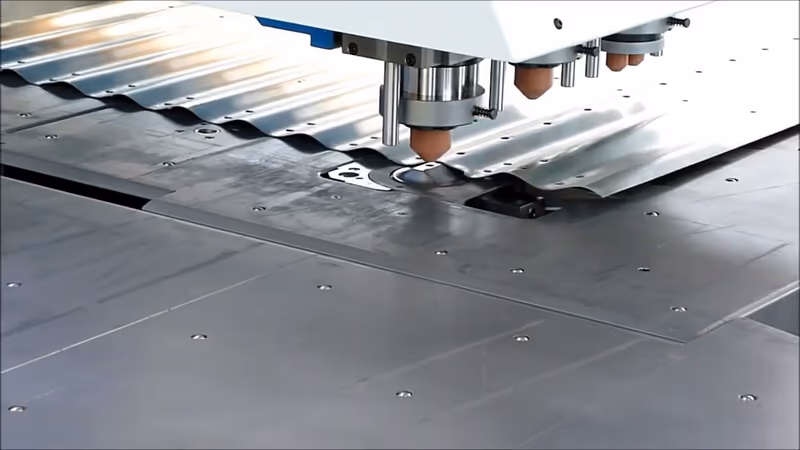

Videa a reference

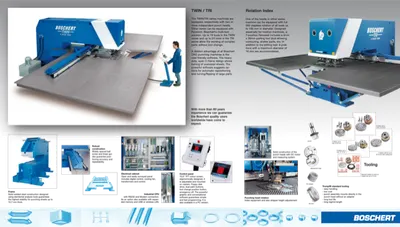

Ke stažení
