Vysekávacie lisy

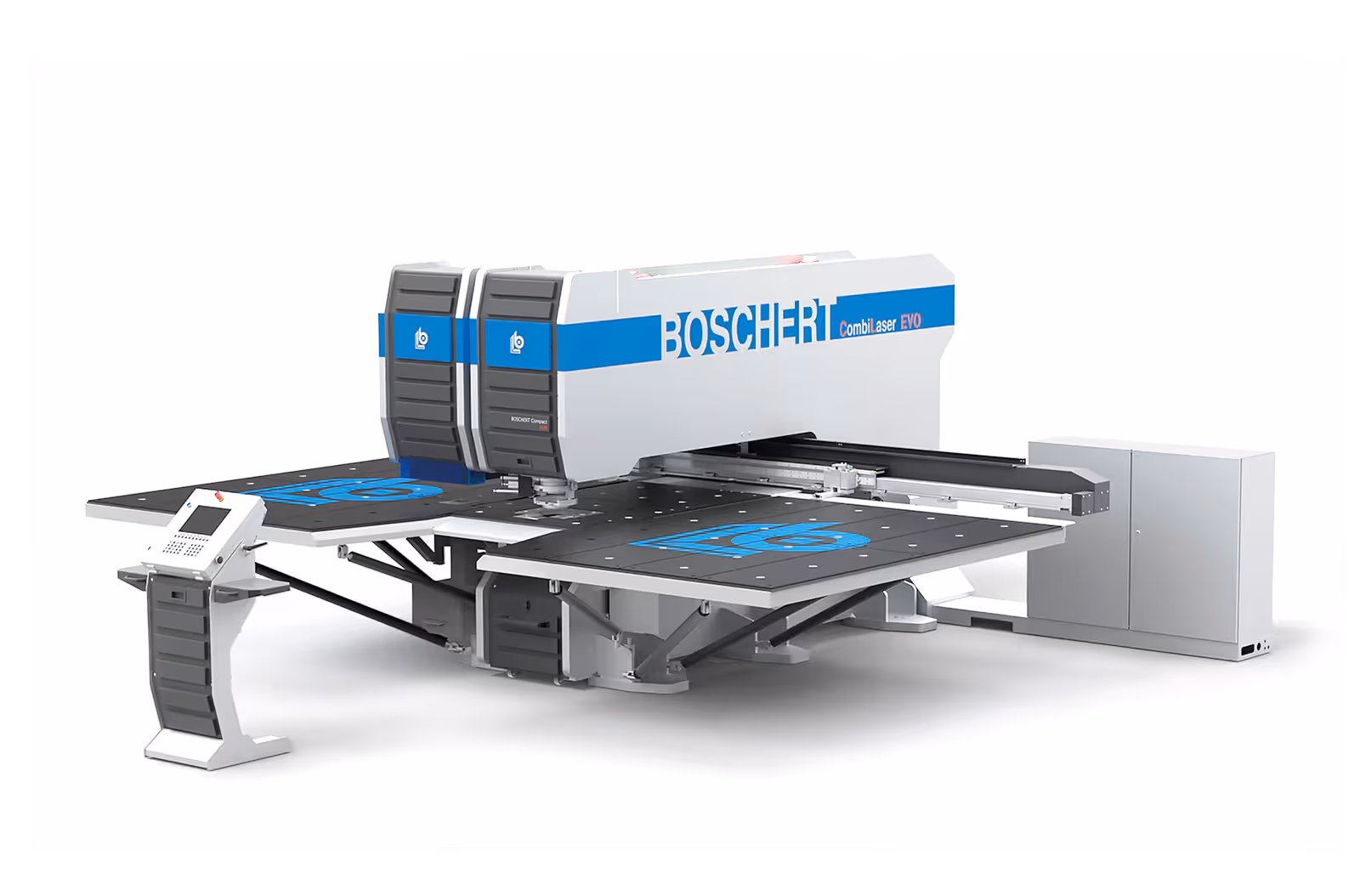

Vysekávacie lisy

Sila v každom detaile

Robustné a silné vysekávacie lisy Boschert uspokoja všetkých, ktorí hľadajú spoľahlivé stroje s jednoduchou údržbou za rozumnú cenu. Zvoliť môžete tak menšie manuálne zariadenia na zámočnícku výrobu, ako aj väčšie CNC riadené stroje pre vysokú výrobnú produktivitu. Tie zvládajú kompletné spracovanie tabule plechu v jednom pracovnom cykle vrátane automatizácie a kombinácie s laserovým rezaním.

Dobre tiež vieme, že pri vysekávaní často nie sú ani dve aplikácie rovnaké a každá požiadavka je iná; presné plnenie dosiahnete využitím obľúbeného a dostupného nástrojového systému Trumpf.

Mám záujem Chcem vidieť produkty

Vysekávacie lisy v ponuke

Boschert

LB

Vyštipovacie lisy s pevným uhlom 90°. Záruka presných strihov vo všetkých hrúbkach plechu.

  • Ovládanie manuálne
  • Uhol vyštipnutia pevný 90°
  • Max. hrúbka plechu 4 až 10 mm

Detail produktu

Boschert

K 30

Vyštipovacie lisy s nastaviteľným uhlom. Výštipy sa vykonajú automaticky na dva zdvihy.

  • Ovládanie manuálne
  • Uhol vyštipnutia nastaviteľný 30° - 120°
  • Max. hrúbka plechu 4 a 6 mm

Detail produktu

Boschert

EvoLine

Manuálne vysekávacie lisy s nástrojovým systémom Trumpf.

  • Ovládanie manuálne
  • Formát plechu 300 x 500 až 750 x 1 500 mm
  • Lisovacia sila 280 a 400 kN

Detail produktu

Boschert

Compact EVO

Vysekávacie lisy s rotáciou všetkých nástrojov pre kompletné spracovanie plechu.

  • Ovládanie CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Lisovacia sila 280 kN

Detail produktu

Boschert

TWIN-TRI

Vysekávacie lisy s dvomi alebo tromi nezávislými vysekávacími hlavami.

  • Ovládanie CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Lisovacia sila 280 a 400 kN

Detail produktu

Boschert

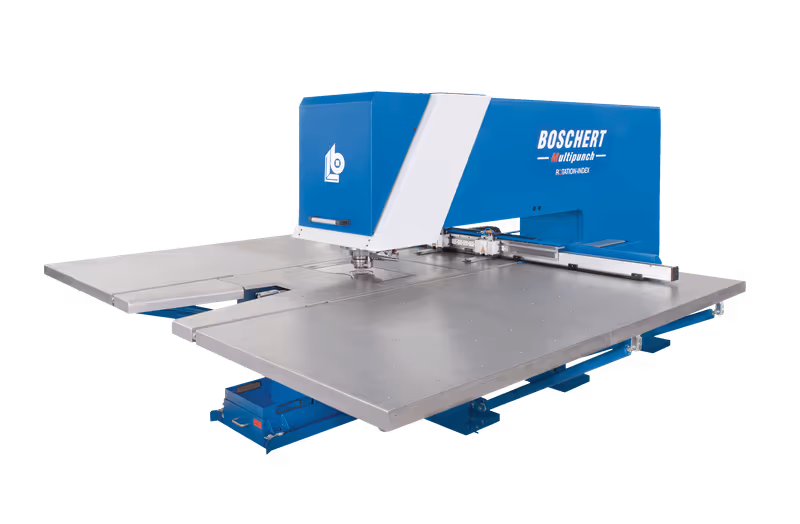

MultiPunch

Ekonomické vysekávacie lisy s automatickou výmenou nástrojov. Veľké pracovné rozsahy bez repozície.

  • Ovládanie CNC
  • Formát plechu 1 000 x 2 000 až 2 000 x 6 000 mm
  • Lisovacia sila 280 kN

Detail produktu

Boschert

CombiCut

Vysekávacie lisy kombinované s HiFocus plazmou. Nákladovo efektívna alternatíva k lisom kombinovaným s laserom.

  • Ovládanie CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Lisovacia sila 280 kN

Detail produktu

Boschert

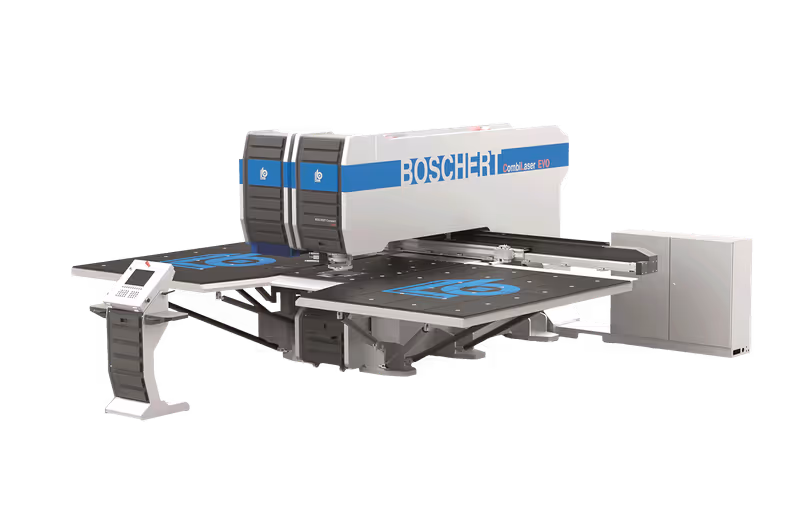

CombiLaser

Ideálna kombinácia vysekávania, tvárnenia a rezania s pevnolátkovým FIBER laserovým zdrojom.

  • Ovládanie CNC
  • Formát plechu 1 000 x 2 000 až 1 500 x 3 000 mm
  • Výkon laserového zdroja 1 až 4 kW

Detail produktu

Software v ponuke

Európska kvalita

Stroje starostlivo vyberáme výhradne od renomovaných značiek s výrobnou produkciou v krajinách Európskej únie. Rozhodujeme sa na základe technickej úrovne zariadenia a jeho spoľahlivosti.

Riešenie na mieru

Nezáleží na tom, či potrebujete plech ustrihnúť, ohnúť, alebo v ňom niečo vyseknúť či vyrezať. Vďaka šírke nášho technologického portfólia navrhneme riešenie presne podľa vašich požiadaviek.

Detailné zaškolenie

Prechod do nového produktového ekosystému si ani nevšimnete. Naši technici vás naučia ovládať nové zariadenie aj jeho softvér. Pripravte sa iba na okamžitý rast efektivity výroby.

Špičkový servis

Inštaláciou nového stroja nekončíme. Po uvedení zariadenia do chodu vám poskytujeme kompletnú expertnú podporu – od bleskovej vzdialenej diagnostiky až po odborný servis na mieste.

Ako si nami dodané technológie vedú v realite

Všetky články

Máte záujem?
Radi vám pomôžeme

Poradíme vám, ktoré zariadenie najlepšie využijete. Opíšte nám, aké vlastnosti a funkcie od nového stroja očakávate.

Miroslav Moravčík

Vyplňte formulár
alebo nás kontaktujte priamo

Odoslaním formulára beriete na vedomie spracovanie osobných údajov.

Vyplňte formulár
alebo nás kontaktujte priamo

Miroslav Moravčík

Mohlo by vás zaujímať

Vysekávacie lisy Boschert

Vysekávacie lisy patria medzi najrýchlejšie spôsoby presného vysekávania plechu v kusovej aj sériovej výrobe. Princíp vysekávania — delenie materiálu vzájomným pôsobením razníka a matrice — pracuje bez tepelného ovplyvnenia a s vysokou opakovateľnou presnosťou. V ponuke Canmet nájdete kompletný rad vysekávacích a vyštipovacích lisov od nemeckého výrobcu Boschert: od manuálnych strojov pre zámočnícku dielňu po CNC vysekávacie stroje, ktoré zvládnu kompletné spracovanie tabule plechu v jednom pracovnom cykle.

CNC vysekávacie lisy na kompletné spracovanie plechu

CNC vysekávací lis spája dierovanie plechu, vysekávanie tvarových otvorov a tvárniace operácie do jediného programu. Všetky CNC modely Boschert pracujú s rozšíreným a dostupným nástrojovým systémom Trumpf a štandardnou lisovacou silou 280 kN (pri vybraných modeloch voliteľne 400 kN):

  • Compact EVO — vysekávací lis s rotáciou všetkých nástrojov, formáty plechu 1000 × 2000 až 1500 × 3000 mm, nástroje do priemeru 105 mm
  • TWIN-TRI — dve alebo tri nezávislé vysekávacie hlavy so 16 alebo 24 osadenými nástrojmi
  • MultiPunch — ekonomický dierovací stroj s automatickou výmenou až 64 alebo 96 nástrojov; vo verzii C-rám spracuje plech 1500 × 4000 mm bez repozície, vo verzii s O-rámom formát 2000 × 6000 mm

K CNC vysekávacím lisom dodávame aj združené nástrojové hlavy RevoTool Index.

Kombinované stroje: vysekávanie s laserom alebo plazmou

Kombinácia vysekávania s tepelným delením vyrieši v jednom stroji aj zložité kontúry, ktoré by samotné dierovanie predražilo:

  • CombiLaser — vysekávanie a tvárnenie doplnené o rezanie pevnolátkovým FIBER laserom o výkone 1 až 4 kW
  • CombiCut — vysekávací lis kombinovaný s plazmou Kjellberg HiFocus, nákladovo efektívna alternatíva k strojom s laserom

Vyštipovacie a manuálne vysekávacie lisy

Na prípravu dielov pred ohýbaním na ohraňovacích lisoch slúžia vyštipovacie lisy na rohy plechov, ponuku doplňuje manuálny dierovací lis:

  • LB — pevný uhol výštipu 90°, plechy do hrúbky 10 mm, dĺžka noža 225 mm
  • K 30 — plynulo nastaviteľný uhol výštipu 30° až 120°, výštip sa automaticky vykoná na dva zdvihy
  • EvoLine — manuálny vysekávací lis s nástrojovým systémom Trumpf, plech do hrúbky 12,7 mm, formáty 300 × 500 až 750 × 1500 mm

Lisy K 30 a vybrané modely LB dodávame aj ako kombinované centrá s dvoma pracoviskami — druhá stanica zvládne jednoduché výseky štandardnými nástrojmi s upínaním Trumpf.

K vysekávacím lisom Boschert dodávame takisto vysekávacie nástroje Wilson Tool pre systém Trumpf a CAD/CAM software Metalix na programovanie týchto strojov. So strojom u nás získate aj technické poradenstvo pri výbere, inštaláciu, zaškolenie obsluhy a servis v Česku aj na Slovensku. Ozvite sa nám — pomôžeme vám vybrať vysekávací alebo vyštipovací stroj presne podľa vašej výroby.

Časté otázky

Robíme zákazkovú zámočnícku výrobu v malých sériách. Oplatí sa nám manuálny vysekávací lis, alebo máme ísť rovno do CNC?

Ak vysekávate naozaj len občas a lis používate na „pár dier“, stačí manuálny. Keď potrebujete vysekávať denne niekoľko hodín a stroj patrí k hlavným technológiám vo vašej prevádzke, jednoznačne sa oplatí CNC. Manuálny rad EvoLine pracuje s formátmi plechu 300 × 500 až 750 × 1500 mm a lisovacou silou 280 kN (voliteľne 400 kN). CNC riadené stroje zvládnu kompletné spracovanie celej tabule v jednom pracovnom cykle: Compact EVO vo formátoch 1000 × 2000 až 1500 × 3000 mm, MultiPunch až 2000 × 6000 mm.

Spracúvame aj vysokopevnostný plech. Ako zistíme, akú hrúbku daný lis skutočne zvládne?

Pri vyštipovacích lisoch je hrúbka uvedená zvlášť pre materiál 450 MPa a 750 MPa: rad LB zvláda podľa veľkosti 4 až 10 mm pri 450 MPa, ale len 3 až 8 mm pri 750 MPa, rad K 30 potom 4 a 6 mm, resp. 3 a 4 mm. Rozhodujúca je teda vždy dvojica hrúbka a pevnosť materiálu, nie samotná hrúbka. Manuálny rad EvoLine má max. hrúbku plechu 12,7 mm. Pri CNC vysekávacích lisoch určuje kapacitu najmä lisovacia sila 28 ton (pri TWIN-TRI voliteľne 40 ton), z ktorej sa vychádza aj pri výpočte najväčšieho otvoru. Zvyčajne sa používajú do hrúbky 6 mm, ktorú určujú aj použité nástroje.

Potrebujeme hlavne vyštipovať rohy a výrezy. Stačí nám vyštipovací lis, alebo máme uvažovať o plnohodnotnom vysekávacom?

Ak ide len o rohy s pevným uhlom 90°, stačí rad LB s dĺžkou noža 225 mm. Keď sa uhly menia, rad K 30 má nastaviteľný uhol 30° až 120° a výštipy vykoná automaticky na dva zdvihy. Len čo však potrebujete kompletné spracovanie celej tabule plechu v jednom pracovnom cykle vrátane tvárnenia, patrí to na vysekávací lis s nástrojovým systémom Trumpf.

Máme už zásobu nástrojov Trumpf z iného stroja. Použijeme ich aj na Boscherte?

Áno. Vysekávacie lisy Boschert majú rovnaký nástrojový systém Trumpf, takže nástroje Trumpf použijete bez obmedzenia. Neplatí to len pre multitoolové nástroje: Boschert používa systém RevoTool s inými priemermi nástrojov. Strážte si aj maximálny priemer nástroja: pri väčšine radov je to 105 mm, pri MultiPunch s C-rámom a pri CombiLaser MultiPunch 76,2 mm.

Chceme skrátiť prestoje pri výmene nástrojov a vyhnúť sa repozícii veľkých tabúľ. Ktoré stroje to riešia?

MultiPunch má automatickú výmenu nástrojov a veľké pracovné rozsahy bez repozície: s C-rámom až 64 nástrojov a formát do 1500 × 4000 mm, s O-rámom až 96 nástrojov a formát do 2000 × 6000 mm. Inou cestou ide TWIN-TRI s dvomi alebo tromi nezávislými vysekávacími hlavami a max. 16 alebo 24 nástrojmi. Compact EVO pracuje s rotáciou všetkých nástrojov a max. 8 nástrojmi.

Uvažujeme, že by sme vysekávanie a rezanie spojili do jedného stroja. Kedy dáva zmysel plazma a kedy laser?

Odporúčame laser pre všetky aplikácie. Pri kombinácii vysekávania a rezania na jednom stroji je jasne vo výhode, pretože vysekávať sa dajú len obmedzené hrúbky plechu. CombiLaser spája vysekávanie, tvárnenie a rezanie s pevnolátkovým FIBER laserovým zdrojom s výkonom 1 až 4 kW. CombiCut kombinuje vysekávací lis s plazmovým zdrojom Kjellberg HiFocus, plazma sa však hodí skôr na menej presnú prácu a väčšina plazmových rezov potrebuje následnú úpravu. Oba stroje pracujú s formátmi 1000 × 2000 až 1500 × 3000 mm a nástrojovým systémom Trumpf.
