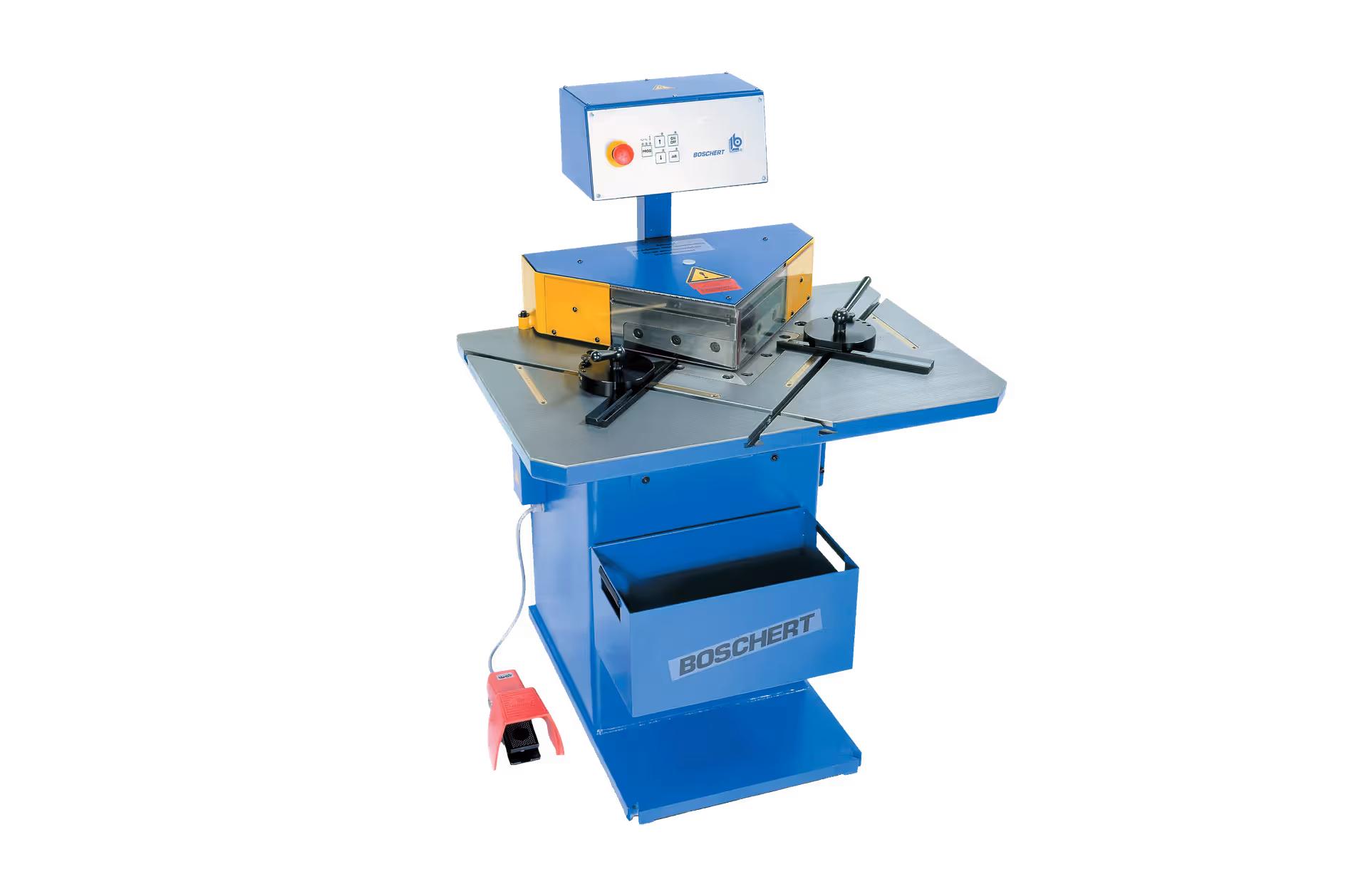

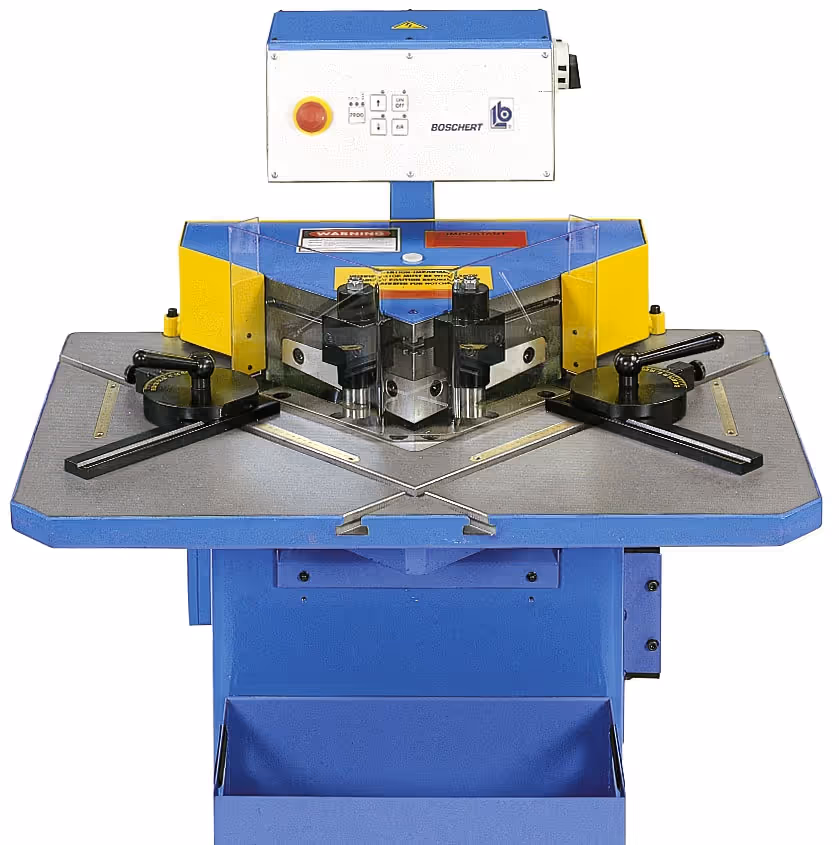

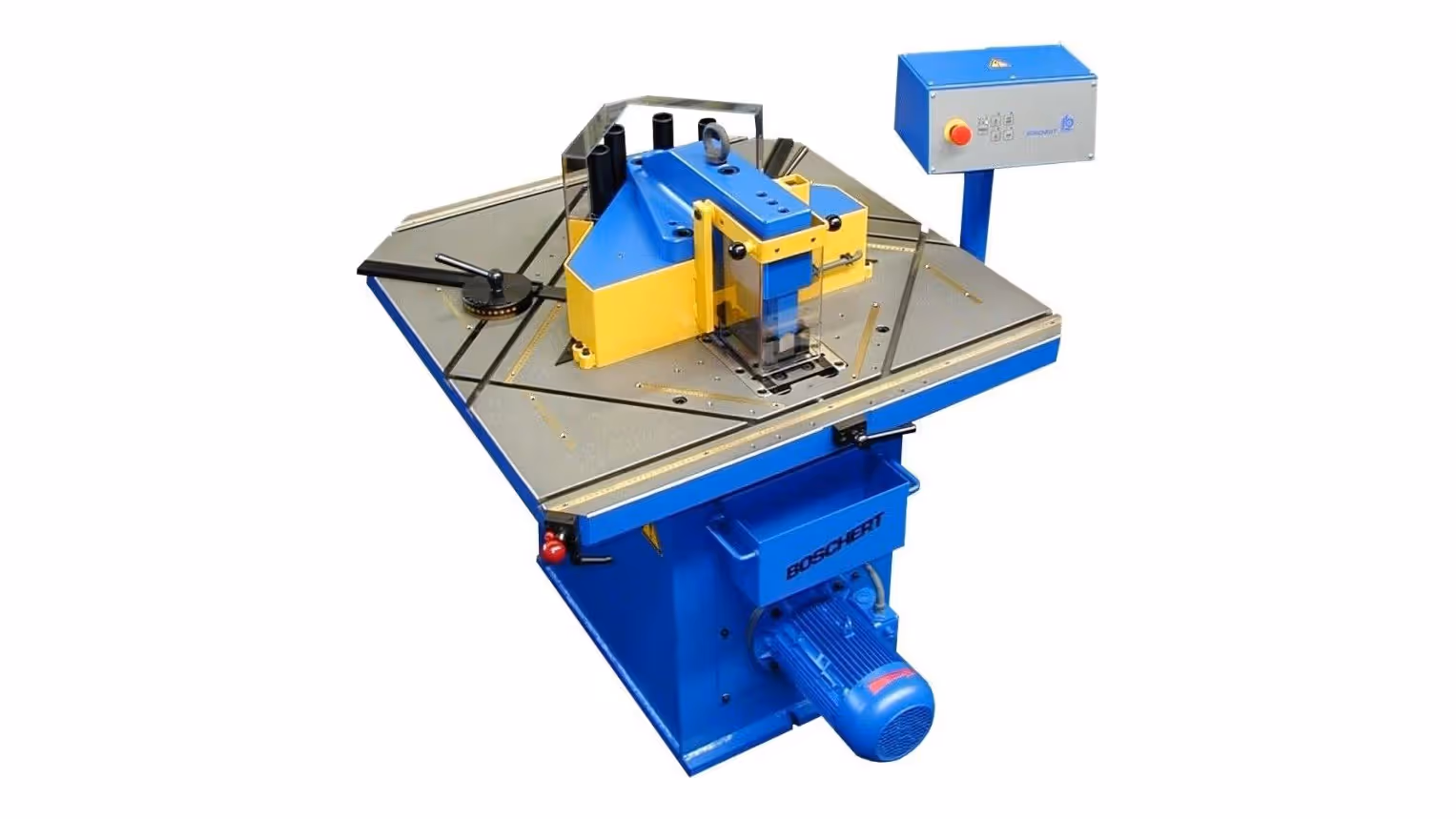

LB

Vyštipovacie lisy s pevným uhlom 90°. Záruka presných strihov vo všetkých hrúbkach plechu.

  • Dĺžka noža 225 mm.
  • Robustný zváraný základný rám.
  • Trojbodové vedenie v klzných oceľových puzdrách.
  • Konštantná strižná vôľa.
  • Možnosť druhého pracoviska pre vysekávanie otvorov.

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Popis technológie

Robustný základný rám je zo zváraného oceľového plechu hrúbky cca. 15 mm. Konkurencia často používa iba jednoduchý trubkový rám s krycími plechmi.

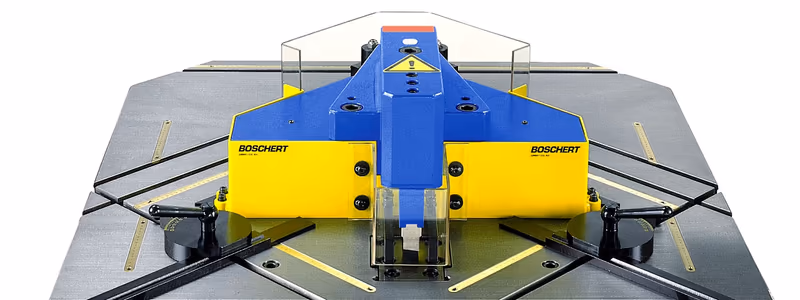

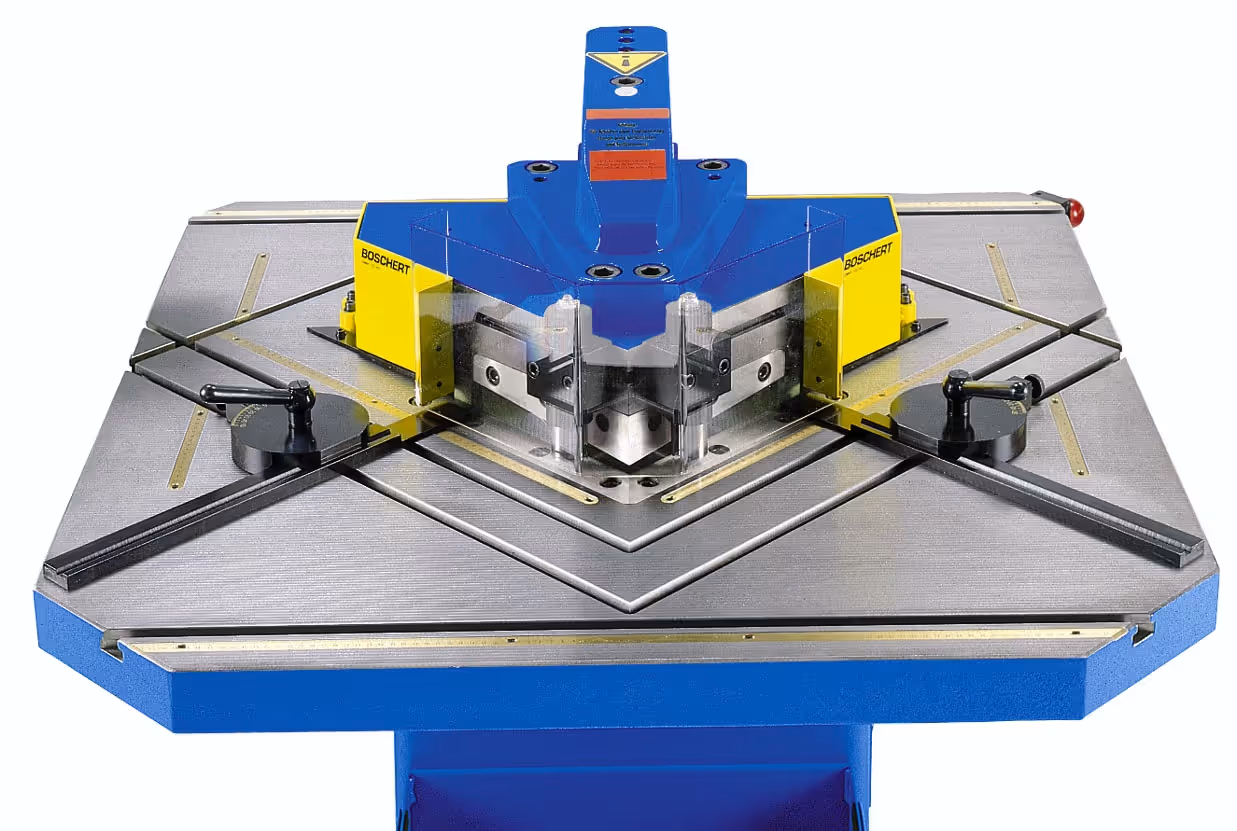

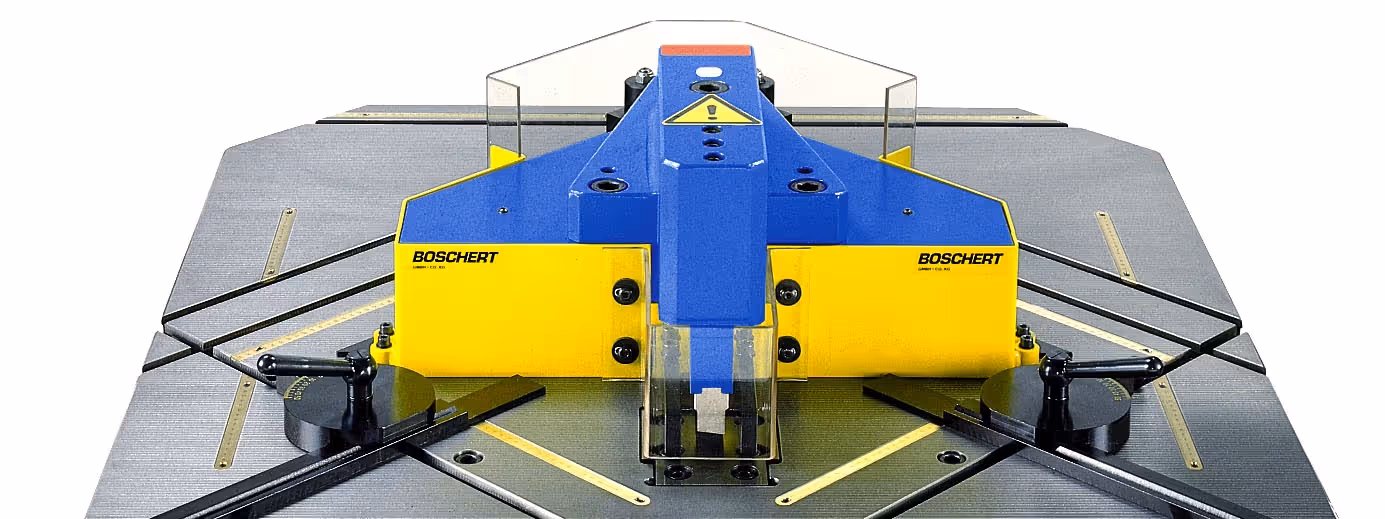

Všetky modely disponujú trojbodovým vedením strižného barana TriGide. Baran je zásadne ukotvený v klzných oceľových puzdrách, ktoré sú cca. 1000 mm vzdialené od seba. Tým je dosiahnutá vysoká stabilita a hlavne konštantná strižná vôľa. Rezné nože sú proti úrazu chránené plexisklom.

Možnosti technológie

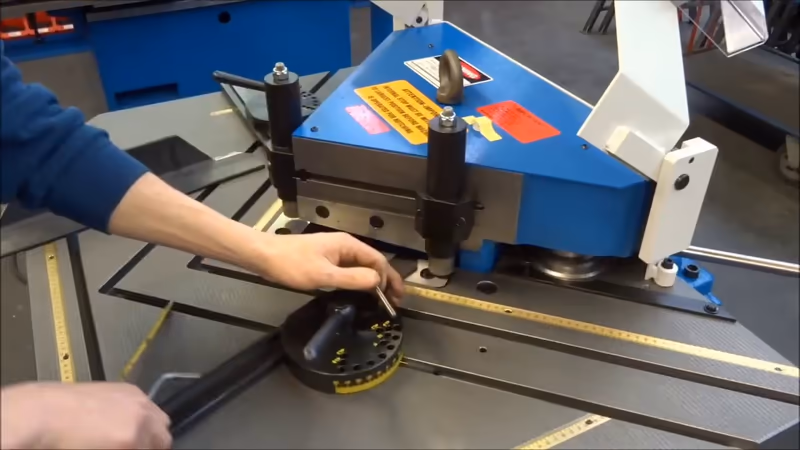

Lisy Boschert LB garantujú čisté strihy s nastaviteľnou veľkosťou rohu, ale s pevným 90° uhlom. Sú vhodné aj pre mimostredné strihanie s jedným nožom oproti zadnému dorazu.

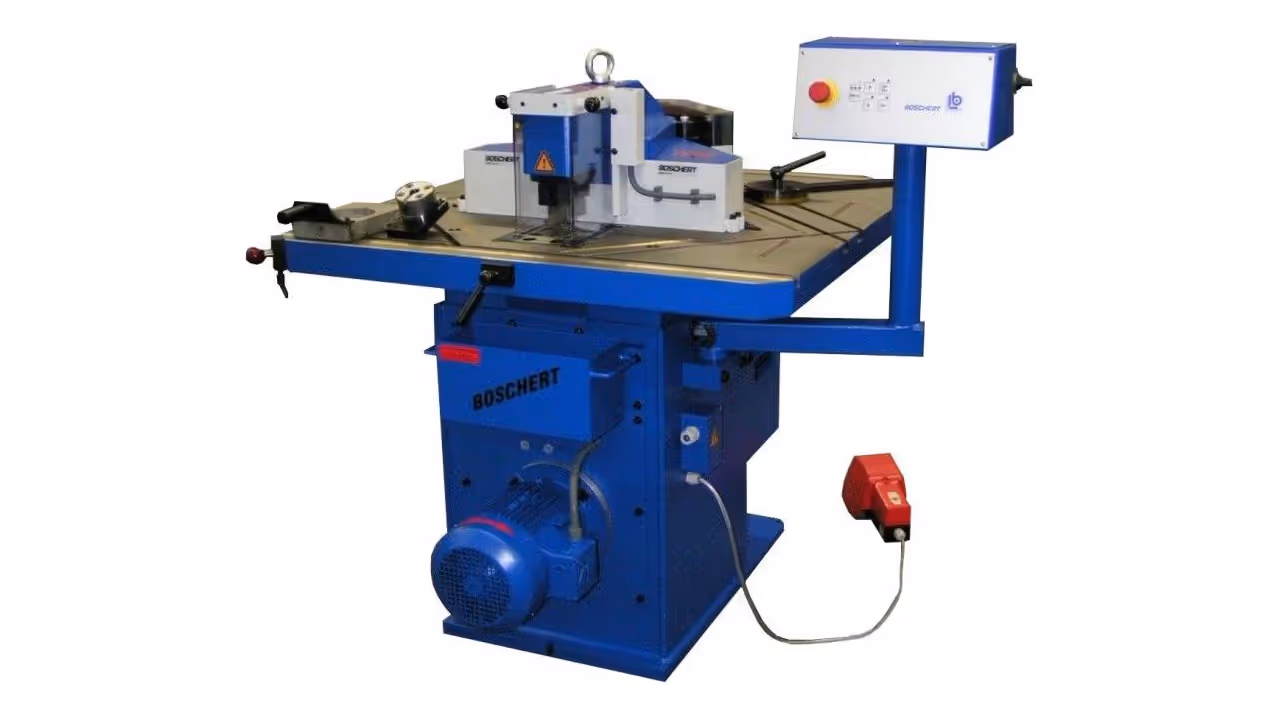

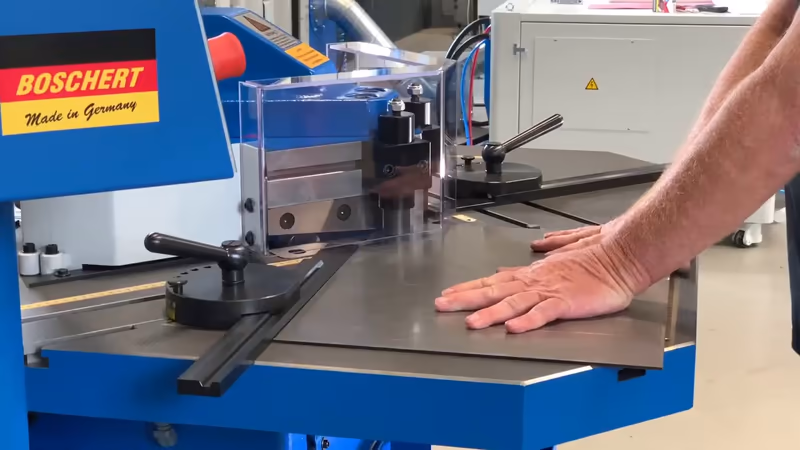

Pri kombinovaných centrách je predné pracovisko určené pre vyštipovanie rohov a výsekov. Druhé pracovisko je určené pre obdĺžnikové alebo trojuholníkové výseky, resp. priame použitie vysekávacieho nástroja Trumpf.

Vysekávacie nástroje

Pri vysekávaní často žiadne dve aplikácie nie sú rovnaké a každá požiadavka je iná. Dokáže ich splniť komplexná ponuka nástrojov a nástrojových systémov, ktorá je zameraná na maximálnu optimalizáciu produktivity a výrobných postupov.

Konštrukcia nástrojov, prémiové nástrojové ocele, povlaky a šírka sortimentu výrazne zvyšujú výkonnosť vysekávacích lisov pri vysekávacích a tvárniacich aplikáciách.

Vysekávacie nástroje

Technická špecifikácia

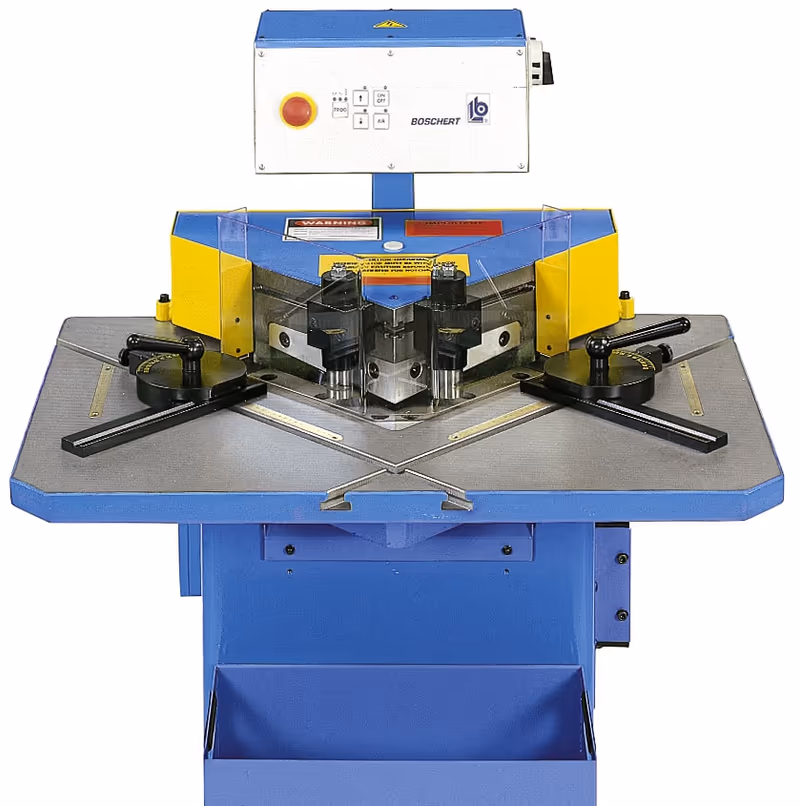

Boschert LB 12/4 12/6 13 15/2000
Uhol vyštipnutia   pevný 90° pevný 90° pevný 90° pevný 90°
Max. hrúbka plechu, 450 MPa mm 4 6 6 10
Max. hrúbka plechu, 750 MPa mm 3 4 4 8
Dĺžka noža mm 225 225 225 225
Veľkosť stola mm 910 x 620 910 x 620 1100 x 789 1100 x 789
Možnosť druhého pracoviska   nie nie áno áno
