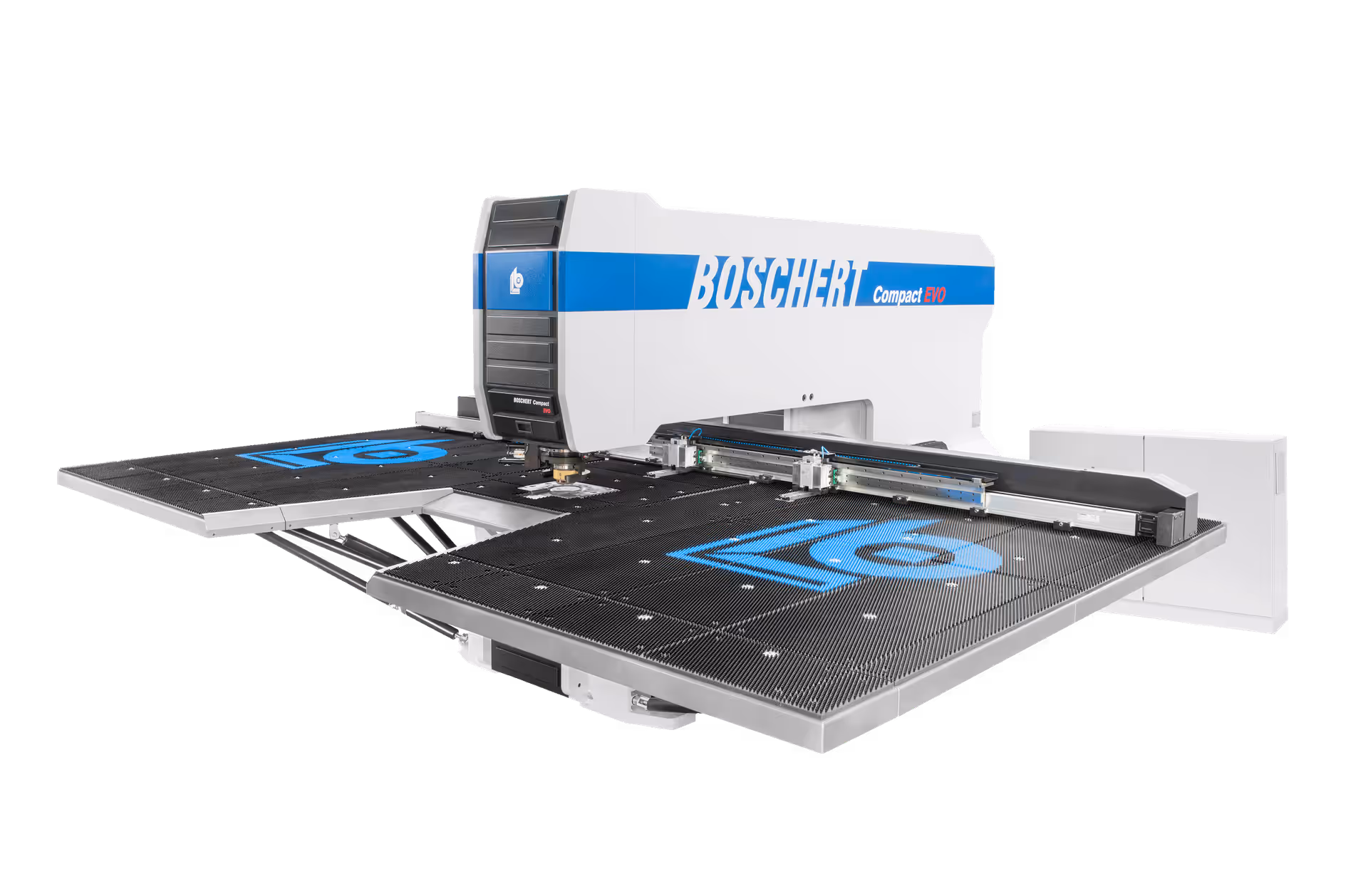

Compact EVO
Vysekávacie lisy s rotáciou všetkých nástrojov pre kompletné spracovanie plechu.
- Štandardná rotácia nástrojov, nástrojový systém Trumpf.
- Otvorený C – rám umožňuje otáčanie nadrozmerných formátov.
- Združené nástroje RevoTool.
- Osvedčený riadiaci systém.
- Rýchla inštalácia.
Popis technológie

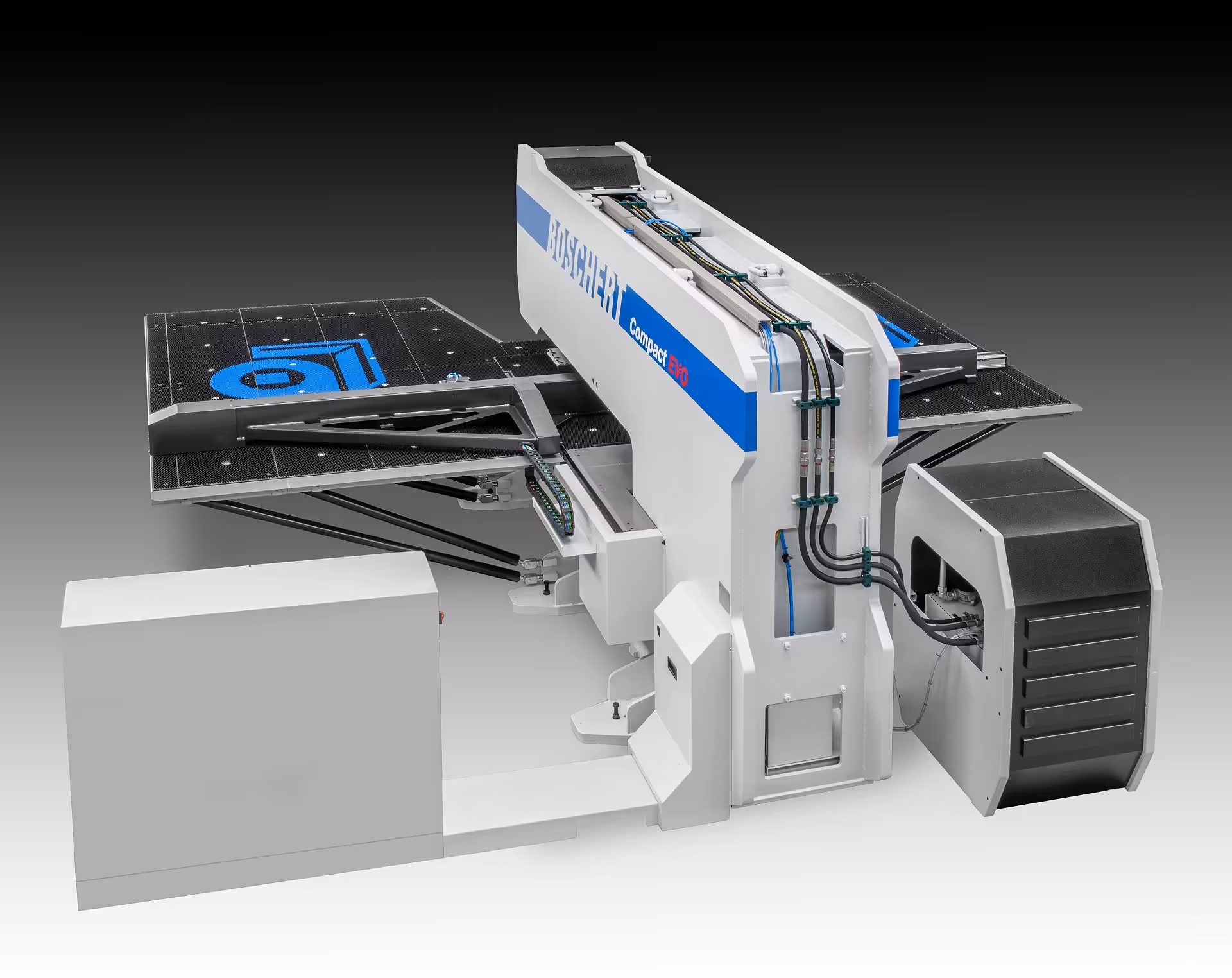

Robustná konštrukcia lisu je vhodná pre veľmi tenké aj stredne hrubé plechy. Extrémne tuhý zváraný rám vyniká vysokou stabilitou a konštantnou teplotou, hydraulická jednotka je fyzicky oddelená od rámu lisu. Štandardná rotácia nástrojov umožňuje ich plynulú rotáciu v rozsahu 360°.
Všetky lisy Boschert používajú nástrojový systém kompatibilný so štandardom Trumpf, upínanie razníka je priamo v kalenom nadstavci hydraulického piesta. Maximálny priemer nástrojov je až 105 mm.
Možnosti technológie
Boschert Compact EVO je vhodným strojom pre prvého používateľa technológie CNC vysekávania.
Vďaka rotácii nástrojov je možná produkcia zložitých výrobkov, kde sa vyskytujú rôzne operácie ako napr. vysekávanie, niblovanie, tvárnenie, rezanie závitov, výroba vystužovacích rebier, prelisov a pod.
Software
XP 2000
CAD/CAM software XP 2000 firmy Metalix disponuje postprocesorom pre všetky lisy firmy Boschert. Software sa prevádzkuje na PC kompatibilnom počítači spravidla v kancelárii a prenos údajov prebieha cez sieť alebo USB port. Značne sa tým zvýši produktivita na stroji, pretože obsluha sa môže koncentrovať výlučne na manipuláciu s materiálom a prípravu nástrojov.
Vysekávacie nástroje
Pri vysekávaní často žiadne dve aplikácie nie sú rovnaké a každá požiadavka je iná. Dokáže ich splniť komplexná ponuka nástrojov a nástrojových systémov, ktorá je zameraná na maximálnu optimalizáciu produktivity a výrobných postupov.
Konštrukcia nástrojov, prémiové nástrojové ocele, povlaky a šírka sortimentu výrazne zvyšujú výkonnosť vysekávacích lisov pri vysekávacích a tvárniacich aplikáciách.
Technická špecifikácia
| Boschert Compact EVO | 1000 | 1250 | 1500 |
|---|---|---|---|
| Formát plechu (mm) | 1000 x 2000 | 1250 x 2500 | 1500 x 3000 |
| Lisovacia sila (kN) | 280 | 280 | 280 |
| Max. hmotnosť plechu (kg) | 200 | 200 | 200 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf |
| Max. priemer nástroja (mm) | 105 | 105 | 105 |
| Max. počet nástrojov (ks) | 8 | 8 | 8 |
Videá a referencie

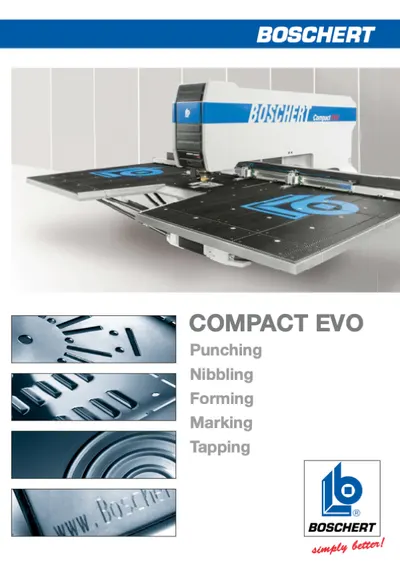

Na stiahnutie
