MultiPunch
Ekonomické vysekávací lisy s automatickou výměnou nástrojů. Velké pracovní rozsahy bez repozice.
Popis technologie

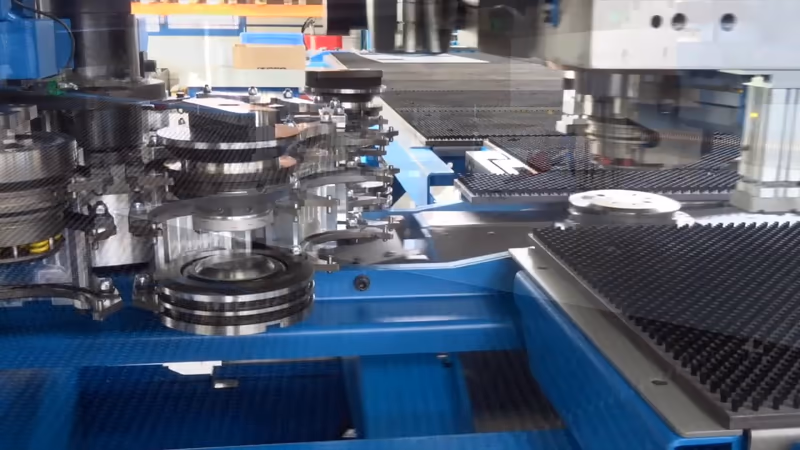

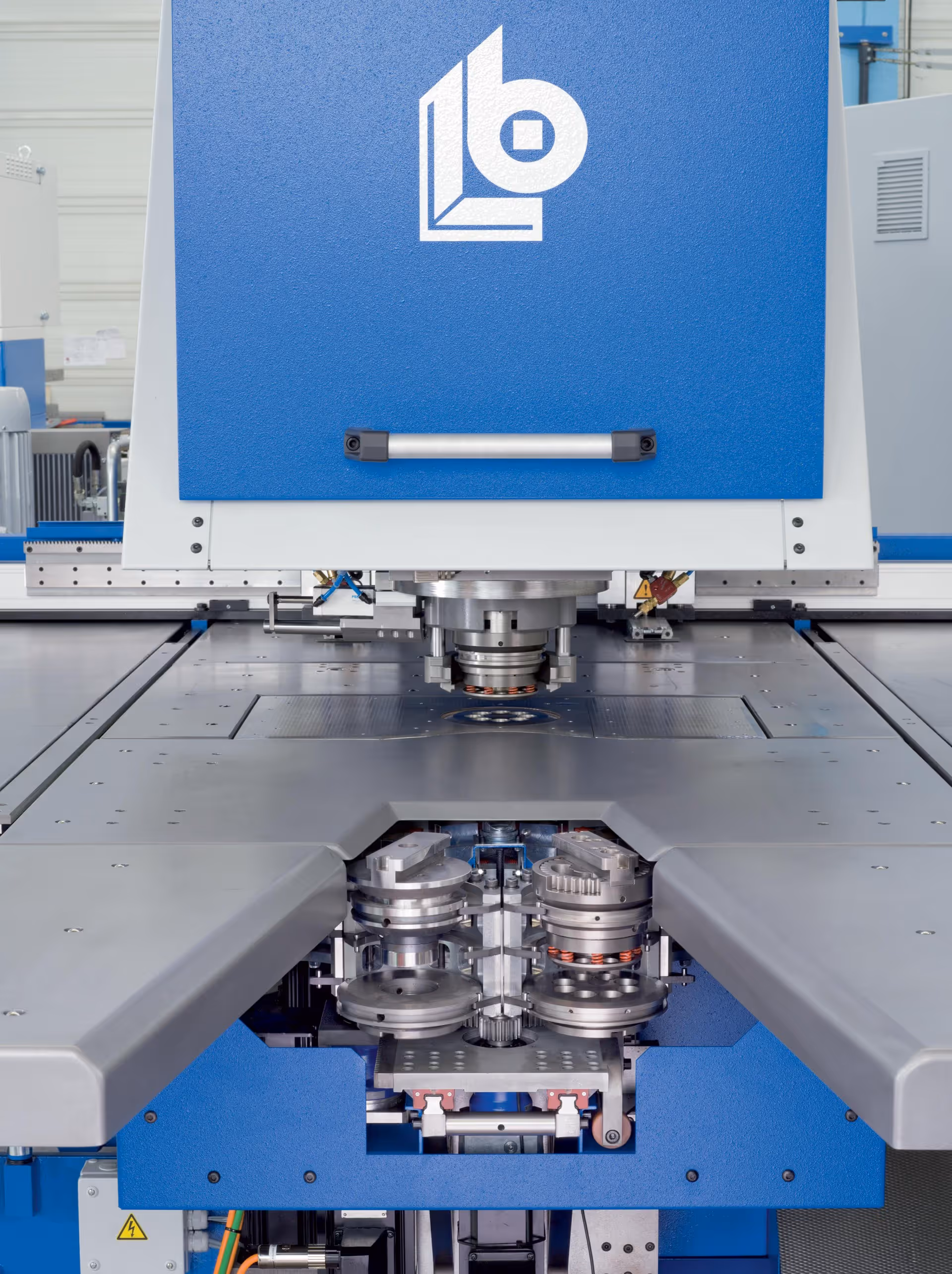

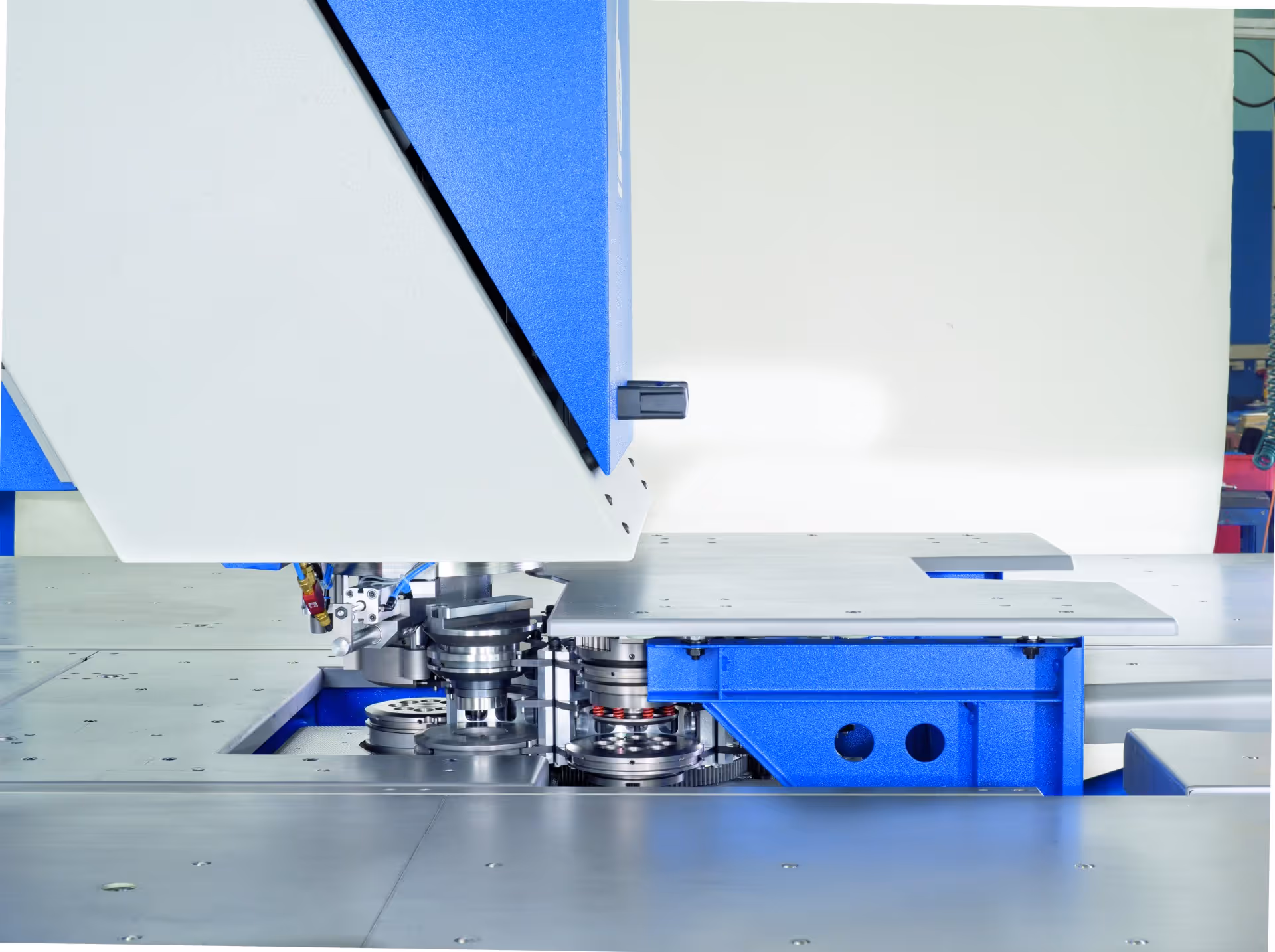

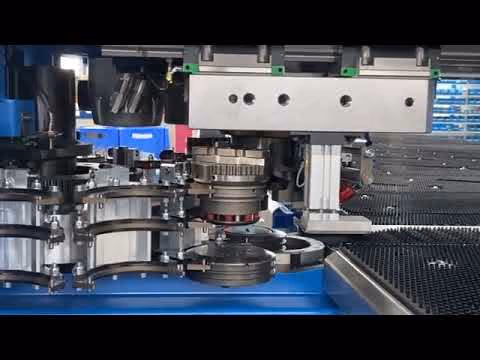

Revolverový zásobník nástrojů s automatickou výměnou disponuje 8 resp. 12 pozicemi. Každá z těchto pozic může být osazena samostatným nástrojem do max. průměru 76,2 resp. 105 mm nebo sdruženým nástrojem RevoTool s 4/6/7/8 nástroji. Celkově je možné naráz použít až 64 resp. 96 nástrojů a všechny mohou být rotační.

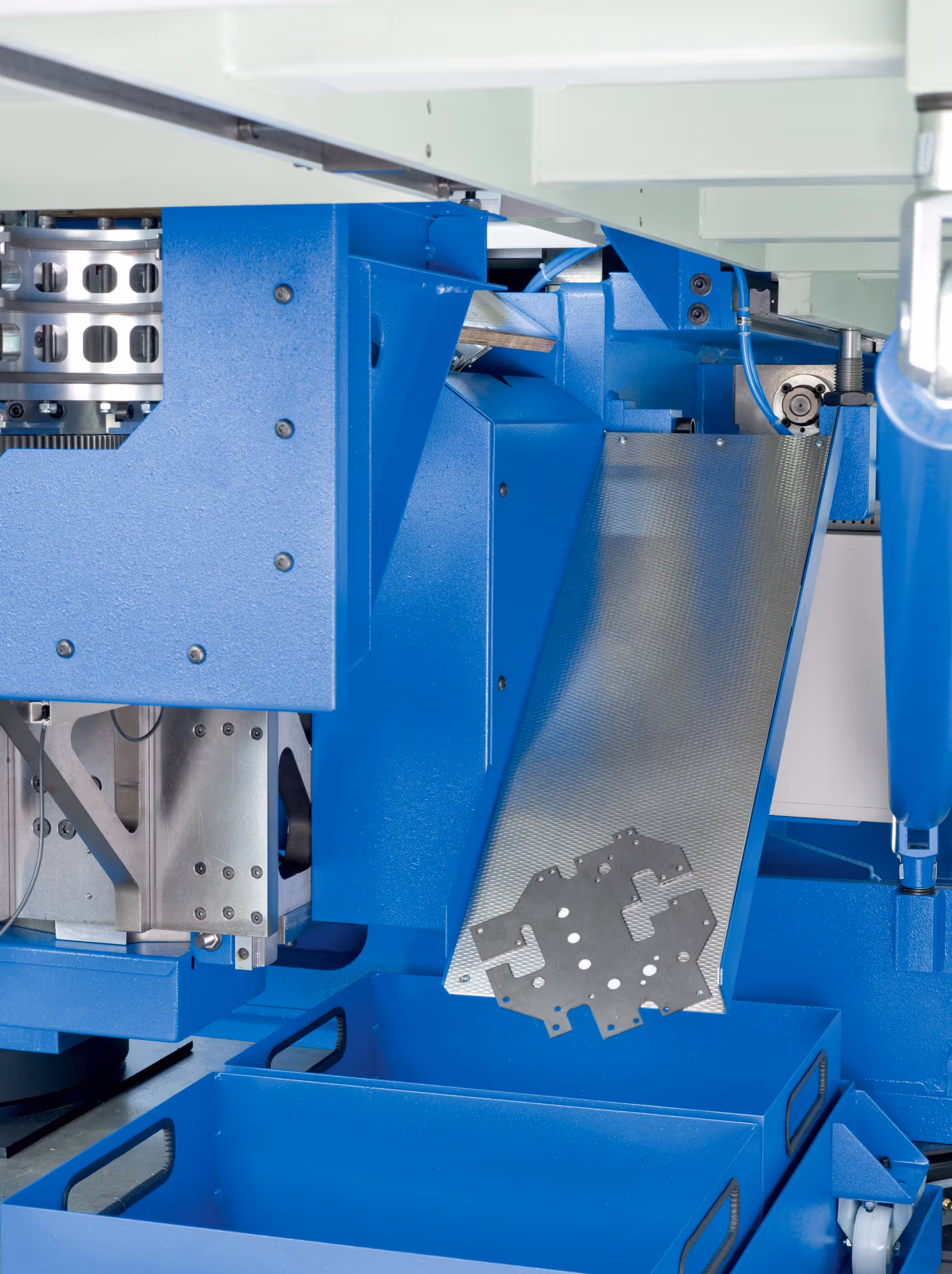

Lis je vybavený propadovou klapkou na menší výrobky. V rámci jejího rozměru je možné vysekávat bez mikromůstků, výrobky se odebírají z bedny ve spodní části rámu.
Možnosti technologie
Boschert MultiPunch je ideálním strojem pro just-in-time a zakázkové výroby, zejména u malých sérií. Produktivitu a flexibilitu zvyšuje revolverový zásobník s automatickou výměnou nástrojů.
Ve shodě s vysokými nároky zákazníků nabízí kompletní zpracování tabule plechu v jednom pracovním cyklu.
Software
XP 2000
CAD/CAM software XP 2000 firmy Metalix disponuje postprocessorem pro všechny lisy firmy Boschert. Software se provozuje na PC kompatibilním počítači zpravidla v kanceláři a přenos údajů probíhá po síti nebo USB portu. Značně se tím zvýší produktivita na stroji, protože obsluha se může koncentrovat výlučně na manipulaci s materiálem a přípravu nástrojů.
Vysekávací nástroje
U vysekávání nejsou často žádné dvě aplikace stejné a každý požadavek je jiný. Dokáže je splnit komplexní nabídka nástrojů a nástrojových systémů, která je zaměřená na maximální optimalizaci produktivity a výrobních postupů.
Konstrukce nástrojů, prémiové nástrojové oceli, povlaky a šířka sortimentu výrazně zvyšují výkonnost vysekávacích lisů u vysekávacích a tvářecích aplikací.
Technická specifikace

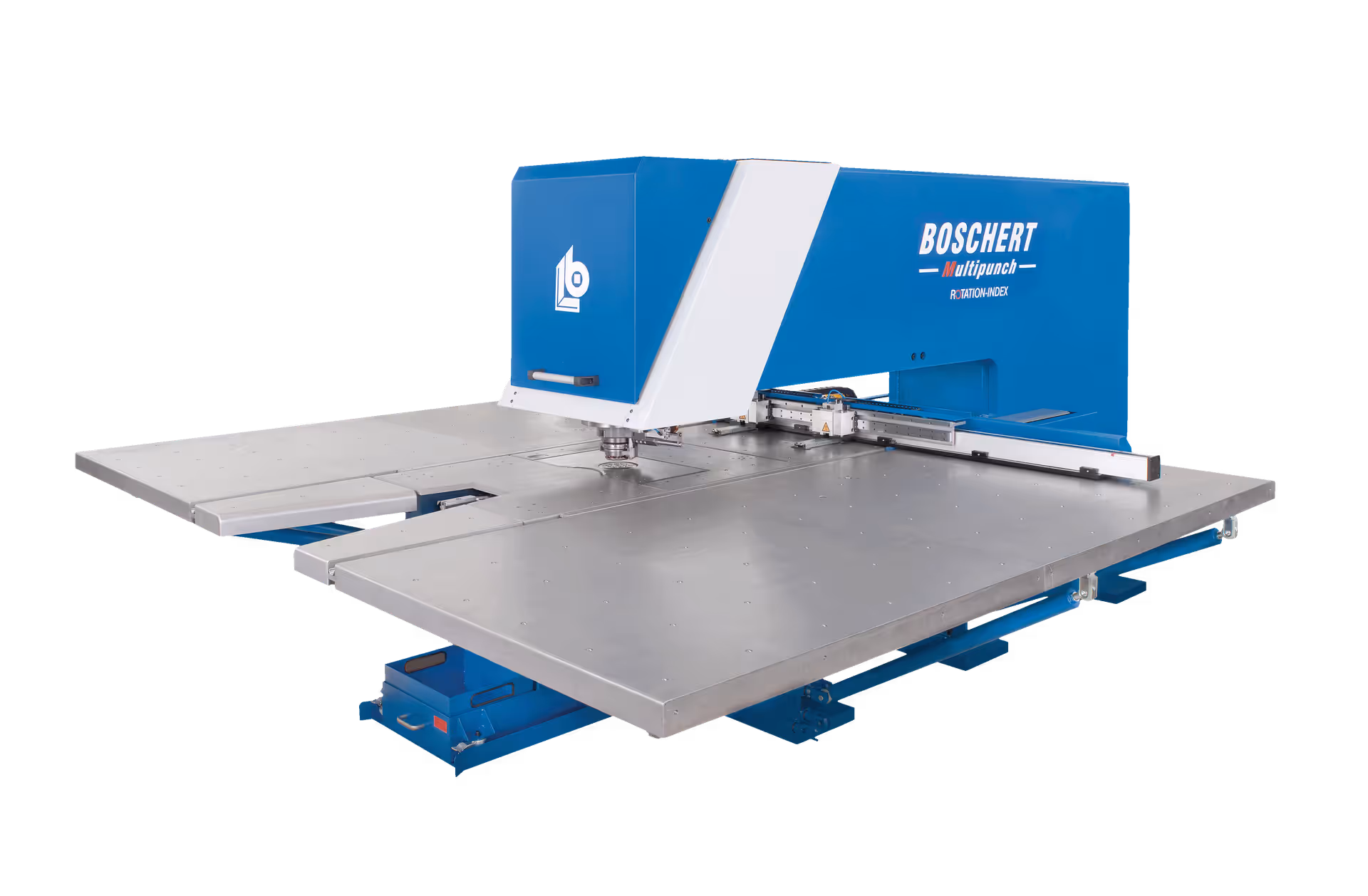

| Boschert MultiPunch | 1000 | 1250 | 1500 | 1500 |
|---|---|---|---|---|
| Typ rámu | C-rám | C-rám | C-rám | C-rám |
| Formát plechu (mm) | 1000 x 2000 | 1250 x 2500 | 1500 x 3000 | 1500 x 4000 |
| Lisovací síla (kN) | 280 | 280 | 280 | 280 |
| Max. hmotnost plechu (kg) | 200 | 200 | 200 | 200 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf | Trumpf |
| Max. průměr nástroje (mm) | 76,2 | 76,2 | 76,2 | 76,2 |
| Max. počet nástrojů (ks) | 64 | 64 | 64 | 64 |

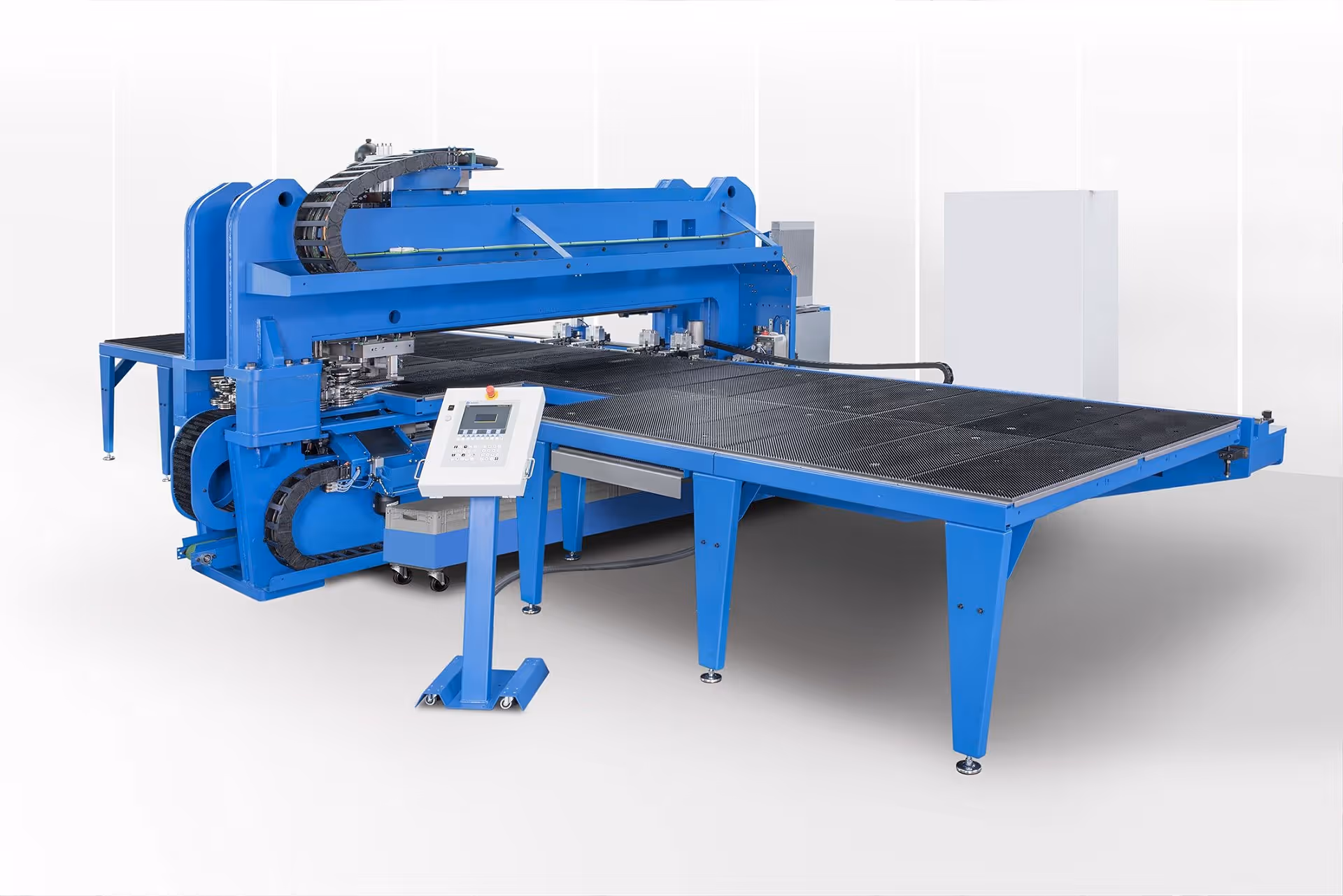

| Boschert MultiPunch | 4020 | 5020 | 6020 |
|---|---|---|---|
| Typ rámu | O-rám | O-rám | O-rám |
| Max. formát plechu (mm) | 2000 x 4000 | 2000 x 5000 | 2000 x 6000 |
| Lisovací síla (kN) | 280 | 280 | 280 |
| Max. hmotnost plechu (kg) | 400 | 400 | 400 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf |
| Max. průměr nástroje (mm) | 105 | 105 | 105 |
| Max. počet nástrojů (ks) | 96 | 96 | 96 |

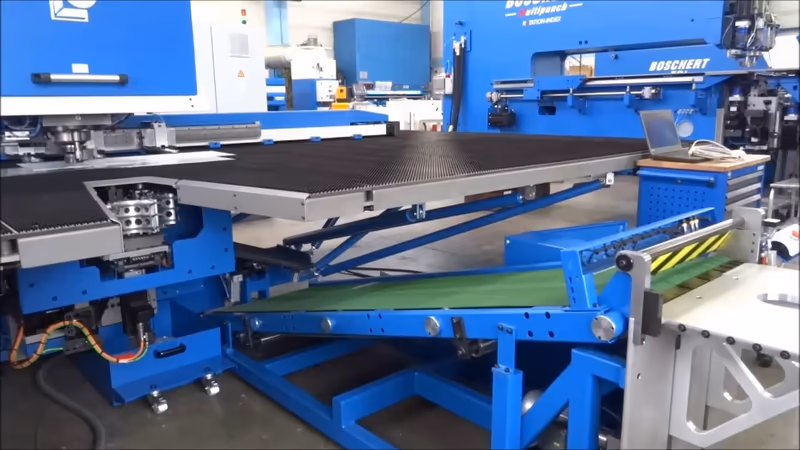

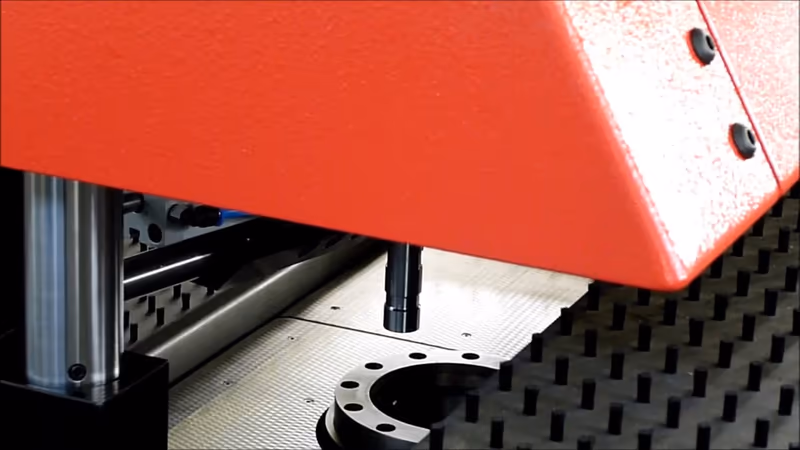

Videa a reference

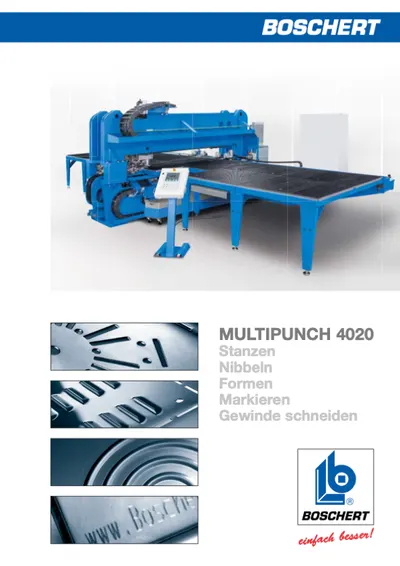

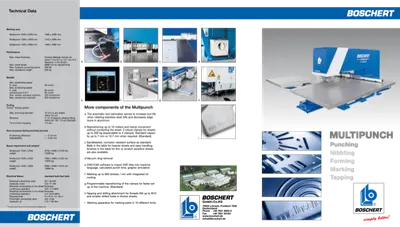

Ke stažení
