E-Brake Mini Cell
Rychlý přechod mezi různými vyráběnými díly. Kompaktní a kompletní ohýbací buňka, ideální pro plně automatickou výrobu menších a složitých dílů.
Popis technologie

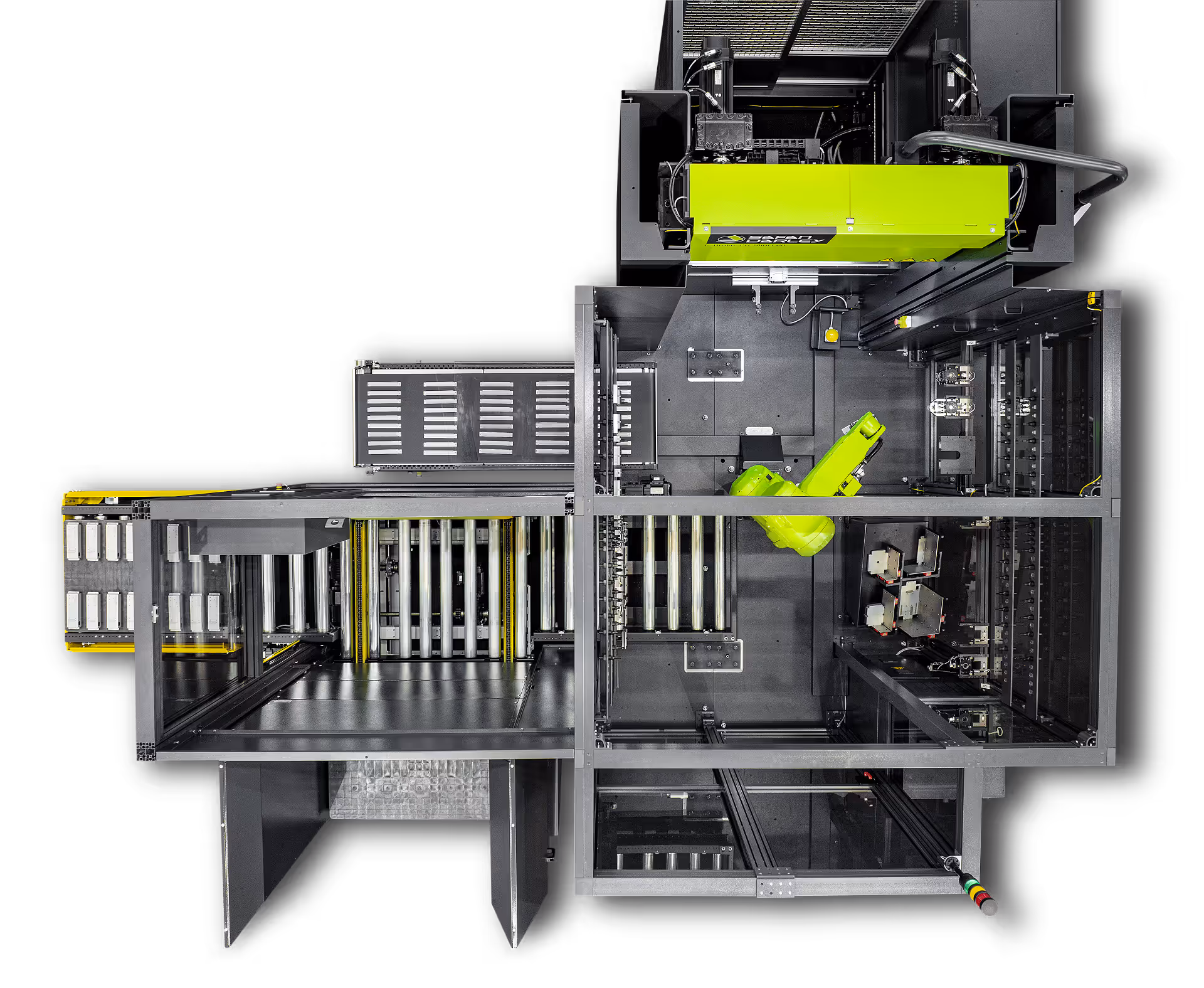

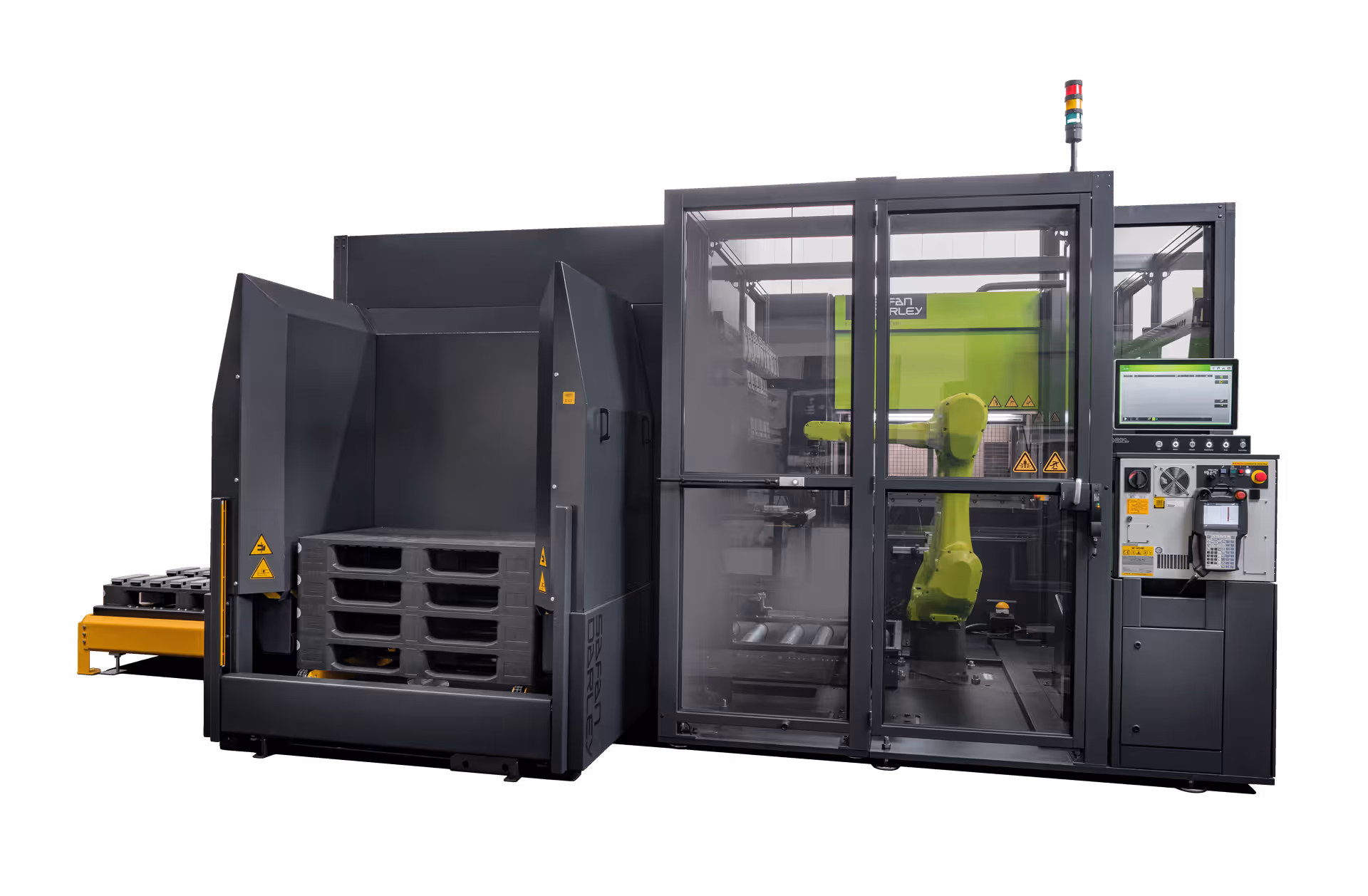

Mini Cell je kompaktní a kompletní ohýbací buňka se všemi výhodami servoelektrického ohraňovacího lisu SafanDarley E-Brake 35 a robota Fanuc s vysokým užitečným zatížením. Je ideální pro plně automatickou výrobu menších a složitých dílů a umožňuje rychlý přechod mezi různými vyráběnými díly.

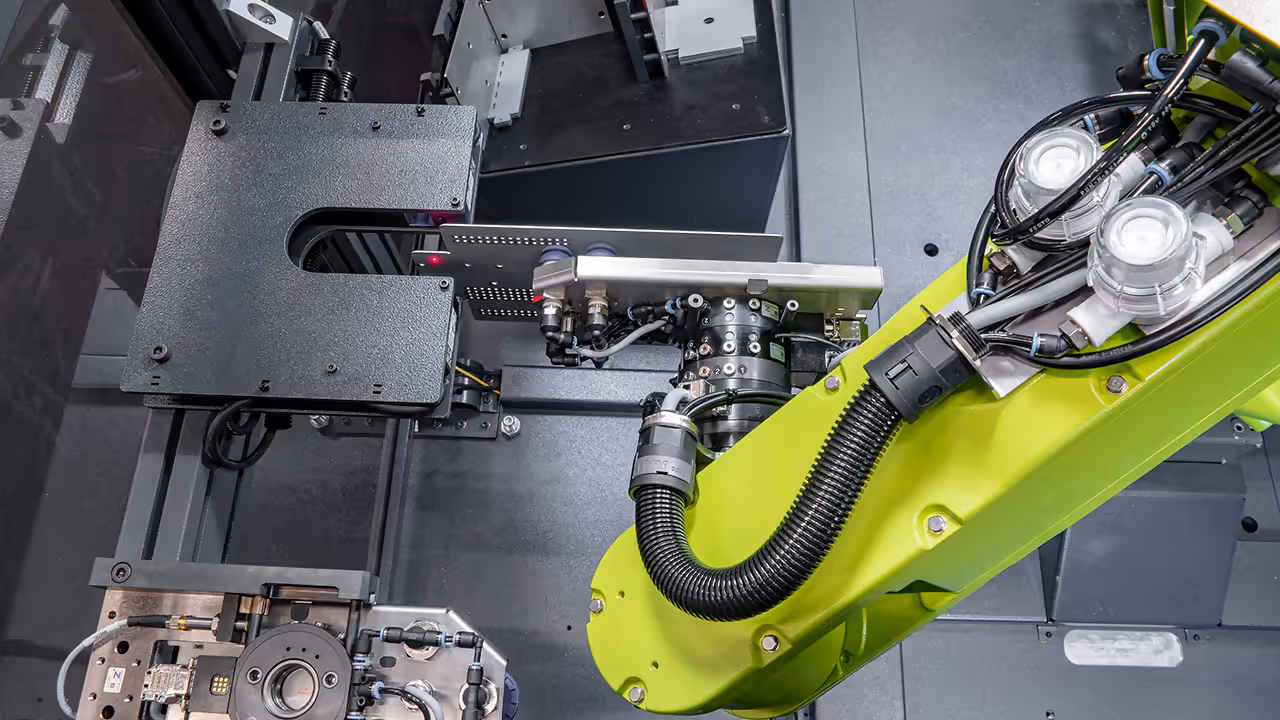

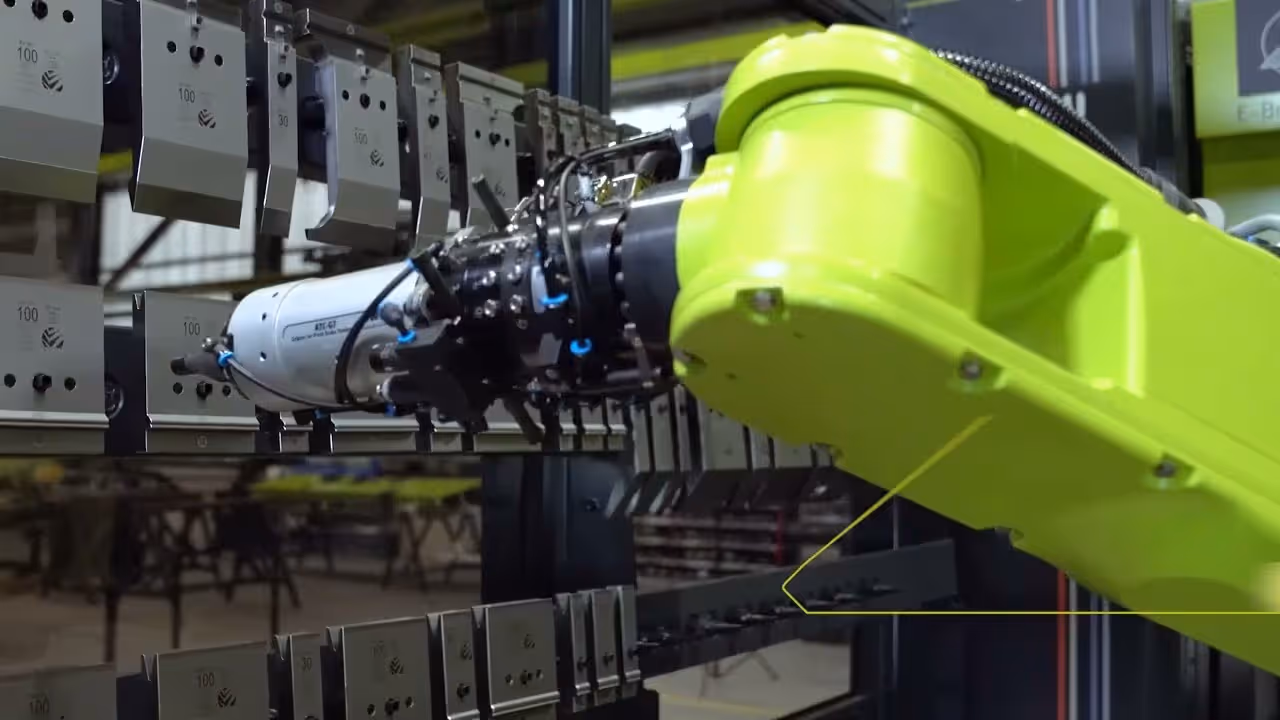

Buňka má modulární konstrukci, takže je možné přidat pouze potřebné vybavení, jako je automatická výměna nástrojů a gripperů, různé typy systémů pro vstup, výstup a skladování hotových dílů.
Možnosti technologie

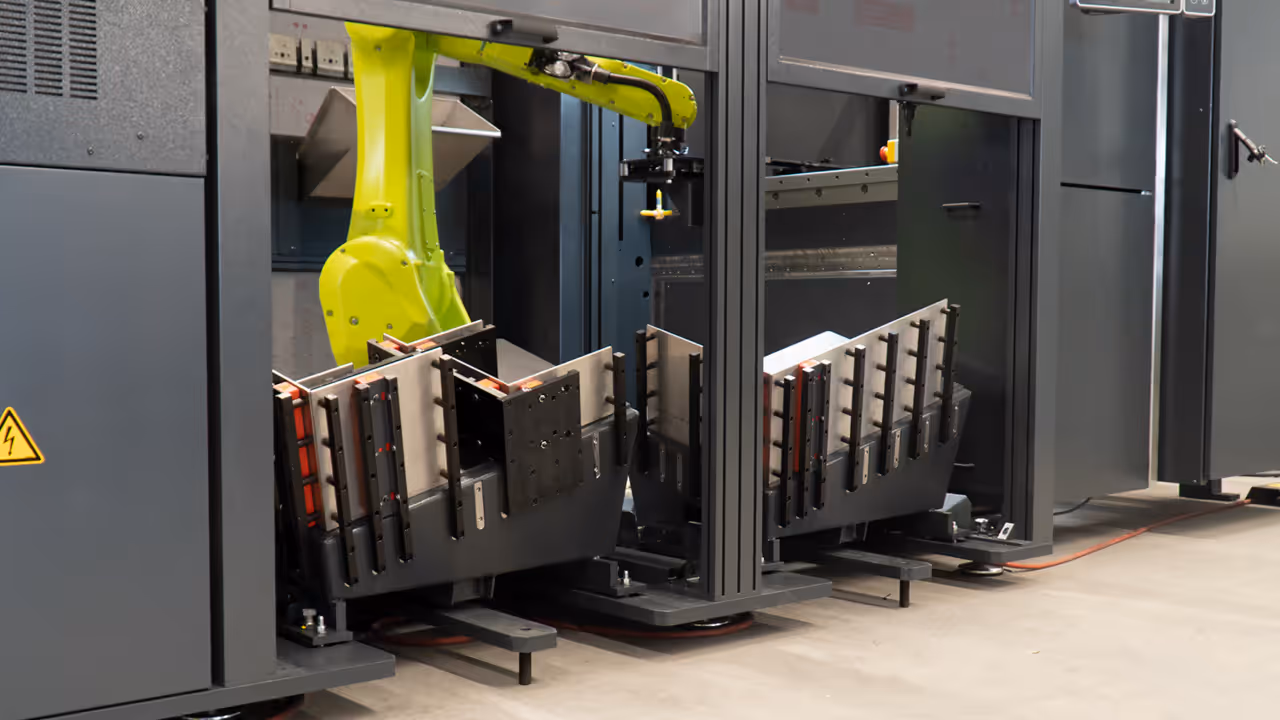

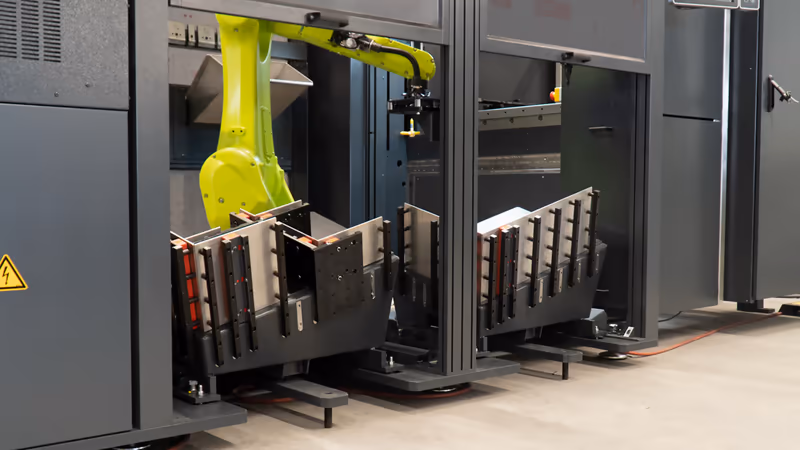

Na vstupní straně je Mini Cell vybavena dvojitými dveřmi. Přidáním dalšího stolu se zdvojnásobila kapacita a zvýšila produktivita. To umožňuje provoz po dobu delší než 8 hodin bez zásahu obsluhy.

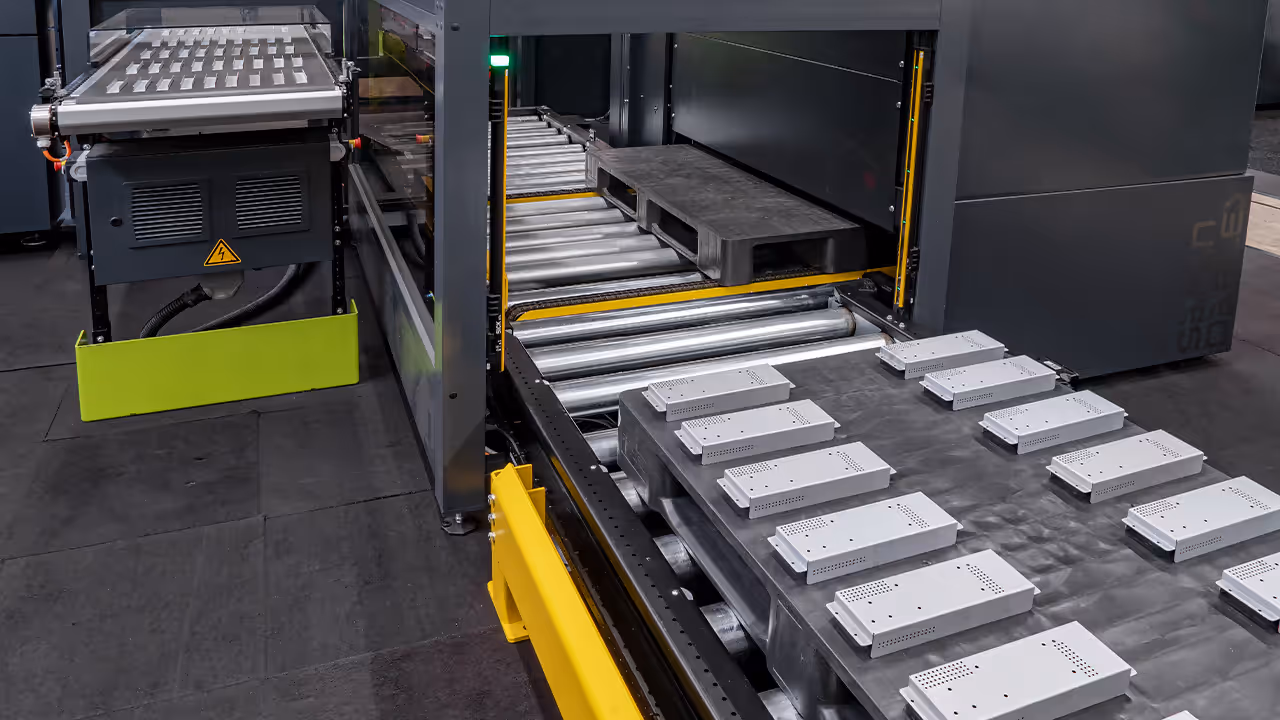

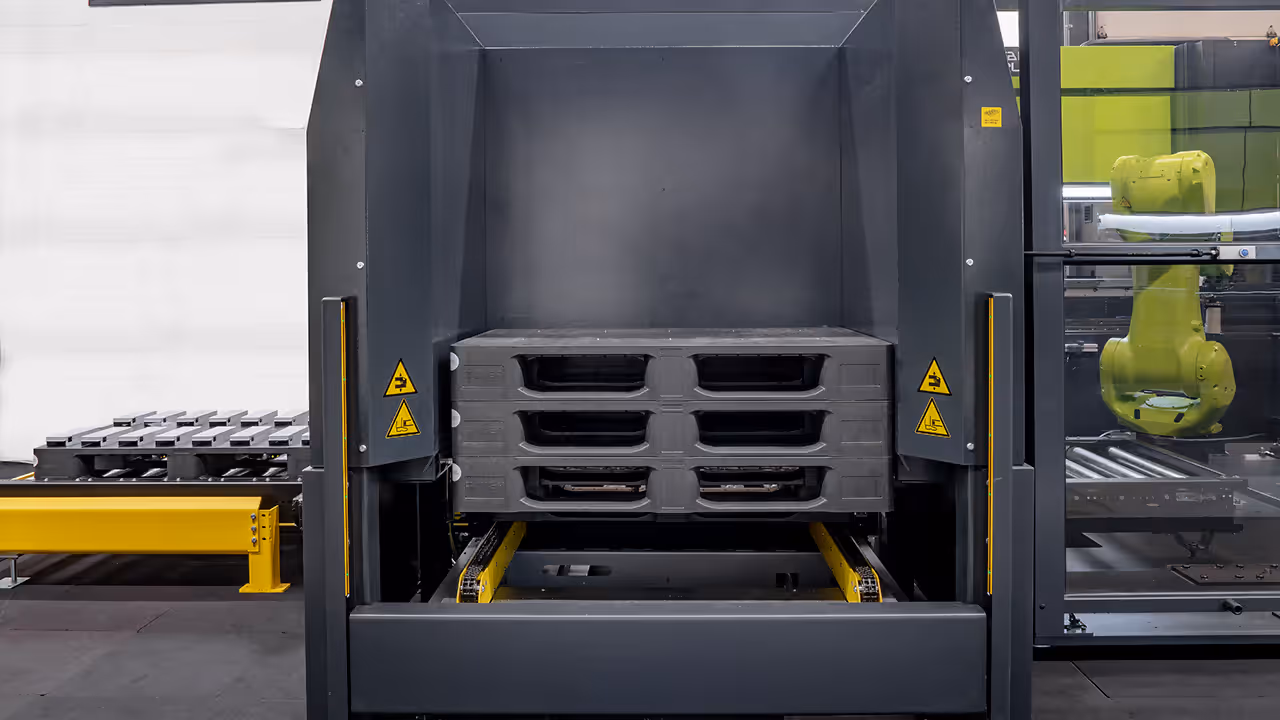

Díky variabilně konfigurovatelným vstupním stolům, výstupním systémům a skluzům dosahuje buňka optimální účinnosti.
Technická specifikace
| Princip pohonu ohraňovacího lisu | servoelektrický |
|---|---|
| Lisovací síla (kN) | 350 |
| Lisovací délka (mm) | 1 275 |
| Průchod mezi stojany (mm) | 1 350 |
| Zdvih horního beranu (mm) | 300 |
| Maximální otevření mezi upínáním (mm) | 515 |
| Hloubka zadního dorazu v ose X (mm) | 1 000 |
| Průmyslový robot | Fanuc |
| Užitečné zatížení robota (kg) | 25 |
| Maximální hmotnost dílu (kg) | 15 |
| Minimální rozměr dílu (mm) | 50 x 100 |
| Maximální rozměr dílu (mm) | 600 x 800 |
| Zastavěná plocha (mm) | 5 000 x 2 600 |
