- Absence jakéhokoli hydraulického média v systému pohonu.
- Akční model servoelektrického ohraňovacího lisu.
- Krátké cyklické časy, oproti hydraulickým lisům někdy až o 30 %.
- Průměrná spotřeba elektrické energie cca. 2 – 4 kW.
- Stabilní O – rám, zadní doraz k dispozici po celé lisovací délce.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

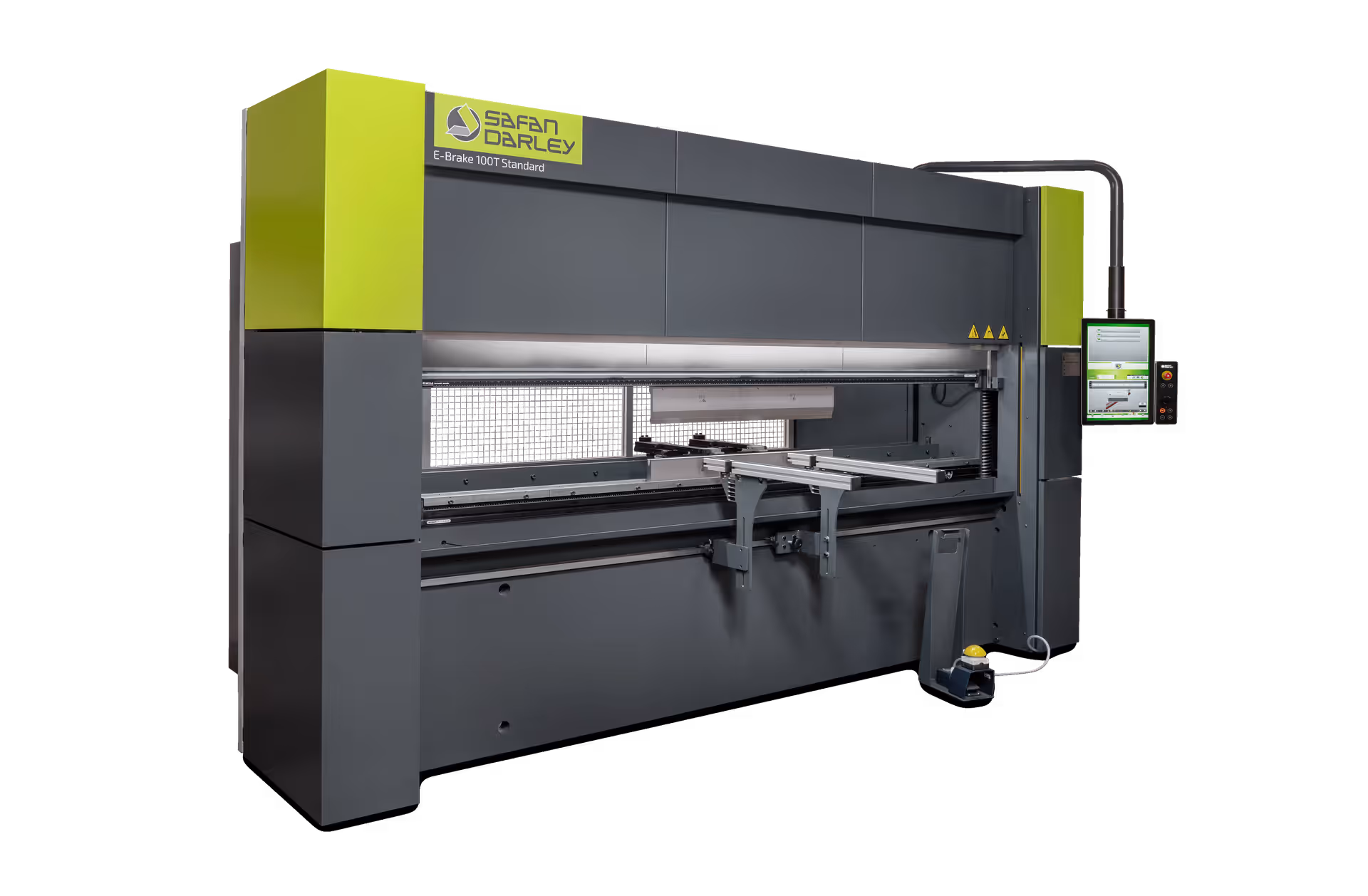

Popis technologie
E-Brake Standard má všechny výhody osvědčené servoelektrické koncepce pohonu. Přenos lisovací síly spočívá v mechanizmu s plochými řemeny a sadou otáčejících se kol na valivých ložiskách. Díky neporovnatelně vyššímu zrychlení a zpomalení beranu dosahuje vyšší produktivitu než je tomu u hydraulických lisů.
Důležitou součástí základní výbavy je rychloupínání nástrojů a bombírovací stůl Wila. V porovnání s modely Premium a Ultra má menší možnosti v další volitelné výbavě.
Možnosti technologie
Ideální kombinace velikosti lisovací síly a délky pro široké spektrum výrobních požadavků. Součástí základní výbavy je sada horních a dolních lisovacích nástrojů Wila New Standard a programovatelná světelná závora SICK.
Duální obrazovka umožňuje při spuštění programu paralelní zobrazení různých aplikací a souborů.
Software
AutoPOL BendSim Unfold
AutoPOL je výkonný offline software do kanceláře. Výhodami jsou práce v 3D prostředí, přímý import 3D modelů z CAD aplikací SolidWorks, Solid Edge, Autodesk Invertor, Parasolid, Catia V4/V5, Pro/ENGINEER, Siemens NX/Unigraphics atd., maximalizace produktivity a záruka přesnosti finálního výrobku.
Programování probíhá ve třech jednoduchých a z velké části plně automatizovaných krocích.
Automatizace
Součástí automatizovaných řešení je jeden nebo více robotů, které jsou vybaveny pneumatickými, magnetickými nebo mechanickými držáky výrobků. Hlavní robot může být umístěn buď na pevné pozici, nebo na pojezdových kolejnicích před ohraňovacím lisem, případně na portálu.
Systémy je možné vybavit různými doplňkovými funkcemi a technologiemi s propojením na jiné výrobní procesy před, nebo po ohraňování.
Ohraňovací nástroje
Moderní technologie ohraňování zvyšují produktivitu výroby. Aby mohla být tato priorita splněna, jsou k nutné správné ohraňovací nástroje, upínací systémy a bombírovací stoly.
U ohraňovacích nástrojů úroveň jejich kvality garantuje použitý základní materiál, tepelné zpracování pracovních ploch, maximální zatížení, přesnost tolerancí rozměrů a rozsah nabídky tvarů, velikostí a segmentací.
Technická specifikace
| SafanDarley E-Brake Standard | 100 | |
| Princip pohonu | servoelektrický | |
| Lisovací síla | kN | 1000 |
| Lisovací délka | mm | 3060 |
| Průchod mezi bočnicemi | mm | 3160 |
| Max. otevření mezi upínáním | mm | 415 |
| Hloubka zadního dorazu v ose X | mm | 1000 |
