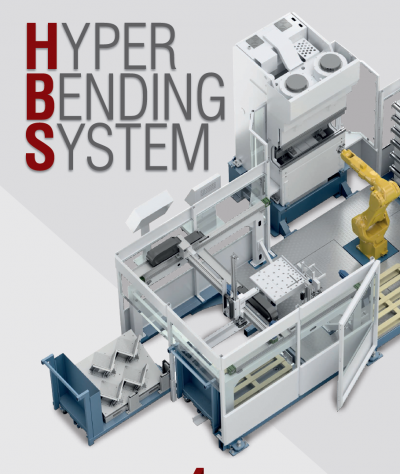

STARMATIK Hyper Bending System
Kompaktní a plně automatická robotická buňka. V kombinaci se servoelektrickým ohraňovacím lisem SafanDarley garantuje nejpřesnější a nejrychlejší ohýbání.
- Plná výbava zabezpečí kontinuální a automatickou výrobu.
- Vysoceproduktivní výroba, minimalizovaná manuální obsluha.
- Kompaktní konstrukce s malou zastavěnou plochou.
- Na vstupu dva vozíky a automatický portálový zakladač.
- Na výstupu pásový dopravník a paleta.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie
Polotovary vstupují do buňky dvěma navzájem nezávislými vozíky. Vozík pro malé polotovary je rozdělený na čtyři části s max. rozměrem 250 x 250 mm. Portálový zakladač s řízenými osami X, Y a Z paralelně s ohýbáním založí polotovar na centrovací stůl, ze kterého jej odebere průmyslový robot. Automatická výměna ohraňovacích nástrojů a držáků zaručuje efektivitu i při malých výrobních dávkách.
Větší hotové výrobky robot vykládá na paletu. Menší výrobky vystupují z pracovního prostoru buňky bez jejího zastavení na motorizovaném pásovém dopravníku.
Možnosti technologie
Ohýbací buňka je ideální pro produktivní a přesnou výrobu malých výrobků. Flexibilní výběr ohraňovacího lisu s lisovací délkou až do 2040 mm umožní plně automatickou práci na více pracovních stanicích.
STARMATIK Hyper Bending System zabezpečí kontinuální výrobu finálních výrobků s různým stupněm složitosti.
Software
STARMATIK SIMULEASY
V programovacím softwaru STARMATIK SIMULEASY se offline programuje ohraňovací lis i ohýbací robot. Software simuluje celý ohýbací proces v ohýbací buňce. Výrobek se importuje ve 2D formátu DWG / DXF, definují se ohýbací nástroje, poloha zadních dorazů, parametry ohraňovacího lisu a vše, co je potřebné pro realizaci celého ohýbacího procesu. Importovaný výrobek musí být uložen ve třech hladinách – první s vnější konturou výrobku, druhá s ohyby (indikace pořadí ohybů a úhlů pro každý ohyb) a třetí s otvory. Systém umožňuje import výrobku, definování nástrojů, ověření každého jednotlivého ohybu a generuje dráhy pohybu robota a rovněž program pro ohraňovací lis.
Technická specifikace
| STARMATIK | Hyper Bending System 40 | |
| Robotická buňka STARMATIK | ||
| Max. rozměr polotovaru | mm | 600 x 600 |
| Min. rozměr polotovaru | mm | 50 x 20 |
| Max. váha polotovaru | kg | 5 |
| Počet palet na vstupu | ks | 2 |
| Počet adres na jedné paletě | 4 | |
| Max. rozměr polotovaru na paletě, 1 polotovar | mm | 600 x 600 |
| Max. rozměr polotovaru na paletě, 4 polotovary | mm | 250 x 250 |
| Automatická výměna nástrojů | 7000 mm nástrojová kapacita | |
| Automatická výměna přísavek | 3 místa | |
| Průmyslový robot | FANUC M-20iB-25 | |
| Max. kapacita na ramenu robota | kg | 25 |
| Zastavěná plocha | m2 | 28,5 |
| Ohraňovací lis SafanDarley E-Brake 40 Premium | ||
| Princip pohonu | servoelektrický | |
| Lisovací síla | kN | 400 |
| Disponibilní délka pro osazení nástrojů | mm | 1530 |
| Zdvih beranu | mm | 300 |
| Otevření mezi upínáními | mm | 515 |
| Hloubka zadního dorazu v ose X | mm | 1000 |
