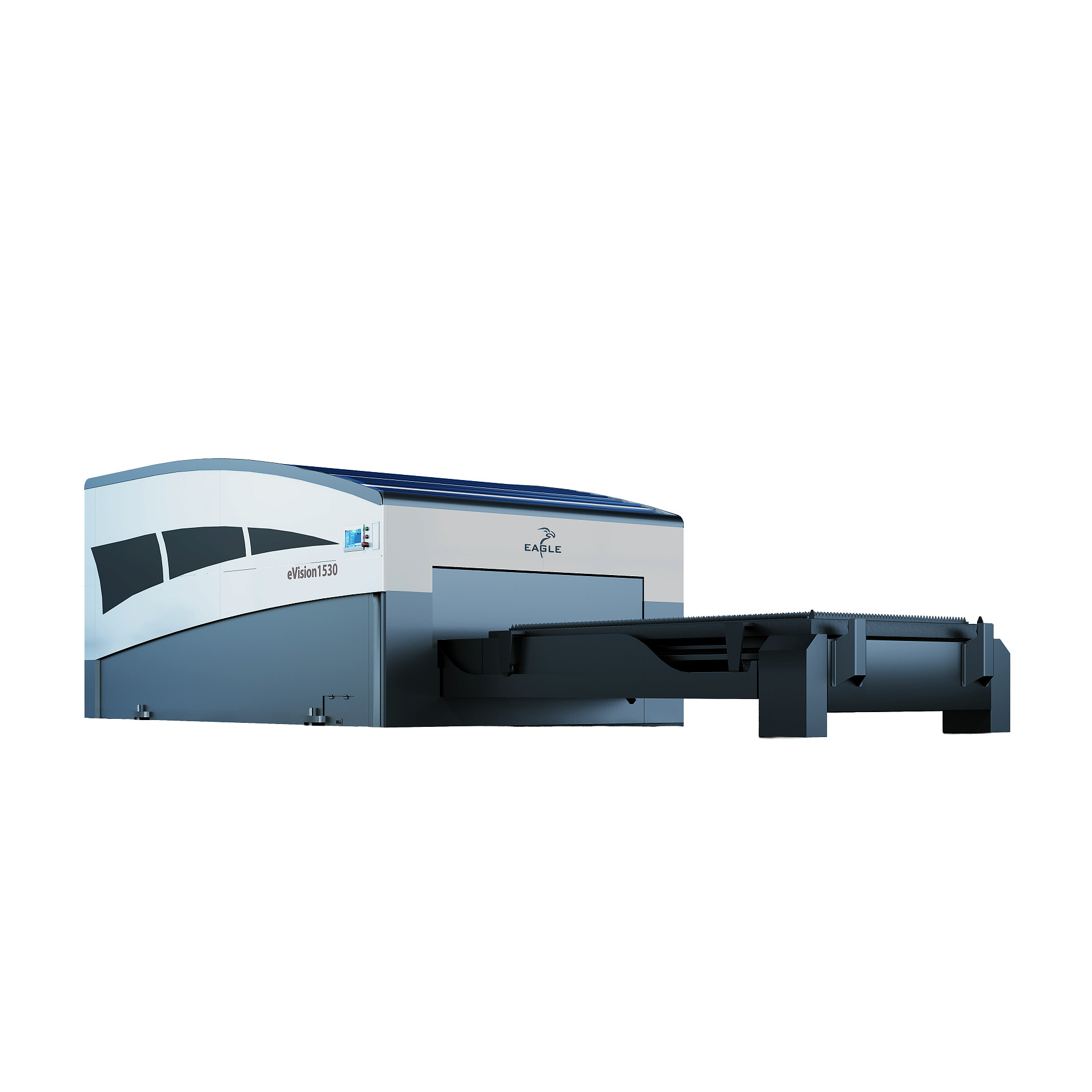

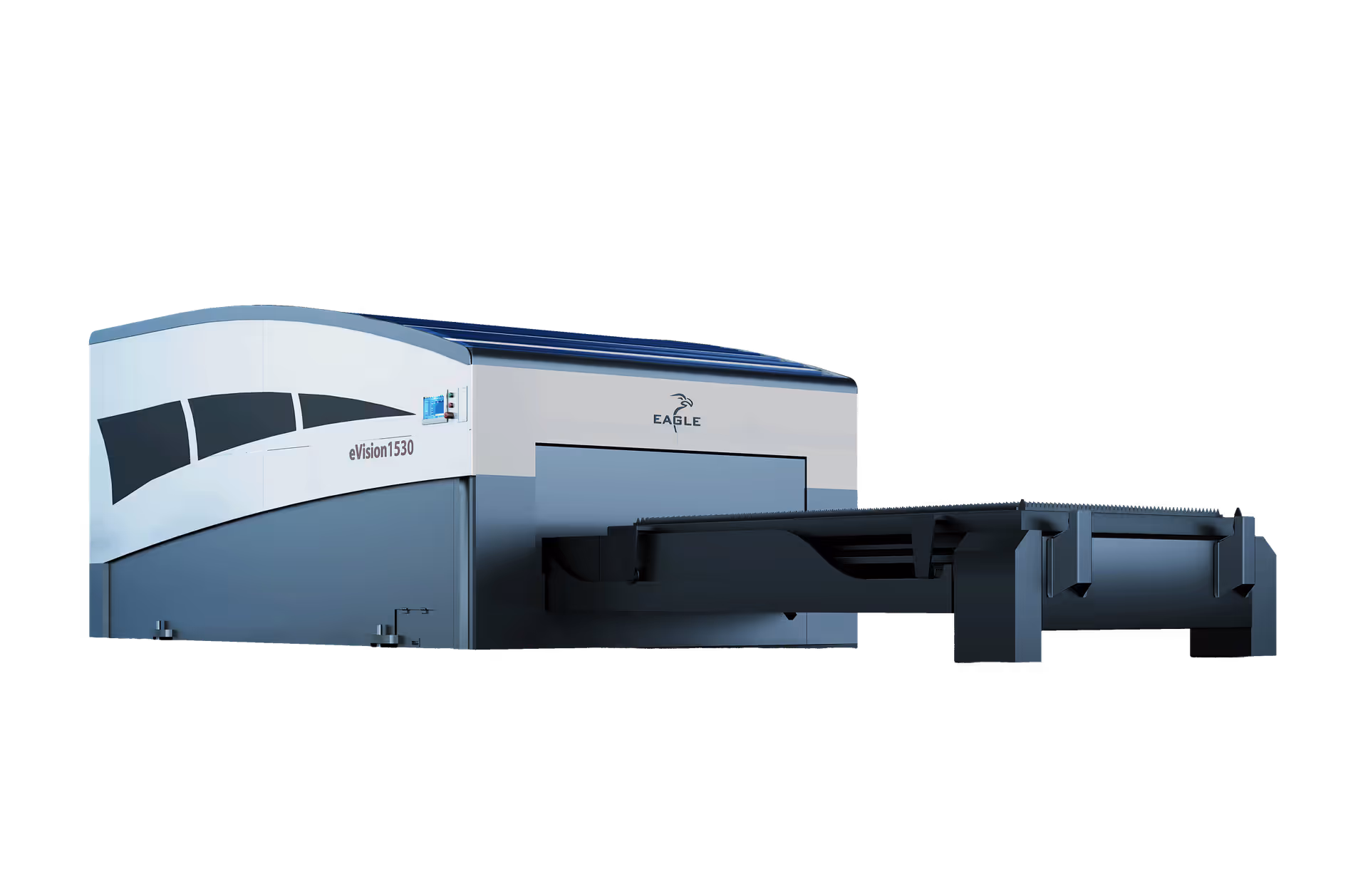

Dynamické a univerzální laserové centrum. Řešení pro různorodou výrobu v malých i velkých výrobních dávkách, pro tenké i tlusté plechy.


1 / 1

eVision

Dynamické a univerzální laserové centrum. Řešení pro různorodou výrobu v malých i velkých výrobních dávkách, pro tenké i tlusté plechy.

  • Přímé lineární pohony pro všechny osy X/Y/Z, max. zrychlení 3 G.

  • Všechny formáty s kontinuálním řezáním bez repozice stolu.

  • Ochranné sklíčko v řezné hlavě až 355 mm nad řezaným materiálem.

  • Dopravník na odpad a drobné díly v základní výbavě.

  • Rám tvoří masivní odlitek z polymerbetonu, syntetického granitu.

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

 Napište nám

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

 Napište nám

Popis technologie

Standardní výbava se skládá ze spolehlivého pevnolátkového FIBER zdroje, lineárních pohonů ve všech osách, rámu z polymerbetonu, systému super rychlé automatické výměny stolů a inteligentní řezné hlavy, která je vlastní EAGLE konstrukcí.

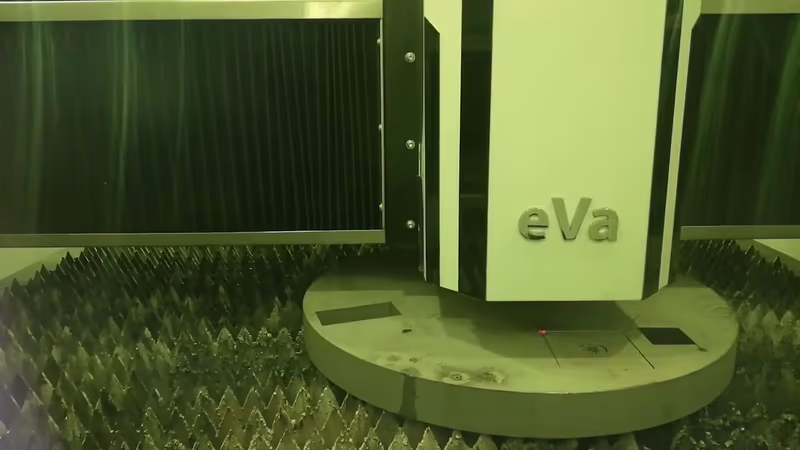

Moderní řezná hlava eVa 100% plní myšlenku, že právě řezná hlava je nejdůležitějším komponentem celého laserového systému. Svou mechanickou konstrukcí, ovládáním laserového paprsku a schopností přenosu energie překonává konkurenční řešení.

Možnosti technologie

Moderní konstrukce a rám z polymerbetonu zaručuje modelu eVision vysokou přesnost při laserovém řezání v nepřetržitém provozu. Vysoké hodnoty zrychlení, polohovací a řezné rychlosti zvyšují produktivitu výroby.

Inteligentní řezná hlava eVa umožňuje zpracovávat plechy libovolné tloušťky a typu materiálu.

Software

EAGLE standardně používá výlučně programovací software MYESFOT. Do značné míry se podílela na vývoji tohoto softwaru a implementaci nejnovějších laserových funkcí do programovacího procesu. Nespornou výhodou MYESFOT je jeho univerzálnost, která umožňuje programovat laserová centra, plazmy nebo vysekávací lisy i od jiných výrobců.

Možnosti software

Automatizace

Společnost EAGLE si velmi dobře uvědomuje hrozivý nedostatek odborné a technicky kvalifikované pracovní síly v průmyslových odvětvích v celé EU a proto dokážeme představit hned několik řešení v oblasti manipulace
a automatizace.

Automatizace procesu zvyšuje nejen produktivitu, ale současně i bezpečnost a spolehlivost plánování výroby. Dalším faktorem je značná úspora skladového a manipulačního prostoru.

Možnosti automatizace

EAGLE Loading Unit – automatický zakladač

V případě Loading Unit se jedná o plně automatické řešení zakládání výchozího materiálu. Je plně integrován s laserovým centrem a propojený s CNC řízením laseru. Instalace je velmi jednoduchá a rychlá, nároky na zastavěný prostor jsou minimální.

Cyklus naložení plechu trvá pouze 55 vteřin a probíhá bez zásahu obsluhy. Loading Unit je dostupný pro běžné formáty plechu 1250 x 2500 mm, 1500 x 3000 mm a 2000 x 4000 mm. Max. tloušťka plechu je pro všechny formáty 25 mm.

Pro lepší oddělování plechových tabulí se používají separační magnety umístěné po obvodu stolu. Jako opce je k dispozici i detekce zdvojených plechů pro další zvýšení bezpečnosti zakládacího procesu. Jednotlivé přísavky se dají manuálně ovládat, což umožňuje i manipulaci s nestandardními formáty, případně se zbytky a přístřihy.

EAGLE Crane Master – automatické zakládání a vykládání

Crane Master představuje další krok směrem k úplné autonomii výrobního procesu. Jedná se o zcela bezobslužné zakládání výchozího materiálu na výměnné paletové stoly.
K dispozici jsou dvě palety, jedna na výchozí materiál a druhá na vyřezané řezné plány, které se ukládají na sebe.

Svým velmi kompaktním designem zabere jen o málo více prostoru než standardní instalace s výměnnými stoly. Crane Master je dostupný pro běžné formáty plechu 1250 x 2500 mm, 1500 x 3000 mm, 2000 x 4000 mm, 2000 x 6000 mm a dokonce i 2500 x 6000 mm. Max. tloušťka plechu je pro všechny formáty 25 mm. Celkový cyklus pro odebrání a založení nové tabule je pouze 65 vteřin.

Řezné plány, které obsahují velmi malé dílce doporučujeme vždy spojovat s rámem mikromůstky. Předejde se tak možnému vzpříčení dílců a následné kolizi s vidlicemi vykládacího systému. Systém v základu obsahuje i řešení pro separaci plechů a pro vyšší bezpečnost vč. měření správné tloušťky plechu.

Jako opce je k dispozici i provedení pro manipulaci bez poškrábání spodní části plechové tabule. Modifikace spočívá v poplastovaném provedení manipulačních vidlic a je vhodná zejména pro zpracování pohledových materiálů, jako např. broušené nebo leštěné nerezové plechy, hliníkové slitiny, mosazné plechy a podobně.

EAGLE Crane Master Store – automatický skladový systém

Skladový systém Crane Master Store představuje špičku v oblasti řešení automatizace
a skladování výchozích plechů jako i vyřezaných řezných plánů. K dispozici jsou různá provedení podle počtu kazet, která závisí zejména na výšce stropu ve výrobní hale. Výchozí materiál a hotové řezné plány jsou skladovány v kompaktní věži v případě provedení MonoTower resp. ve dvou věžích u varianty TwinTower.

Svým velmi kompaktním designem zabírá mnohem méně prostoru než samostatně stojící sklady. Crane Master Store je dostupný pro běžné formáty plechu 1250 x 2500 mm, 1500 x 3000 mm, 2000 x 4000 mm, 2000 x 6000 mm a dokonce i 2500 x 6000 mm. Max. tloušťka plechu je pro všechny formáty 25 mm. Celkový cyklus pro odebrání a založení nové tabule je pouze 65 vteřin.

Řezné plány, které obsahují velmi malé dílce, doporučujeme vždy spojovat s rámem mikromůstky. Předejde se tak možnému vzpříčení dílců a následné kolizi s vidlicemi vykládacího systému. Systém v základu obsahuje i řešení pro separaci plechů a pro vyšší bezpečnost vč. měření správné tloušťky plechu.

Jako opce je k dispozici i provedení pro manipulaci bez poškrábání spodní části plechové tabule. Modifikace spočívá v poplastovaném provedení manipulačních vidlic a je vhodná zejména pro zpracování pohledových materiálů, jako např. broušené nebo leštěné nerezové plechy, hliníkové slitiny, mosazné plechy a podobně.

U provedení MonoTower existují varianty s 10 nebo 15 kazetami. Verze TwinTower standardně nabízí 25 nebo 35 skladovacích kazet. Na přání je v obou případech možné dodat i verzi s jiným počtem kazet.

Technická specifikace

EAGLE eVision 1530 2040 2060 2560
Formát plechu bez repozice mm 1500 x 3000 2000 x 4000 2000 x 6000 2500 x 6000
Výkon laserového zdroje kW 4 až 40 4 až 40 4 až 40 4 až 40
Zrychlení os G 3 3 3 3
Max. simultánní polohovací rychlost os m/min 180 180 180 180
Max. řezná rychlost m/min 150 150 150 150
EAGLE eVision 2580 3080 25120 30120
Formát plechu bez repozice mm 2500 x 8000 3000 x 8000 2500 x 12000 3000 x 12000
Výkon laserového zdroje kW 4 až 40 4 až 40 4 až 40 4 až 40
Zrychlení os G 3 3 3 3
Max. simultánní polohovací rychlost os m/min 180 180 180 180
Max. řezná rychlost m/min 150 150 150 150
EAGLE eVision 25160 30160
Formát plechu bez repozice mm 2500 x 16000 3000 x 16000
Výkon laserového zdroje kW 4 až 40 4 až 40
Zrychlení os G 3 3
Max. simultánní polohovací rychlost os m/min 180 180
Max. řezná rychlost m/min 150 150

Videa a reference (1 z 1)

Ke stažení

EAGLE 2022
32MB

Stáhnout

EAGLE eVision technická data
12MB

Stáhnout
