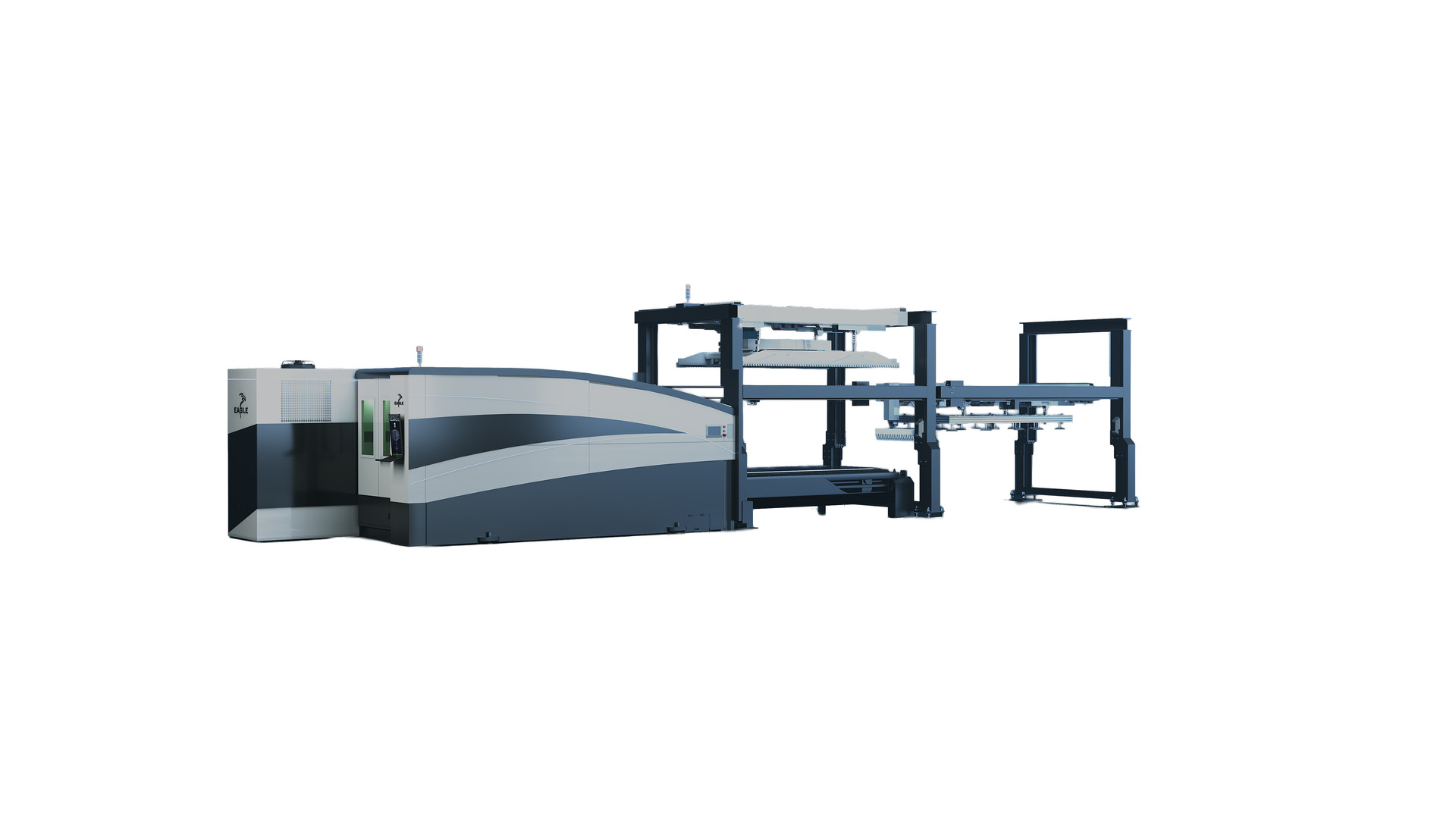

CraneMaster – automatizované nakládání a vykládání
Řada plně automatizovaných systémů se simultánním nakládáním a vykládáním plechů a vyřezaných výrobků. Zaměřuje se na vysokou produktivitu a efektivní manipulaci s materiálem.
- Plynulá výroba – nový plech se nakládá současně s vykládáním hotových výrobků.
- Kompaktní konstrukce – zaujímá jen o málo více místa než laser s výměnnými stoly.
- Modularita a flexibilita konfigurace dle výrobních potřeb.
- Standardně splňuje mnoho požadavků bez nutnosti speciálních řešení.
- Robustní rám s přesnými pohyby, vysokou stabilitou a spolehlivostí.
Popis technologie
CraneMaster představuje další krok k plné autonomii výrobního procesu. Jde o bezobslužné nakládání vstupního plechu a vykládání vyřezaných výrobků z výměnného stolu. V základním provedení jsou k dispozici dvě stanice – jedna pro vstupní plech a druhá pro hotové výrobky, které se ukládají do stohu.
Řada automatizovaných systémů nabízí různá řešení včetně prodloužených verzí, které umožňují zachování přístupu k výměnnému stolu pro ruční zakládání a vykládání při menších a kusových sériích.
Možnosti technologie
Lze zvolit levostrannou nebo pravostrannou instalaci, rozšíření o další nakládací a vykládací stanice, automatické vykládací stoly nebo kombinaci dvou laserů s jedním automatizačním systémem.
Vykládací dopravník zefektivňuje třídění a usnadňuje manipulaci s různými výrobky, materiály a tloušťkami bez přerušení výroby.
Technická specifikace
| EAGLE CraneMaster | 1530 | 2040 | 2060 | 2560 |
|---|---|---|---|---|
| Formát plechu (mm) | 1 500 x 3 000 | 2 000 x 4 000 | 2 000 x 6 000 | 2 500 x 6 000 |
| Nosnost přísavek pro nakládání / vidlic pro vykládání (kg) | 900 | 1 600 | 2 400 | 3 000 |
| Max. tloušťka plechu (mm) | 25 | 25 | 25 | 25 |
| Nosnost na horní ploše (kg) | 3 200 | 5 600 | 5 000 | 6 000 |
| Max. výška stohu pro vykládání (mm) | 90 | 90 | 50 | 50 |
