Dílenské účely
Lisy pro výrobu tlakových hadic v kusové a malosériové výrobě.
Popis technologie
Armovací lisy pro dílenské účely jsou nejprodávanějším typem lisů, nachází své uplatnění v široké oblasti průmyslových aplikací – v automobilovém průmyslu, v leteckém průmyslu, ve výrobě hydraulických hadic, při lisování elektrokabelů a tvarování trubek. Pohon je hydraulický. Standardně je skříň s motorem součástí stroje, ale je možné mít motorovou skříň odděleně od stroje, pro případné použití např. v automatických linkách. NMS modely jsou stroje s robustním designem, který usnadní převážení lisu.
Možnosti technologie
Lisy FINN-POWER pro dílenské účely umožňují vyrábět tlakové hydraulické hadice až do velikosti 4 “. Řízení strojů MS a UC představují nejrozšířenější systémy na trhu. MS řízení vyniká jednoduchostí obsluhy, UC řízení stroje umožňuje přizpůsobit způsob lisování dle požadavků zákazníka, standardní zalisování dle zadaného průměru lze doplnit o zalisování dle požadovaného tlaku a stupňovité zalisování, on-line sledování kvality výroby. Lisy jsou vysoce spolehlivé a zalisování koncovek vysoce přesné. Jedná se o prostorově kompaktní modely s možností instalace na pracovní dílenský stůl. Dodáváme speciální čelisti pro nestandardní aplikace.
Technická specifikace

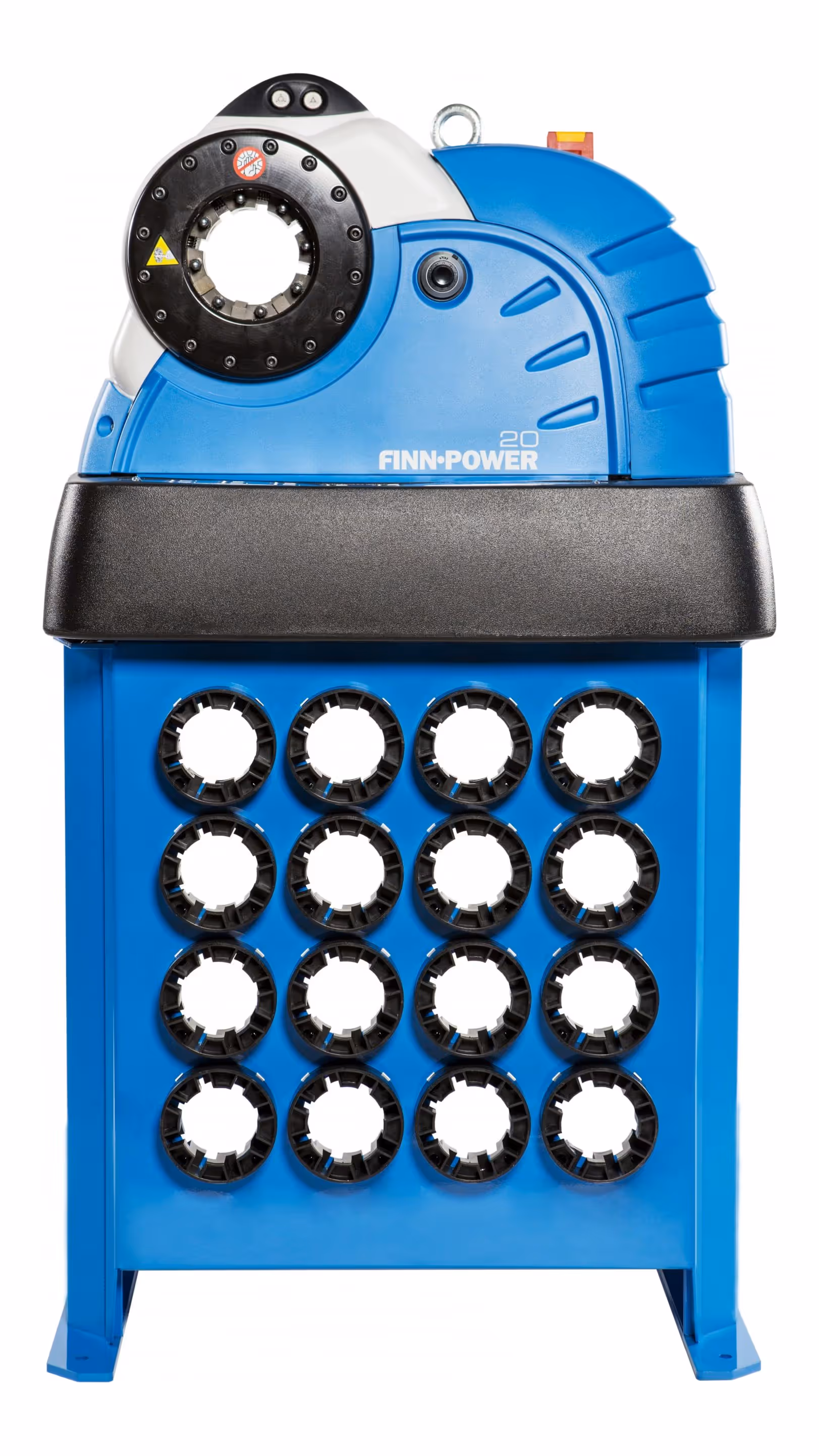

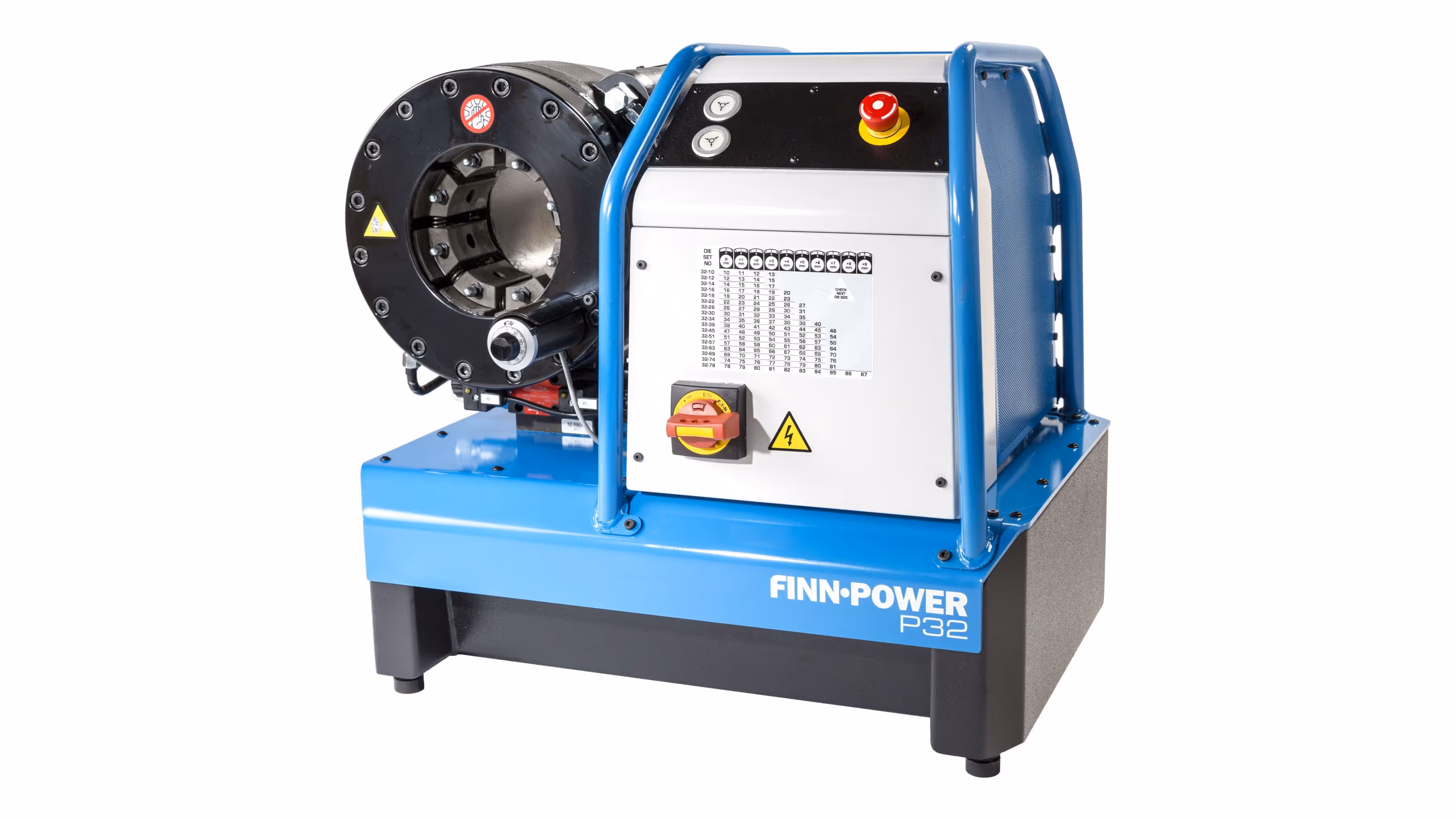

| Model | P20X | P20, P20NMS | P32X | P32, P32NMS |
|---|---|---|---|---|
| Lisovací průměr (mm) | 10 – 61 | 10 – 61 | 10 – 87 | 10 – 87 |
| Lisovací síla (kN) | 1370 | 1370 | 2000 | 2000 |
| Kapacita ³⁾ (ks/hod) | 258 / 530 ¹⁾ | 250 / 850 ¹⁾ | 134 / 411 ¹⁾ | 200 / 850 ¹⁾ |
| Světlost hadice | 1 ½ " | 1 ½ " | 2 " | 2 " |
| Typ používání čelistí | P20 | P20 | P32 | P32 |
| Maximální otevření (mm) | + 25 | + 25 | + 33 | + 33 |
| Ovládací jednotka | MS | MS / UC | MS | MS / UC |
| Příkon zařízení (kW) | 1,5 / 2,2 ¹⁾ | 1,5 / 3 ¹⁾ | 1,5 / 2,2 ¹⁾ | 1,6 / 4 ¹⁾ |

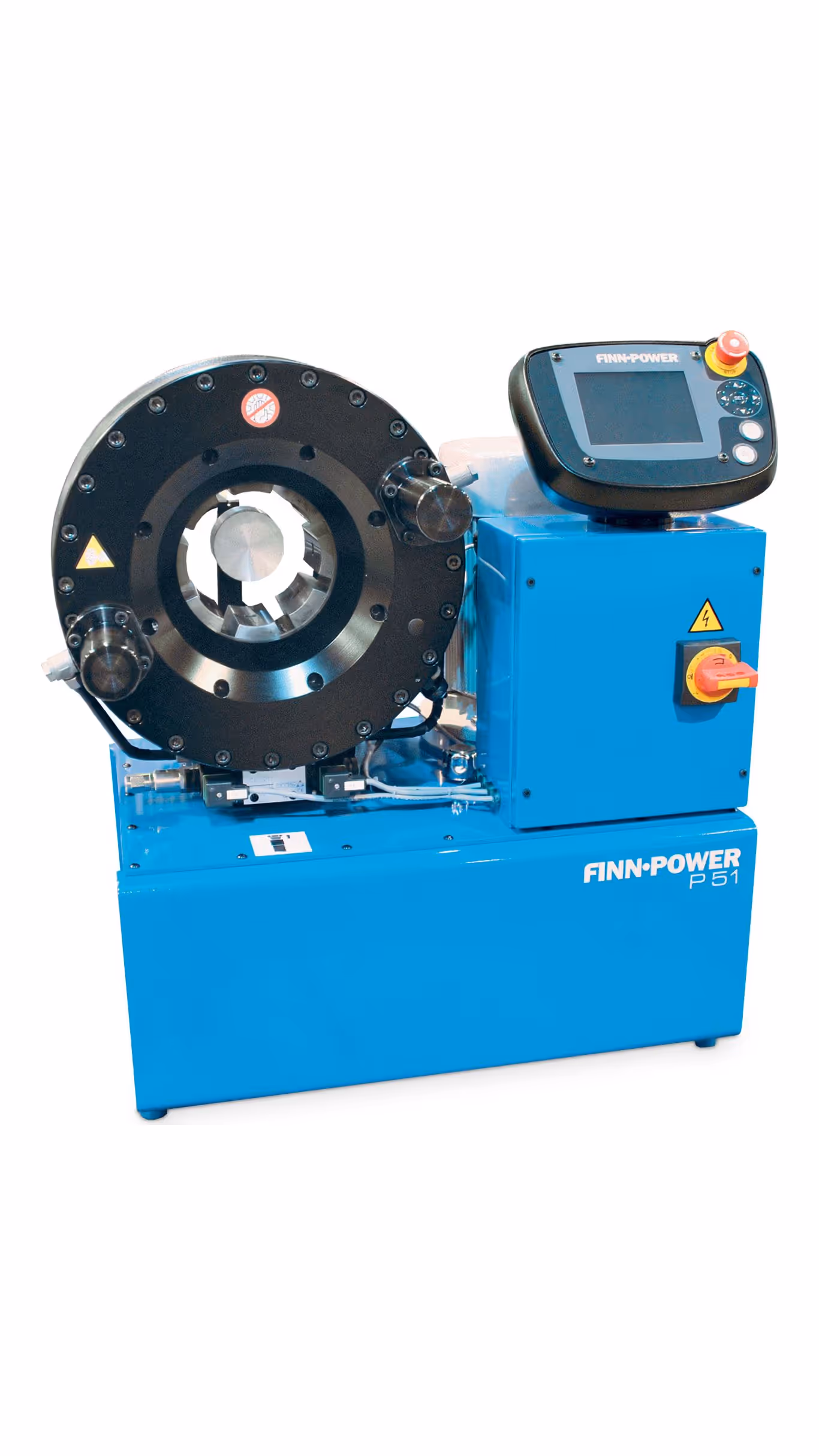

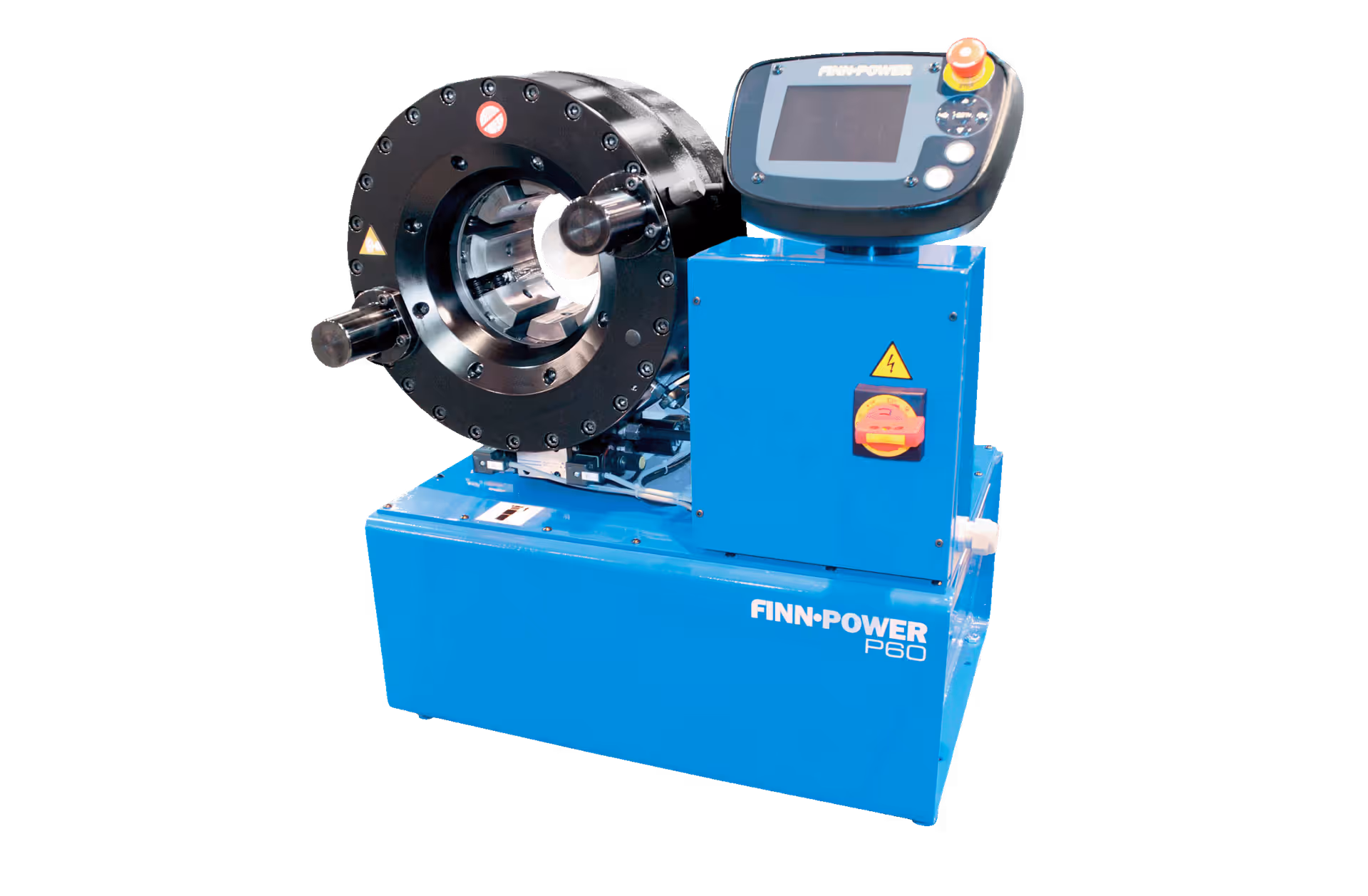

| Model | P51 | P60 |
|---|---|---|
| Lisovací průměr (mm) | 10 – 124 | 10 – 124 |
| Lisovací síla (kN) | 2800 | 2600 |
| Kapacita ³⁾ (ks/hod) | 720 | 720 |
| Světlost hadice | 2 ½ – 4 " 2) | 2 ½ – 4 " 2) |
| Typ používání čelistí | P32 + P140 | P32 + P140 |
| Maximální otevření (mm) | + 46 | + 64 |
| Ovládací jednotka | MS / UC | MS / UC |
| Příkon zařízení (kW) | 4 | 4 |
¹⁾ 1 fáze / 3 fáze
²⁾ hydraulická hadice – průmyslová hadice
³⁾ teoretická kapacita při lisování ½" hadic s pohybem čelistí ΔØ10
