- Možnost lisování tvarově složitých nebo dlouhých součástí.
- Nejmodernější způsob řízení stroje na trhu.
- Vysoká rychlost, tonáž a přesnost lisování.
- Vysoká bezpečnost lisování u S modelů.
- Rychlá výměna čelistí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

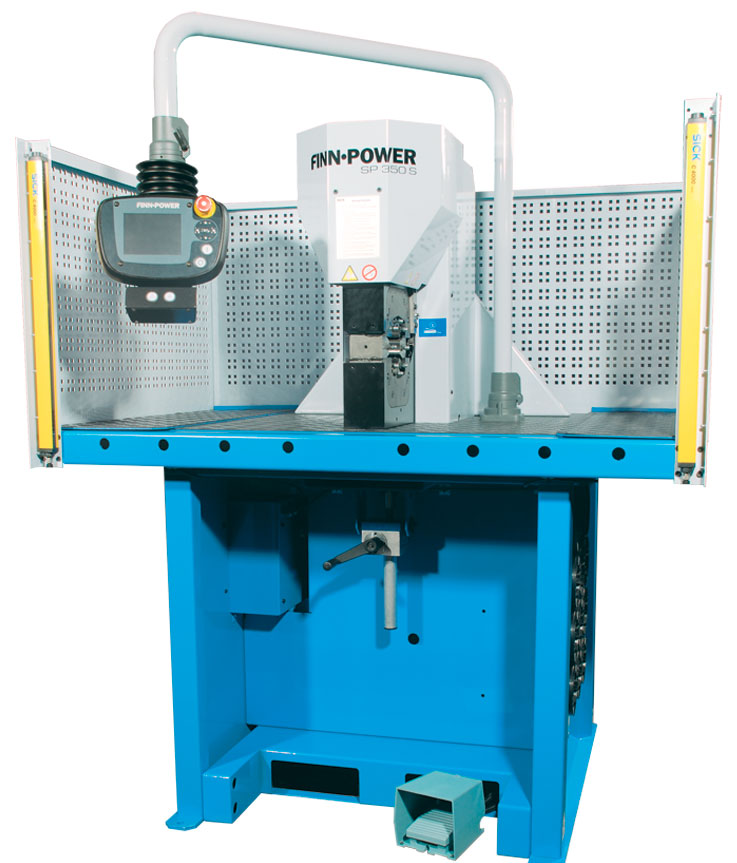

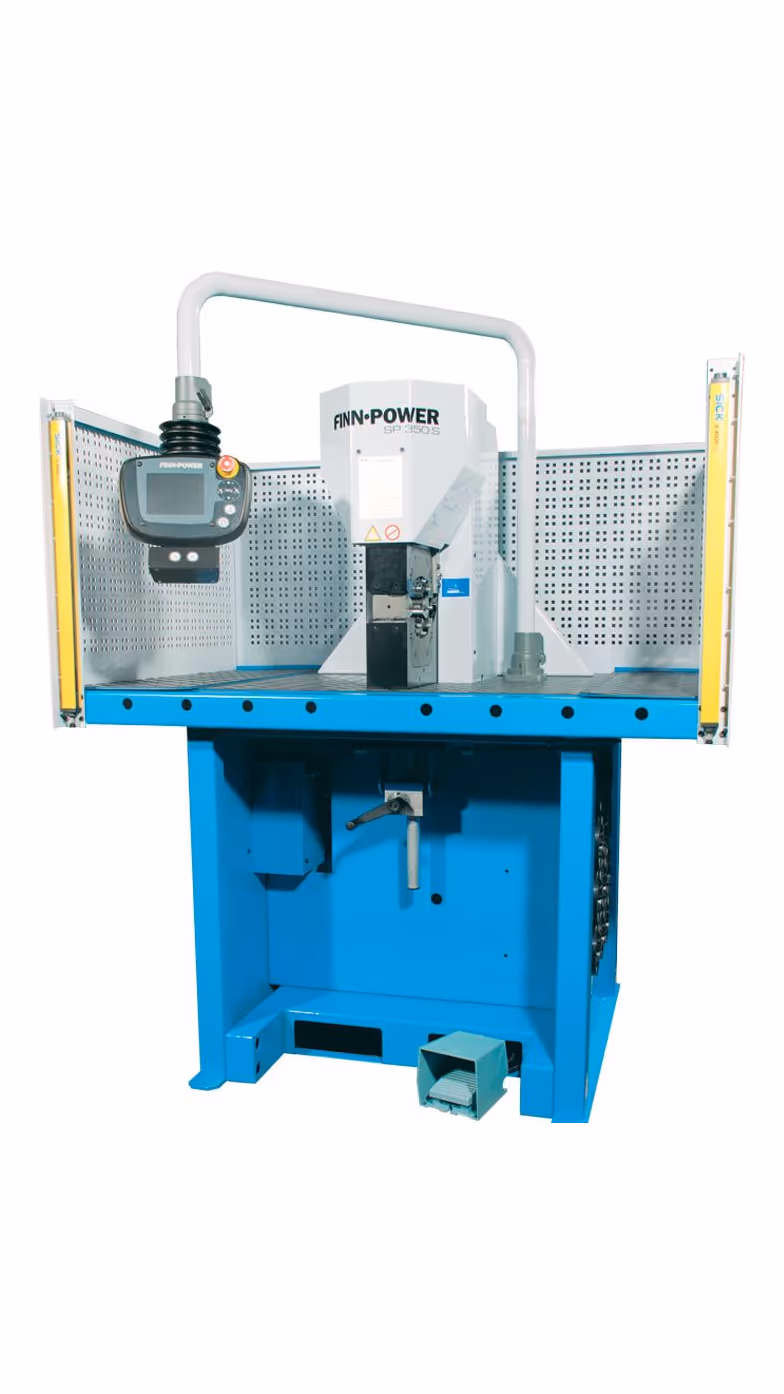

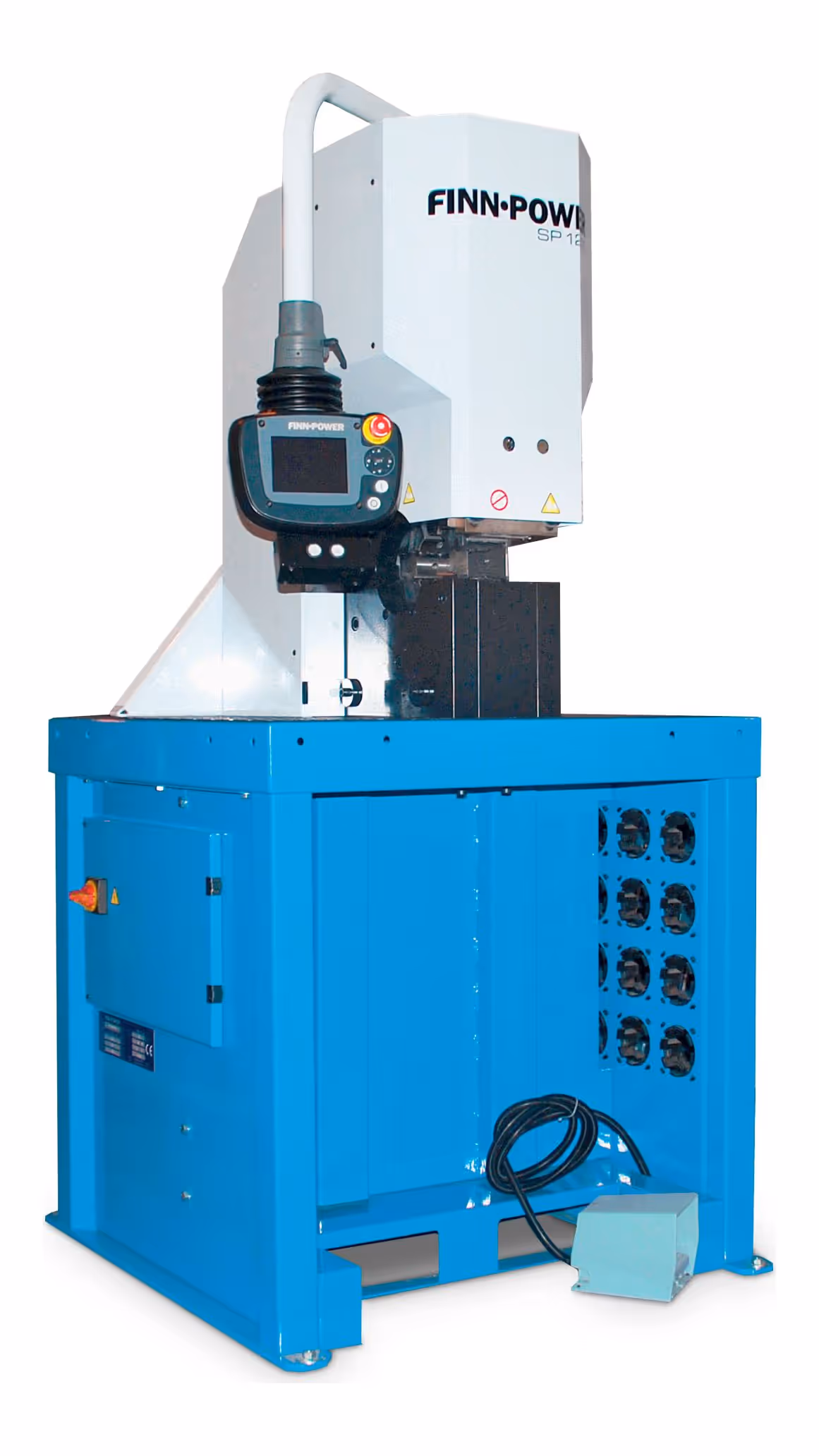

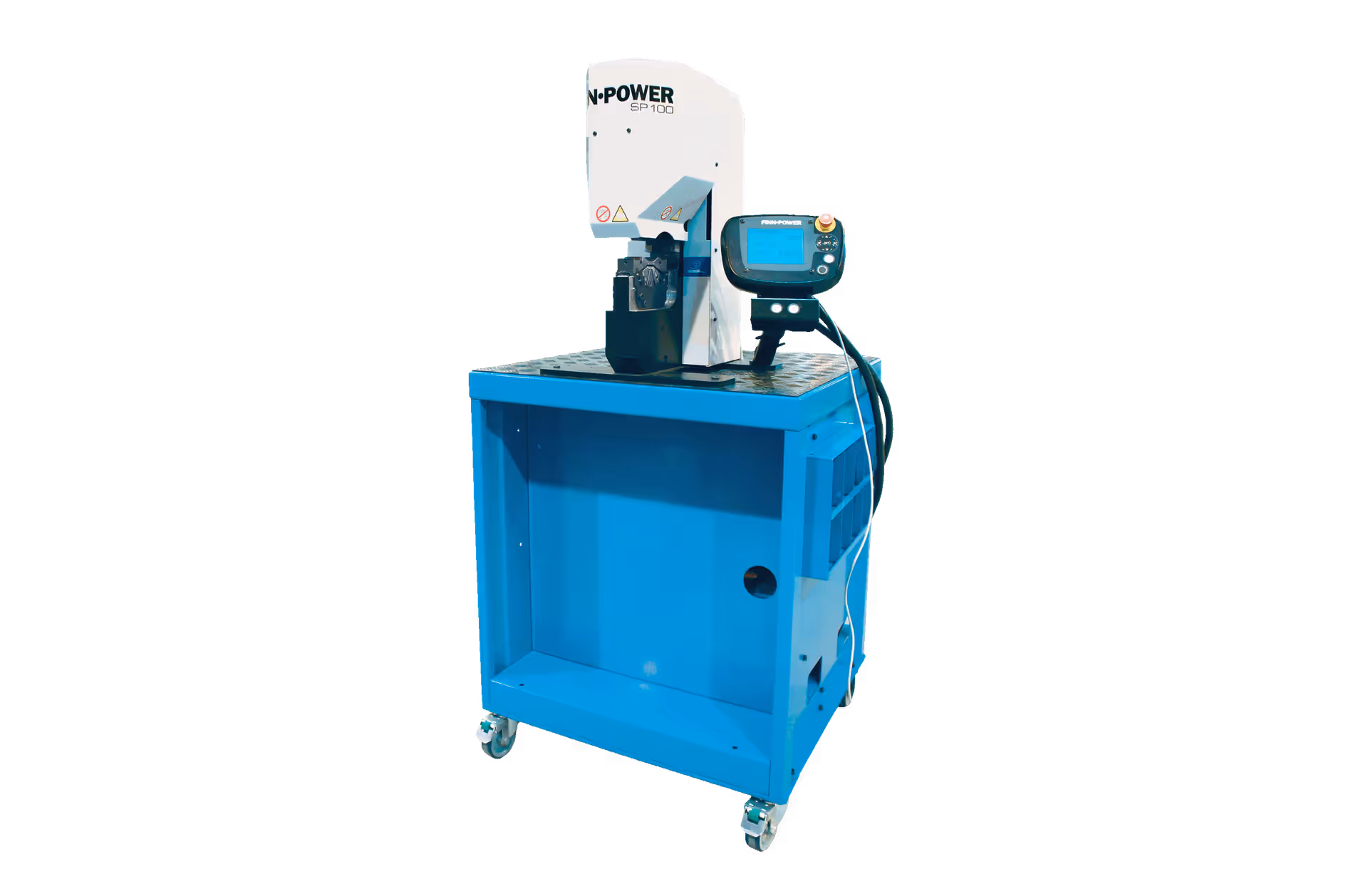

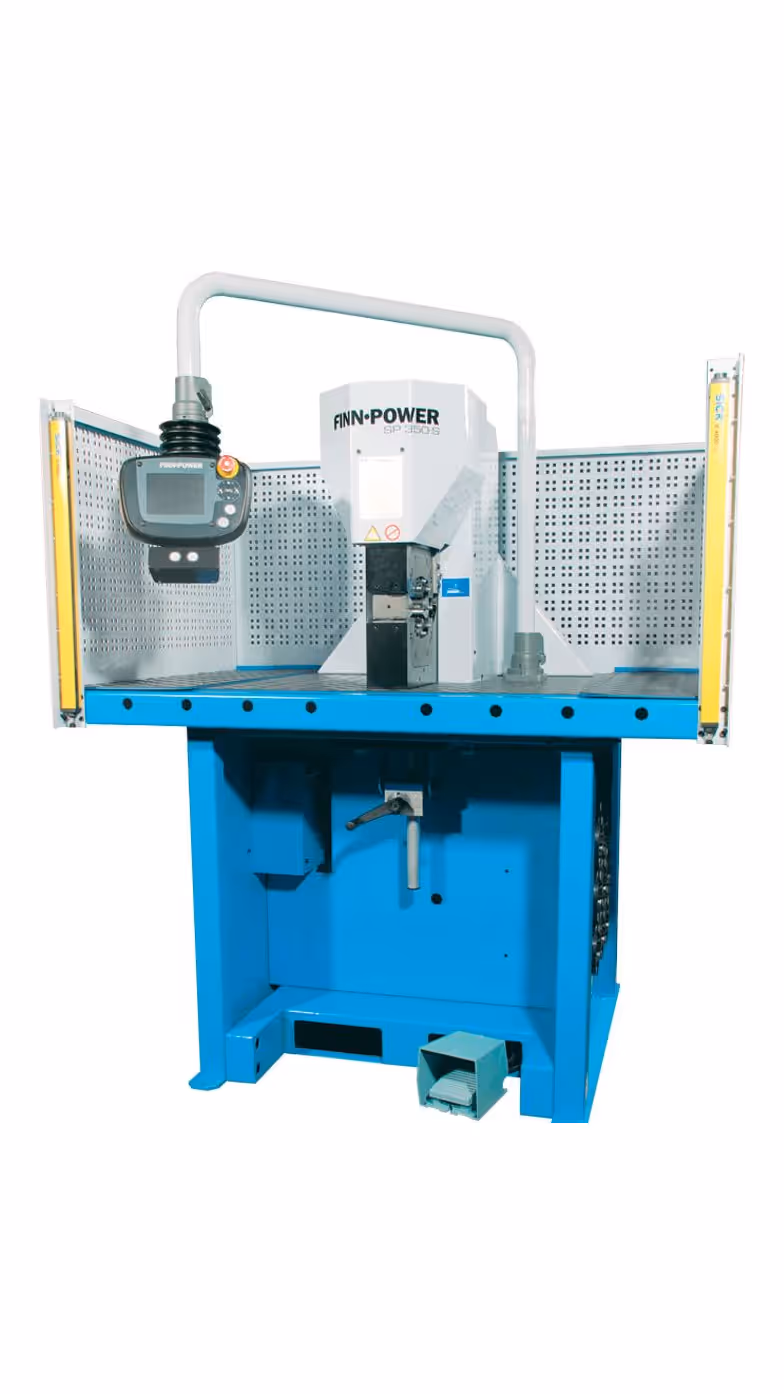

Hadicové sestavy v automobilovém průmyslu jsou často velmi zvláštních tvarů, nebo jsou sestaveny v ostrém úhlu. Standardní lisy neumožňují provlečení sestav lisovacím otvorem, proto na nich není možné takovéto sestavy lisovat. FINN-POWER přišel s řešením otevřené lisovací hlavy, která umožňuje vkládání lisovaných sestav zboku. Toto inovativní řešení umožňuje lisování tvarově složitých hadicových sestav mnohem snadněji a s vysokou přesností. Modely s označením S jsou díky své vysoké rychlosti ideální pro sériovou výrobu, bezpečnost u vysoké rychlost lisování je zabezpečena světelnou závorou. Stroje lze vybavit širokou škálou volitelného vybavení, např. dálkovým ovládáním, kamerou, automatickým mazáním čelistí, čtečkou čárových kódů atd.
Možnosti technologie

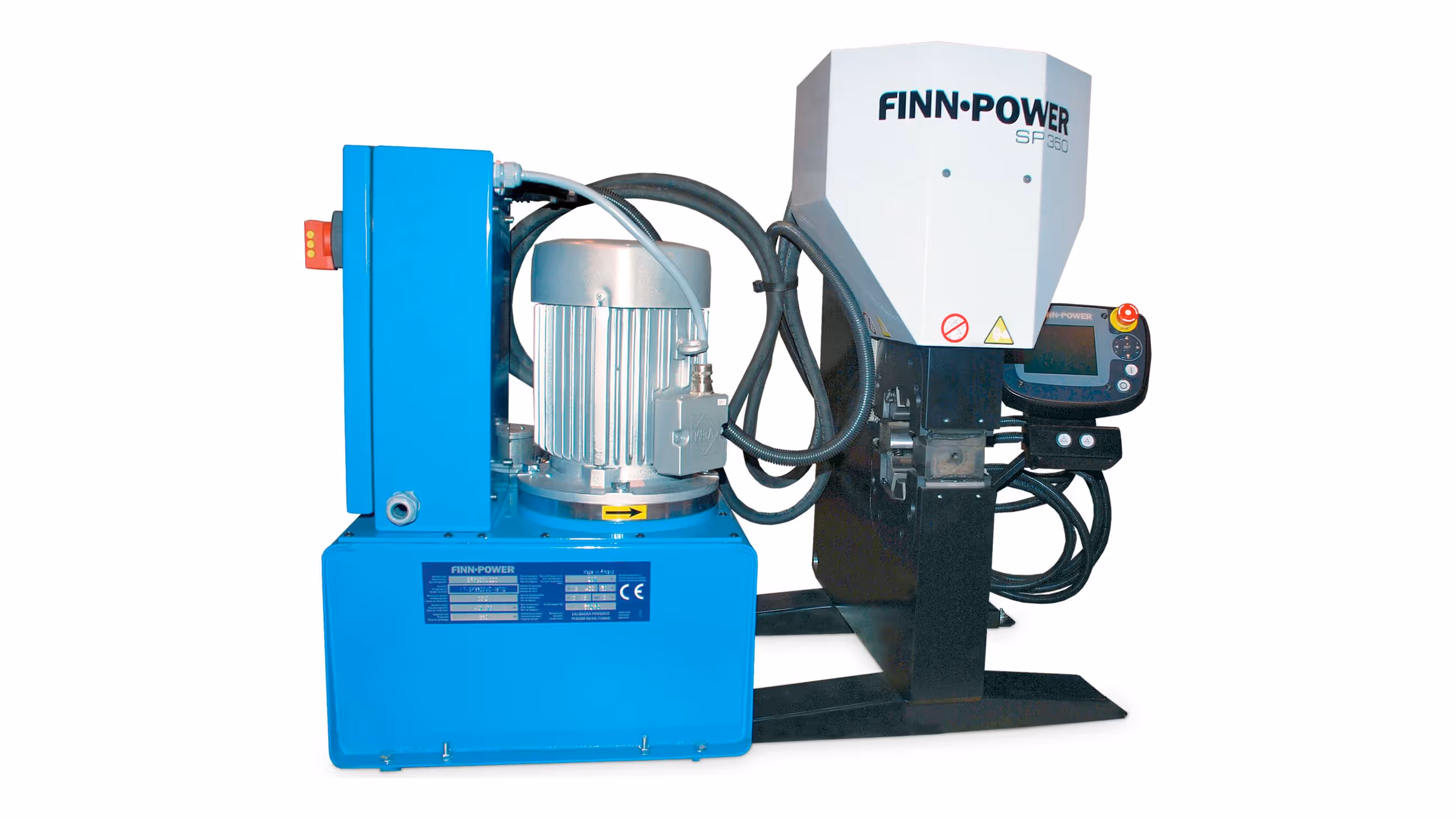

Modely strojů s označením Z mají lisovací hlavu oddělenou od hydraulické jednotky, to umožňuje stroj zařadit např. do automatické výrobní linky. Stroje jsou dodávány s UC nebo ICC řízením. UC řízení nabízí vysoký komfort ovládání a s doplňkovými funkcemi umožňuje lisování podle zadaného tlaku, stupňovité lisování a on-line sledování kvality. ICC řízení využívá navíc moderní technologie - grafické řízení lisování, čtečka čárových kódů, kamera (na 12 ” displeji), atd. Ovládání strojů je snadné, průběh lisování je možné velmi snadno vizuálně kontrolovat i díky nastavitelnému úhlu lisovací hlavy. Dodáváme speciální čelisti pro nestandardní aplikace.
Technická specifikace
| Model | SP 100, SP100Z | SP100S | SP350,SP350Z | SP350S | SP1200 | SP1200S | |
| Lisovací průměr | mm | 10 – 46 | 10 – 46 | 10 – 54 | 10 – 54 | 10 – 54 | 10 – 54 |
| Lisovací síla | kN | 100 | 100 | 350 | 350 | 1200 | 1200 |
| Kapacita 3) | ks/hod | 520 / 18002) | 1200 / 29002) | 480 / 29002) | 950 / 50002) | 420 / 16002) | 420 / 25002) |
| Světlost hadice |
1" |
1" |
1 ¼" |
1 ¼" |
1 ¼" |
1 ¼" |
|
| Typ používání čelistí | SP100 | SP100 | CC22 | CC22 | CC22 | CC22 | |
| Maximální otevření | mm | + 11 / + 621) | + 11 / + 621) | + 25 / + 481) | + 25 / + 48 mm1) | + 25 / + 631) | + 25 / + 631) |
| Řídící jednotka | UC / ICC | UC / ICC | UC / ICC | UC / ICC | UC / ICC | UC / ICC | |
| Příkon zařízení | kW | 3 | 3 | 3 | 4 | 4 | 4 |
1)dráha čelisti/otvor pro vkládání
2)celý cyklus/10mm cyklus
3)teoretická kapacita při lisování ½“ hadic s pohybem čelistí ΔØ10
