Na kabely a matice
Lisy pro zalisovávání koncovek kabelů a převlečných matic na koncovky.
- Možnost lisování tvarově složitých nebo dlouhých součástí.
- Nejmodernější způsob řízení stroje na trhu.
- Vysoká rychlost, tonáž a přesnost lisování.
- Vysoká bezpečnost lisování u S modelů.
- Rychlá výměna čelistí.
Popis technologie

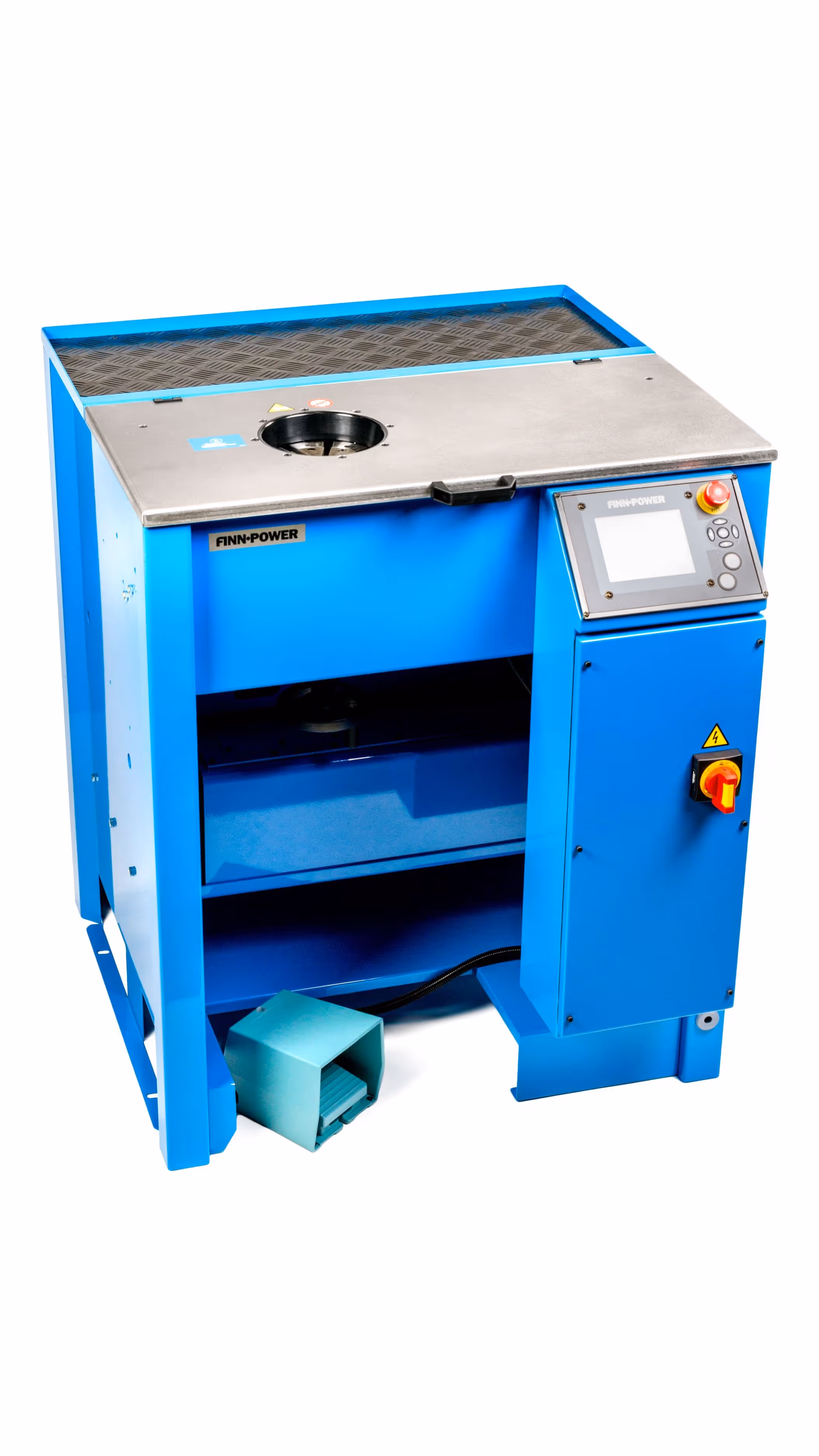

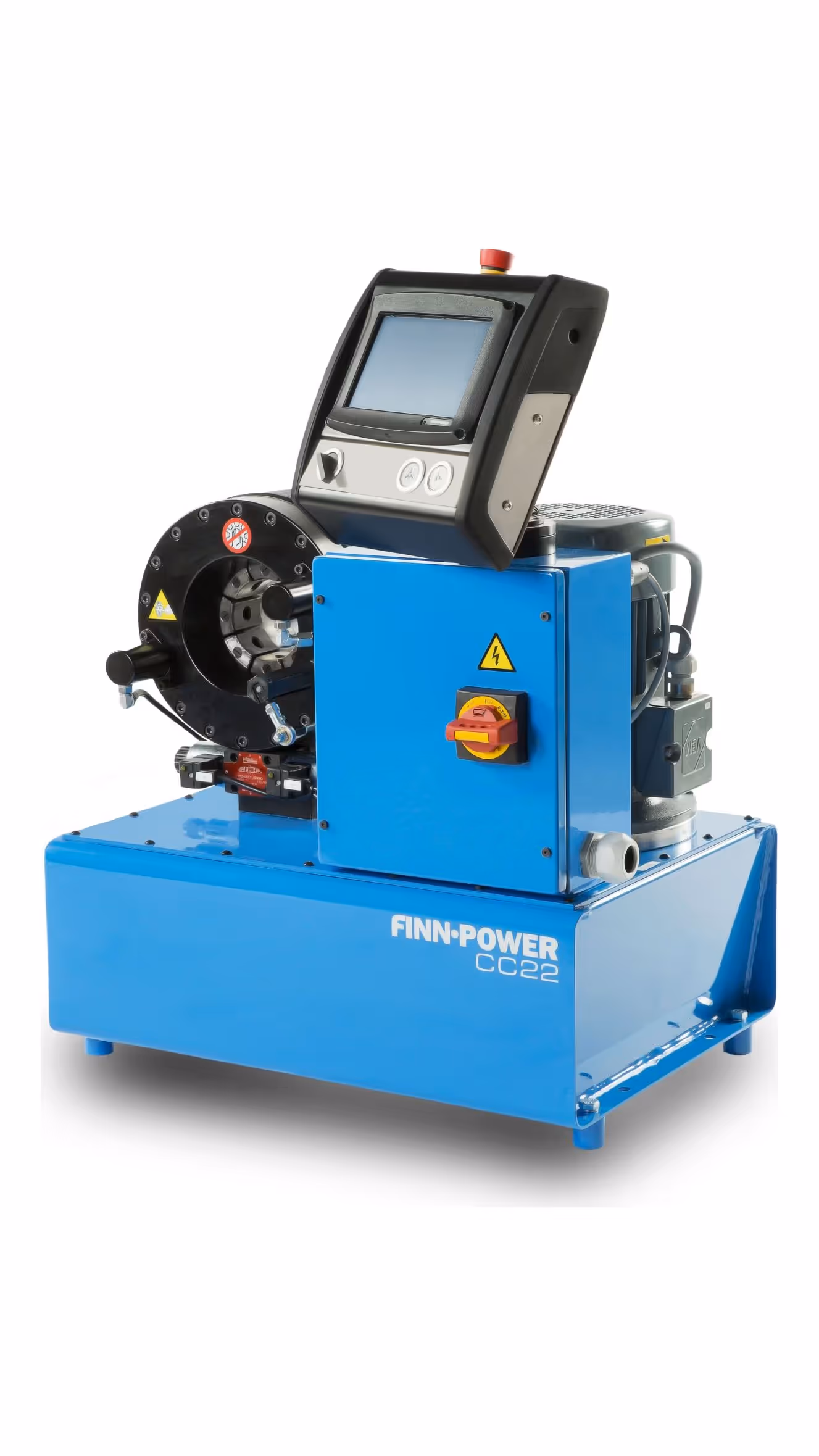

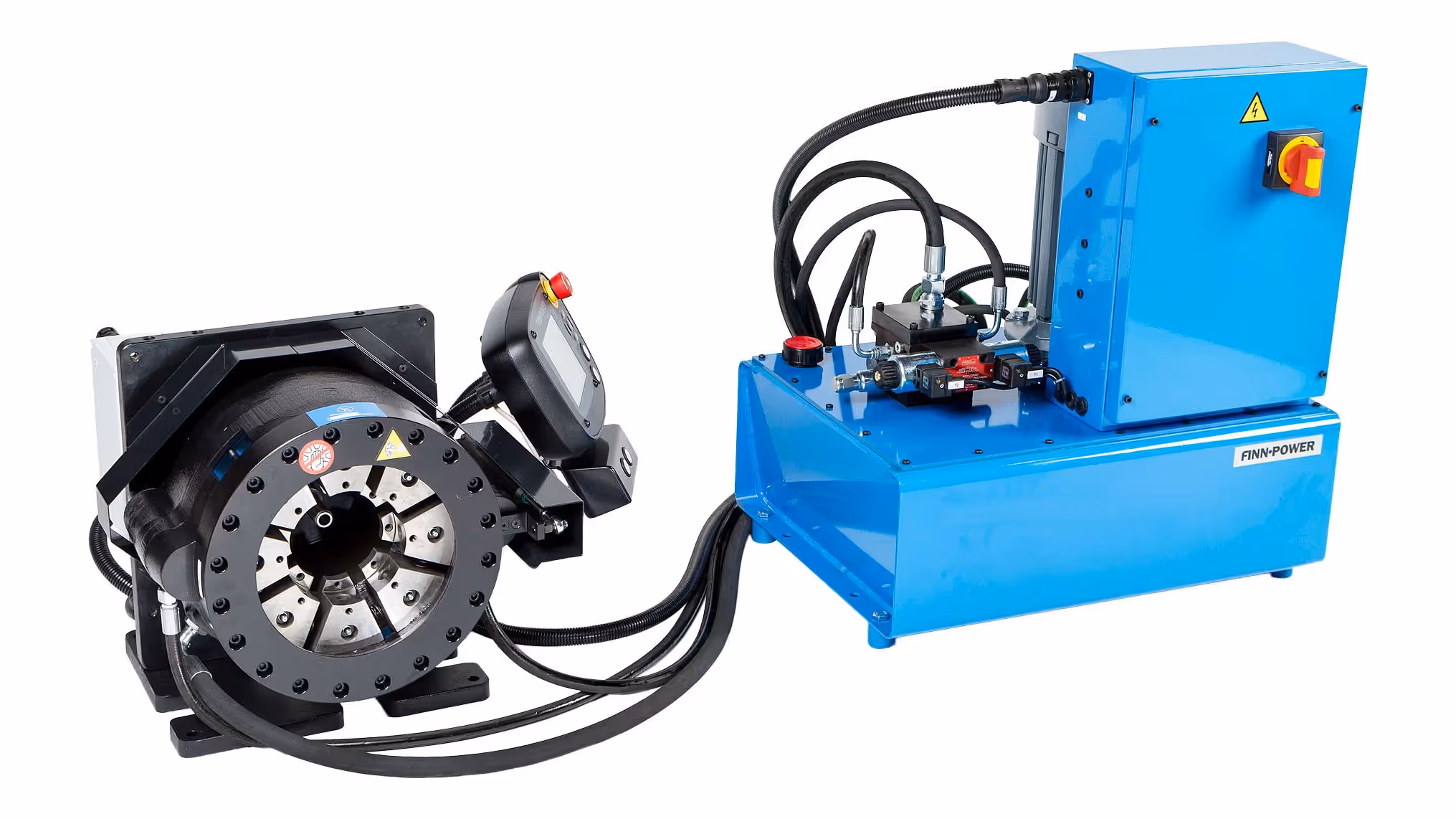

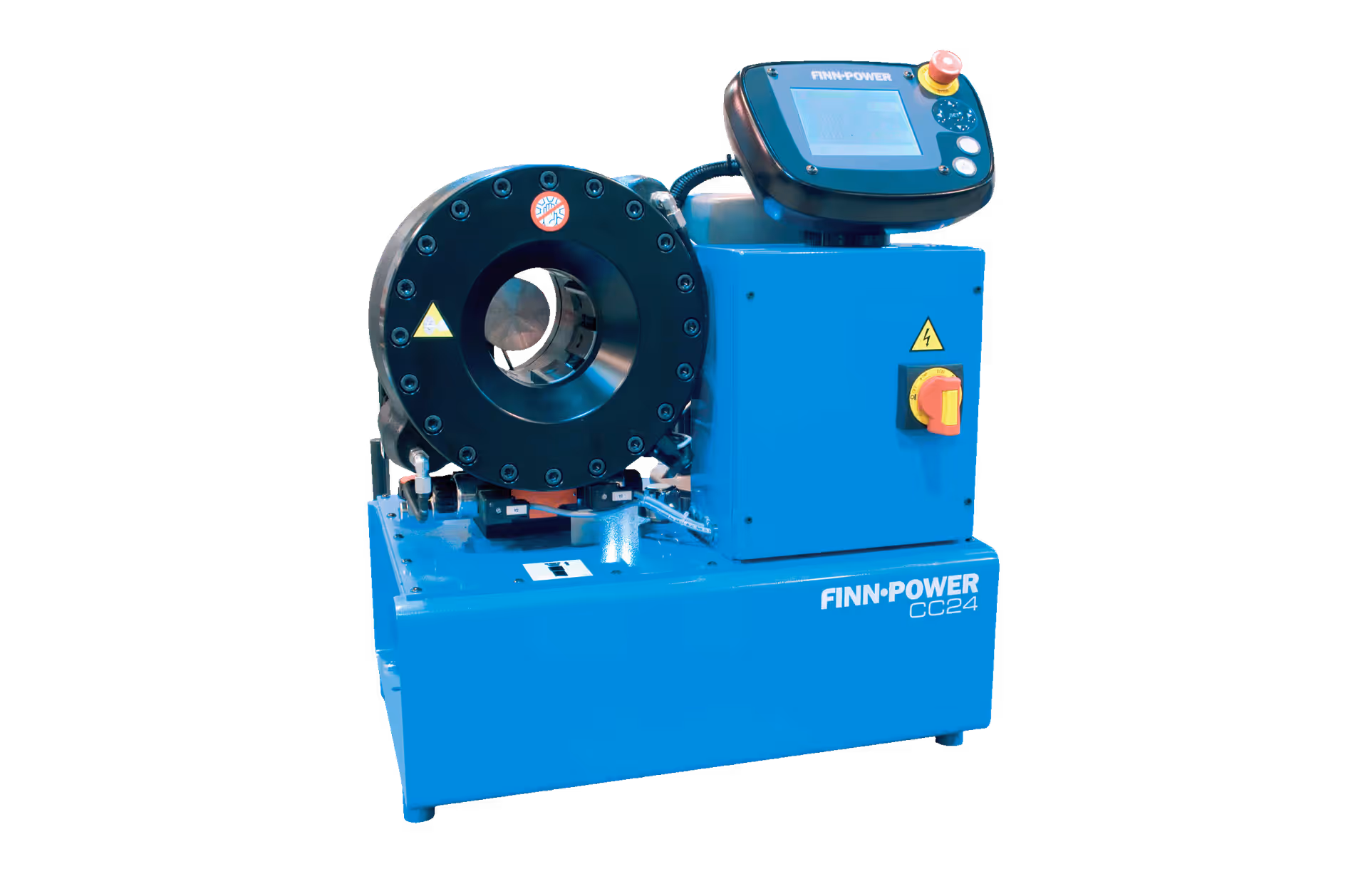

Při lisování se vyskytují případy, kdy není vyžadovaná tak vysoká slisovací síla. Takové aplikace se vyskytují zejména v automobilovém průmyslu, u nízkotlakých vodních systémů, u domácích spotřebičů atd. Lisy na kabely CC20 a CC24 maximalizuje produktivitu při zachování optimální síly a rychlosti. Lisy na matice NC20, NC30, NC40, NC60 kvalitně zalisovávají převlečné matice, zpevňující koncovky, pouzdra na konce hydraulických hadic. Dodávají se i v provedení s označením „Z“ s oddělenou lisovací hlavou pro snadnou instalaci do výrobních linek.
Možnosti technologie
Modely jsou navrženy pro sériovou výrobu. Stroje jsou dodávány s UC nebo ICC řízením. UC řízení nabízí vysoký komfort ovládání a s doplňkovými funkcemi umožňuje lisování podle zadaného tlaku, stupňovité lisování a on-line sledování kvality. ICC řízení využívá navíc moderní technologie - grafické řízení lisování, čtečka čárových kódů, kamera (na 12 ” displeji), atd. Lisy se vyznačují vysokou spolehlivostí a přesností zalisování koncovek. Při lisování je možné použít středící trn dle velikosti koncovky. Předností strojů je také vysoká opakovaná přesnost zalisování. Dodáváme speciální čelisti pro nestandardní aplikace.
Technická specifikace
| Model | NC20, NC20Z | NC30, NC30Z | NC40, NC40Z | NC60 |
|---|---|---|---|---|
| Lisovací průměr (mm) | 12 – 49 | 12 – 63 | 12 – 105 | 12 – 160 |
| Lisovací síla (kN) | 500 | 660 | 930 | 1300 |
| Kapacita ¹⁾ (ks/hod) | 2100 | 2400 | 1900 | 1600 |
| Světlost hadice | 1 ¼ " | 2 " | 2 " | 3 " |
| Typ používání čelistí | NC20 | NC30 | NC20 / 30 / 40 | NC20 / 30 / 40 / 60 |
| Maximální otevření (mm) | + 18 | + 26 | + 26 | + 29 |
| Řídící jednotka | UC / ICC | UC / ICC | UC / ICC | UC / ICC |
| Příkon zařízení (kW) | 3 | 4 | 4 | 4 |
| Model | CC22 | CC24 |
|---|---|---|
| Lisovací průměr (mm) | 10 – 54 | 10 – 61 |
| Lisovací síla (kN) | 680 | 1300 |
| Kapacita ¹⁾ (ks/hod) | 1700 | 1280 |
| Světlost hadice | 1 ¼ " | 1 ¼ " |
| Typ používání čelistí | CC22 | P20 |
| Maximální otevření (mm) | + 25 | + 25 |
| Řídící jednotka | UC / ICC | UC / ICC |
| Příkon zařízení (kW) | 3 | 4 |
¹⁾ teoretická kapacita při lisování ½" hadic s pohybem čelistí ΔØ10
