XLTbend

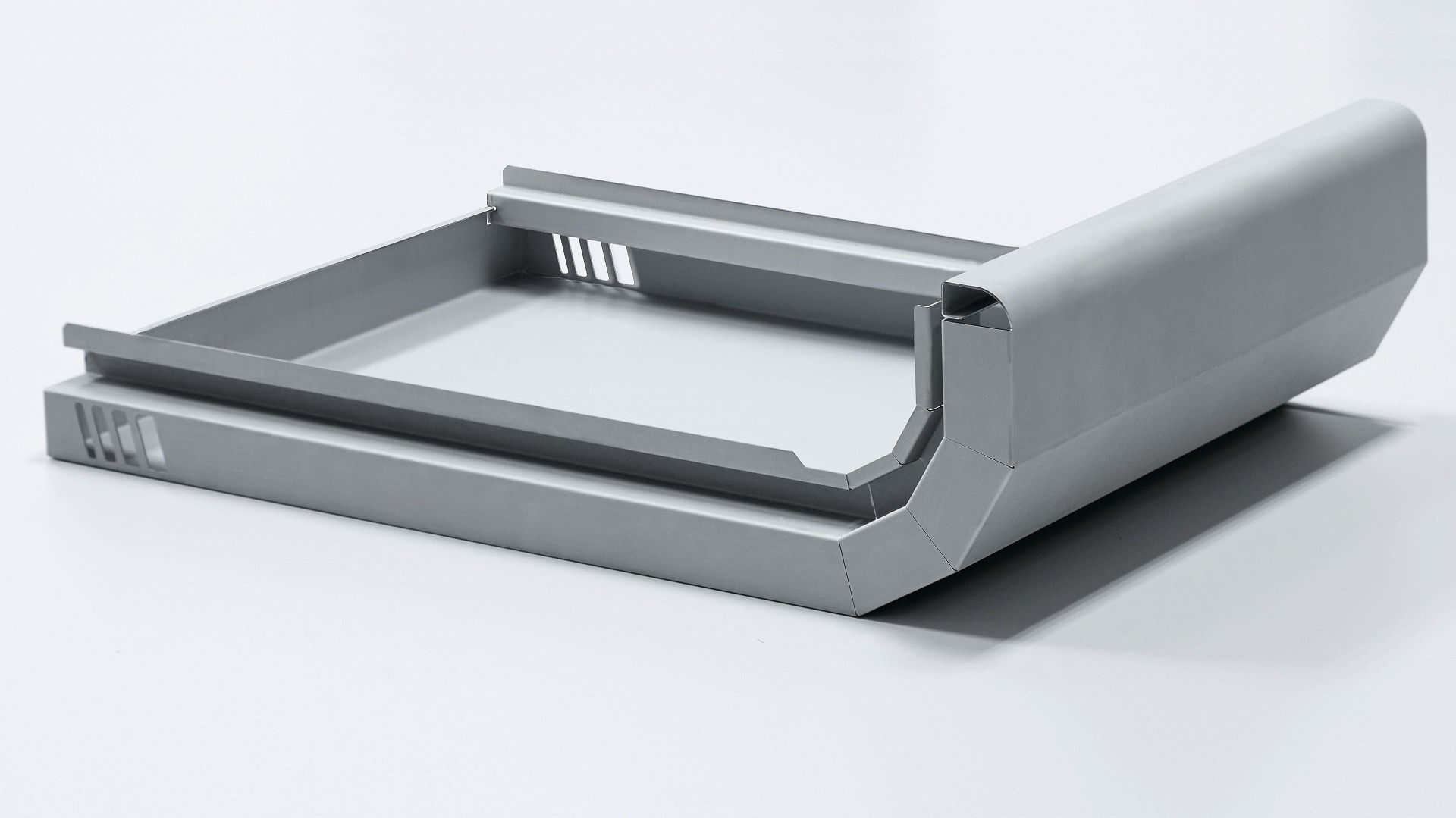

Poloautomatické ohýbání přesných kazet, panelů a krabic. Hybridní dorazový systém a špičkový programovací software.
- Tuhý 90° horní beran, dostatek volného prostoru pro ohýbání.
- Řídicí systém Beckhoff, přímý import výkresů a automatické programování.
- Bombírování ohýbacího beranu, patentované řešení „beran v beranu“.
- Hybridní dorazový systém, vakuové přísavky po celé šířce stolu.
- ViN – Virtuální navigátor, laserová projekce pro polohování výrobku.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

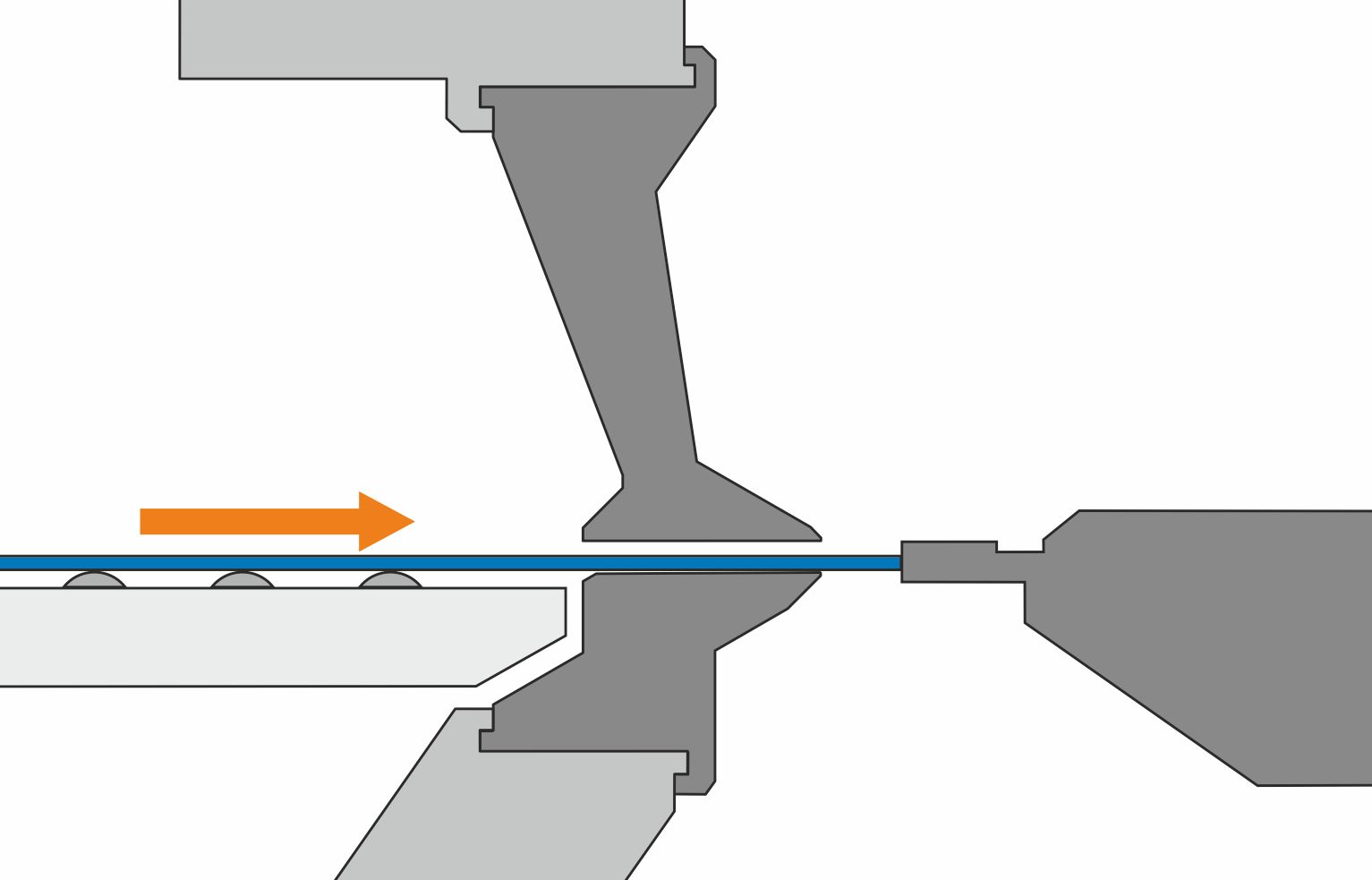

Plechy se do stroje vkládají z přední nebo zadní strany, dle jejich velikosti. Po napolohování na pneumaticky výklopné dorazy se vysunou vakuové přísavky, které plech pevně uchopí a automaticky polohují po jednotlivých krocích. Na příčné napolohování výrobku slouží výklopná dorazová lišta.
Ohýbání zabezpečuje kyvný beran s unikátní technologií ohybu RAS. Pohyb je naprogramovaný dle druhu materiálu a požadovaného úhlu ohybu. Ohýbací nástroj se odvaluje po plechu, nedochází k otiskům na plechu a minimalizuje se opotřebení nástrojů.
Možnosti technologie
XLTbend je neuvěřitelně flexibilní stroj s pozitivním / negativním směrem ohýbání, to znamená bez nutnosti otáčení výrobku. Jediný operátor je schopen ohýbat i velké a těžké výrobky. Pro výrobce střech a fasád v nabídce i stroj se 45° pozicí horního beranu vůči stolu.
Výborná volba pro středně velký investiční rozpočet.
Technická specifikace
| RAS XLTbend | 71.30 | 71.40 | |
| Směr ohýbání | pozitivní / negativní | pozitivní / negativní | |
| Ohýbací délka | mm | 3200 | 4060 |
| Max. tloušťka plechu, 400 N/mm2 | mm | 3 mm | 2,5 |
| Otevření horního beranu | mm | 150 - 650 | 150 - 650 |
| Max. rozsah hloubky zadních dorazů | mm | 10 - 3250 | 10 - 4100 |
| Max. výška uzavřené krabice | mm | 300 | 300 |
| Dorazový systém |
poloautomatický hybridný |
poloautomatický hybridný |
|
| Programování | automatické | automatické | |
| Typ výrobků | profily, panely a krabice | profily, panely a krabice | |
