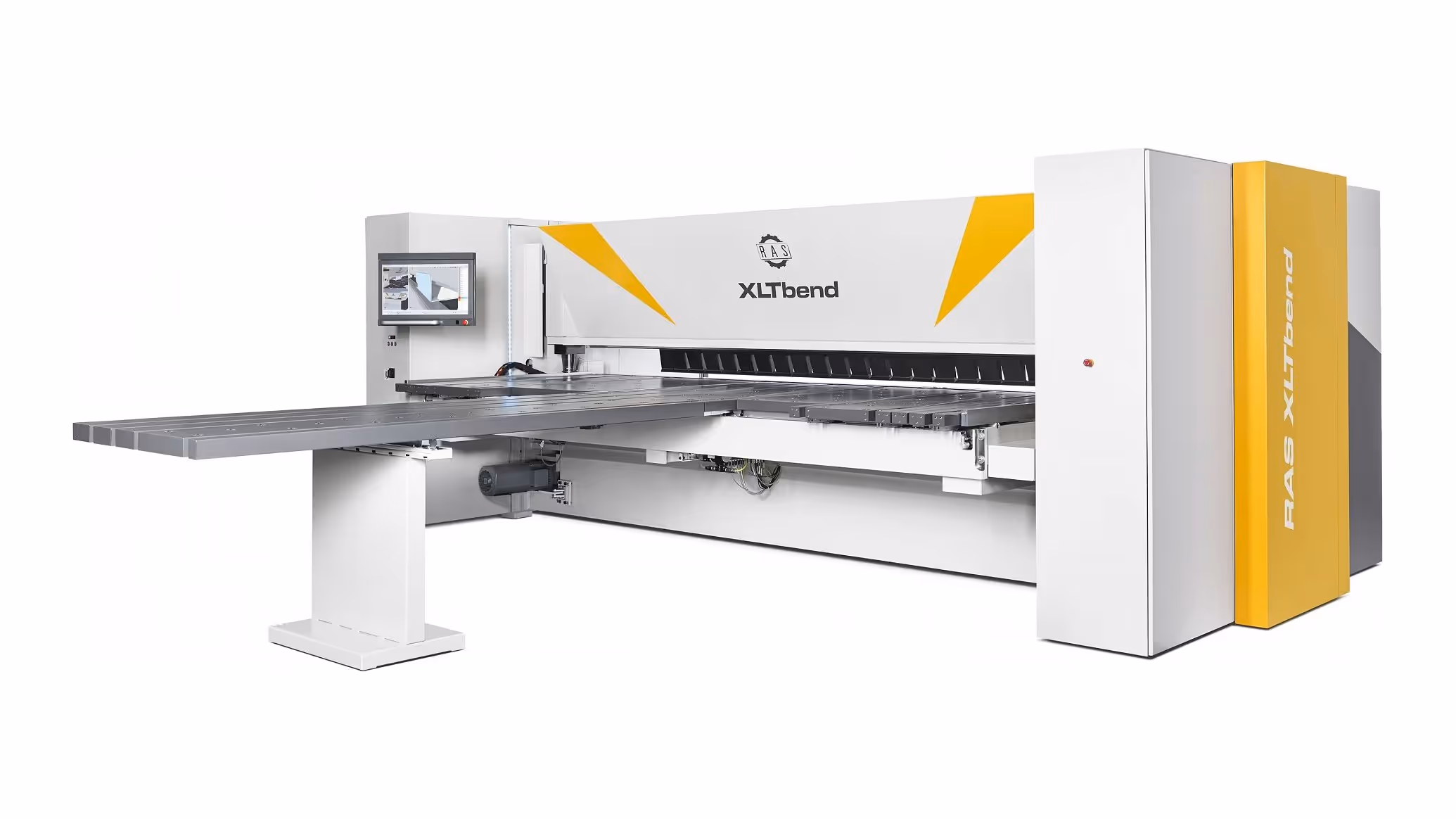

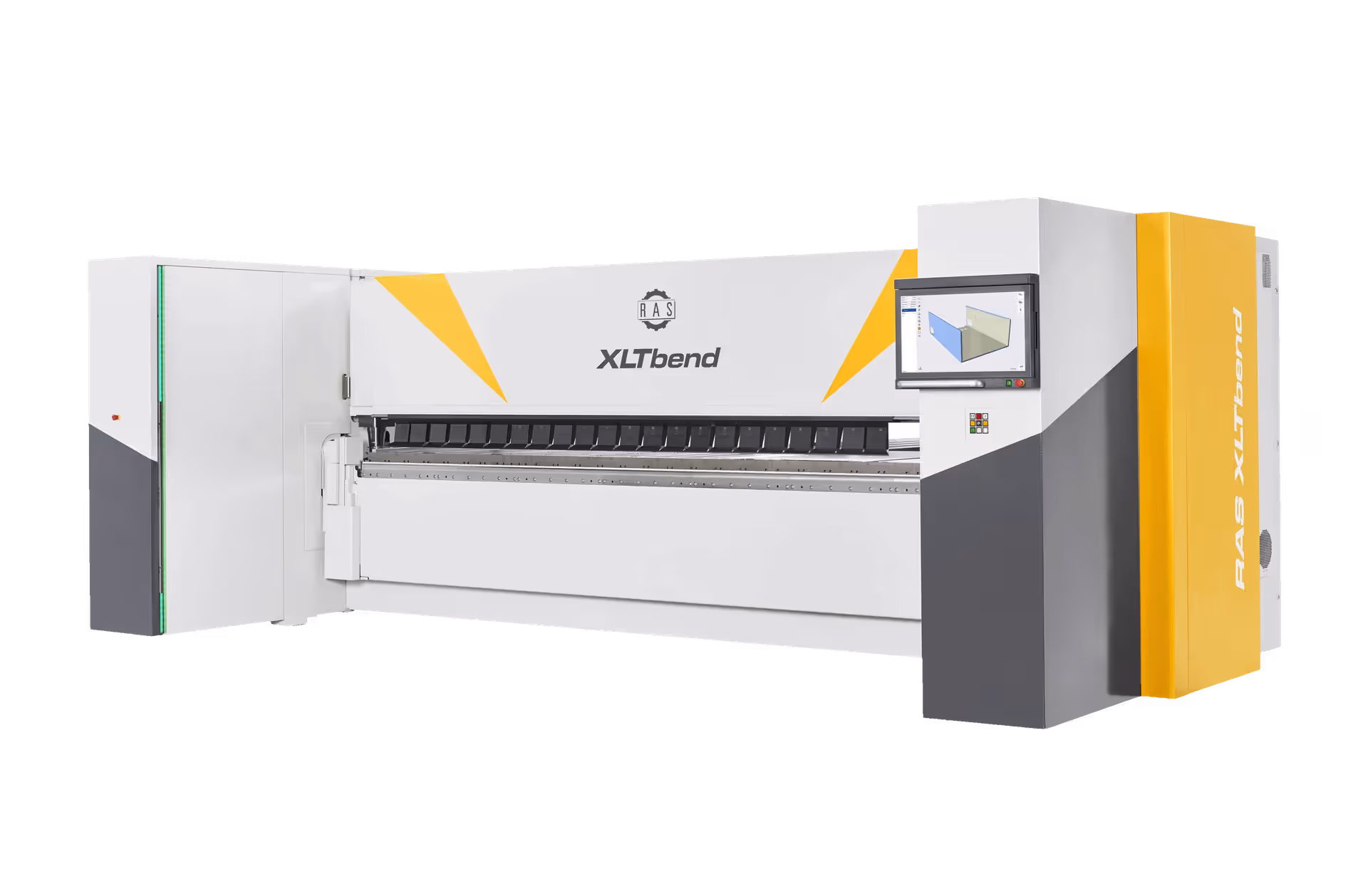

XLTbend

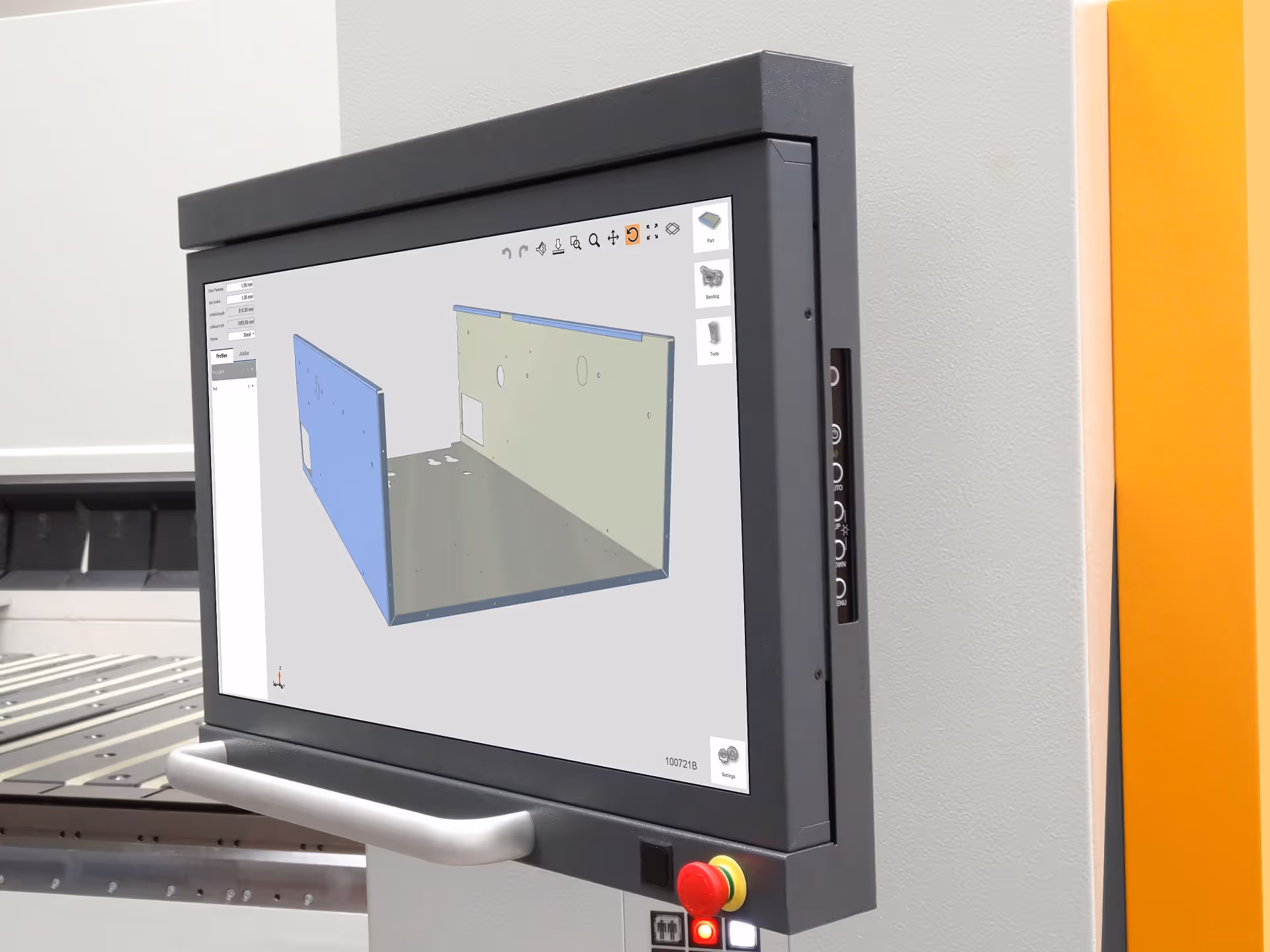

Poloautomatické ohýbanie presných kaziet, panelov a krabíc. Hybridný dorazový systém a špičkový programovací softvér.
Popis technológie

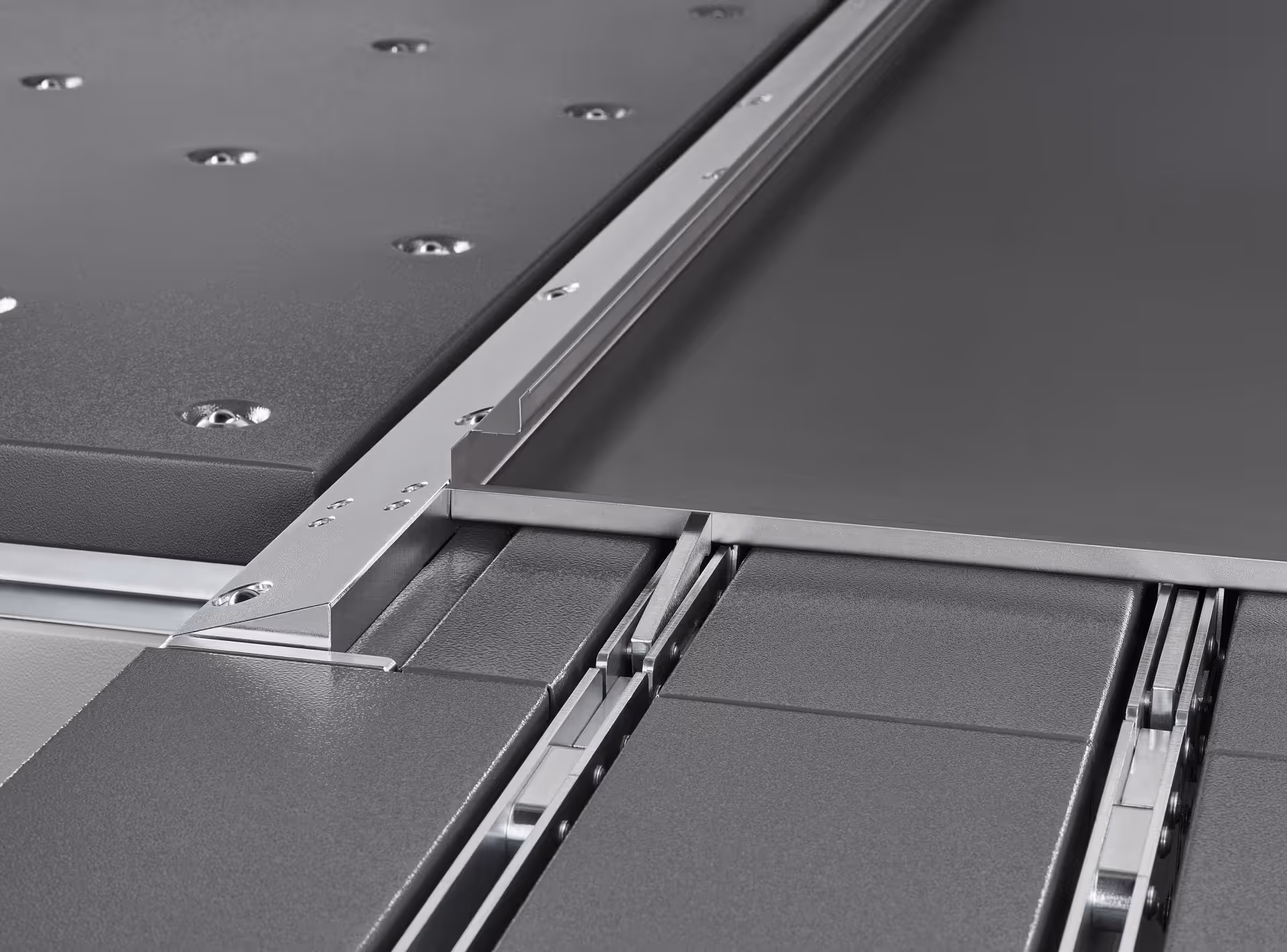

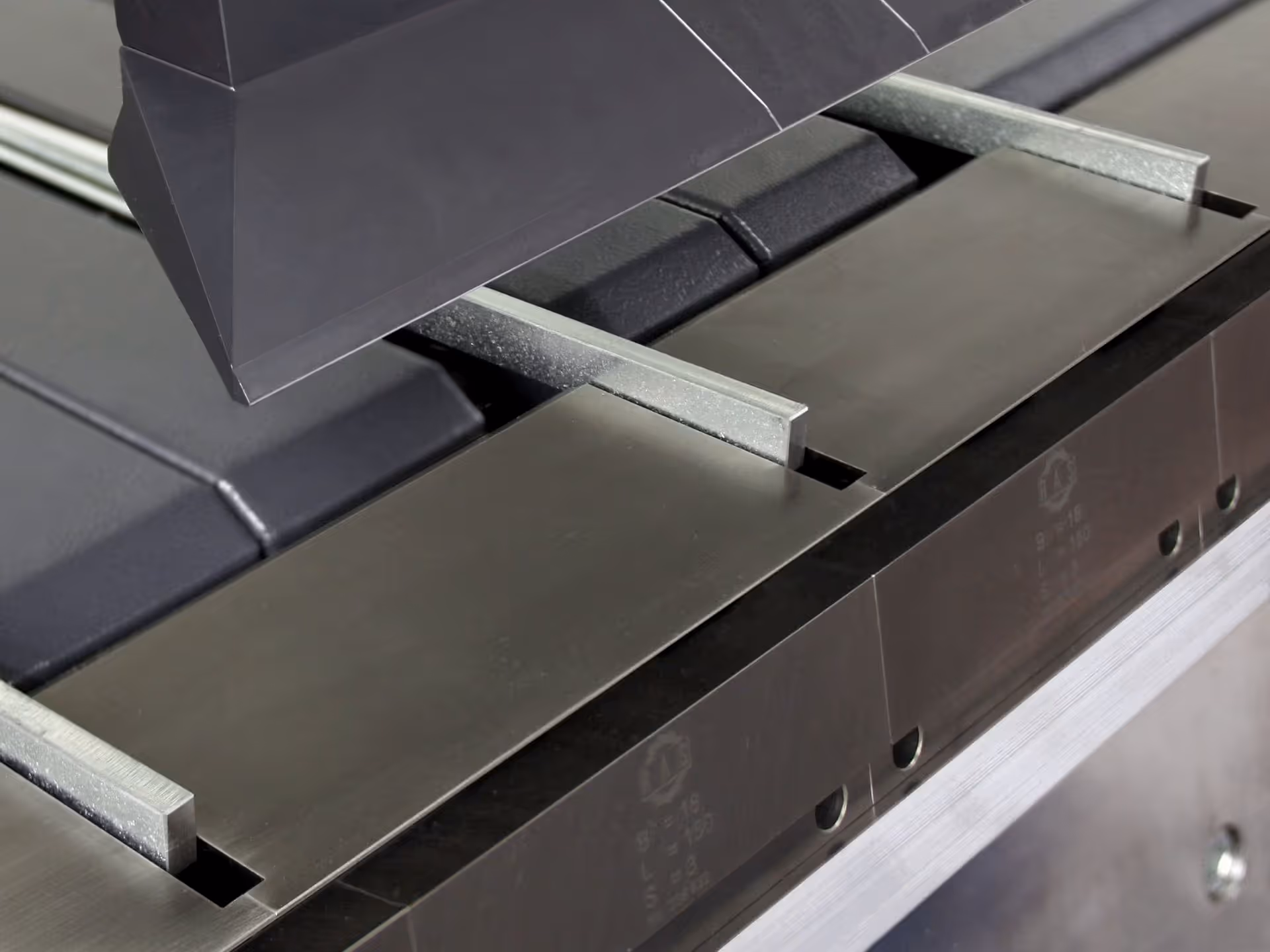

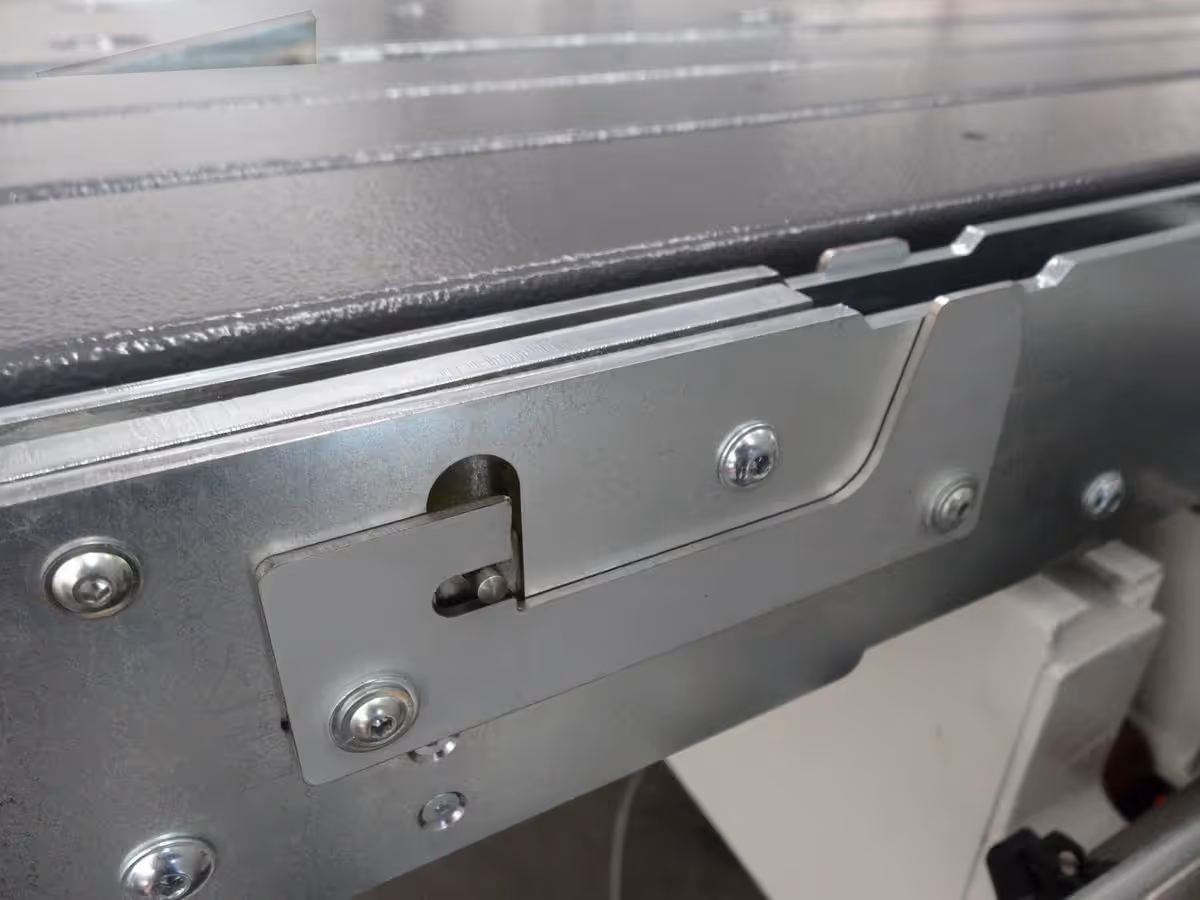

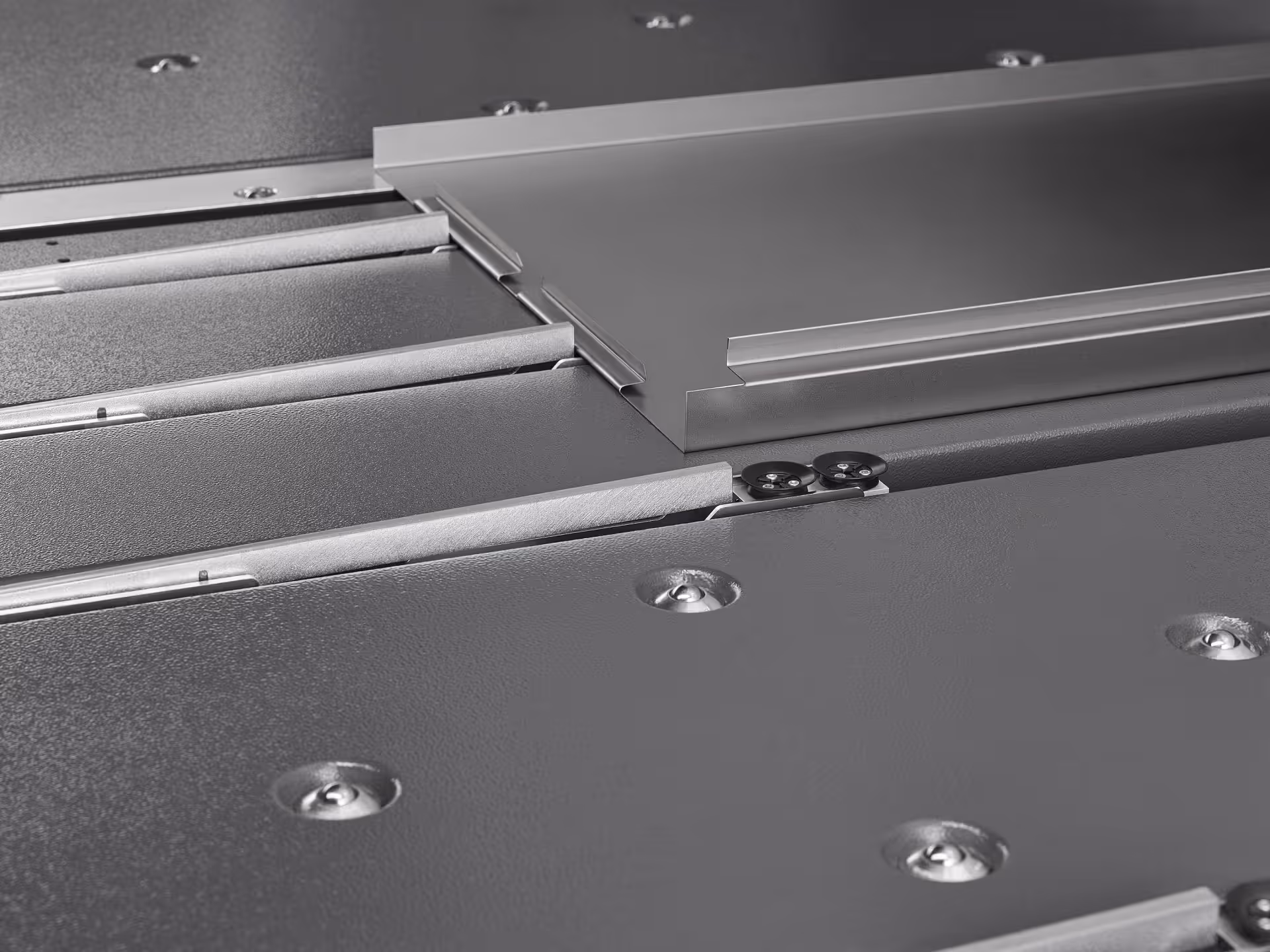

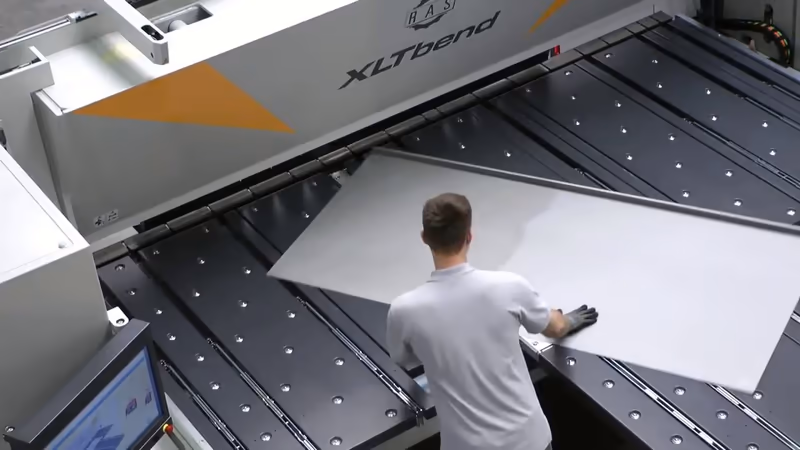

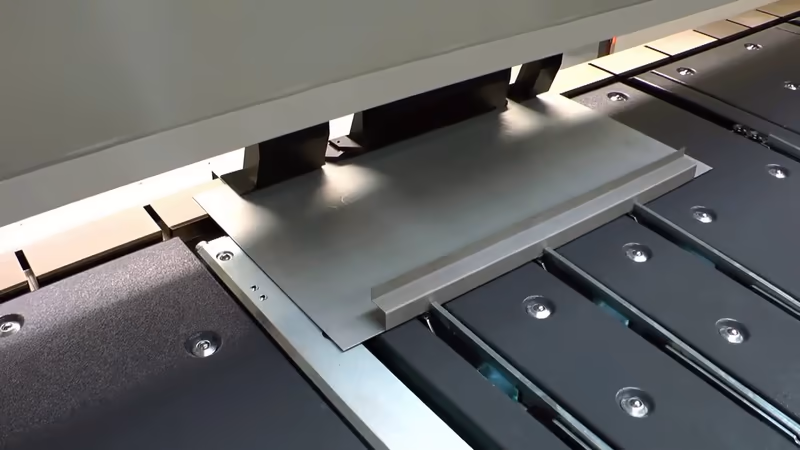

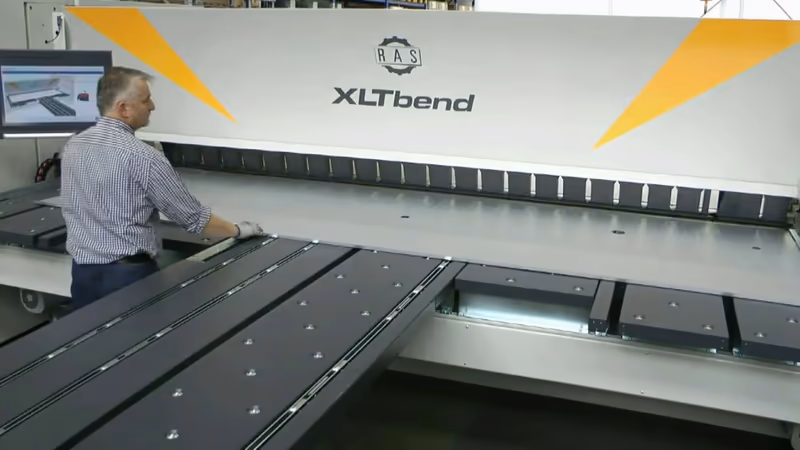

Plechy sa do stroja vkladajú z prednej alebo zadnej strany, podľa ich veľkosti. Po zapolohovaní na pneumaticky výklopné dorazy sa vysunú vákuové prísavky, ktoré plech pevne uchopia a automaticky polohujú po jednotlivých krokoch. Na priečne zapolohovanie výrobku slúži výklopná dorazová lišta.
Ohýbanie zabezpečuje kyvný baran s unikátnou technológiou ohybu RAS. Pohyb je naprogramovaný podľa druhu materiálu a požadovaného uhla ohybu. Ohýbací nástroj sa odvaľuje po plechu, nedochádza k otlačkom na plechu a minimalizuje sa opotrebenie nástrojov.
Možnosti technológie
XLTbend je neuveriteľne flexibilný stroj s pozitívnym / negatívnym smerom ohýbania, čiže bez potreby otáčania výrobku. Jediný operátor je schopný ohýbať aj veľké a ťažké výrobky. Pre výrobcov striech a fasád v ponuke aj stroj so 45° pozíciou horného barana voči stolu.
Výborná voľba pre stredne veľký investičný rozpočet.
Technická špecifikácia
| RAS XLTbend | 71.30 | 71.40 |
|---|---|---|
| Smer ohýbania | pozitívny / negatívny | pozitívny / negatívny |
| Ohýbacia dĺžka (mm) | 3200 | 4060 |
| Max. hrúbka plechu, 400 N/mm² (mm) | 3 | 2,5 |
| Otvorenie horného barana (mm) | 150 - 650 | 150 - 650 |
| Max. rozsah hĺbky zadných dorazov (mm) | 10 - 3250 | 10 - 4100 |
| Max. výška uzavretej krabice (mm) | 300 | 300 |
| Dorazový systém | poloautomatický hybridný | poloautomatický hybridný |

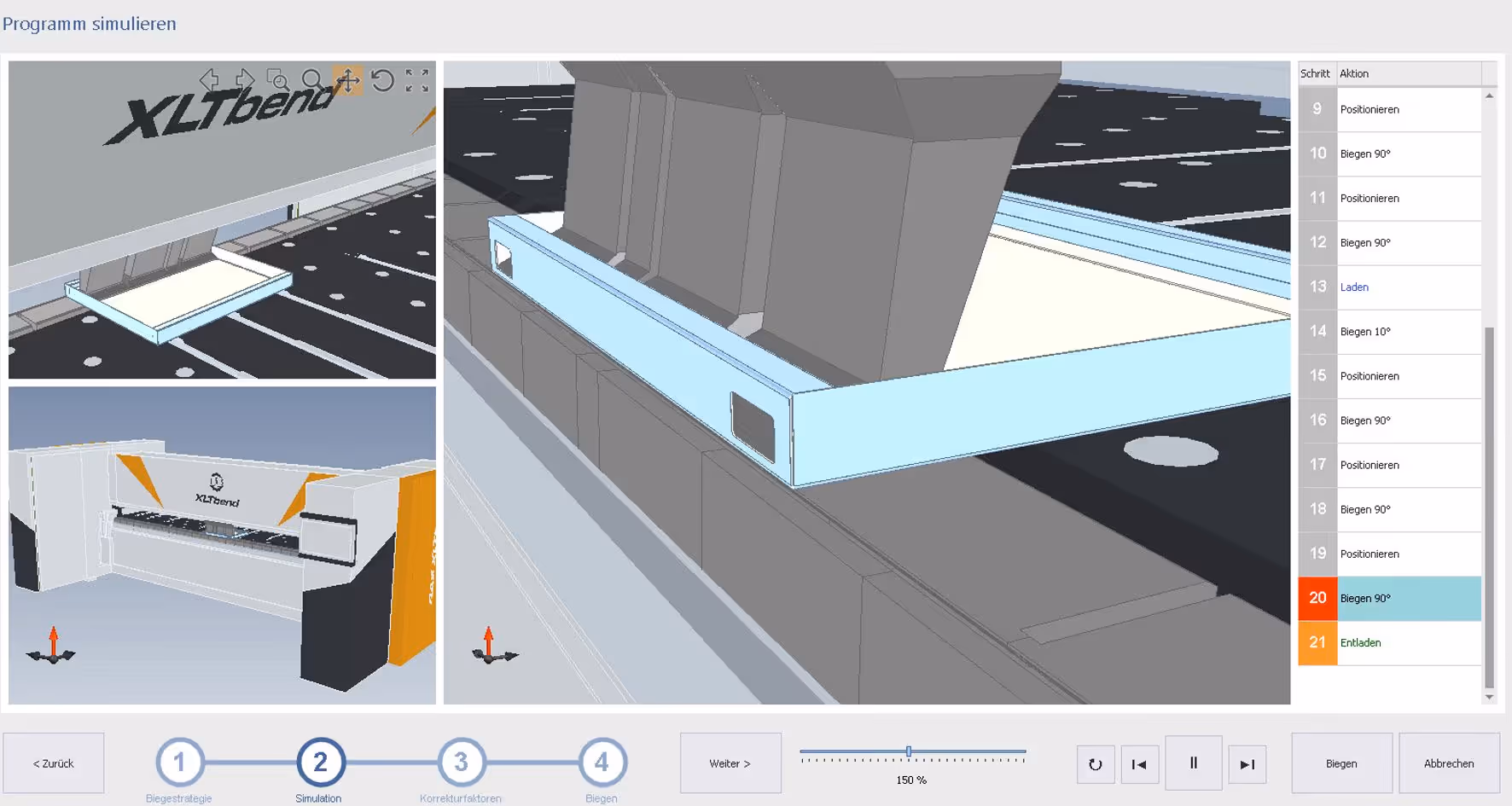

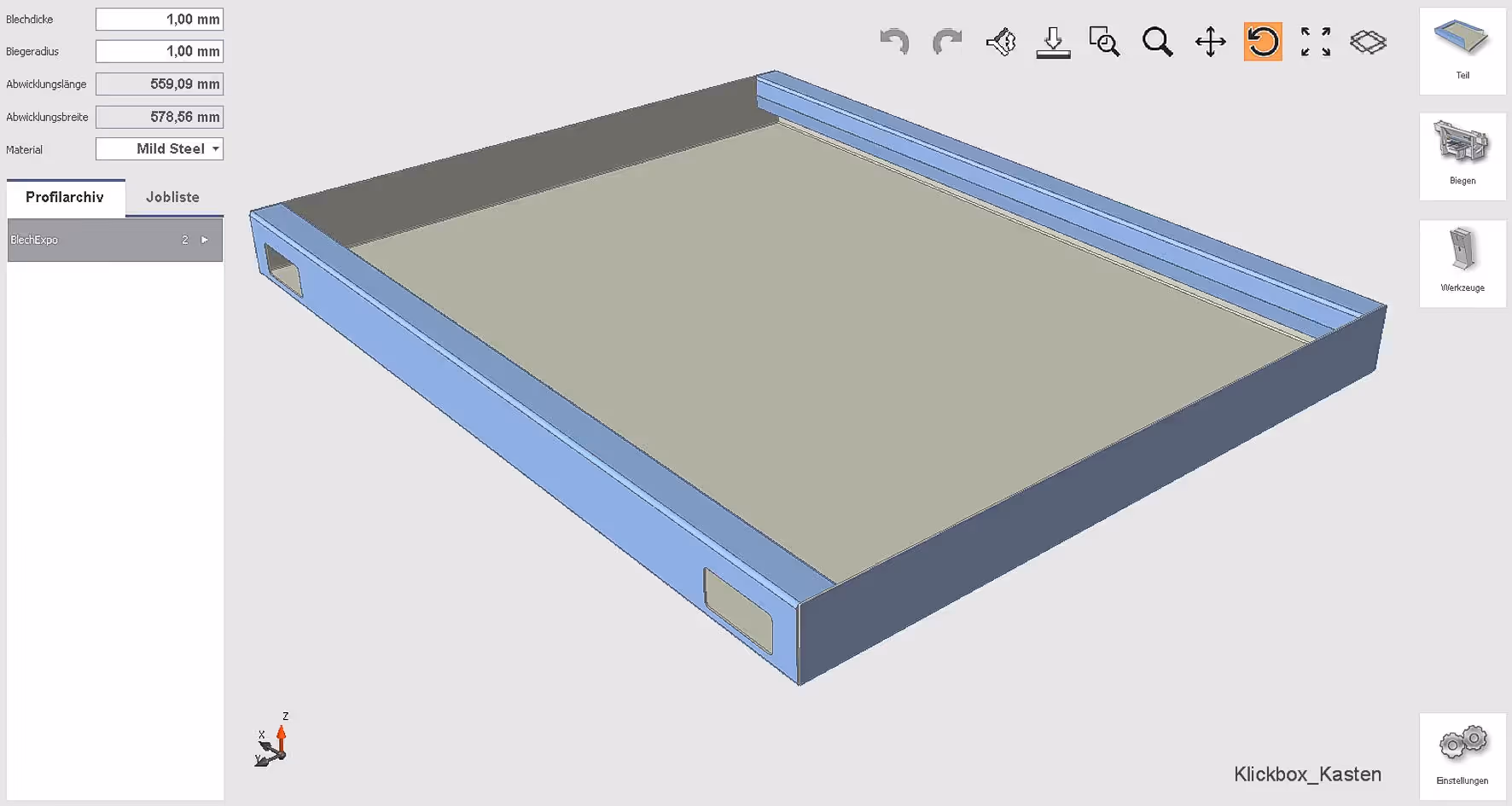

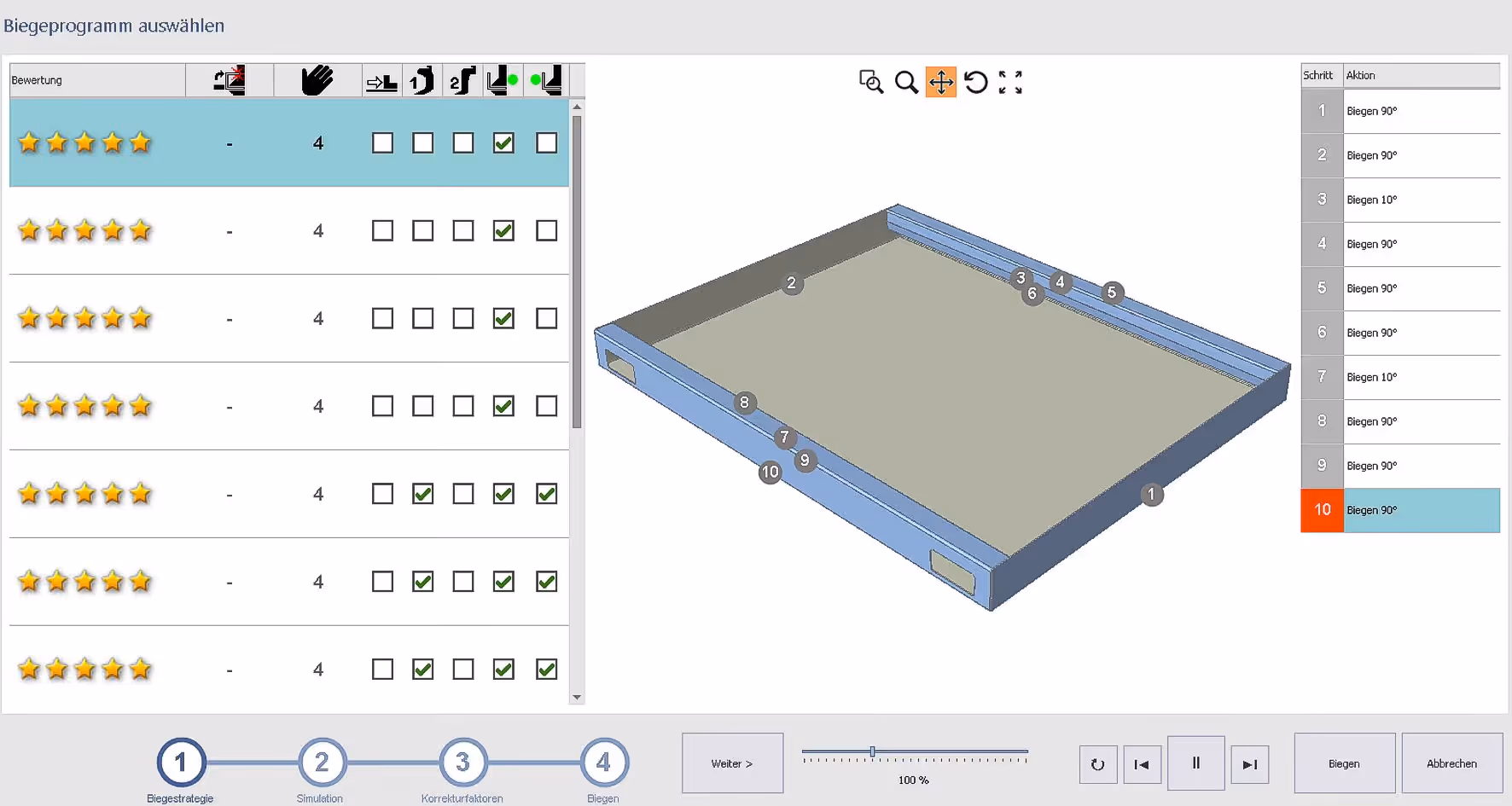

| Programovanie | automatické | automatické |

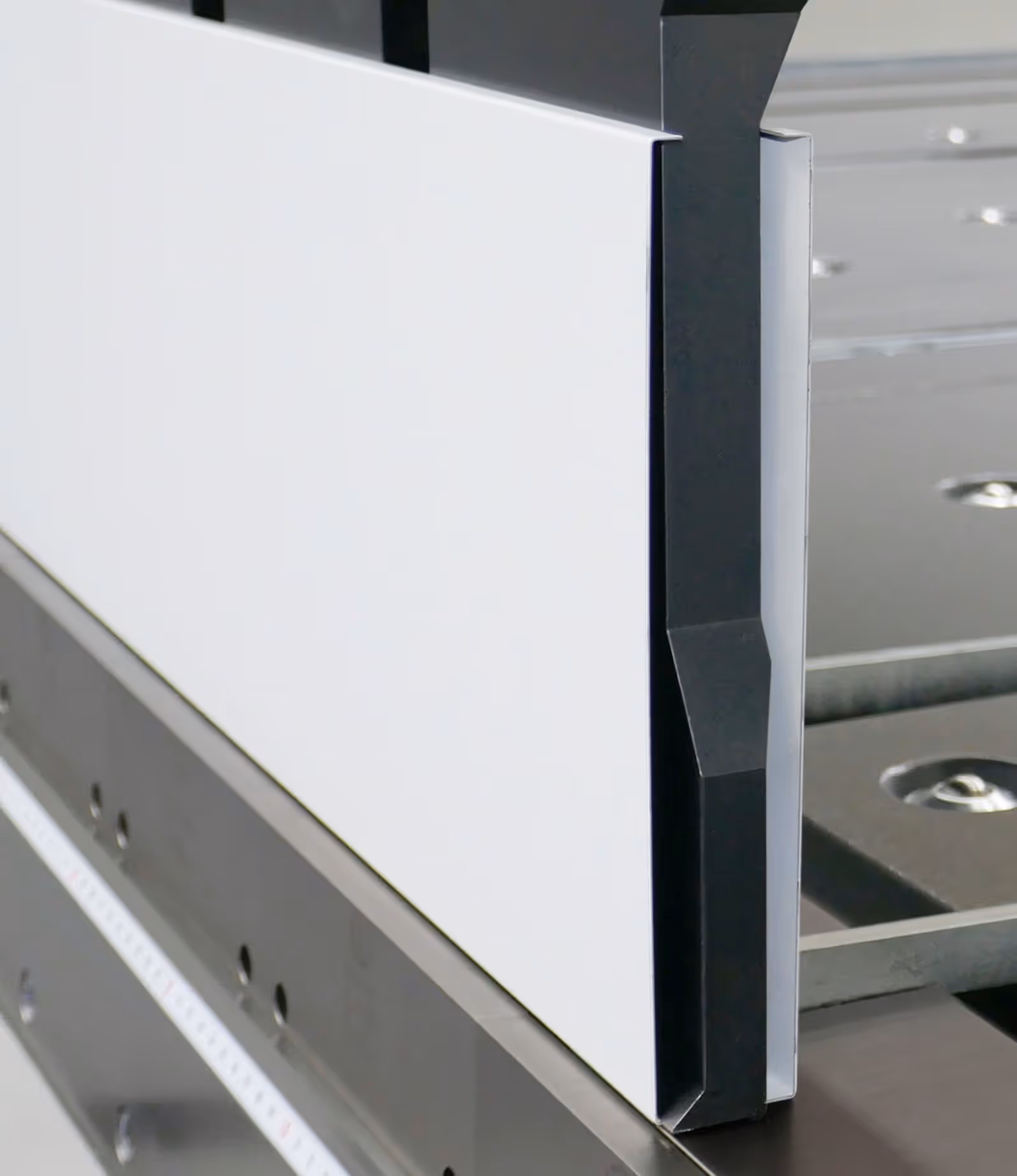

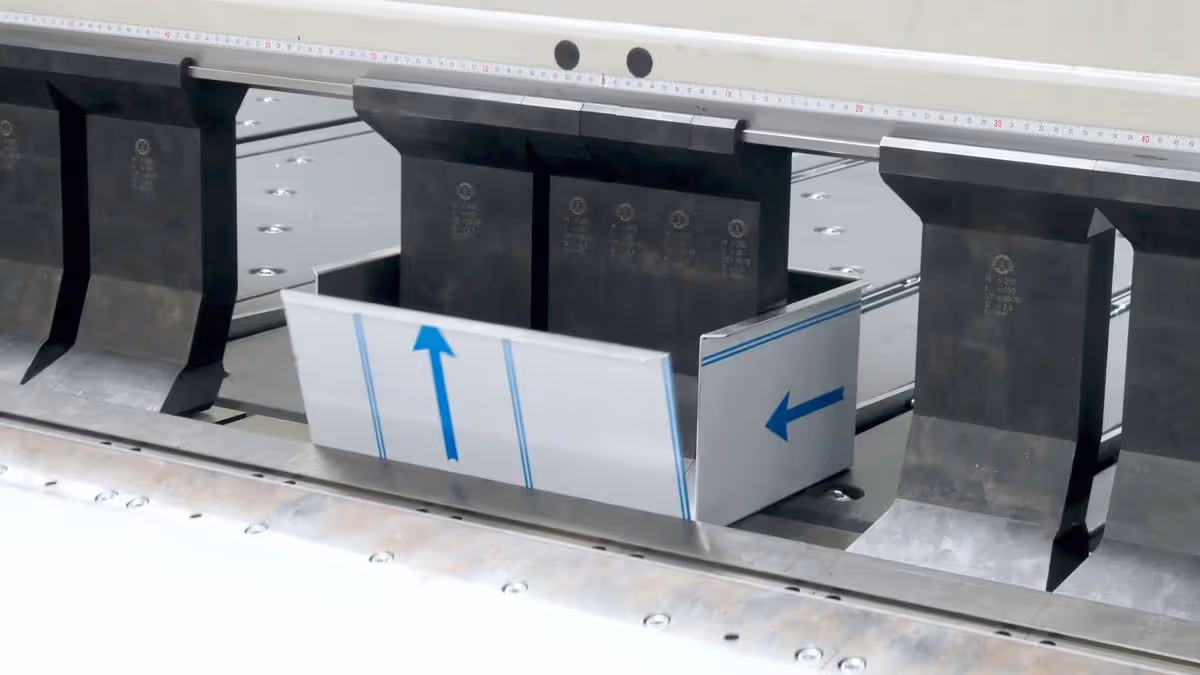

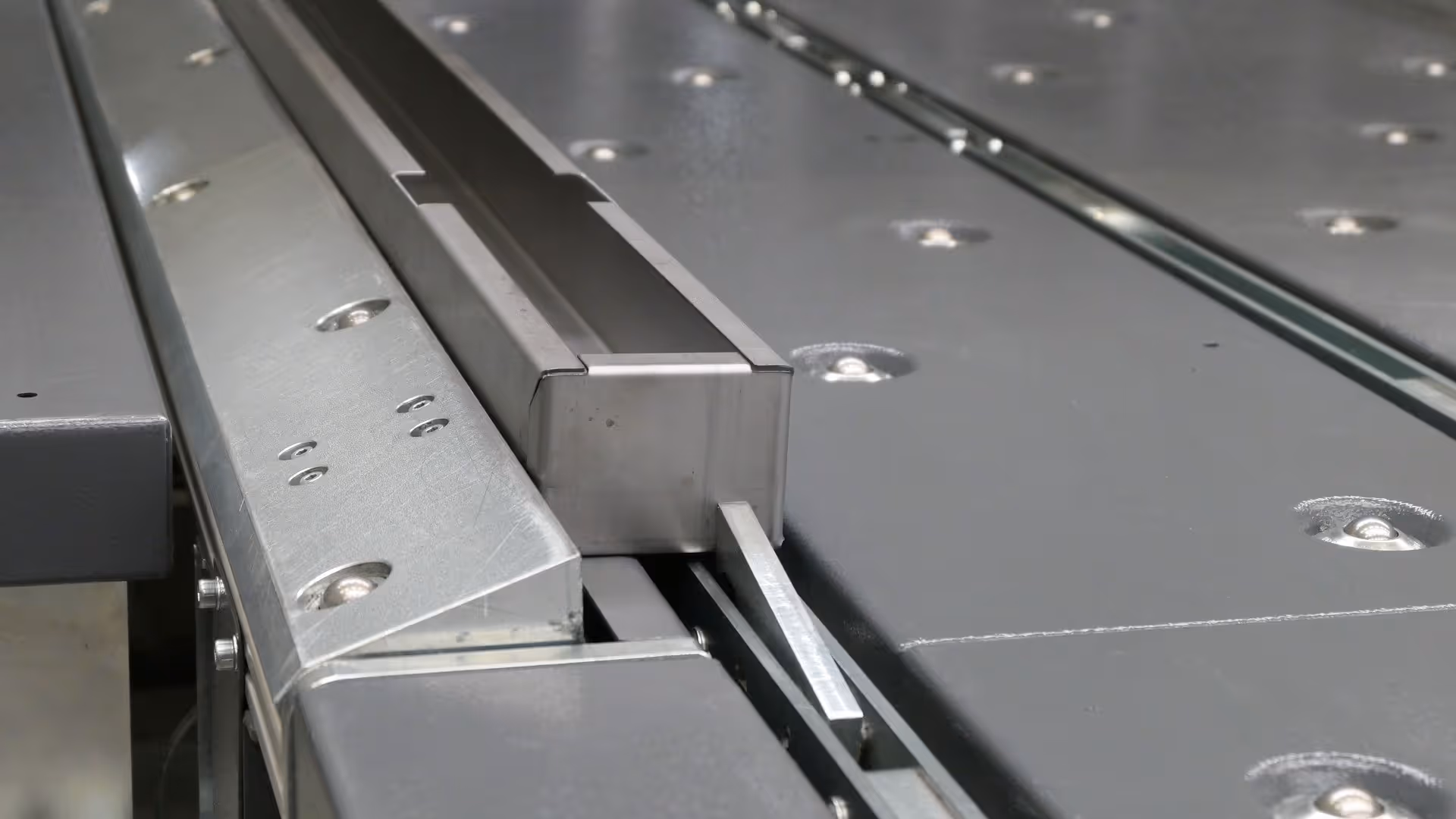

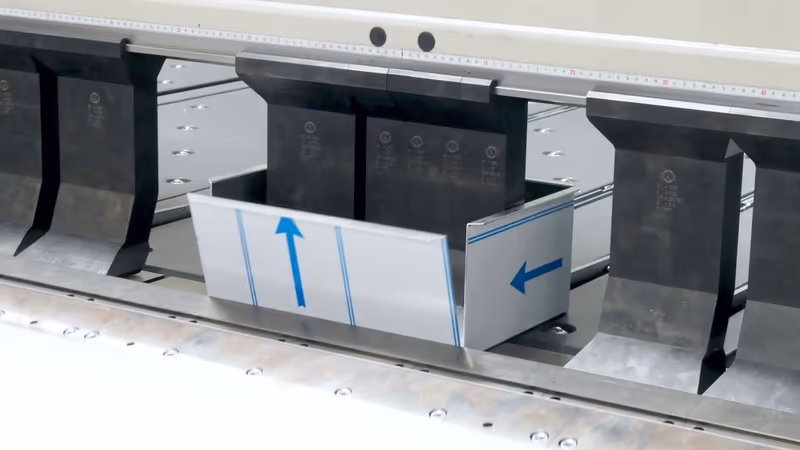

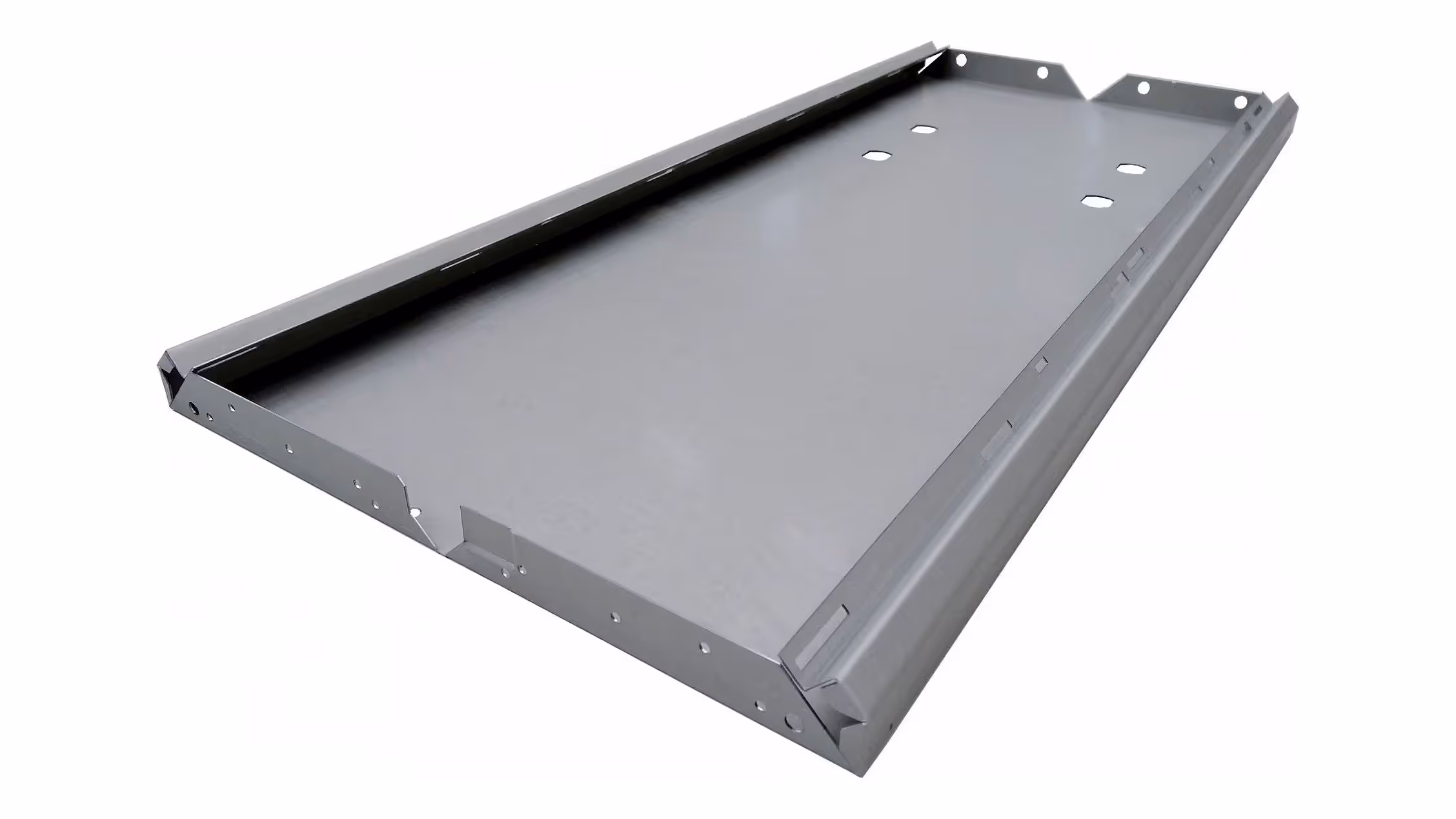

| Typ výrobkov | profily, panely a krabice | profily, panely a krabice |

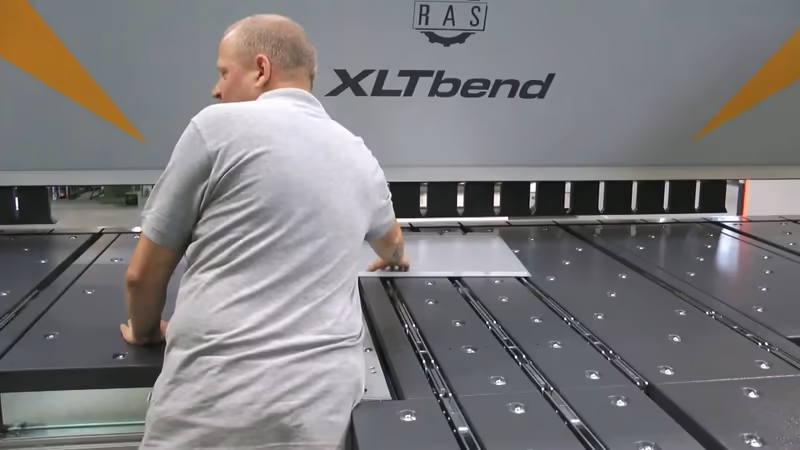

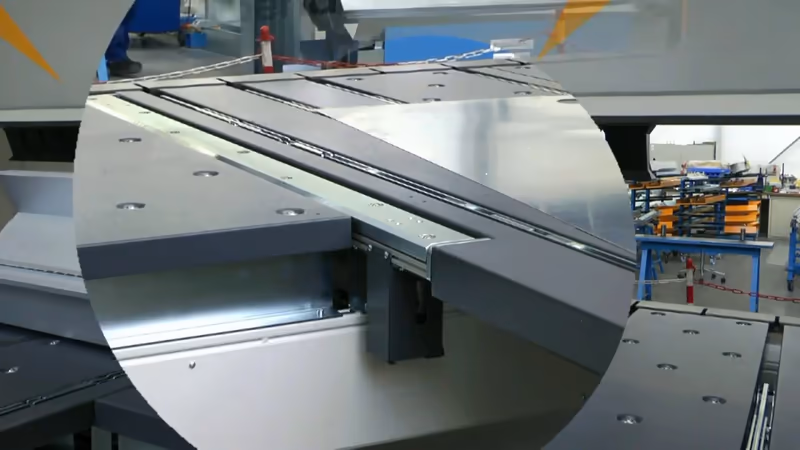

Videá a referencie
