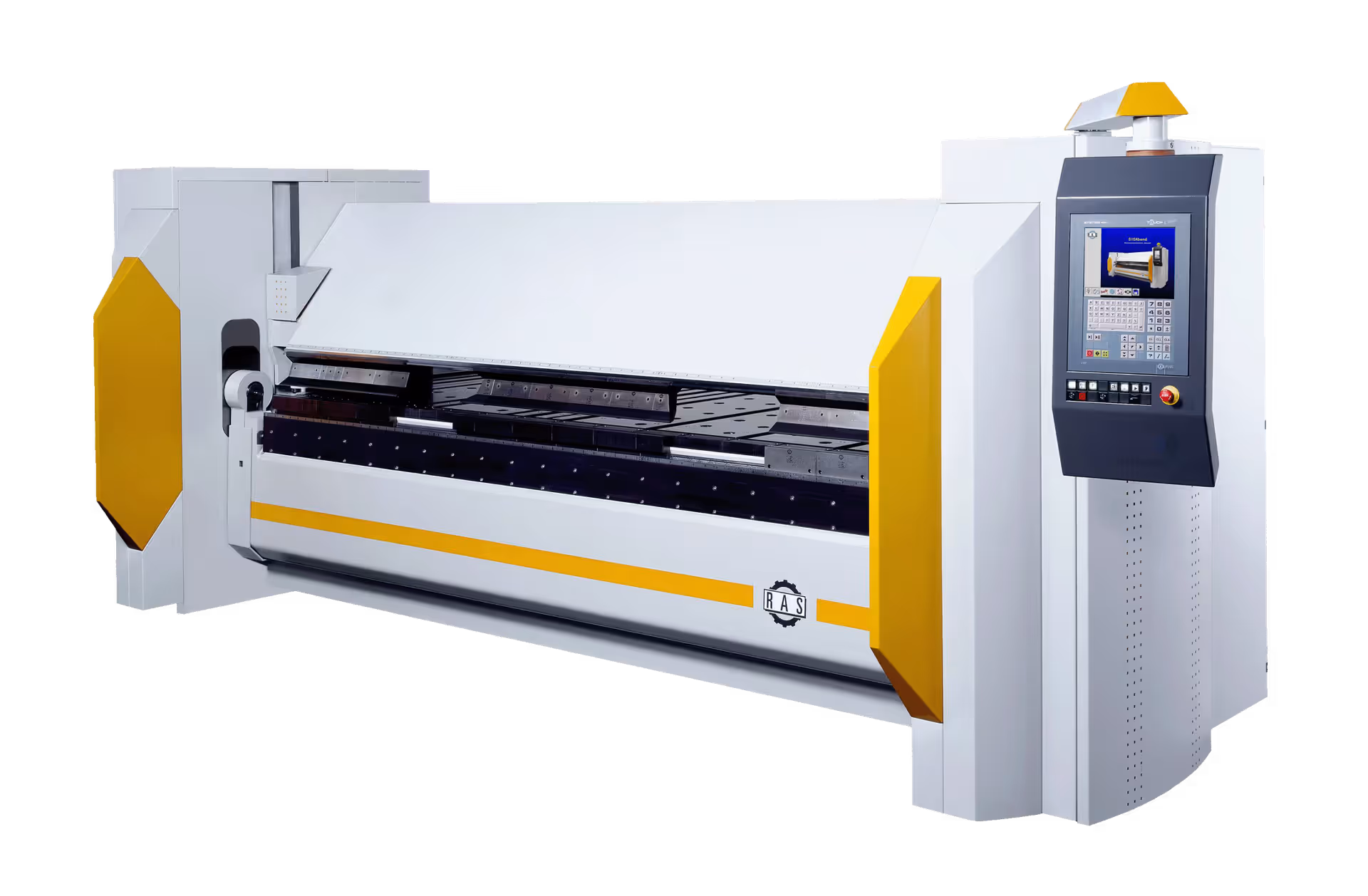

GIGAbend

Robustná a pevná konštrukcia stroja odoláva ohybovým silám. Perfektné ohyby až do hrúbky 6 mm.


1 / 1

GIGAbend

Robustná a pevná konštrukcia stroja odoláva ohybovým silám. Perfektné ohyby až do hrúbky 6 mm.

  • PowerBoosters s upínacou silou 120 ton.
  • Tuhá konštrukcia odolávajúca ohybovým silám.
  • Inteligentný bombírovací systém.

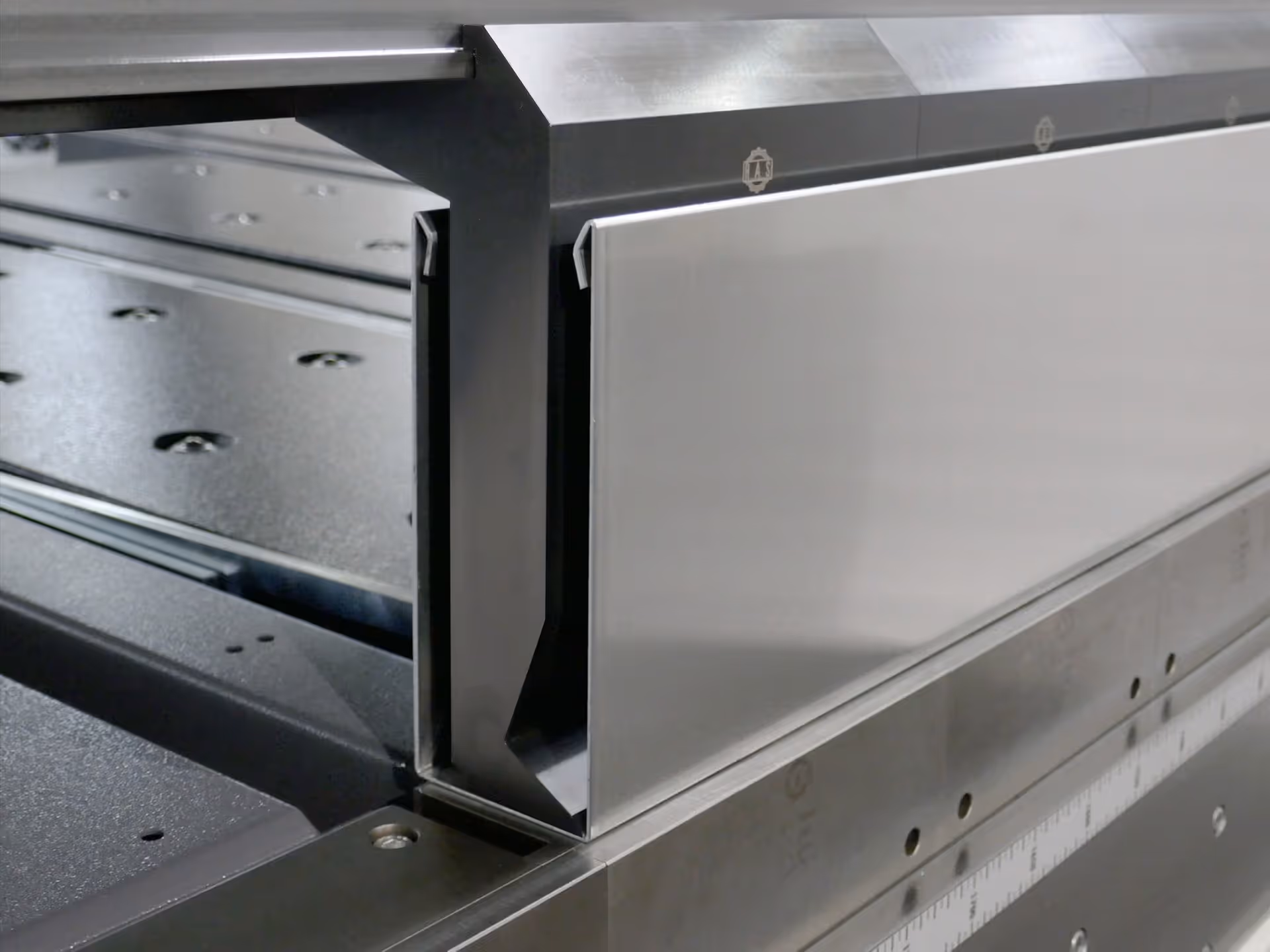

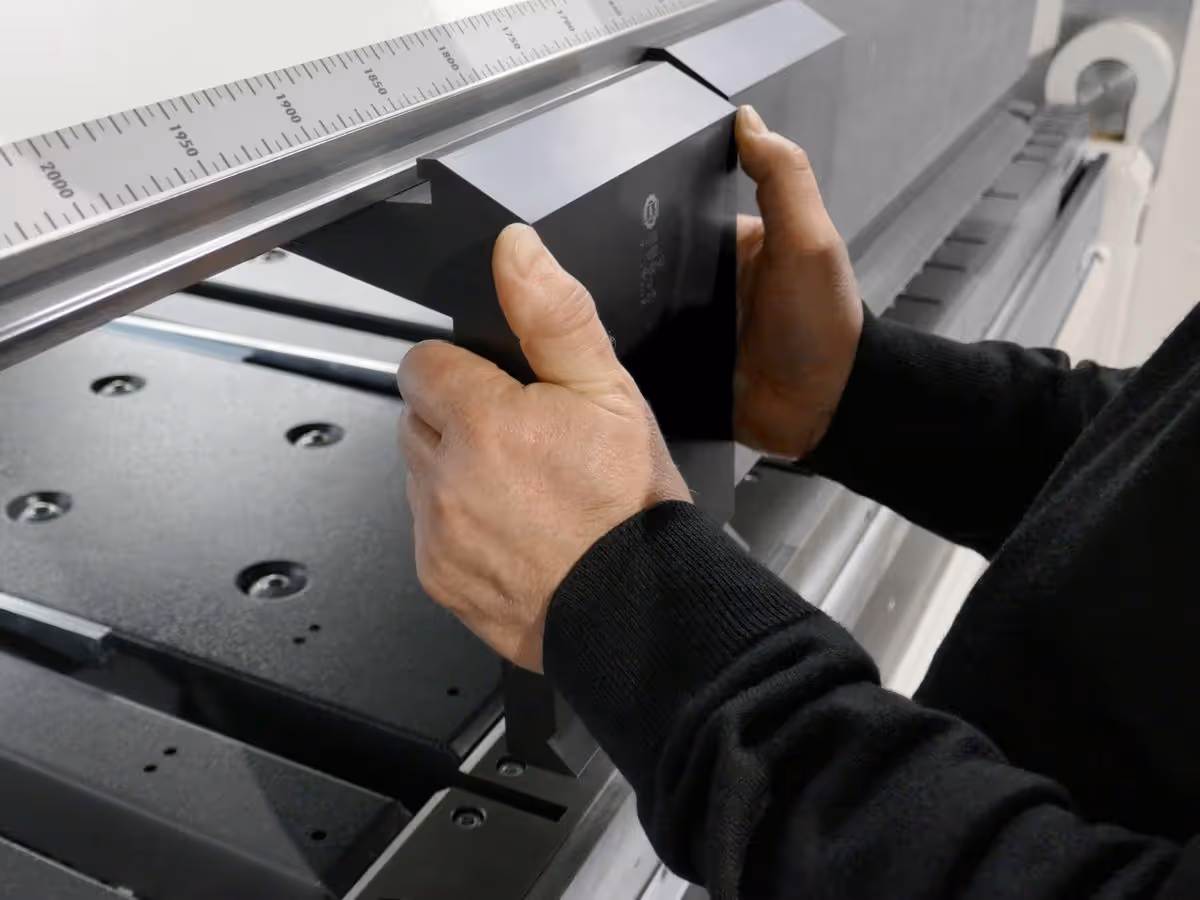

  • Segmentované nástroje, automatické upínanie nástrojov.
  • Voliteľne 90° horný baran pre väčšiu silu pri falcovaní.

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

 Napíšte nám

Popis technológie

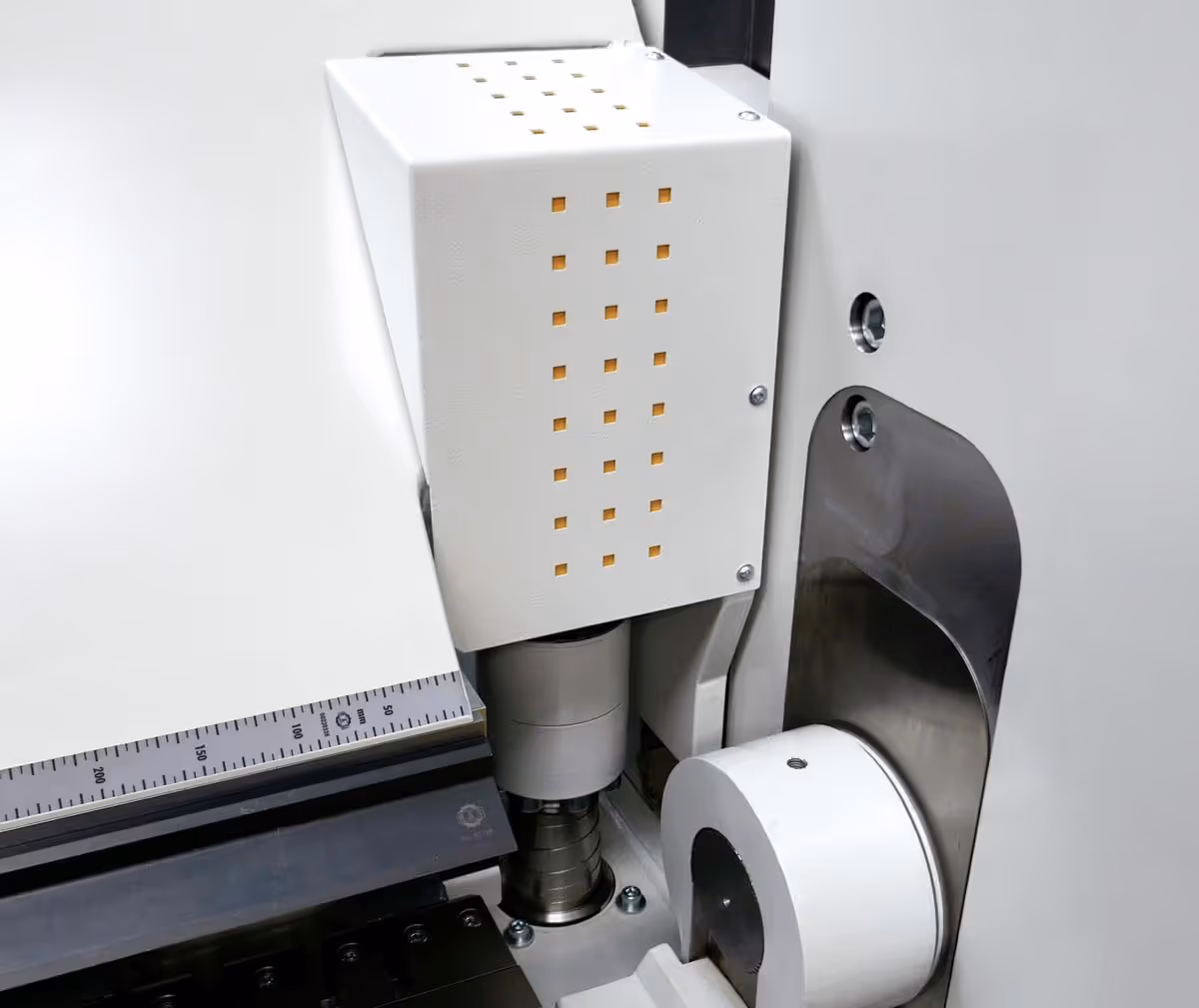

Inovatívny 3-osý servohybridný pohon horného barana. Rýchly pohyb nahor a nadol prostredníctvom guličkových skrutiek. Pri pohybe nadol sa tesne nad plechom aktivujú PowerBoosters, čo sú dva malé hydraulické valce po stranách barana. Plech upnú silou 120 ton, čo je dostatočné nielen na upnutie hrubých plechov, ale ostáva aj dostatočná rezerva na falcovanie. Hydraulické valce sú súčasťou horného barana a nijako neobmedzujú pri ohýbaní.

Priame ohyby bez potreby testovacích ohybov, inteligentný bombírovací systém automaticky kompenzuje akékoľvek deformácie.

Možnosti technológie

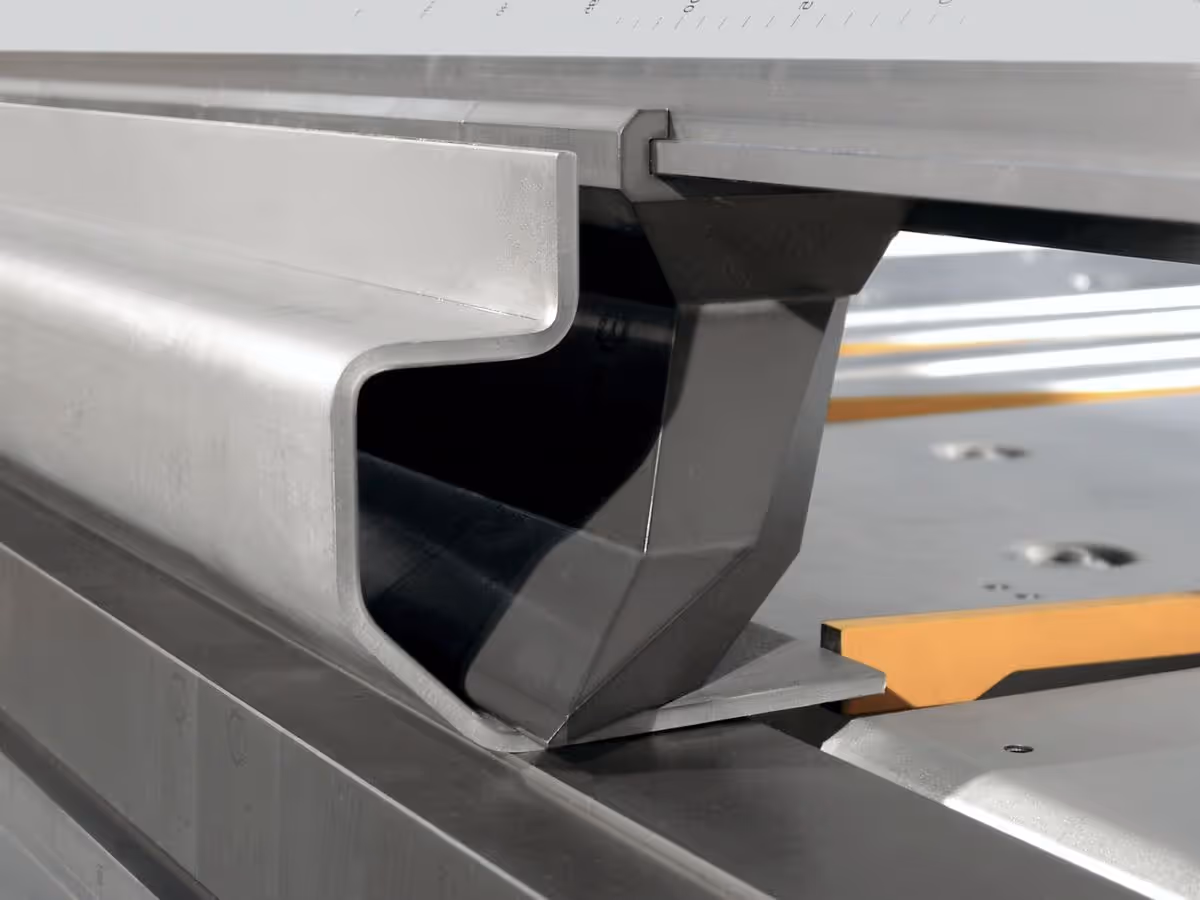

Tuhá konštrukcia a veľká upínacia sila RAS GIGAbend zaručuje vysokú kvalitu ohybov najmä pri hrubých materiáloch. Je vhodný pre všetky priemyselné výrobky až do hrúbky plechu 6 mm z bežnej ocele a 4 mm z nerezovej ocele.

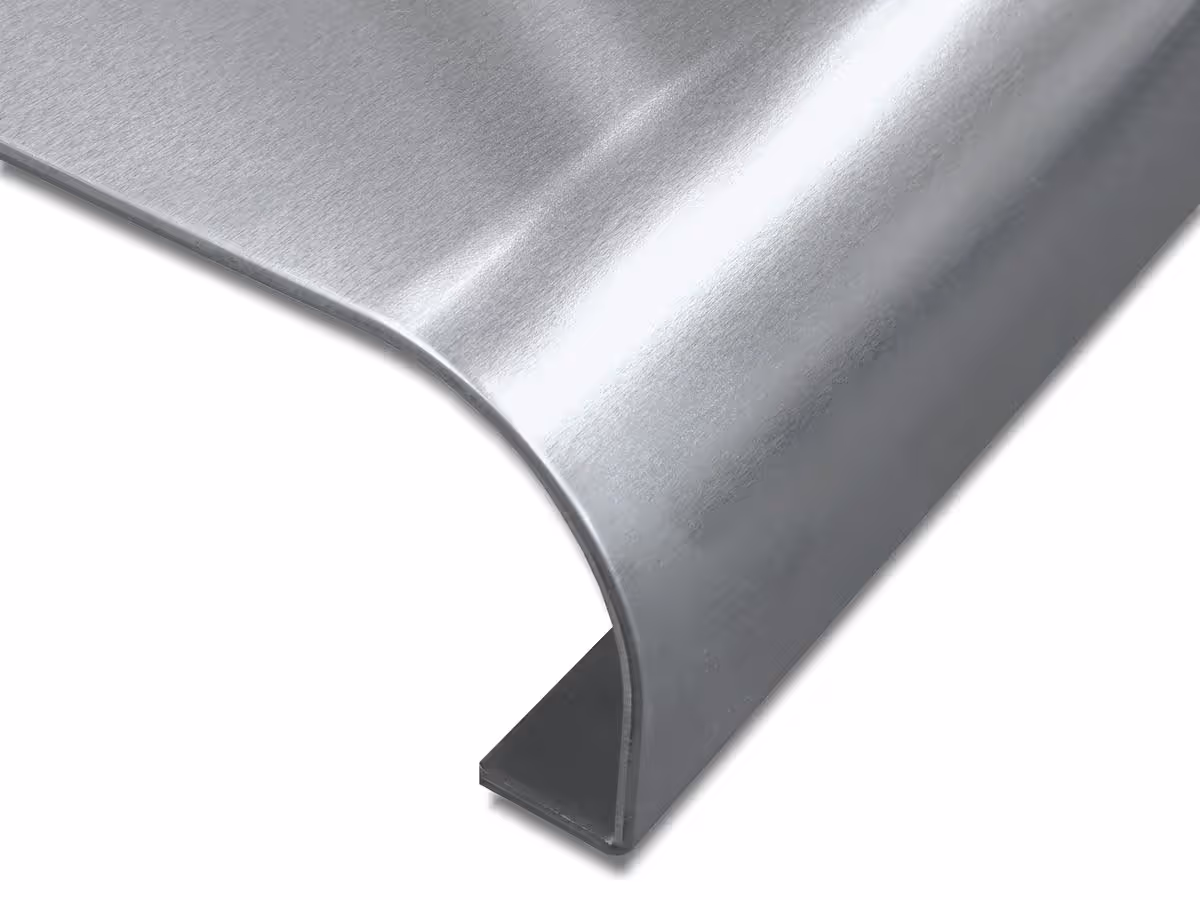

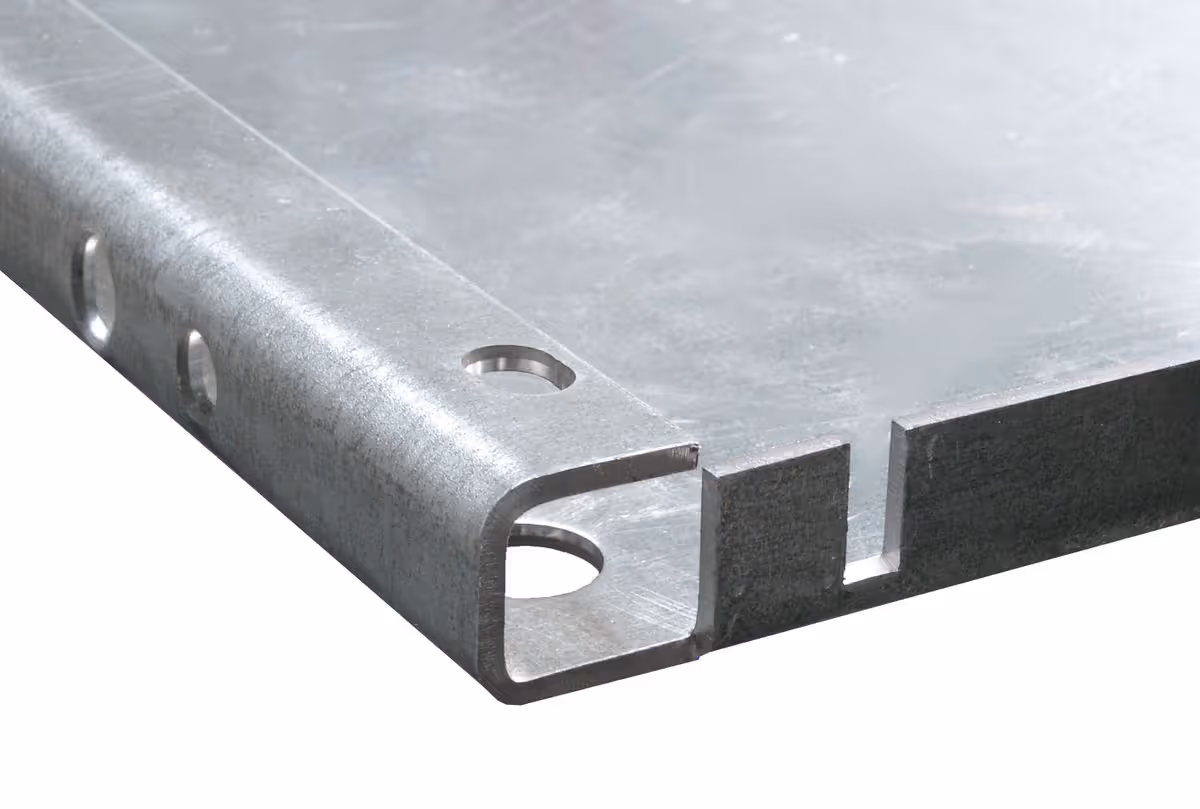

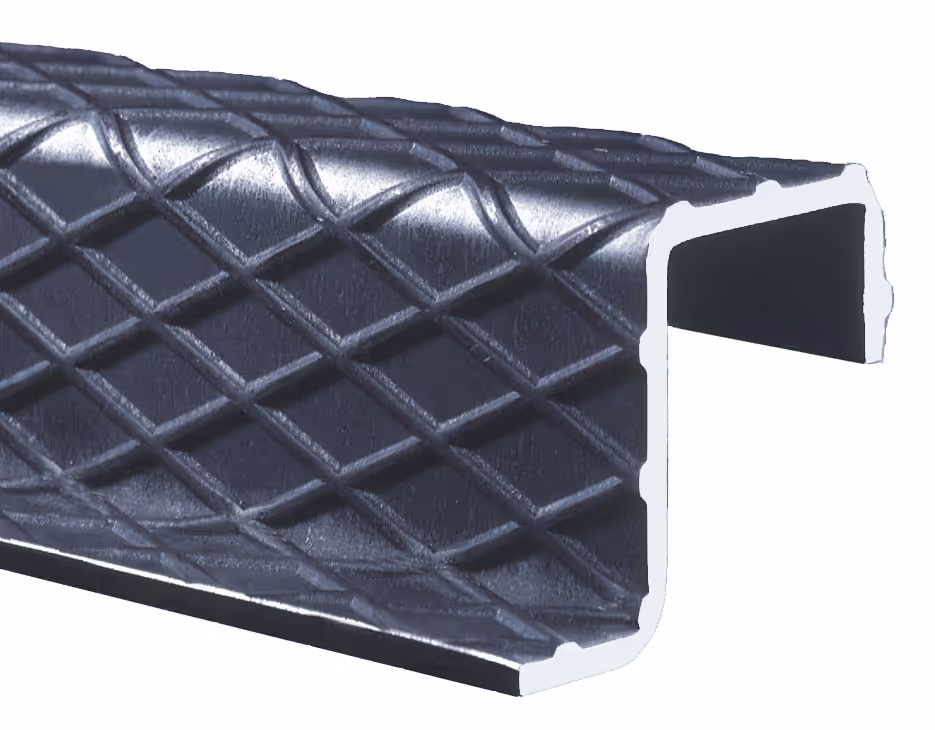

Zvláda ohýbanie panelov a profilov s akýmkoľvek uhlom, rádiusom a otvoreným alebo uzatvoreným falcom.



Technická špecifikácia

RAS GIGAbend 76.30 76.40
Smer ohýbania   pozitívny pozitívny
Ohýbacia dĺžka mm 3200 4060

Max. hrúbka plechu:

Oceľ 400 N/mm2

Nerezová oceľ

mm



6

4



3

Upínacia sila horného barana ton 120  120
Max. rozsah zadného dorazu mm 10 – 3050 10 – 4050
