GIGAbend

Robustní a pevná konstrukce stroje odolává ohybovým silám. Perfektní ohyby až do tloušťky 6 mm.


1 / 1

GIGAbend

Robustní a pevná konstrukce stroje odolává ohybovým silám. Perfektní ohyby až do tloušťky 6 mm.

  • PowerBoosters s upínací silou 120 tun.
  • Tuhá konstrukce odolávající ohybovým silám.
  • Inteligentní bombírovací systém.
  • Segmentované nástroje, automatické upínání nástrojů.
  • Volitelně 90° horní beran pro větší sílu při falcování.

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Popis technologie

Inovativní 3osý servohybridní pohon horního beranu. Rychlý pohyb nahoru a dolů prostřednictvím kuličkových šroubů. Při pohybu dolů se těsně nad plechem aktivují PowerBoosters, což jsou dva malé hydraulické válce po stranách beranu. Plech upnou silou 120 tun, která je dostatečná nejen na upnutí tlustých plechů, ale zůstává i dostatečná rezerva na falcování. Hydraulické válce jsou součástí horního beranu a nijak neomezují při ohýbání.

Přímé ohýbání bez potřeby testovacích ohybů, inteligentní bombírovací systém automaticky kompenzuje jakékoliv deformace.

Možnosti technologie

Tuhá konstrukce a velká upínací síla RAS GIGAbend zaručují vysokou kvalitu ohybů zejména u silnějších materiálů. Je vhodný pro všechny průmyslové výrobky až do tloušťky plechu 6 mm z běžné oceli a 4 mm z nerezové oceli.

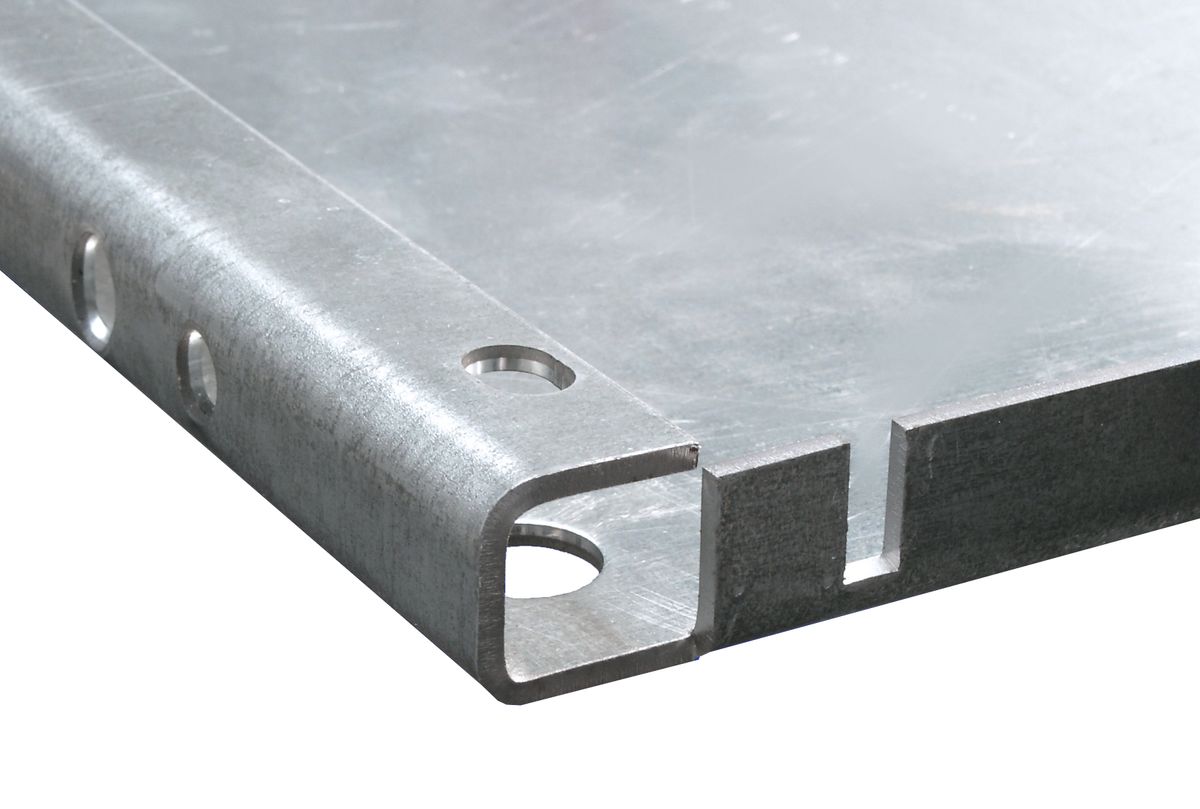

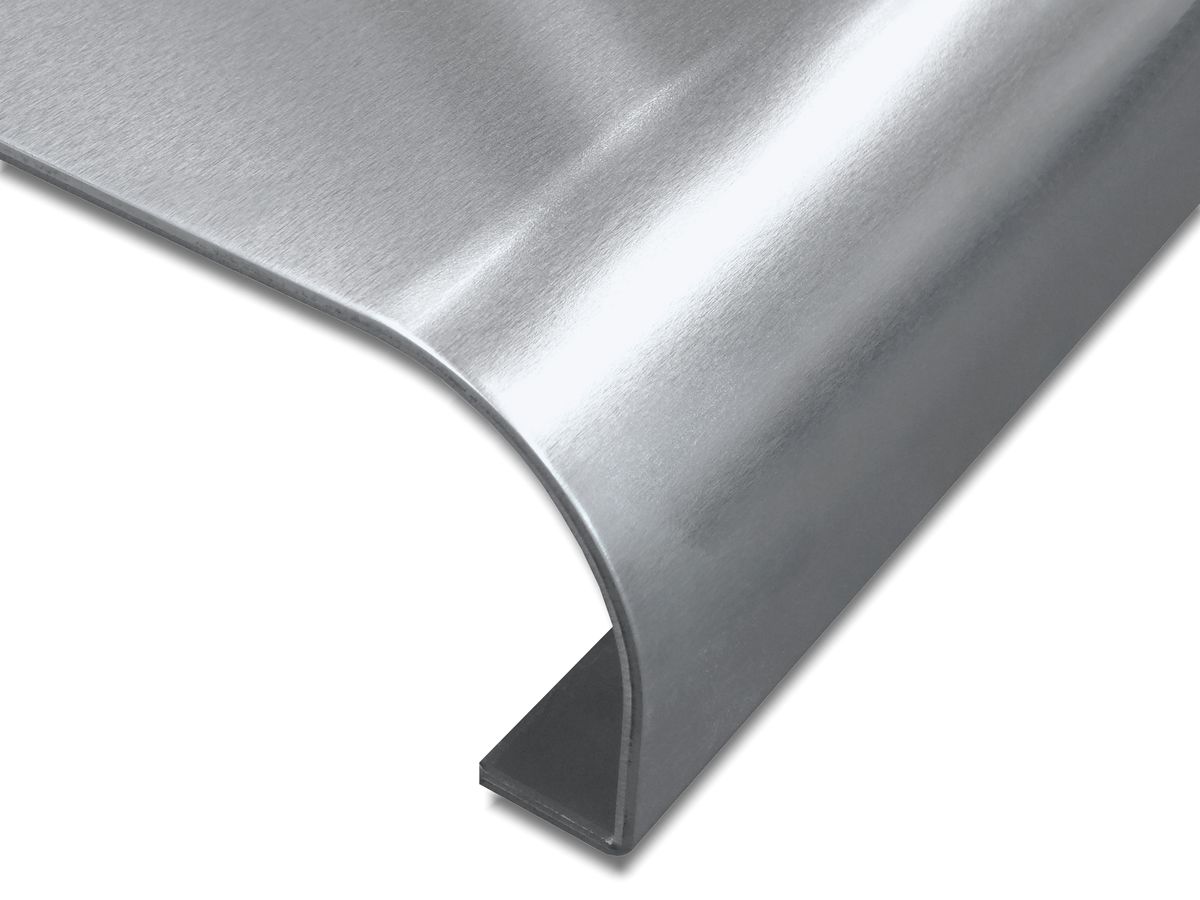

Zvládne ohýbání panelů a profilů s jakýmkoliv úhlem, rádiusem a otevřeným či uzavřeným falcem.

Technická specifikace

RAS GIGAbend 76.30 76.40
Směr ohýbání   pozitivní pozitivní
Ohýbací délka mm 3200 4060

Max. tloušťka plechu:

Ocel 400 N/mm2

Nerezová ocel

mm



6

4



5

3

Upínací síla horního beranu ton 120 120
Max. rozsah zadního dorazu mm 10 – 3050 10 – 4050
