XL - Center
Maximalizace inovací v designu výrobků. Automatické ohýbání unikátních a složitých střešních a architektonických profilů.
Popis technologie
Patentovaný 300° volný prostor před ohýbacím beranem nabízí téměř neomezenou flexibilitu při návrhu designu výrobků. Upínky drží výrobek během celého cyklu ohýbání a automaticky ho polohují pro každý ohyb. Tím jsou zajištěny přesné rozměry ohybů a rychlé ohýbací sekvence.
Automatické, přesné a rychlé ohýbání šikmých výrobků je mimořádně užitečná funkce XL - Center. Vyosení zadních dorazů se komfortně programuje, software vypočítá polohu polotovaru při zakládání.
Možnosti technologie

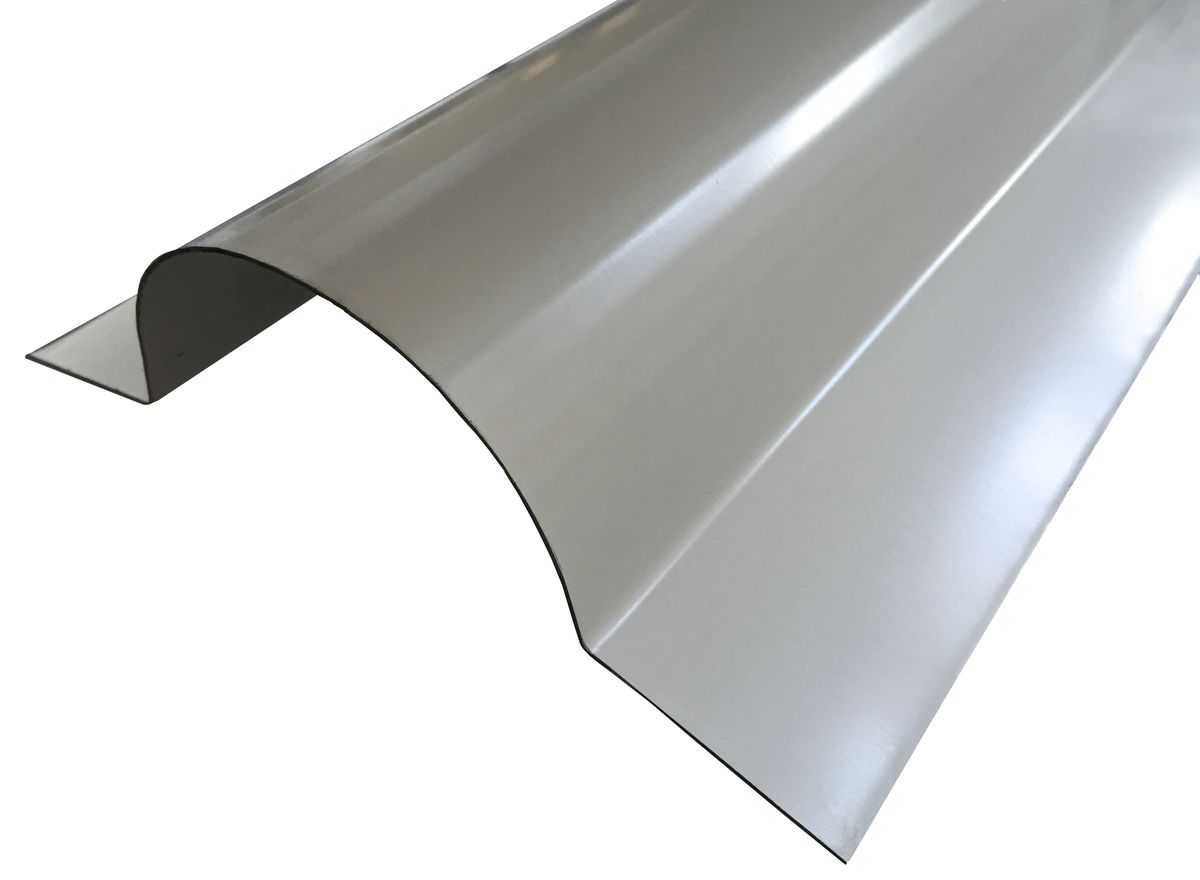

Vzrůstající nároky moderní architektury vyžadují složité profily s různými tvary, rádiusy a lemy.
RAS XL - Center je určený výrobcům, kteří se specializují na střešní krytiny, unikátní a neobvyklé fasády pro náročné obytné budovy, výrobu profilů pro běžnou bytovou výstavbu, jako i pro komerční developery a stavitele.
Software
Bendex 3D Office je nejmodernější CAD/CAM software určený k off-line programování CNC ohýbacích center RAS. Standardně umožňuje import 3D dílců ve formátu STEP nebo 2D rozvinů ve formátech GEO a DXF. Taktéž je možné kreslit vlastní profily, např. na kontrolu resp. sledování kolizí s novým výrobkem. Software automaticky převezme úhlové korekce z materiálových tabulek.
Technická specifikace
| RAS XL - Center | 63.30 |
|---|---|
| Směr ohýbání | pozitivní / negativní |
| Ohýbací délka (mm) | 3200 |
| Max. tloušťka plechu – Ocel 400 N/mm² (mm) | 1,5 |
| Max. tloušťka plechu – Nerezová ocel (mm) | 1 |
| Max. tloušťka plechu – Hliník (mm) | 2 |
| Volný prostor před ohýbacím beranem | 300° |
| Rozsah zadního dorazu (mm) | 6,5 – 750 |
| Ohýbání šikmých výrobků | ano |
