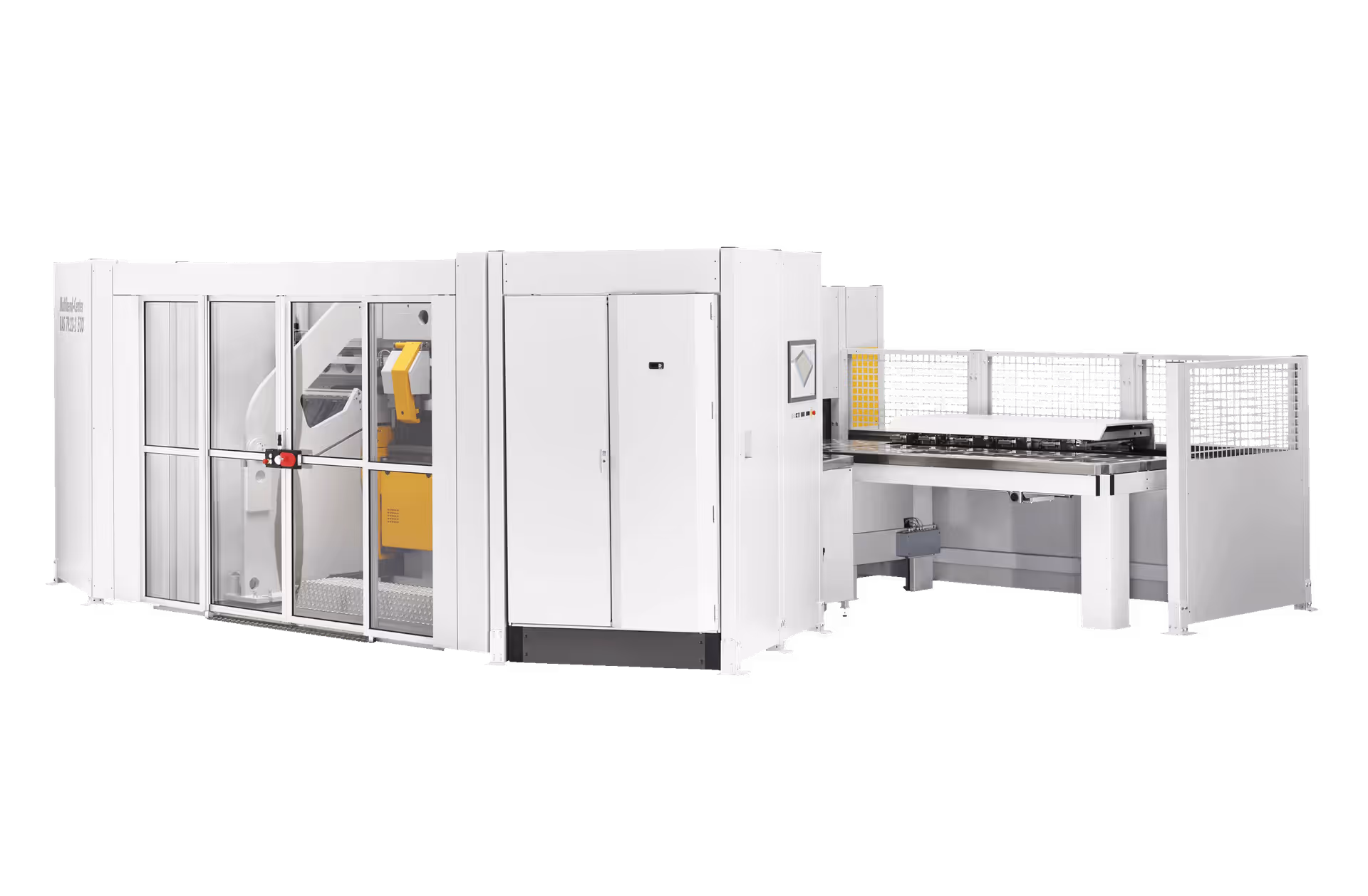

Multibend - Center ECO
Vstup do plně automatického ohýbání. Nákladově efektivní řešení ohýbání panelů a krabic se všemi funkcemi špičkové ohýbačky.
Popis technologie

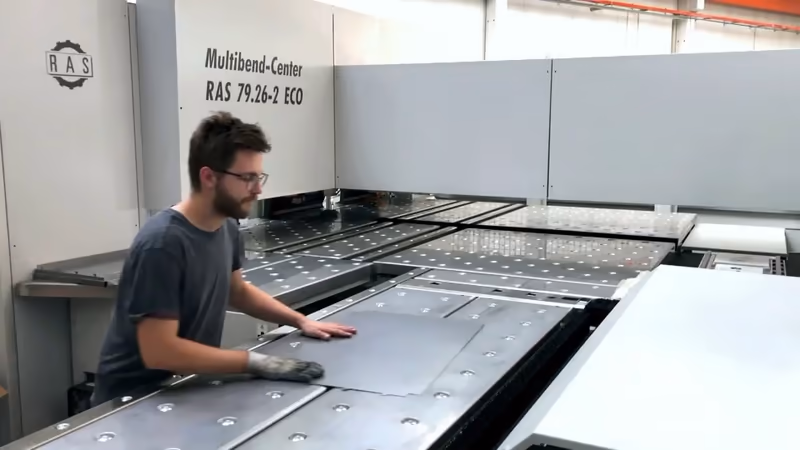

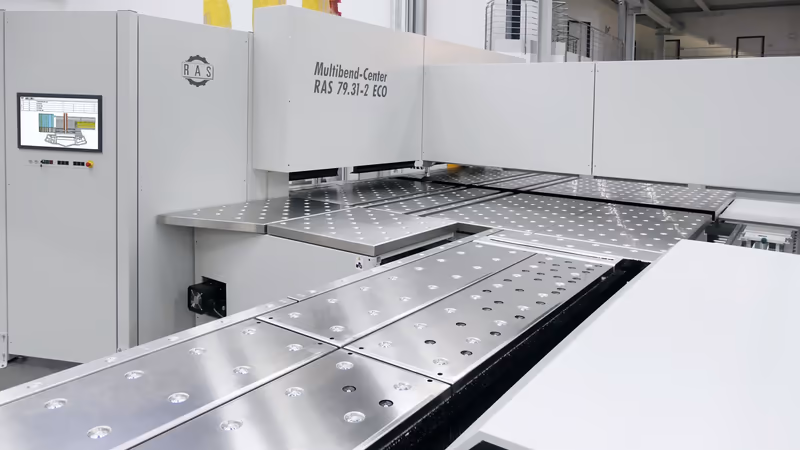

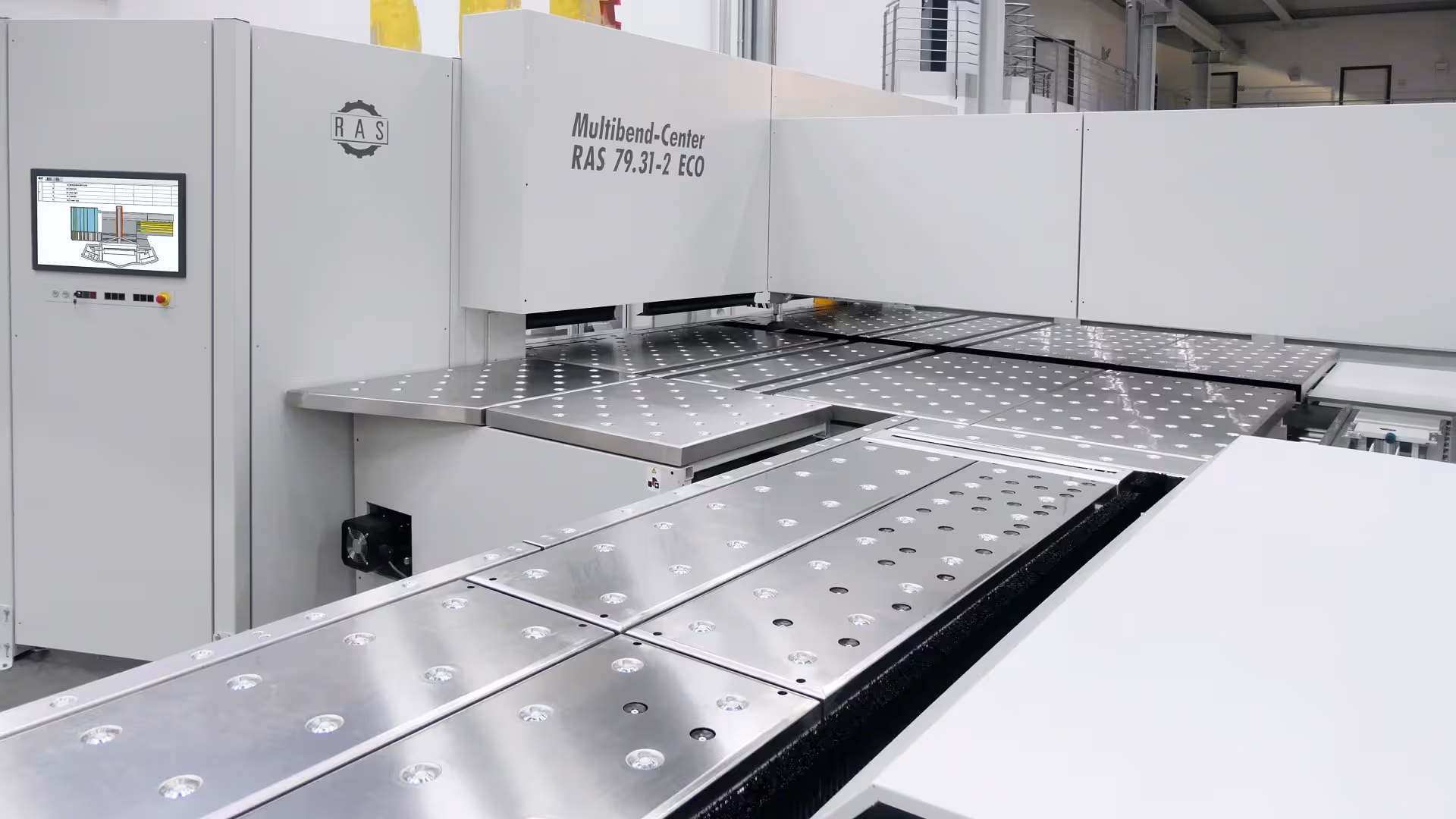

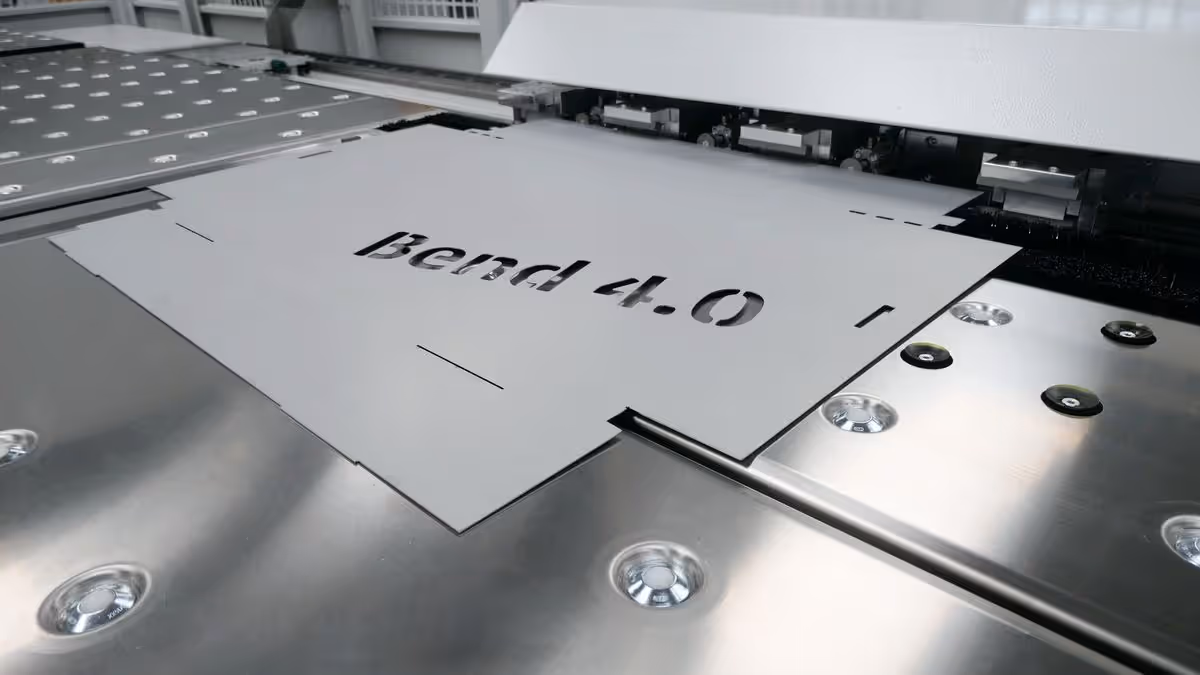

Po založení polotovaru přesný skener zaměří i nejsložitější tvary bez potřeby mechanického dotyku. Dále už vše probíhá plně automaticky. Nakládací manipulátor přesune polotovar k hlavnímu manipulátoru, který s ním přesně polohuje a rotuje během celého ohýbacího cyklu. Hotový výrobek dopraví dvojitý pásový dopravník zpět k operátorovi.
Stroj nemá periferii pro automatické nakládání a vykládání, ani později nebude možné rozšíření o jakoukoliv automatizaci při nakládání a vykládání výrobků.
Možnosti technologie
RAS Multibend - Center ECO disponuje veškerými funkcemi špičkového Panel Benderu. Je vhodný pro výrobu topidel a ventilačních jednotek, rozvaděčů, prodejních automatů, kovových dveří a nábytku, držáků svítidel, kuchyňského a medicínského vybavení, krytování strojů apod.
Díky nejvyšší úrovni přesnosti a opakovatelnosti jsou výrobky vhodné i pro laserové svařování.
Software
Bendex 3D Office je nejmodernější CAD/CAM software určený k off-line programování CNC ohýbacích center RAS. Standardně umožňuje import 3D dílců ve formátu STEP nebo 2D rozvinů ve formátech GEO a DXF. Taktéž je možné kreslit vlastní profily, např. na kontrolu resp. sledování kolizí s novým výrobkem. Software automaticky převezme úhlové korekce z materiálových tabulek.
Technická specifikace
| RAS Multibend - Center ECO | 79.22-2 ECO | 79.26-2 ECO | 79.31-2 ECO |
|---|---|---|---|
| Směr ohýbání | pozitivní / negativní | pozitivní / negativní | pozitivní / negativní |
| Ohýbací délka (mm) | 2160 | 2560 | 3060 |
| Max. šířka polotovaru (mm) | 1500 | 1500 | 1500 |
| Max. tloušťka plechu – Ocel 400 N/mm² (mm) | 2 (2,5) | 2 (2,5) | 2 |
| Max. tloušťka plechu – Nerezová ocel (mm) | 1,5 | 1,5 | 1,5 |
| Max. tloušťka plechu – Hliník (mm) | 3 | 3 | 3 |
| Max. výška krabice (mm) | 203 | 203 | 203 |
