Multibend - Center ECO
Vstup do plne automatického ohýbania. Nákladovo efektívne riešenie ohýbania panelov a krabíc so všetkými funkciami špičkovej ohýbačky.
- Všetky funkcie špičkového panel bendera.
- Stanica pre manuálne nakladanie polotovaru.
- Automatické skenovanie a zarovnanie polotovaru.
- Paralelné zakladanie počas ohýbania.

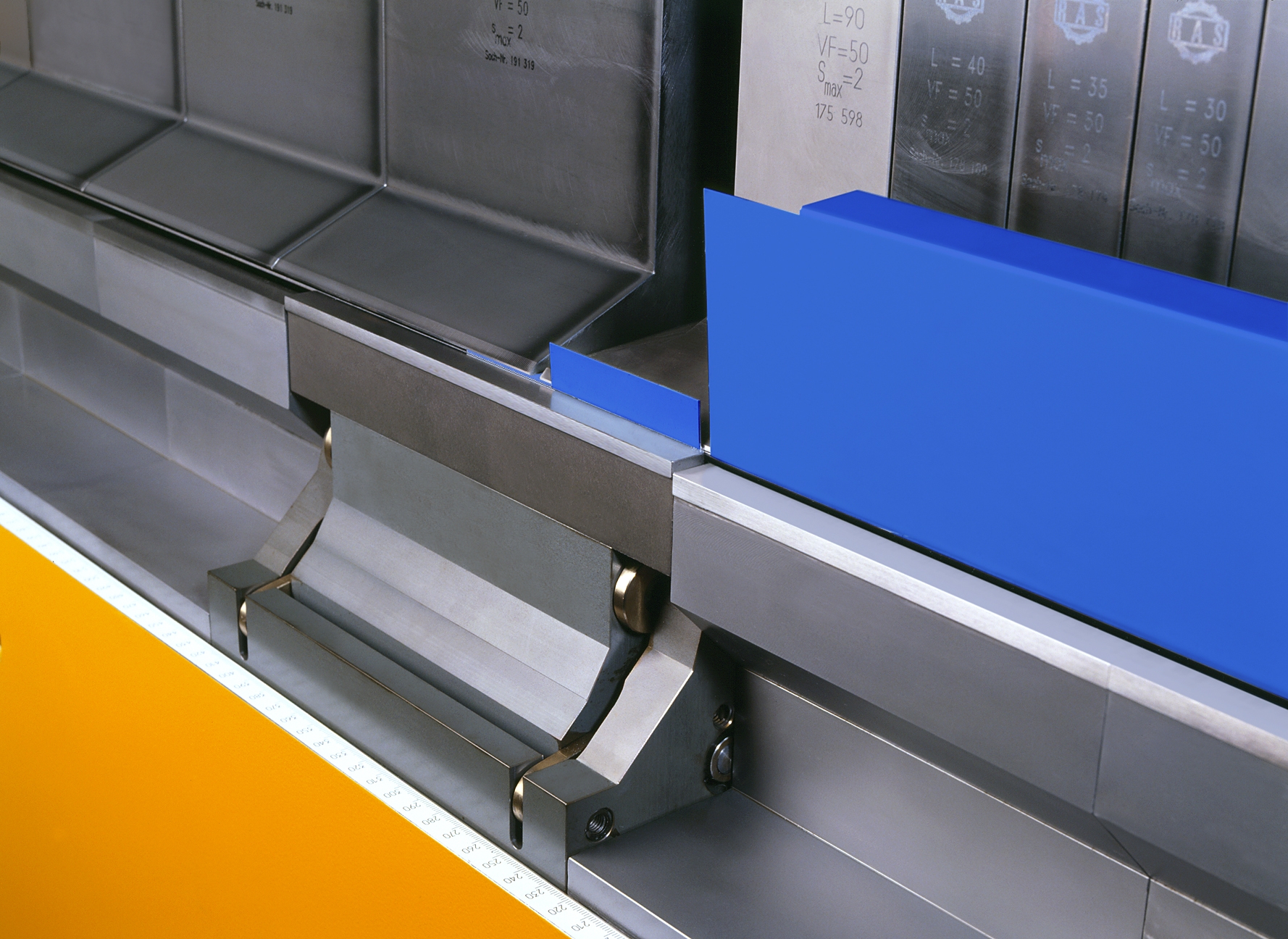

- Automatická výmena a posun nástrojov.
Popis technológie
Po založení polotovaru presný skener zameria aj najzložitejšie tvary bez potreby mechanického dotyku. Ďalej už všetko prebieha plne automaticky. Nakladací manipulátor presunie polotovar k hlavnému manipulátoru, ktorý s ním presne polohuje a rotuje počas celého ohýbacieho cyklu. Hotový výrobok dopraví dvojitý pásový dopravník späť k operátorovi.
Stroj nemá perifériu pre automatické nakladanie a vykladanie, ani neskôr nebude možné rozšírenie o akúkoľvek automatizáciu pri nakladaní a vykladaní výrobkov.
Možnosti technológie
RAS Multibend - Center ECO disponuje všetkými funkciami špičkového panel bendera. Vhodný pre výrobu vykurovacích a ventilačných jednotiek, rozvádzačov, predajných automatov, kovových dverí a nábytku držiakov svetiel, kuchynského a medicínskeho vybavenia, krytovania strojov a pod.
Vďaka najvyššej úrovni presnosti a opakovateľnosti sú výrobky vhodné aj pre laserové zváranie.
Software

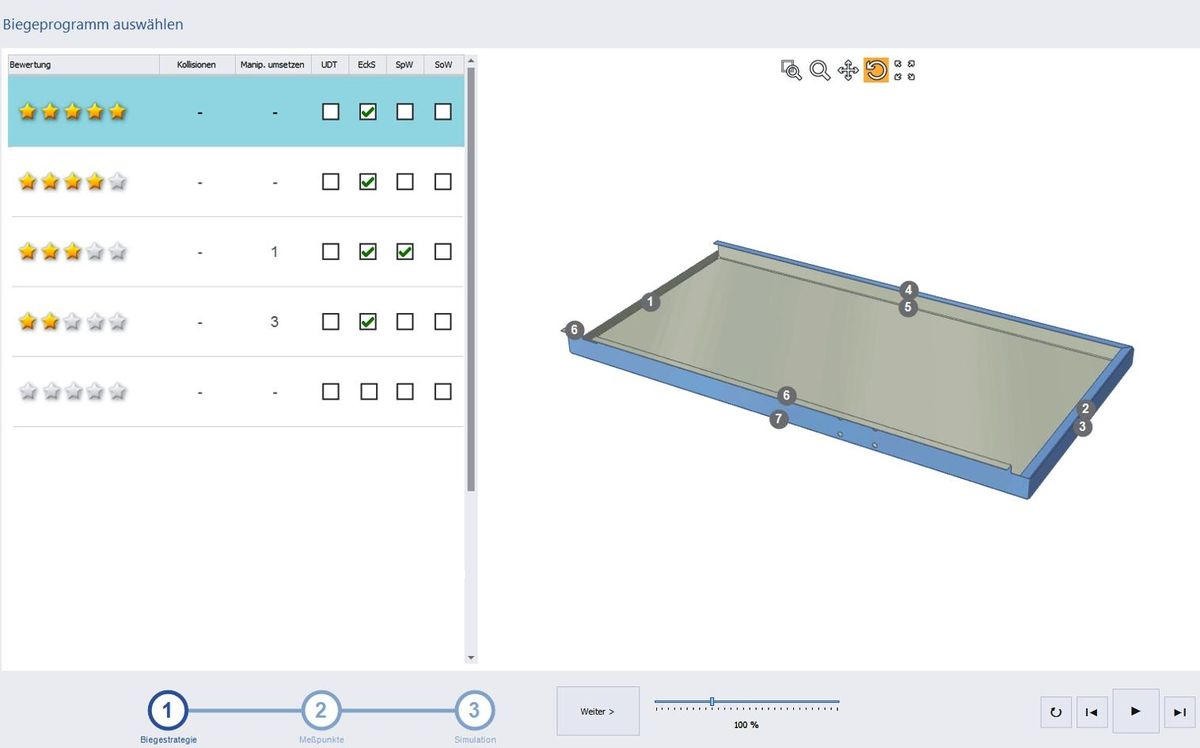

Bendex 3D Office je najmodernejší CAD/CAM softvér určený na off-line programovanie CNC ohýbacích centier RAS. Štandardne umožňuje import 3D dielcov vo formáte STEP, alebo 2D rozvinov vo formátoch GEO a DXF. Taktiež je možné kresliť vlastné profily, napr. na kontrolu, resp. sledovanie kolízií s novým výrobkom. Software automaticky prevezme uhlové korekcie z materiálových tabuliek.
Technická špecifikácia
| RAS Multibend - Center ECO | 79.22-2 ECO | 79.26-2 ECO | 79.31-2 ECO |
|---|---|---|---|
| Smer ohýbania | pozitívny / negatívny | pozitívny / negatívny | pozitívny / negatívny |
| Ohýbacia dĺžka (mm) | 2160 | 2560 | 3060 |
| Max. šírka polotovaru (mm) | 1500 | 1500 | 1500 |
| Max. hrúbka plechu – Oceľ 400 N/mm² (mm) | 2 (2,5) | 2 (2,5) | 2 |
| Max. hrúbka plechu – Nerezová oceľ (mm) | 1,5 | 1,5 | 1,5 |
| Max. hrúbka plechu – Hliník (mm) | 3 | 3 | 3 |
| Max. výška boxu (mm) | 203 | 203 | 203 |
