PivaBend

Produktivní ohýbání panelů, profilů a opláštění na základě výrobních požadavků. Díky pracovnímu principu nedochází k opotřebení nástrojů.

  • Ohýbání v sériích nebo sestavách výrobků.
  • Technologie vhodná pro citlivé materiály – lakovanou a nerezovou ocel, hliník.
  • Ohýbání negativních i pozitivních ohybů.
  • Výroba vysokých opláštění tvaru U až do výšky 2000 mm.
  • Princip ohýbání eliminuje opotřebení nástrojů.

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Popis technologie

Cyklový čas u ohýbání na PivaBend je obvykle stejný nebo téměř stejný jako je tomu u vysekávání na PivaPunch, proto může vstupní materiál pokračovat přímo z cívky plechu. Druhou možností je produktivní a přesné ohýbání rozvinů, které byly předem vyrobeny na vysekávacích nebo laserových centrech.

Ohýbání je flexibilní, protože je možné ohýbat negativní i pozitivní ohyby a všechny rozměry jsou programovatelné. Možnost ruční nebo plně automatické výměny nástrojů.

Možnosti technologie

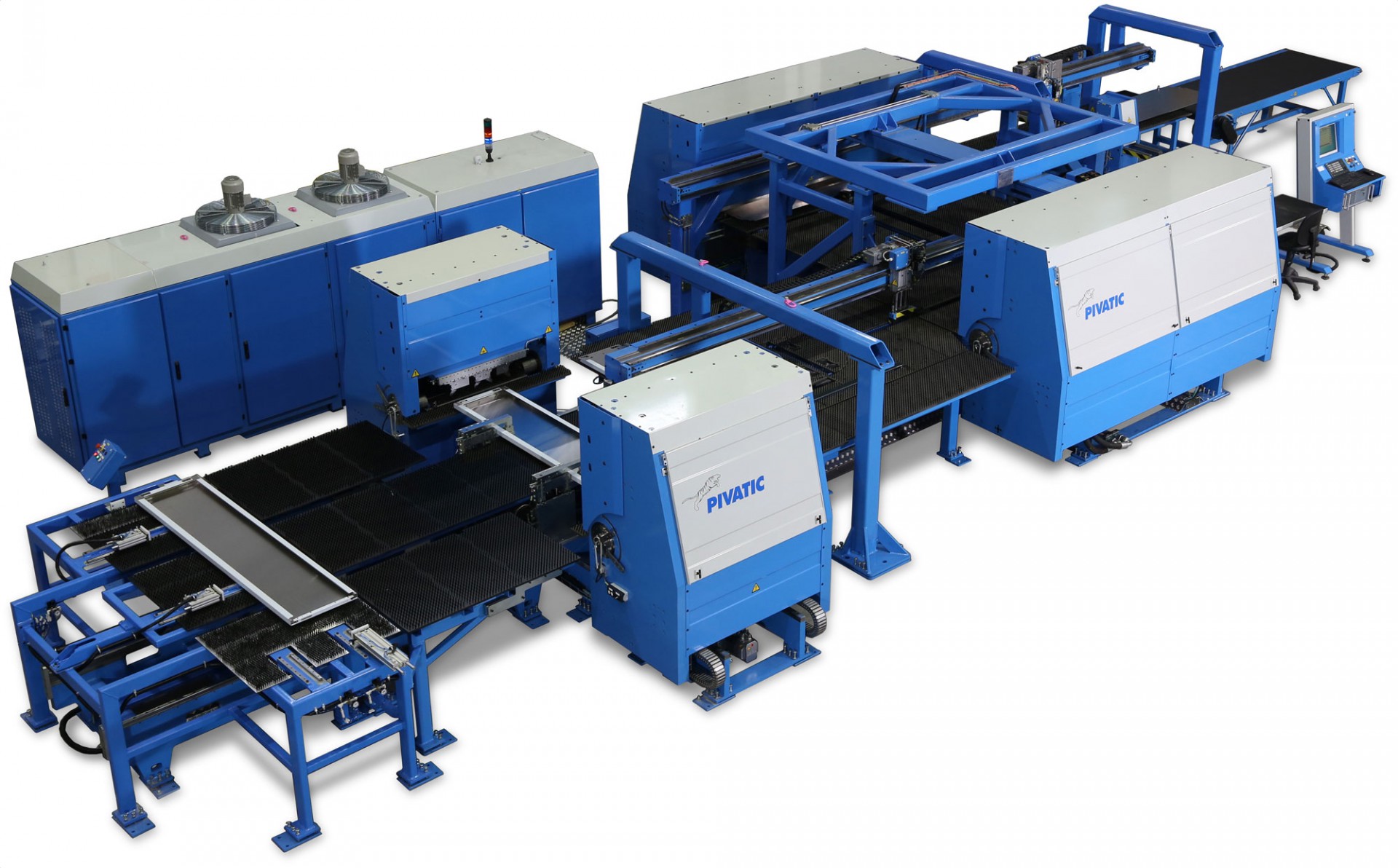

Ohýbací centra PIVATIC PivaBend dokážou ohýbat všechny tři základní typy plechových výrobků – otevřené profily, panely a vysoké opláštění tvaru U a L.

Ohýbací stanice obsahuje dvě ohýbačky a velice přesný programovatelný manipulátor pro přepravu a polohování výrobku, ohýbají se dvě protilehlé strany současně.

Technická specifikace

Materiál / Tloušťka Max. délka ohybu Technologie ohýbání
mm mm
Konstrukční ocel / 1,8 mm – AISI 304 / 1,2 2000 pozitivní / negativní ± 115°
Konstrukční ocel / 1,5 mm – AISI 304 / 1 2500 pozitivní / negativní ± 115°
Konstrukční ocel / 1 mm – AISI 304 / 0,6 3050 pozitivní / negativní ± 115°
Konstrukční ocel / 1,8 mm – AISI 304 / 1,2 3050 pozitivní ± 115°
Konstrukční ocel / 2 mm – AISI 304 / 1,5 2000 / 2250 / 2500 pozitivní ± 115°
