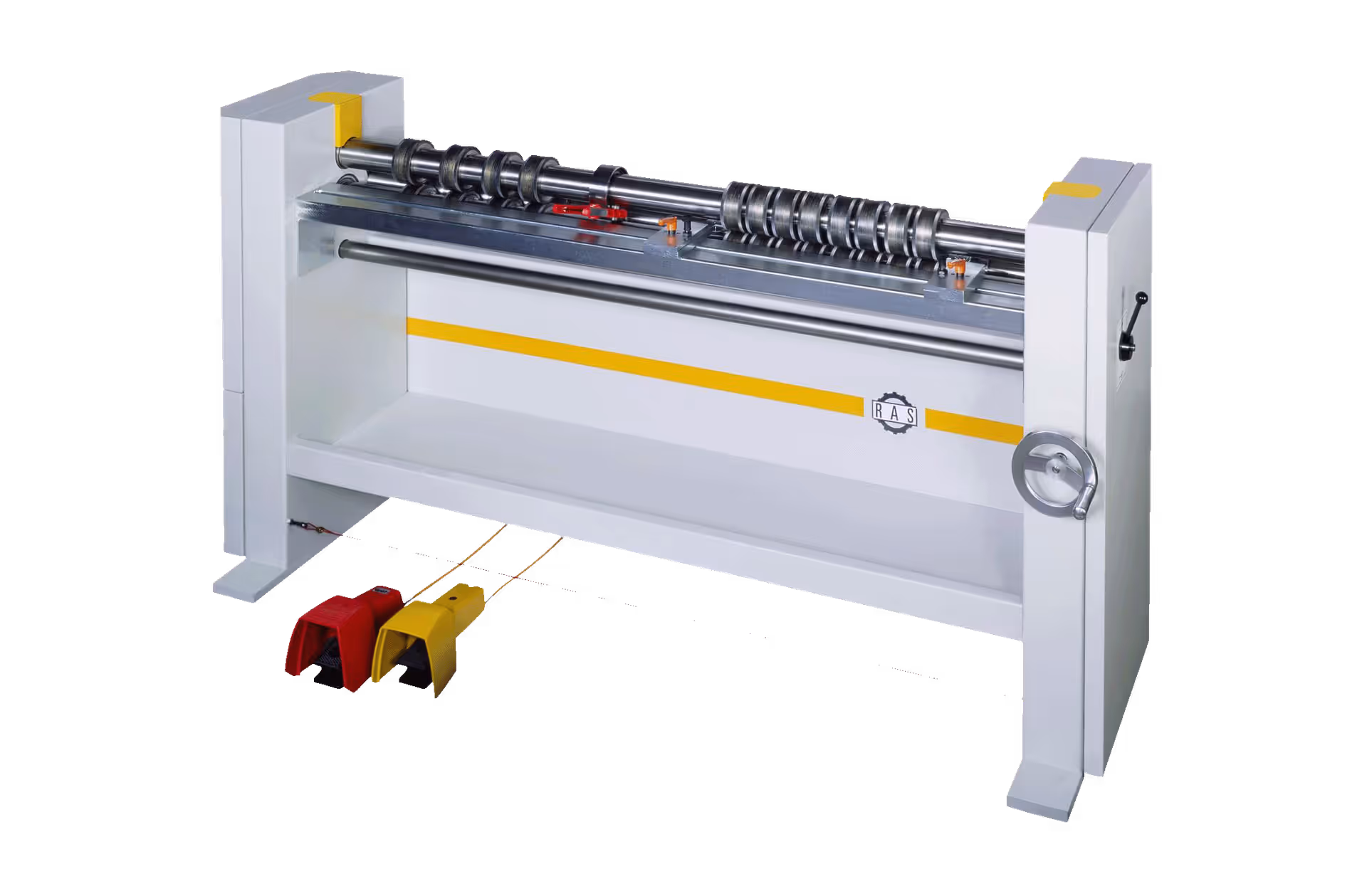

VENTIrounder
Zakružování komponentů potrubí bez poškození předem vytvořených lemů.
- Zakružování komponent s Pittsburgh, Snaplock nebo stojatým lemem.
- Bez poškození dříve vyrobených lemů.
- Bezotlakové zakružování viditelných vnějších částí.
- Rychlé přizpůsobení různým šířkám.

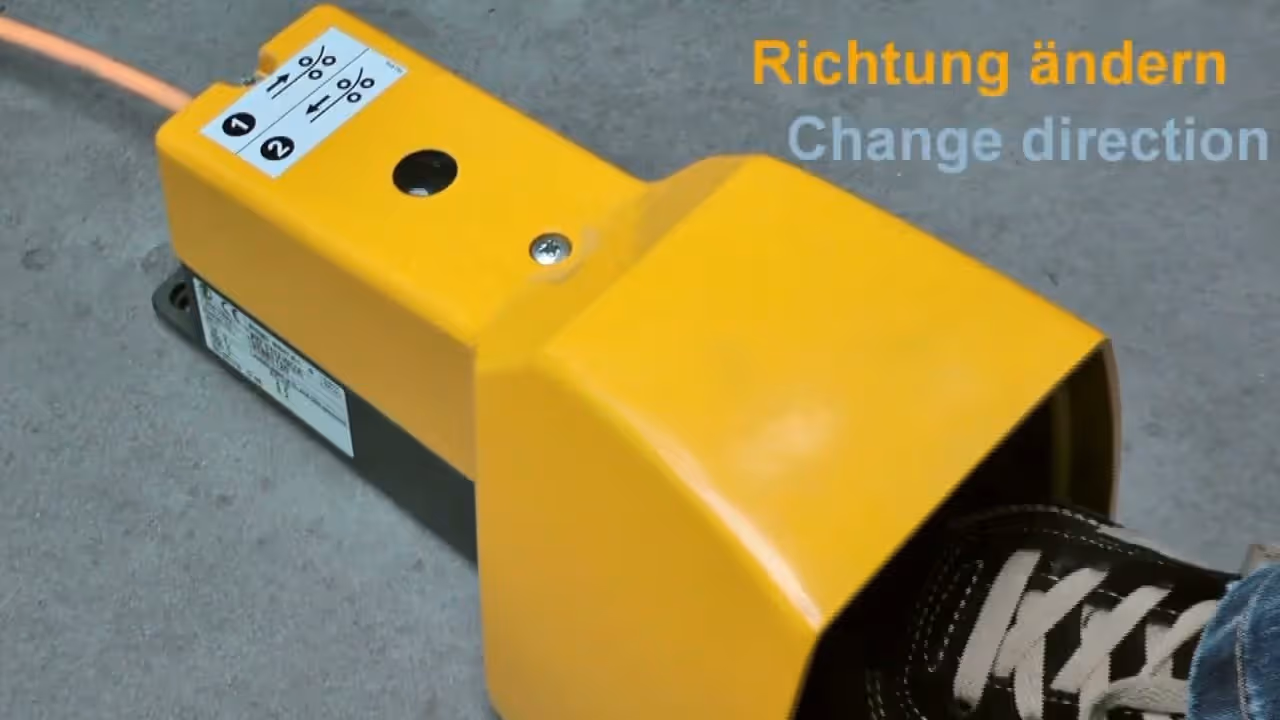

- Výběr pohybu vpřed nebo vzad, ruce zůstávají volné.
Popis technologie

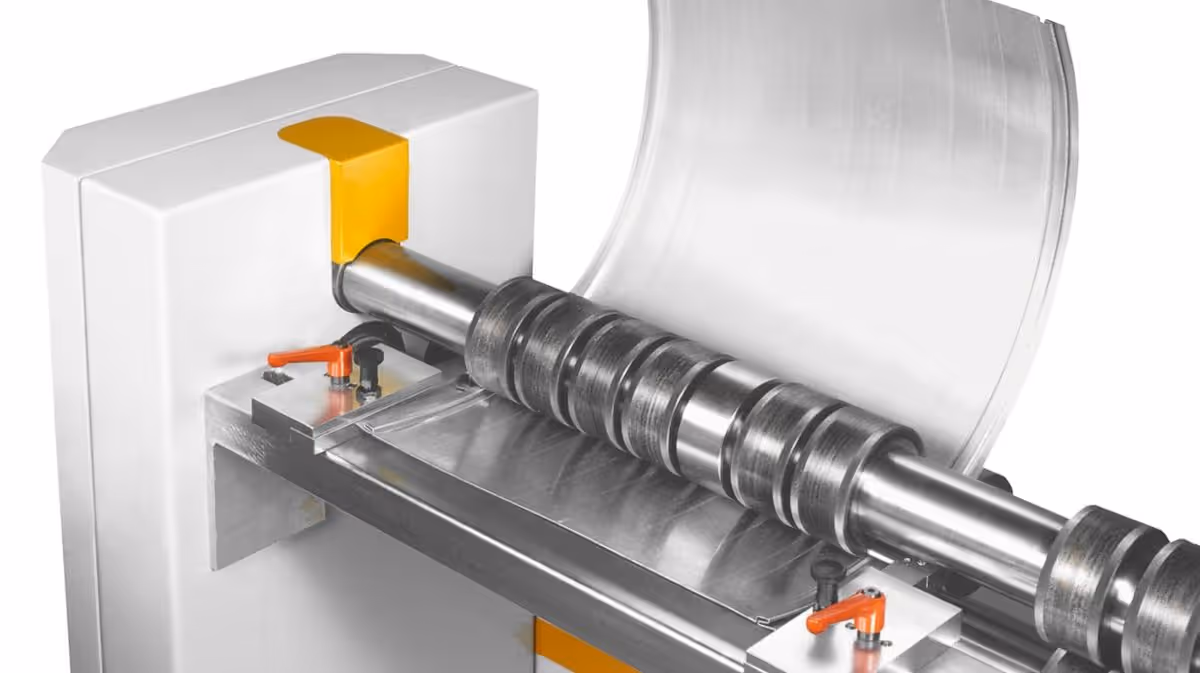

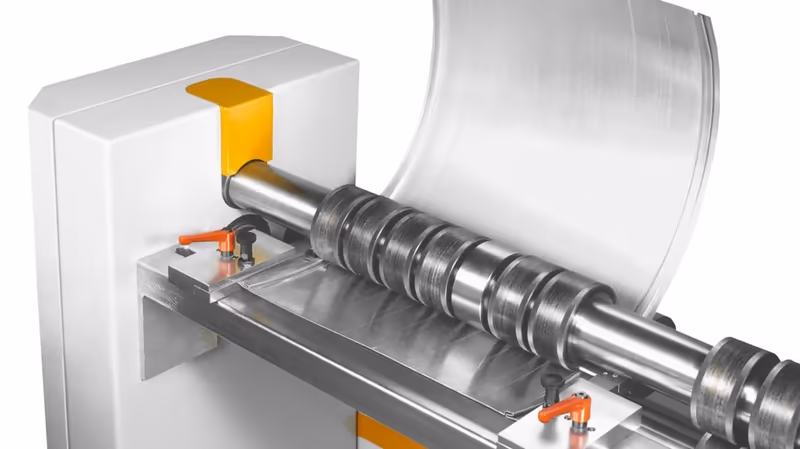

Komponenty vzduchotechnických potrubí mají předem vytvarované lemy. Běžné zakružovačky by lemy při práci zploštili. To ale není případ VENTIrounderu, který lemy při zakružování chrání.

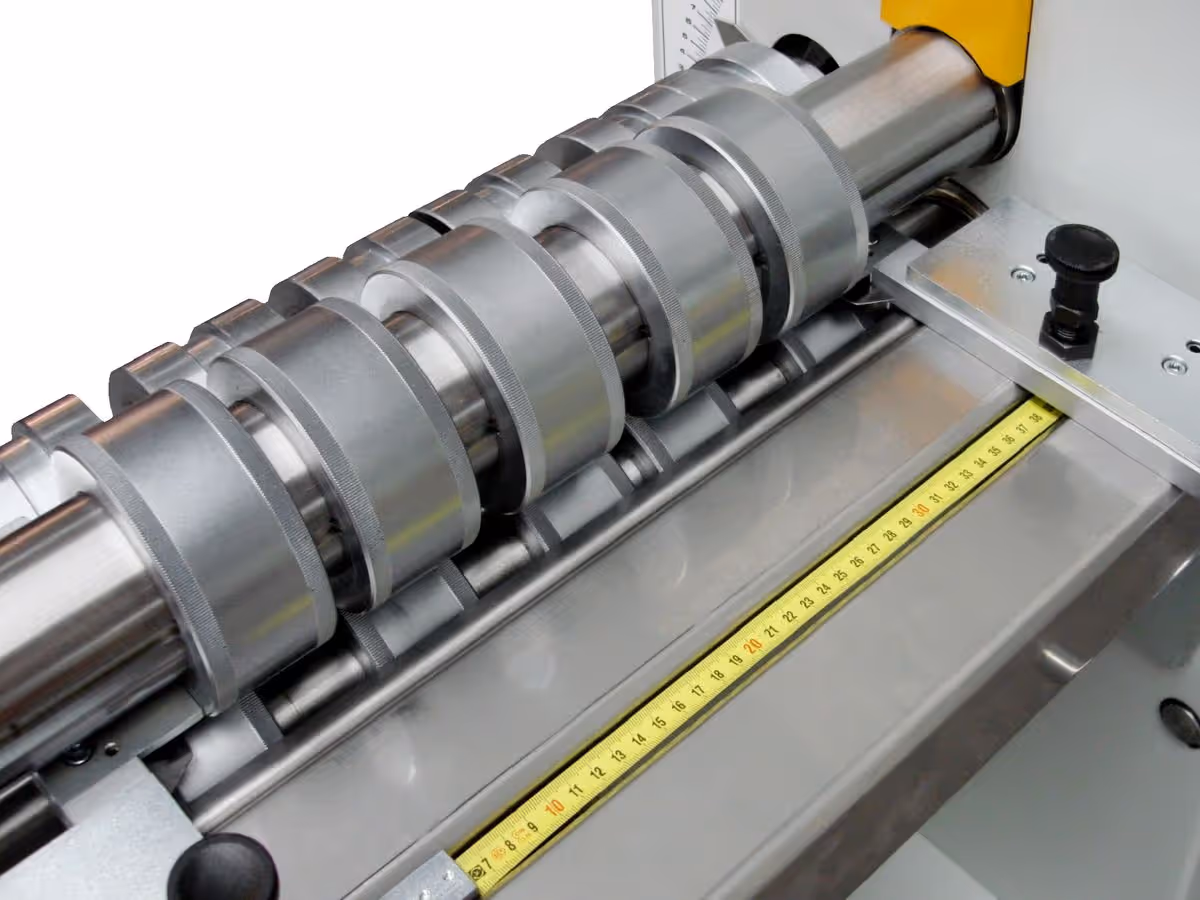

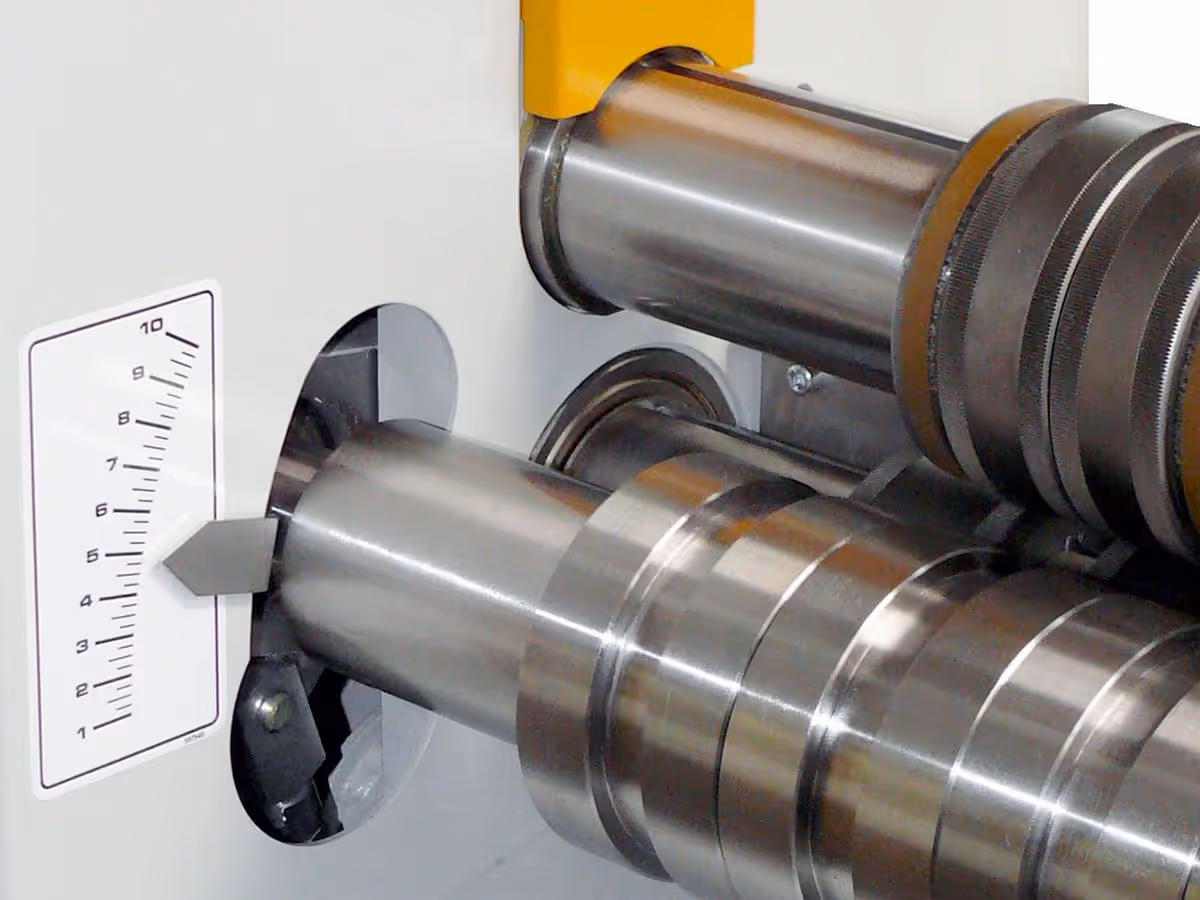

Kalené a segmentované tvářecí válce jsou volně pohyblivé na hřídelích, díky tomu se stroj velmi rychle přestaví na požadovanou šířku. Přestavení zjednodušuje integrované pravítko na stole. Vroubkování válců zajišťuje dobrou přilnavost k plechům. Indikátor polohy umožňuje opakované nastavení poloměru.
Možnosti technologie
U vzduchotechnických potrubí se používá Pittsburgh, Snaplock a stojatý lem. Pokud je RAS VENTIrounder vybaven pro výrobu všech tří typů lemů, je jeho přestavení pomocí několika jednoduchých kroků velmi rychlé. Výsledkem bude vždy dokonale zakroužený dílec.
Technická specifikace
| RAS VENTIrounder | 40.91 |
|---|---|
| Max. šířka výrobku (mm) | 1500 |
| Min. šířka výrobku (mm) | 120 |
| Max. tloušťka plechu, 400 N/mm² (mm) | 1,25 |
| Rychlost (m / min) | 0 – 10 |
| Min. poloměr (mm) | 200 – 250 |
