21.20

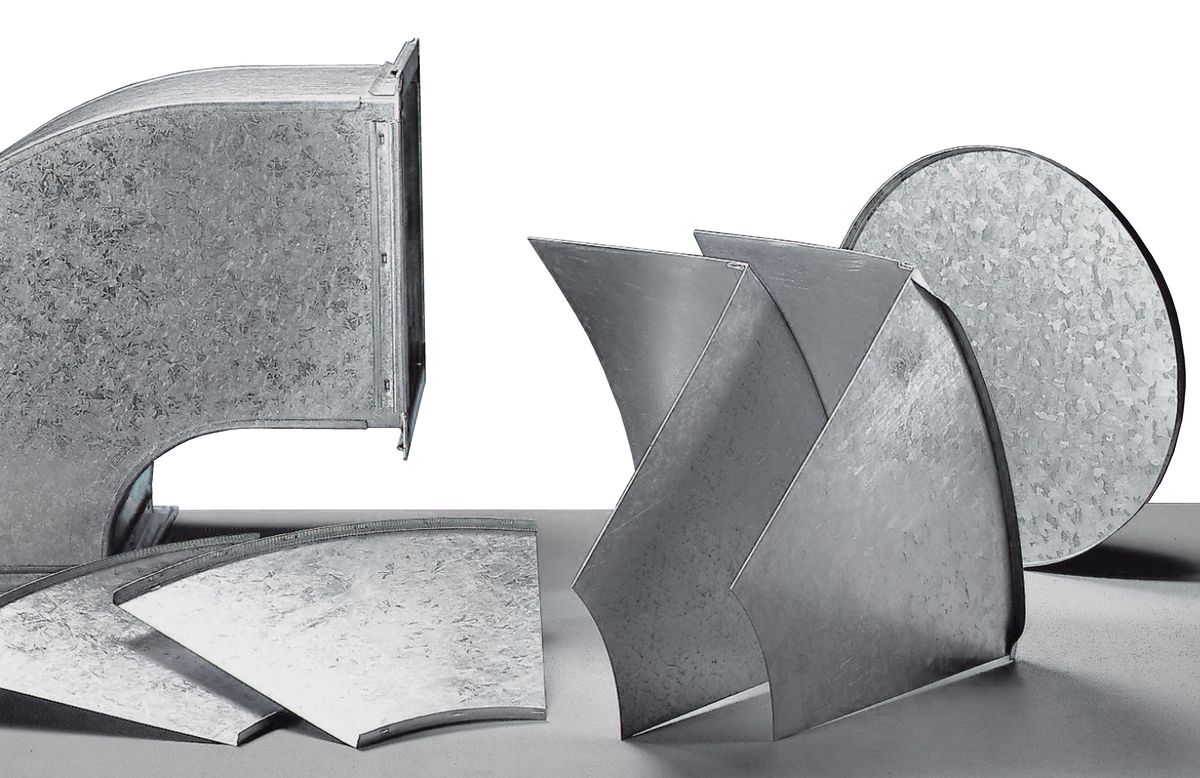

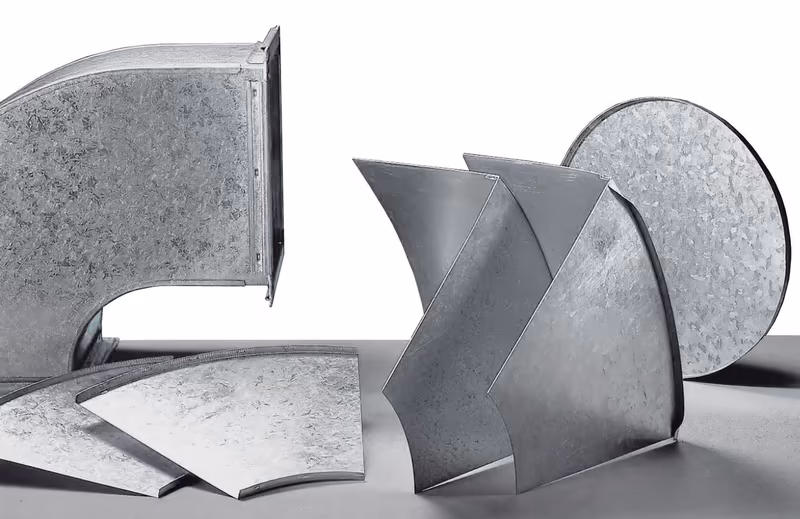

Výroba 90° přírub pro Pittsburgh nebo Snaplock spoje na zaoblených komponentech.
- Efektivní výroba přírub pro Pittsburgh nebo Snaplock spoje.

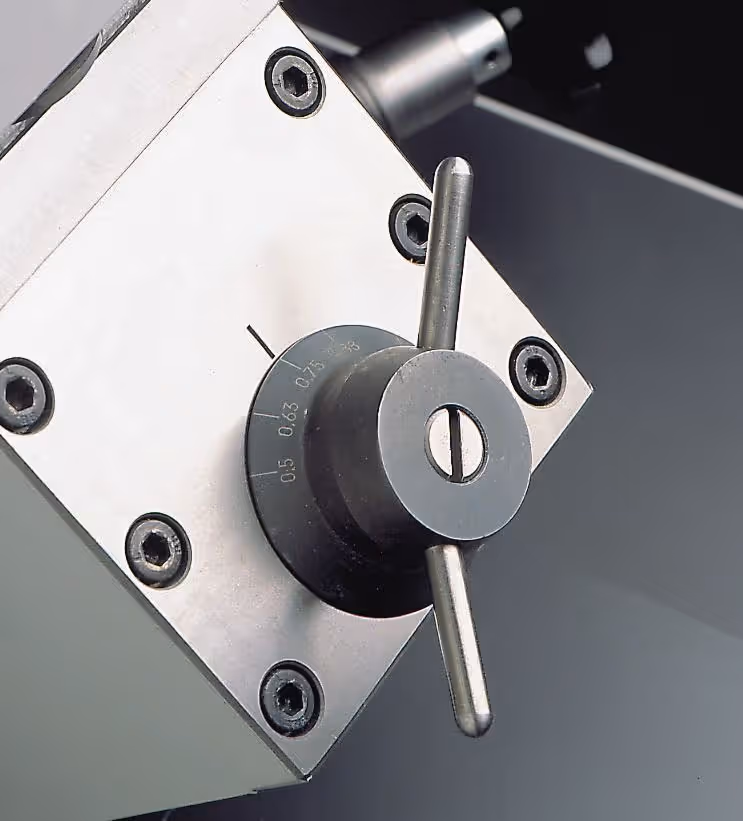

- Variabilní nastavení tloušťky a automatický systém vedení plechu.
- Flexibilní formování s různou výškou příruby.
- Nožní ovládání, vhodné při výrobě velkých dílců.
- Variabilně nastavitelná rychlost.
Popis technologie

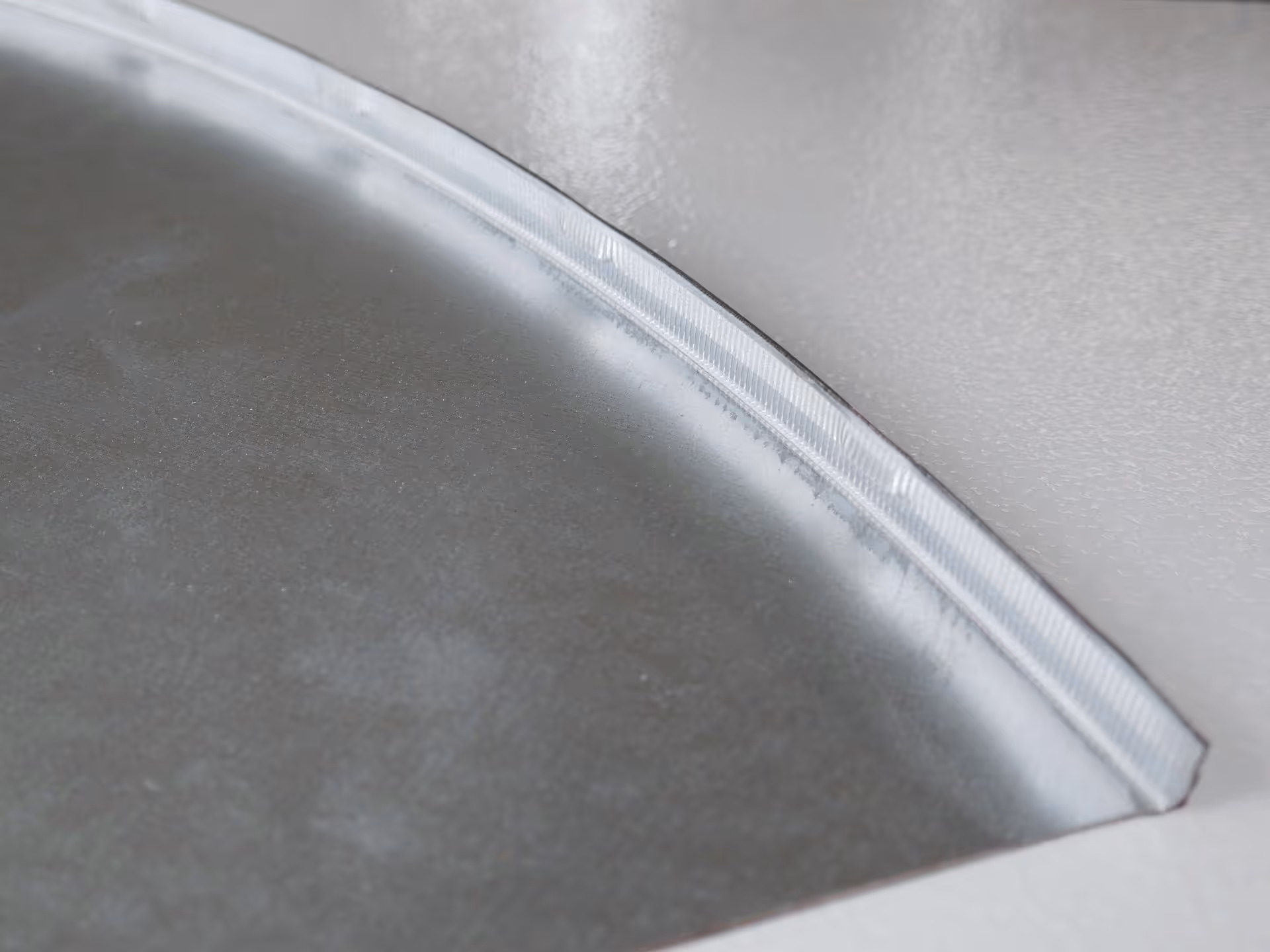

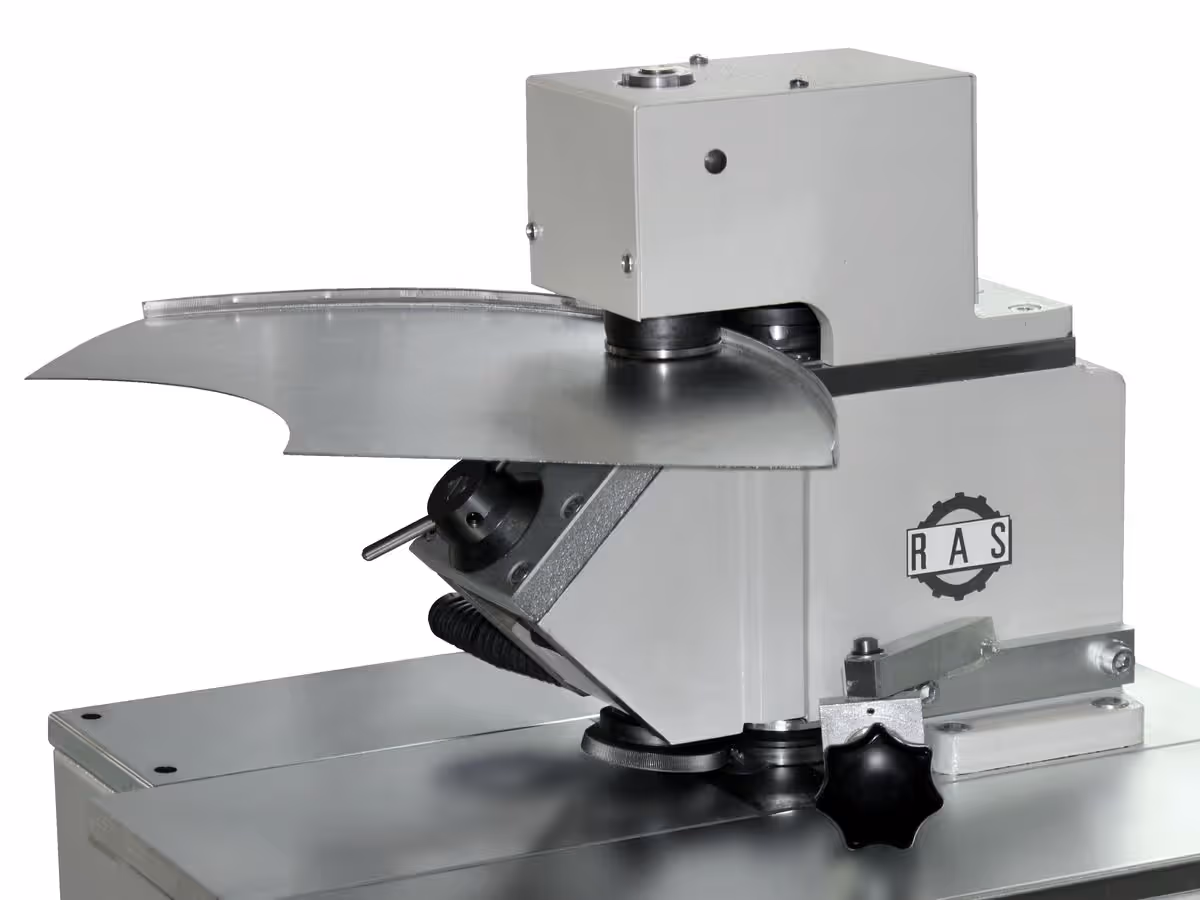

RAS 21.20 nabízí osvědčenou technologii pro výrobu zaoblených dílců pro vzduchotechnická potrubí. Tvářecí sestava rychle a bezpečně ohne okraj plechových dílců o 90° tak, že jsou připraveny na spoje Pittsburgh nebo Snaplock. Na horní přídavné hlavě je možnost při druhém průchodu prolisovat výstupky do Snaplock příruby.

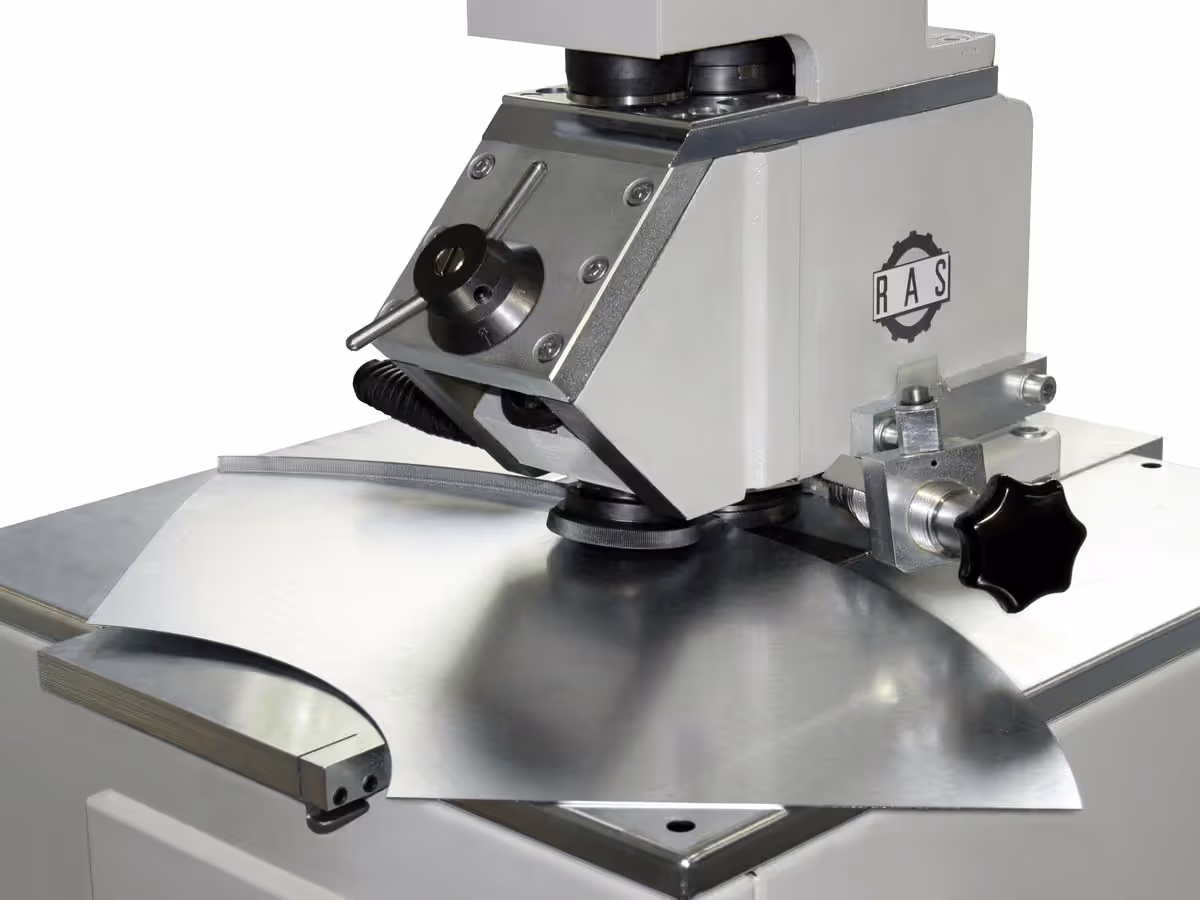

Automatické vedení plechu zjednodušuje práci, aby i méně zkušený operátor dosáhl konstantní výsledky tváření.
Možnosti technologie

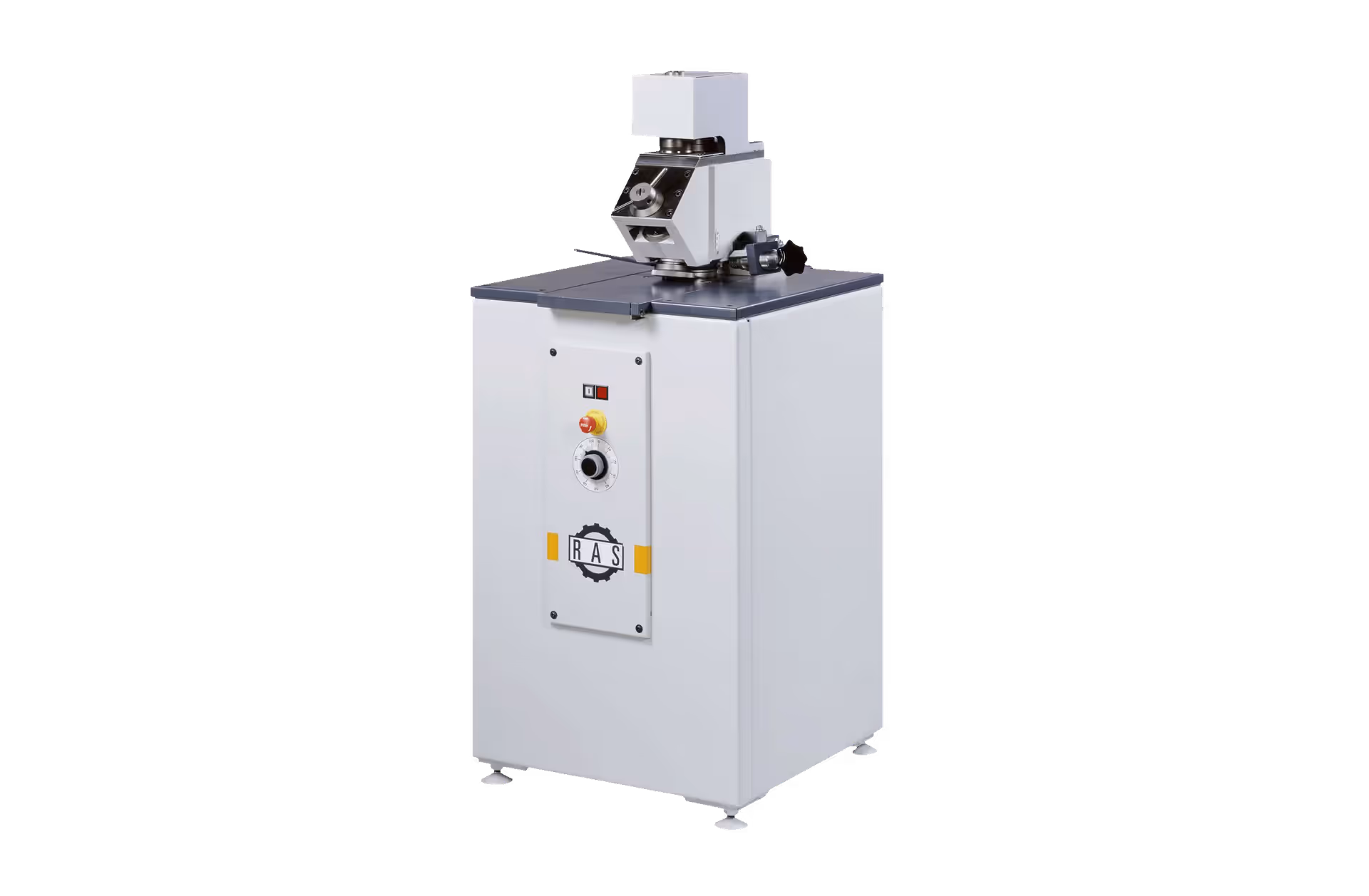

Přírubový stroj RAS 21.20 je určen pro profesionální výrobce vzduchotechnických potrubí a jejich komponent.
Konfiguraci je možné rozšířit např. o nožní ovládání, tvářecí válce pro aplikace z nerezové oceli, vložku z pružinové oceli, která snižuje opotřebení stolu od tvrdých okrajů řezaných dílců.
Technická specifikace
| RAS | 21.20 |
|---|---|
| Max. tloušťka plechu, 400 N/mm² (mm) | 0,5 – 1,5 |
| Min. – Max. výška příruby (mm) | 6 – 15 |
| Rychlost (m / min) | 0 – 9,4 |
