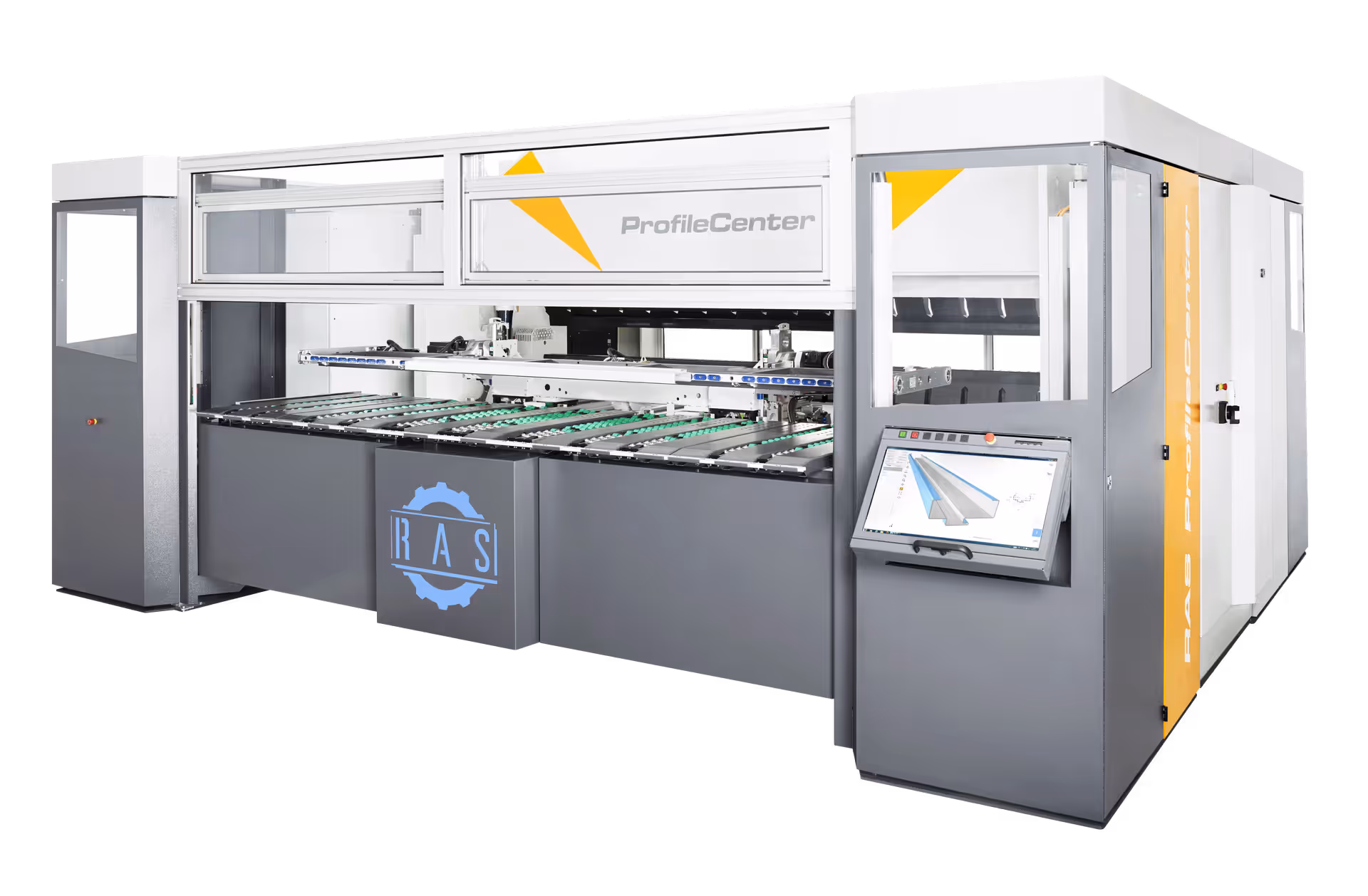

ProfileCenter
Flexibilní a automatické ohýbání profilů, jako jsou zárubně dveří, okenní rámy, výtahové vstupy, komponenty rozvaděčů a kabelové kanály.
- Ideální stroj i pro velikost dávky 1 ks.
- Flexibilní technologie ohýbání Up/Down.
- Nevyžaduje žádnou odbornost operátora.
- Stroj se automaticky přizpůsobí typu a tloušťce materiálu.
- Automatizované sekvence ohýbání, krátké časy cyklů.
Popis technologie

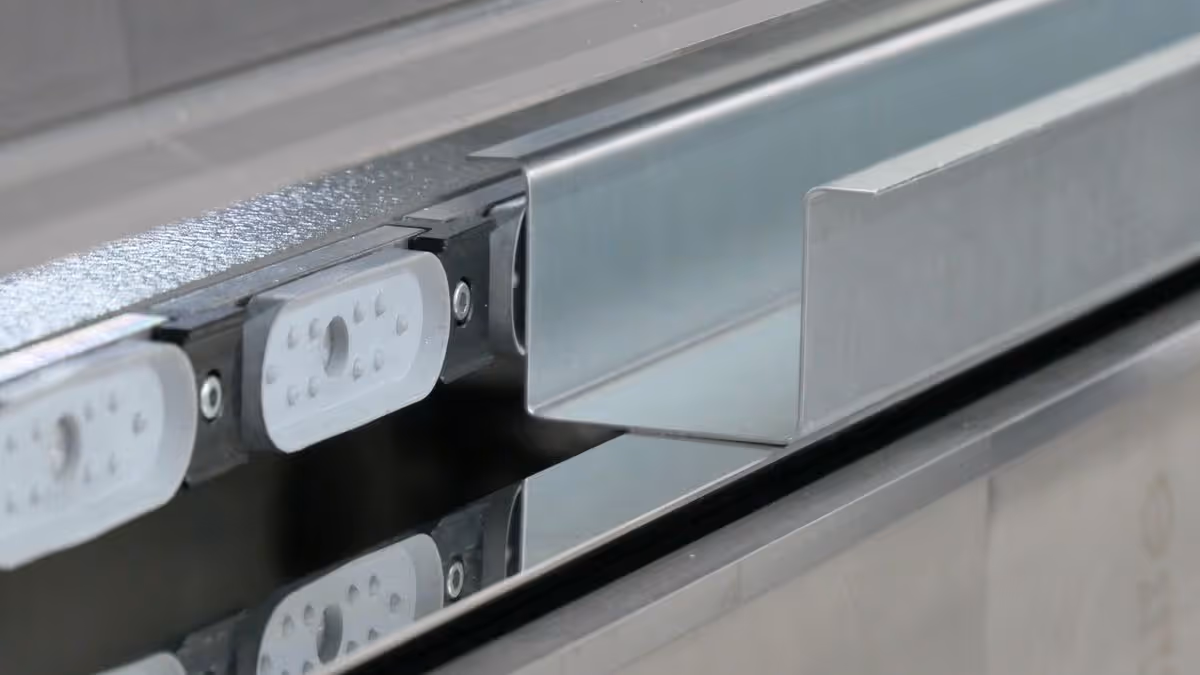

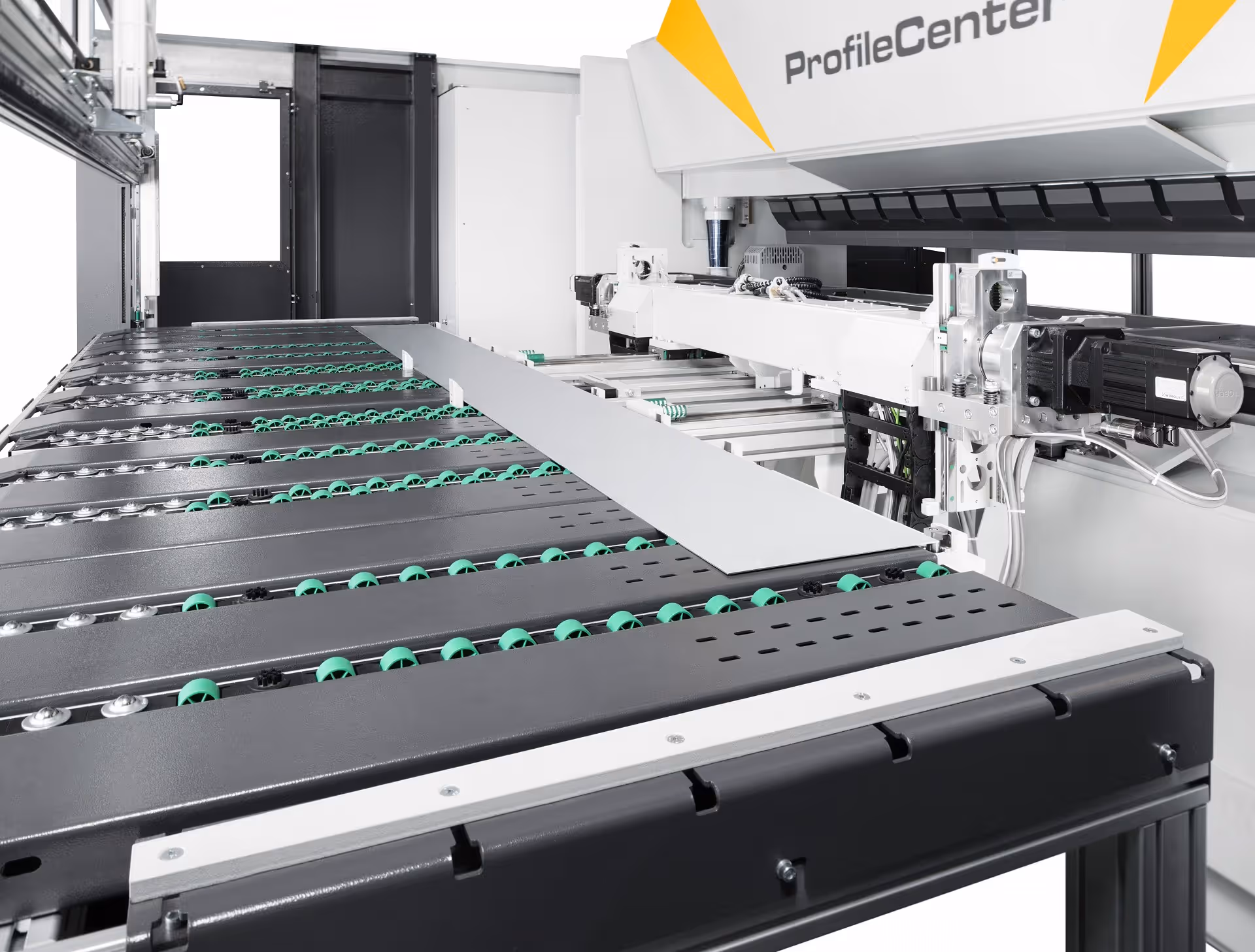

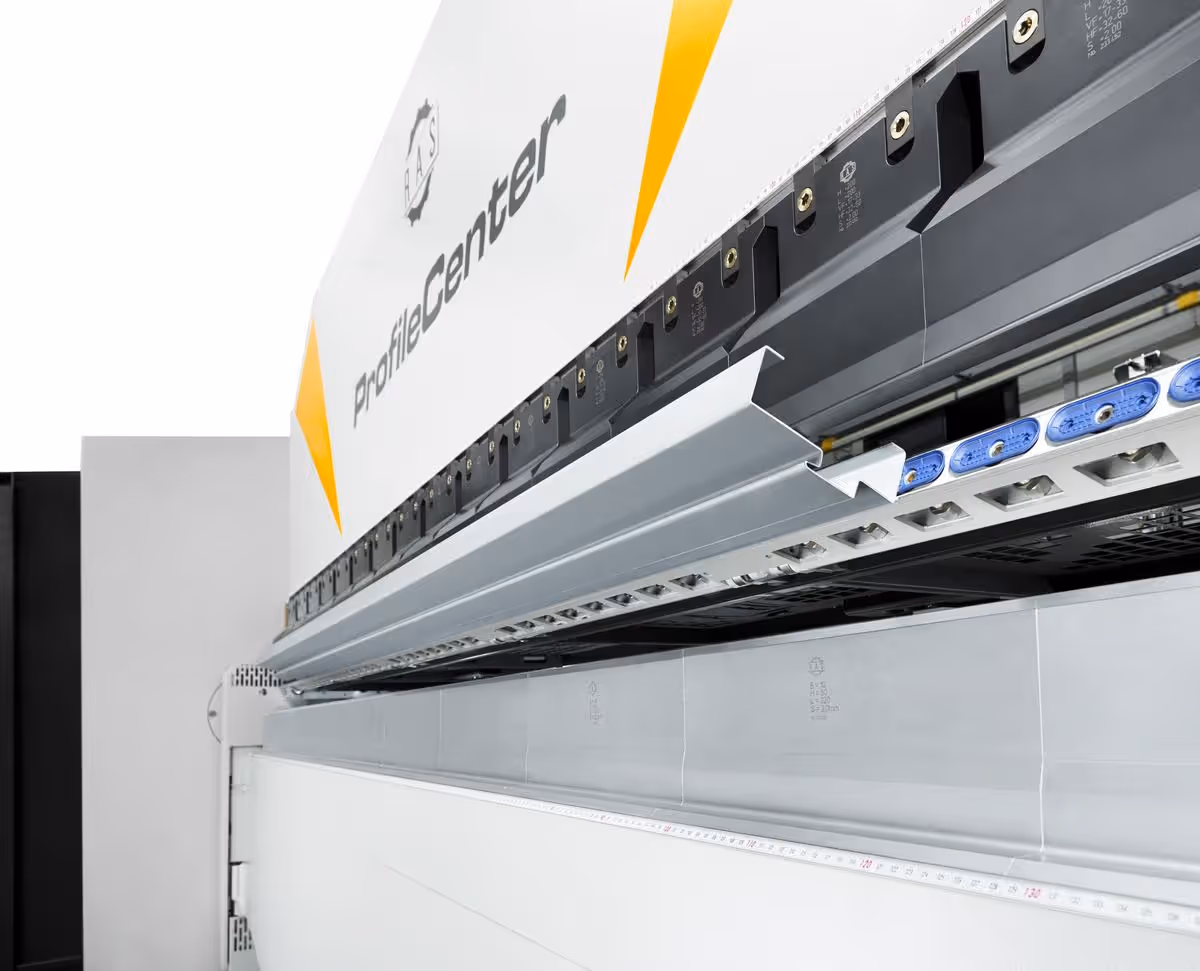

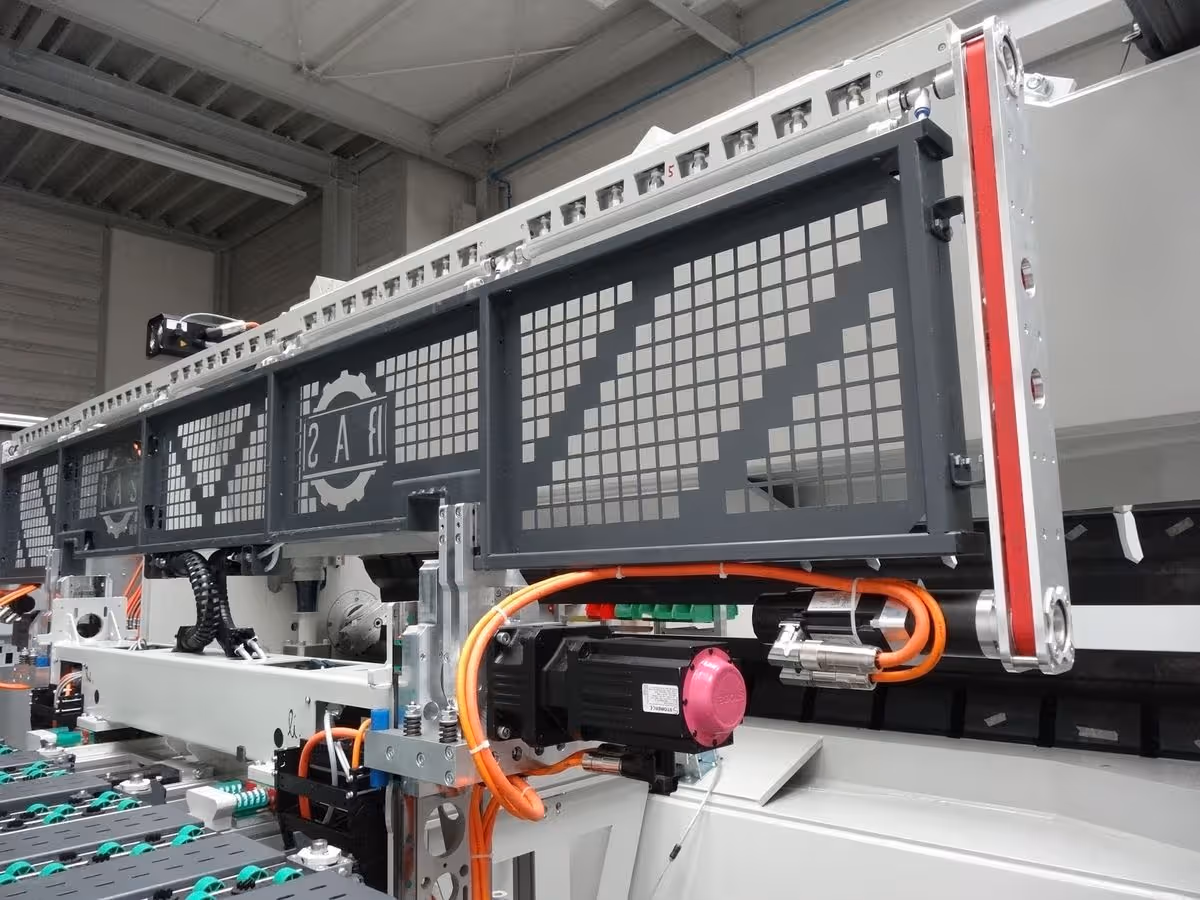

ProfileCenter je připravený na provoz 24/7. Na operátora jsou kladeny minimální požadavky, pouze vkládá polotovary a odebírá hotové výrobky. Stroj plně automatizovaně zarovná polotovar, manipuluje s ním během ohýbání a vyloží hotový výrobek. Unikátní manipulační systém FlexGripper s pneumatickými přísavkami v průběhu ohýbání automaticky posouvá, otáčí, překlápí výrobek a podle potřeby mění upínací plochu.
Stroj se automaticky přizpůsobí typu a tloušťce materiálu. Během ohýbání není vyžadováno žádné další měření.
Možnosti technologie
RAS ProfileCenter překlenuje mezeru mezi produktivními, ale nepružnými válcovacími linkami a ohraňovacími lisy, které vyžadují kvalifikované operátory.

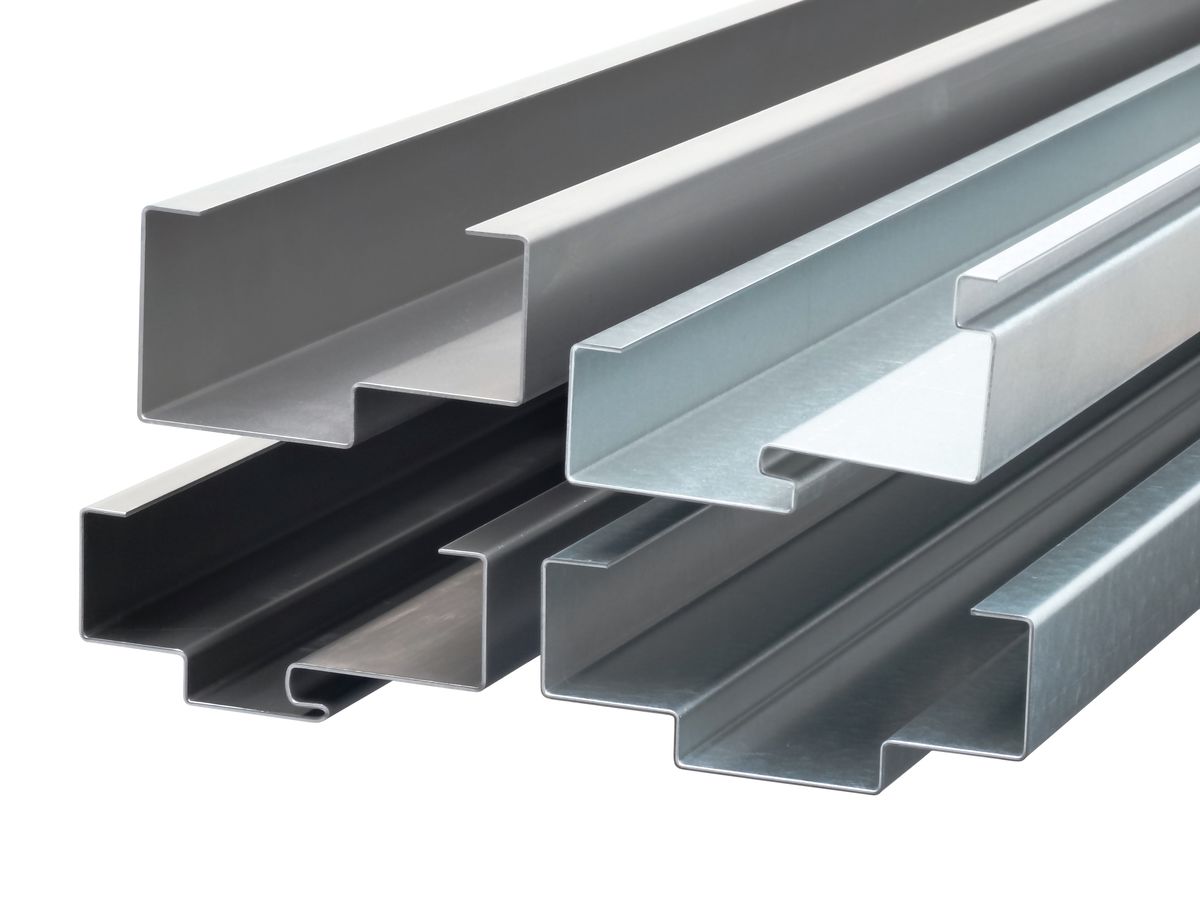

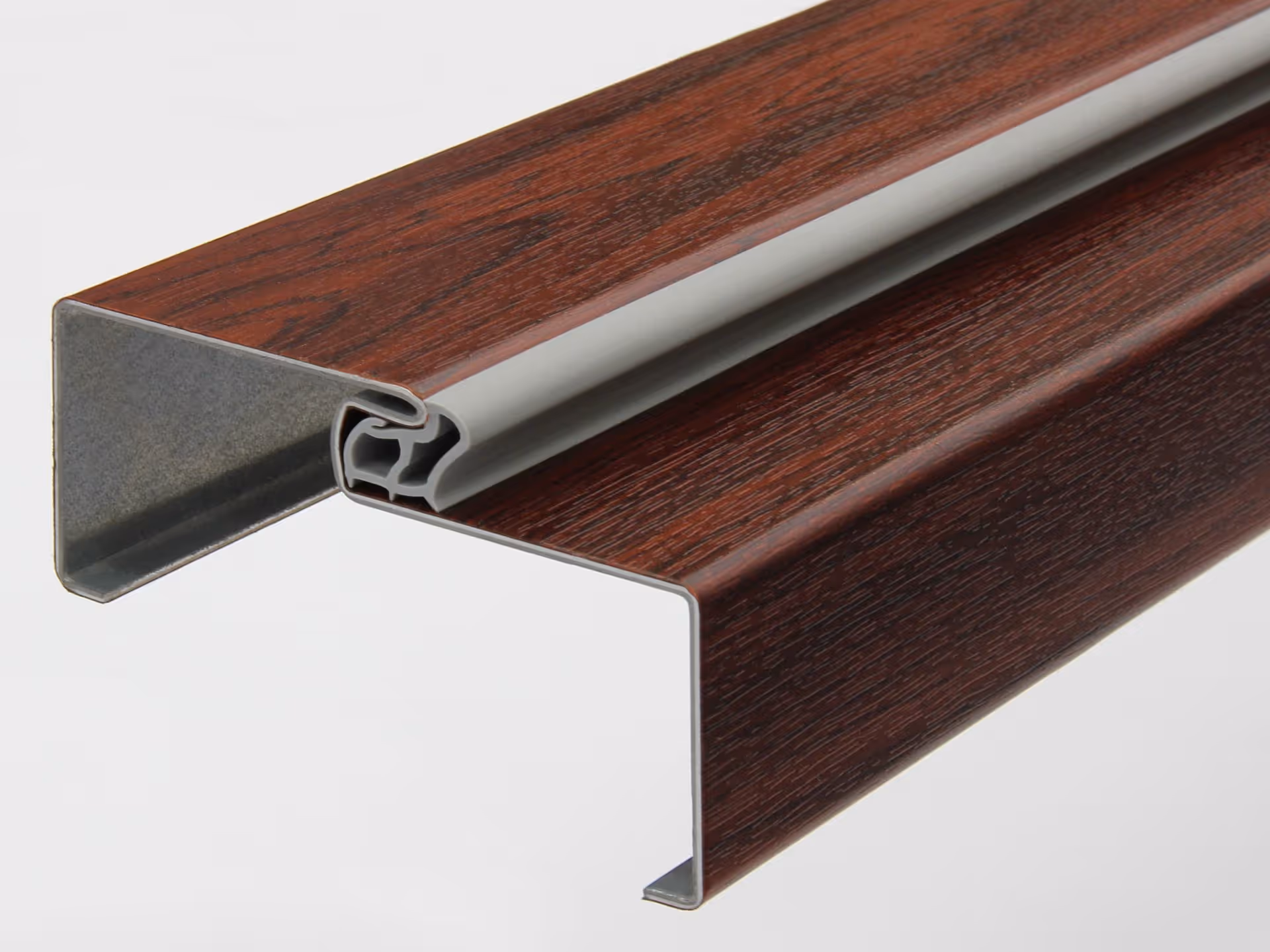

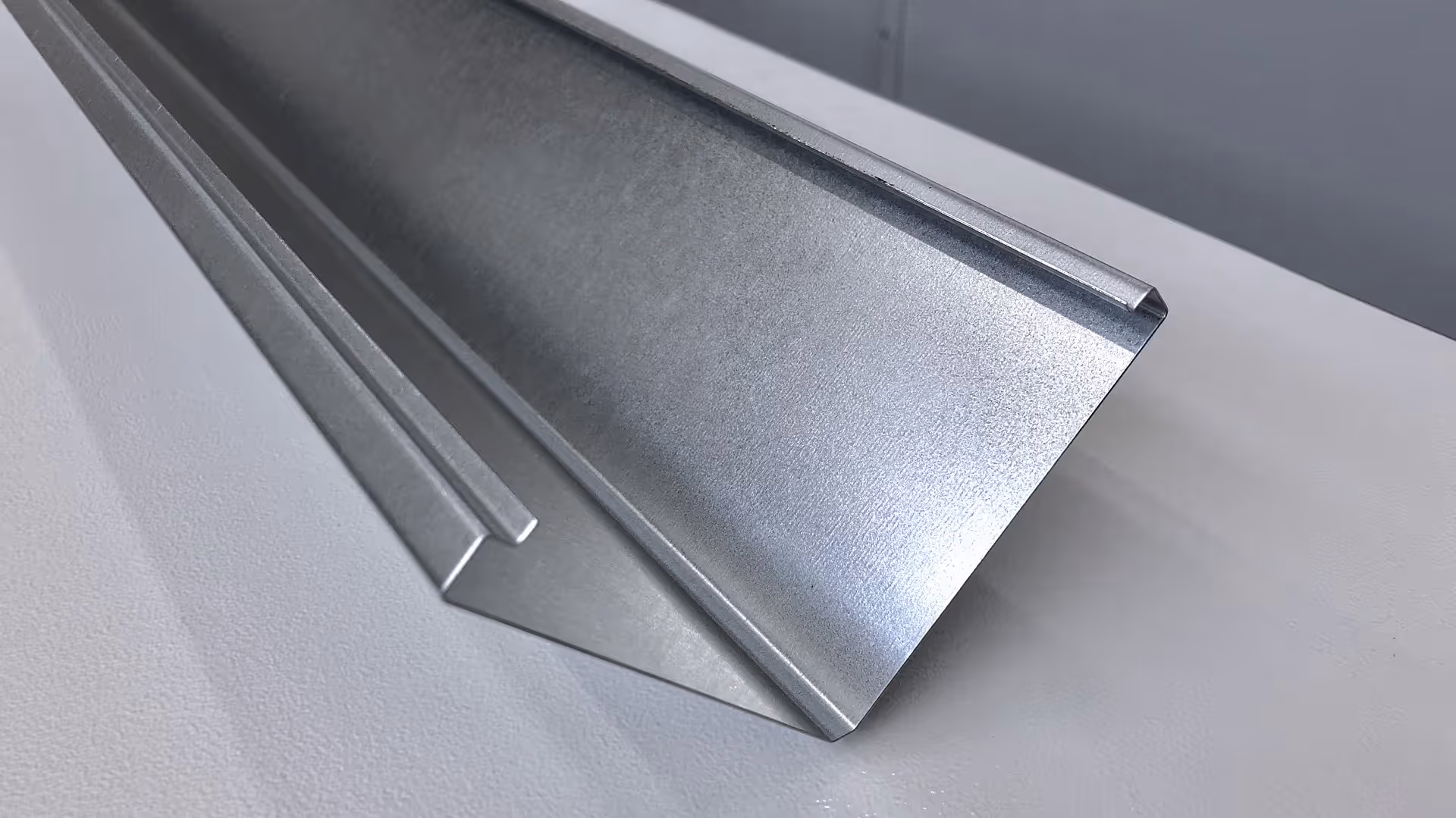

Už v dávce 1 ks přesně a automaticky, s krátkými časy cyklů a s nízkými náklady na výrobek ohýbá komplexní profily, jako jsou zárubně i s drážkou na těsnění, výtahové komponenty, kabelové žlaby.
Software

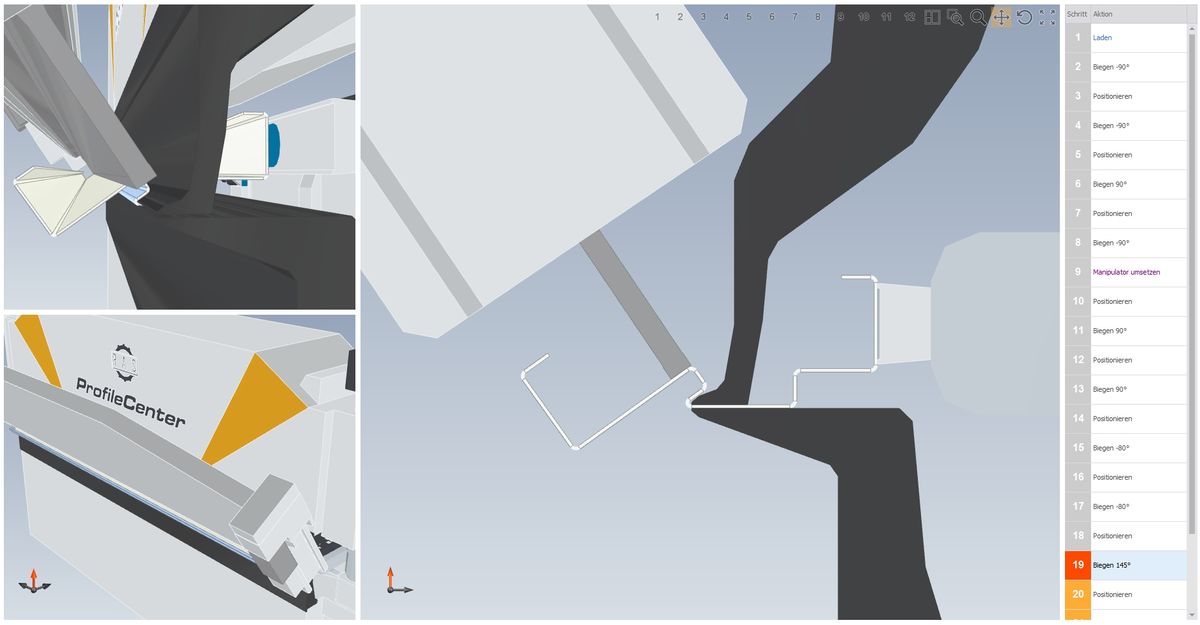

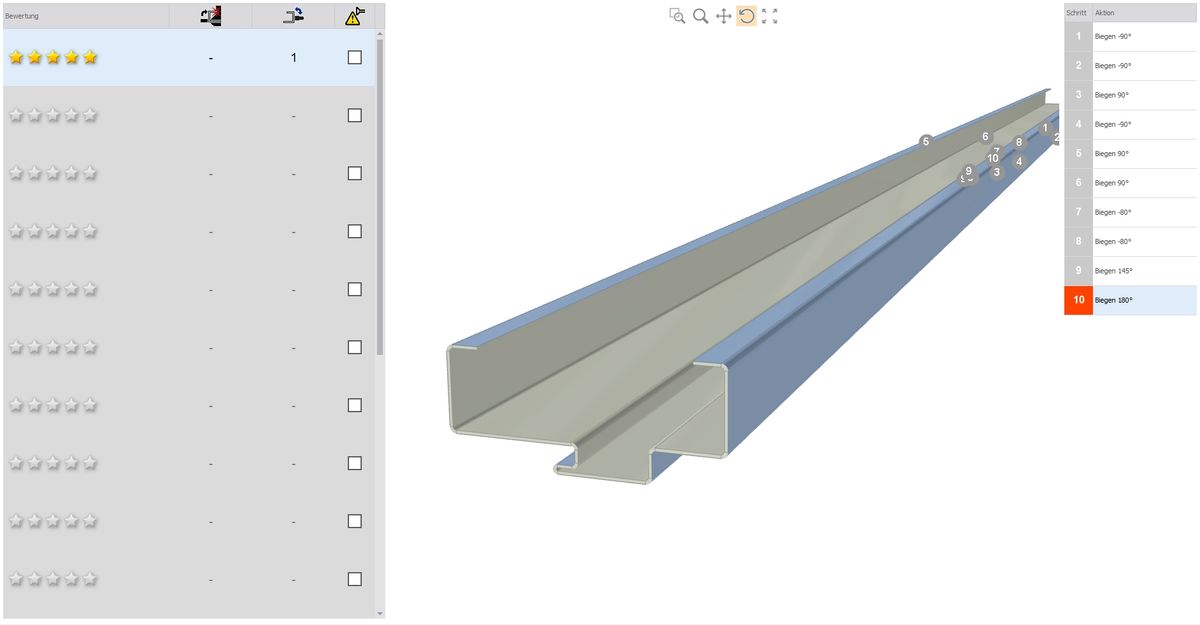

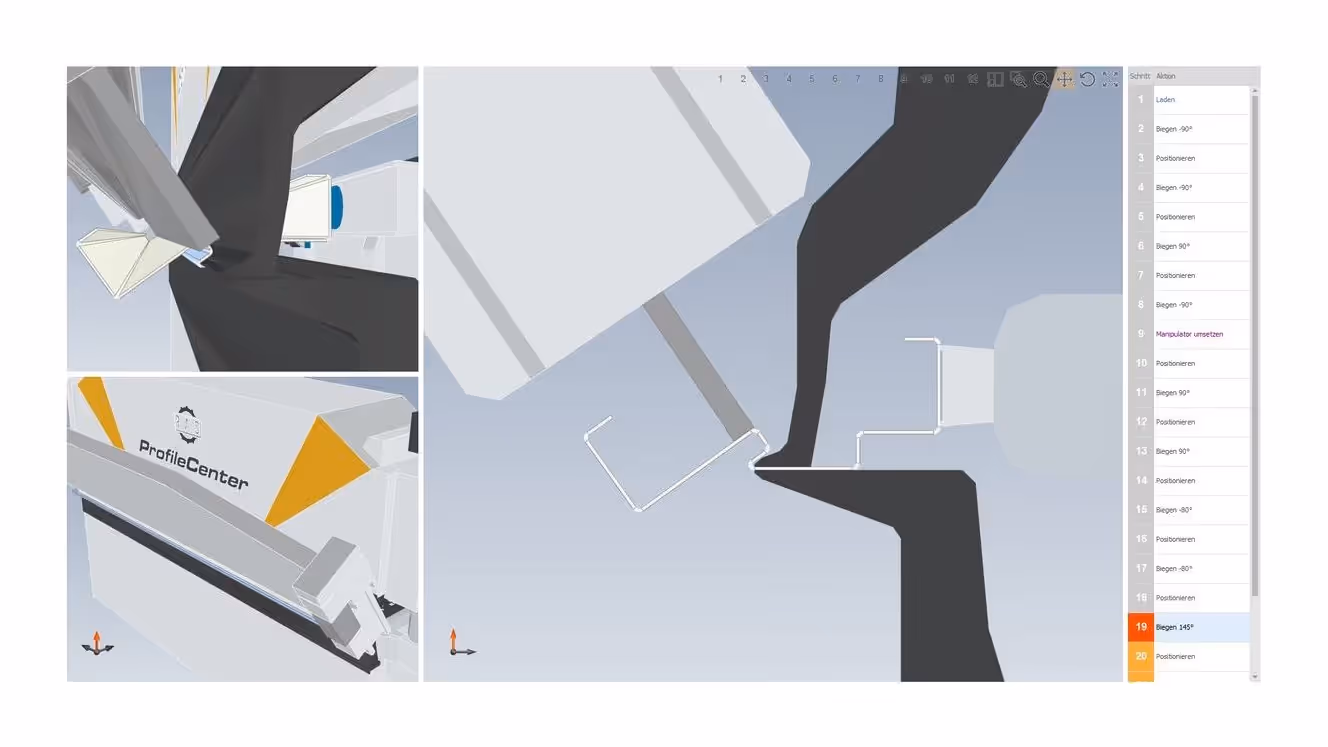

Bendex 3D Office je nejmodernější CAD/CAM software určený k off-line programování CNC ohýbacích center RAS. Standardně umožňuje import 3D dílců ve formátu STEP nebo 2D rozvinů ve formátech GEO a DXF. Taktéž je možné kreslit vlastní profily, např. na kontrolu resp. sledování kolizí s novým výrobkem. Software automaticky převezme úhlové korekce z materiálových tabulek.
Technická specifikace
| RAS ProfileCenter | 79.30 |
|---|---|
| Směr ohýbání | pozitivní / negativní |
| Ohýbací délka (mm) | 3200 |
| Max. tloušťka plechu – Ocel 400 N/mm² (mm) | 2 |
| Max. tloušťka plechu – Nerezová ocel 700 N/mm² (mm) | 1,5 |
| Min. rozměr polotovaru (mm) | 100 x 600 |
| Max. rozměr polotovaru (mm) | 700 x 3200 |
| Max. hmotnost polotovaru (kg) | 35 |
| Min. rozměr Z ohybu (mm) | 14,5 |
| Min. rovný povrch na ohýbaném profilu (mm) | 20 |

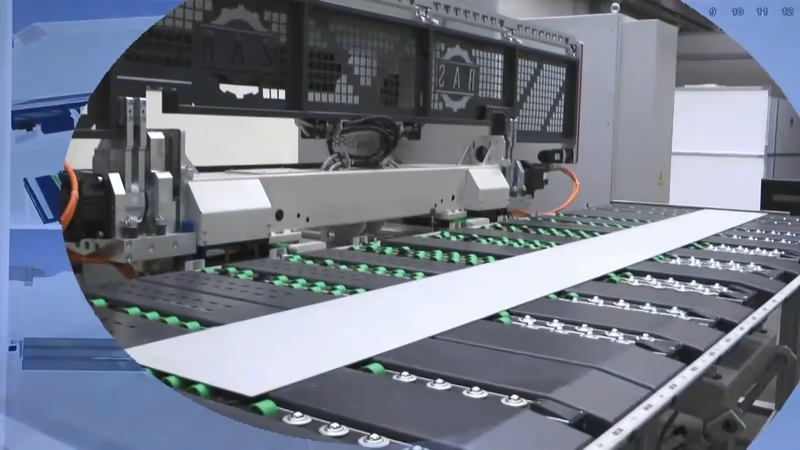

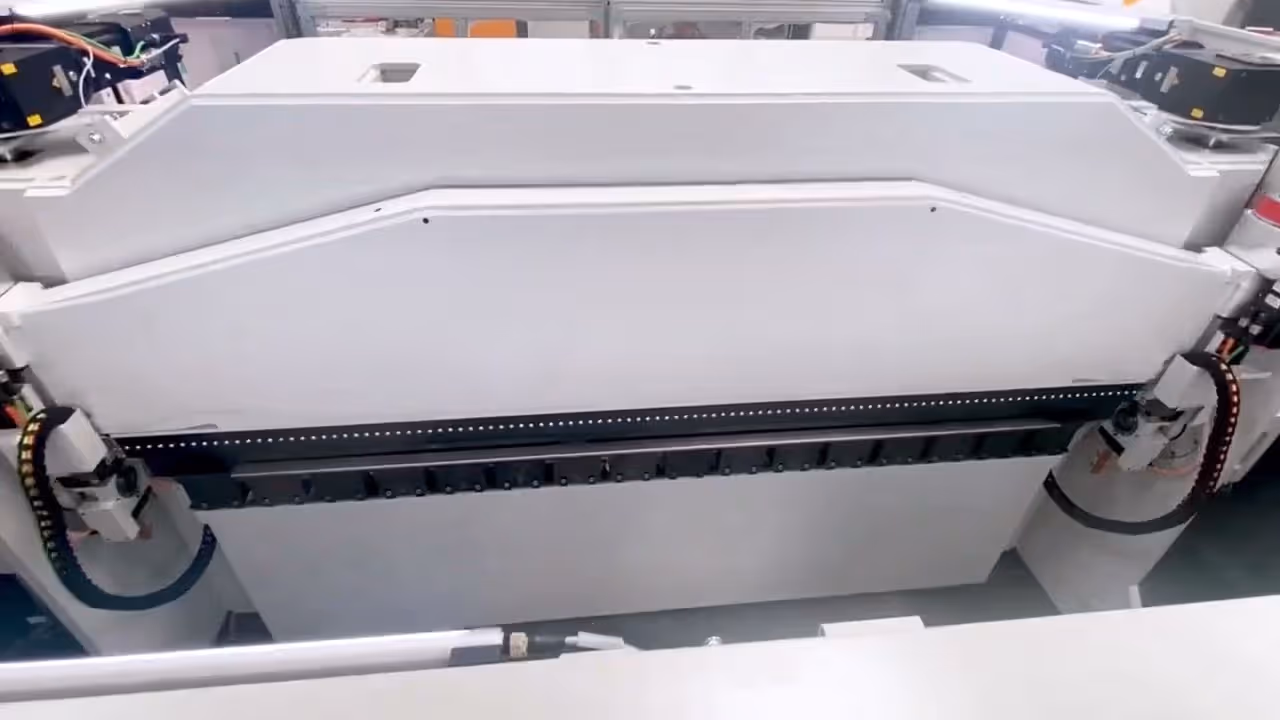

Videa a reference
