Rychlý závitovací nástroj QuickTap

Vyrábějte závity rychle a efektivně.

  • Vysoká rychlost výroby závitu.

  • Rozsah velikostí závitníků je od M2 do M10.

  • Závitovací nástroj není nutné používat v rotační stanici.

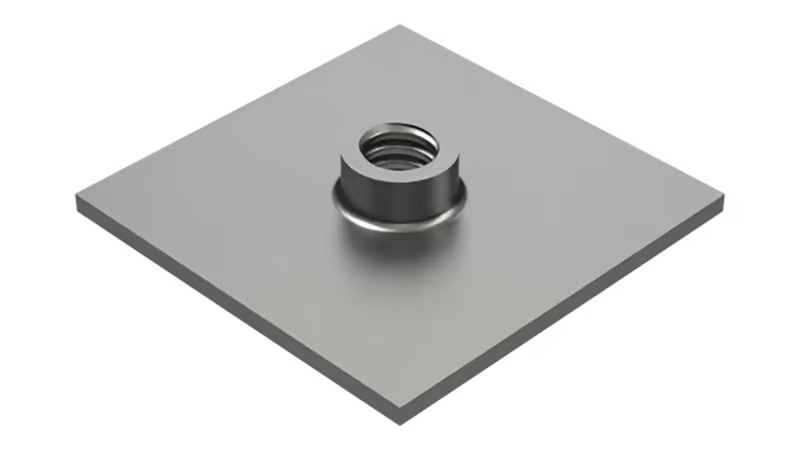

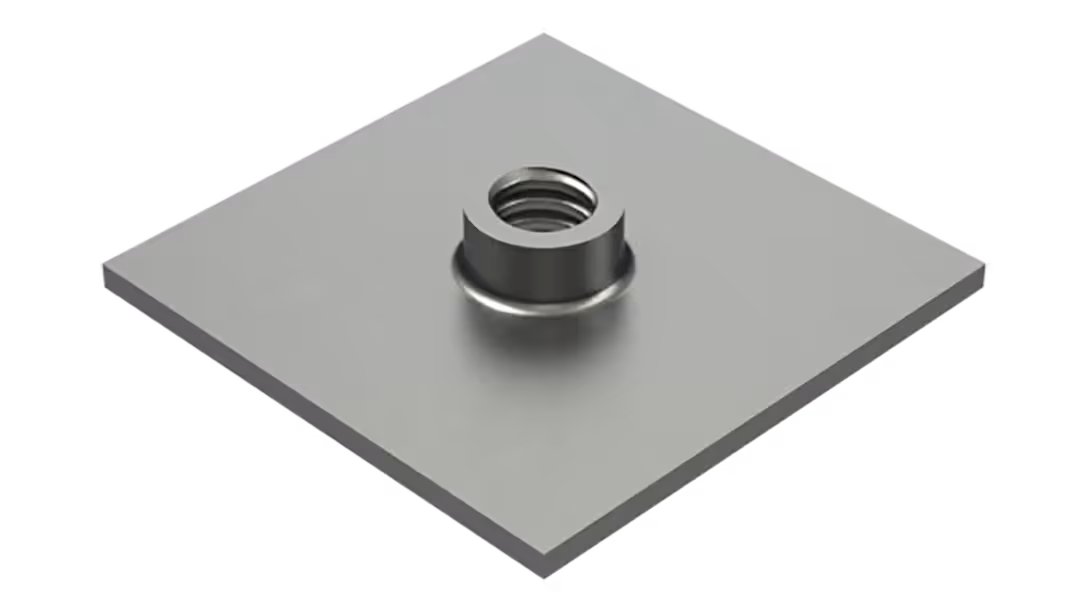

  • Výroba závitu v otvoru nebo v závitovém krčku.

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Popis technologie

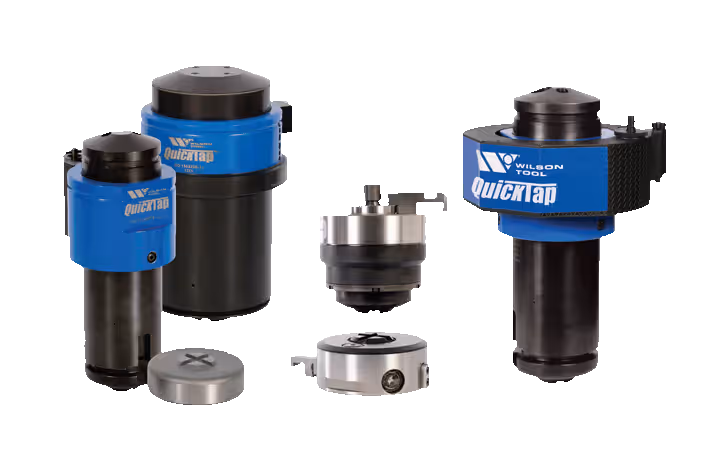

Závitovací nástroj Wilson Tool QuickTap je nástroj, který se používá pro výrobu závitů v plechu v předděrovaném otvoru nebo závitovém krčku tvářeném směrem nahoru nebo dolů. QuickTap je nejrychlejší závitovací nástroj pro revolverové lisy na trhu. Výroba závitů trvá do ½ vteřiny. Závitovací nástroj není nutné používat v rotační stanici. Nabízíme dvě velikosti nástrojů do stanice C a D. Nástroje pracují na stejném principu, rozdíl je ve velikosti závitů a délce vyráběného závitu.
Nástroj ve stanici C je určen pro menší závity M2 - M5 nebo zesílená úprava pro M6. Nástroj ve stanici D je pro větší závity M6 nebo M6 - M10.

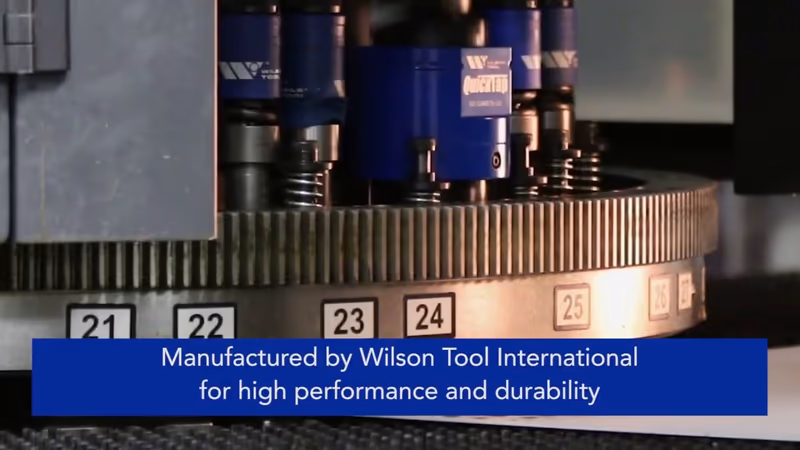

Prohlédněte si video se záznamem chodu závitovacího nástroje.

Možnosti technologie

Závitovací nástroj QuickTap pracuje na jiném principu, než ostatní nástroje, které užívají pro výrobu závitů otočnou hlavu. Nástroj QuickTap není nutné umísťovat do rotační stanice, uvnitř nástroje je kuličková matice, při pohybu beranu dolů se závitník začne otáčet a vytváří v plechu závit. Výroba je velmi rychlá, výroba závitu trvá cca ½ vteřiny.

Na obrázcích níže je zobrazen chod závitovacího nástroje krok za krokem. Pohyb závitníku do záběru zajišťuje beran stroje, pohyb zpět je vytvářen pružinami uvnitř nástroje.

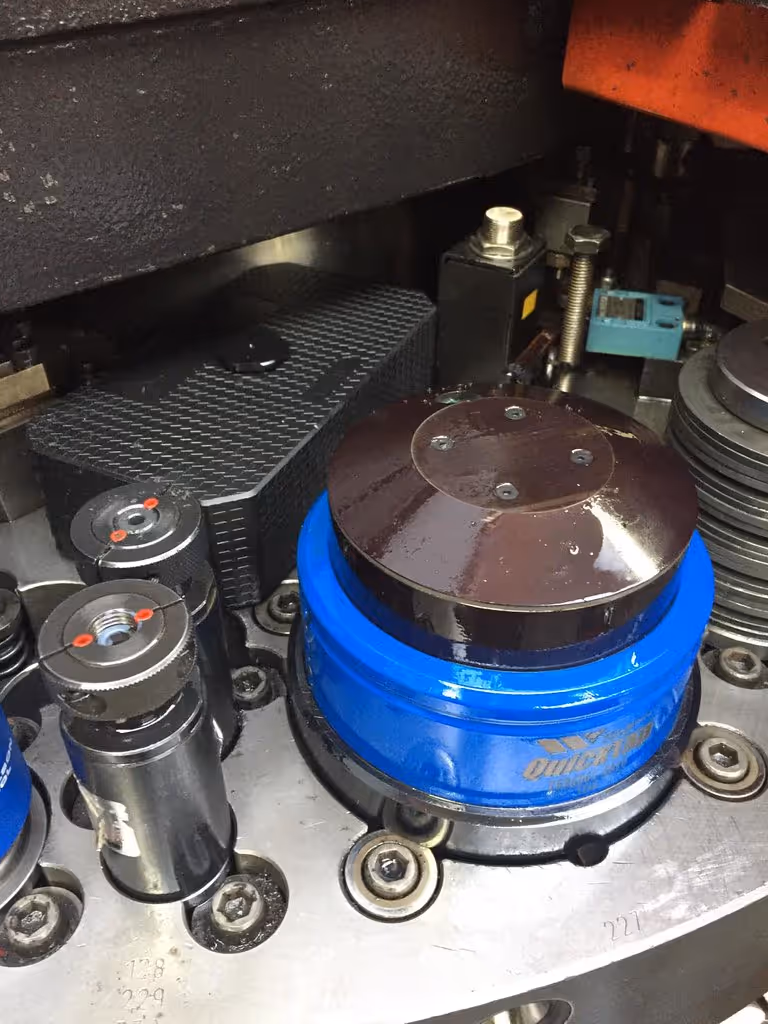

Příklad zapojení nástroje:

Technická specifikace

Standardní velikosti závitníků jsou nasledující:
M2 x 0,40
M2.5 x 0,45
M3 x 0,5
M3.5 x 0,6
M4 x 0,7
M5 x 0,8
M6 x 1,0
M8 x 1,25
M10 x 1,50
A = vynikající, B = dobrý, C = použitelný, X = není doporučeno
Materiál / povlakování: TiN TiCN CRN J100
Ocel válcovaná za studena A B X X
Ocel válcovaná za tepla A B X X
Galvanizovaná ocel B C A X
Hliník C X A
Nerez B A X X
Měď X X A B
Mosaz X X B C
