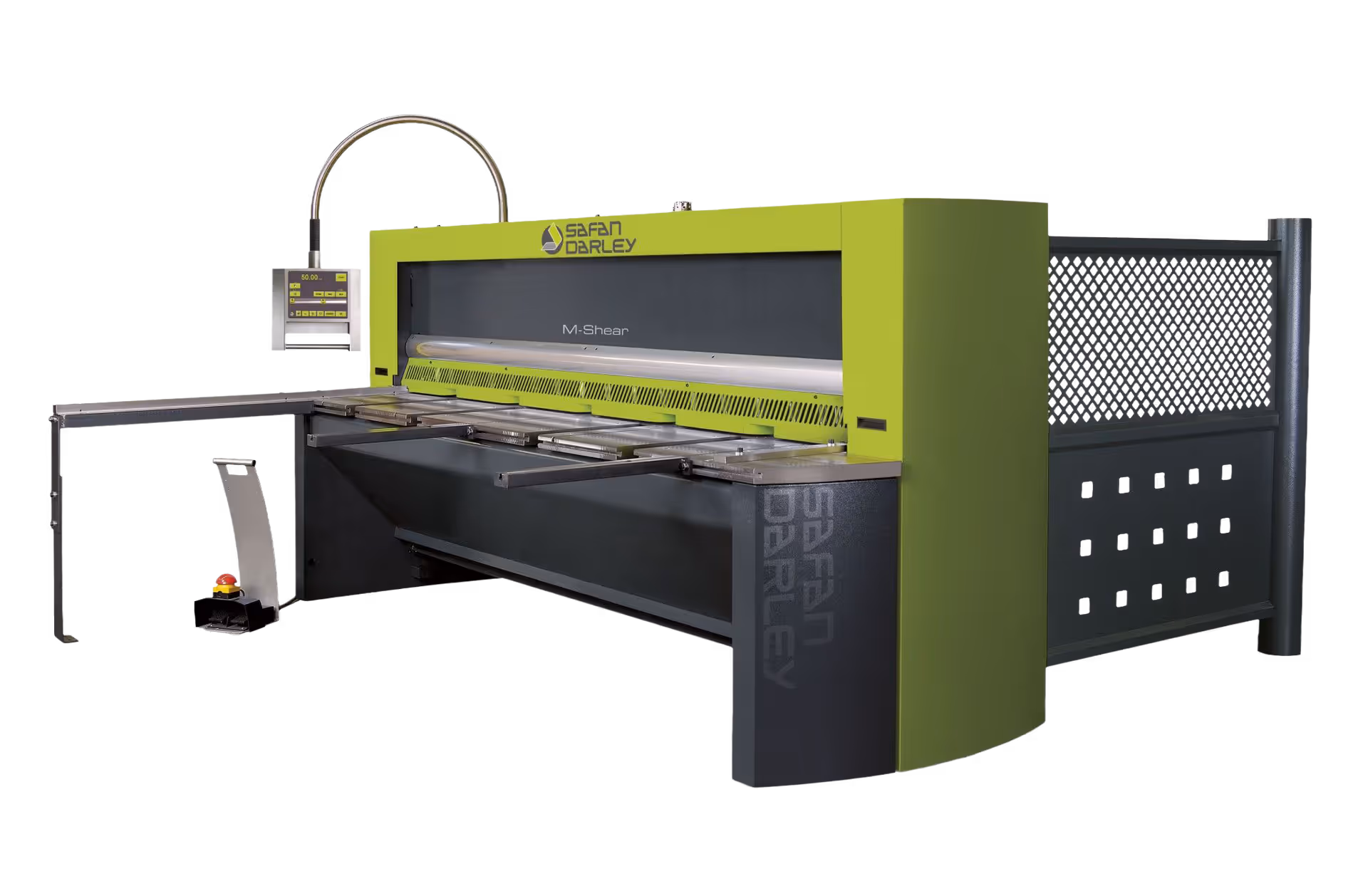

M-Shear
Široký výběr z mnoha velikostí, špičková technologie, vysoká variabilita výbavy.
- Výběr až ze 28 velikostí, vysoká variabilita s dostupnou výbavou.
- Rám s automatickou kompenzací deformace během střihu.
- Uložení hydraulických válců eliminuje klopné momenty.
- U servohydraulického pohonu objem olejové nádrže pouze 22 litrů.

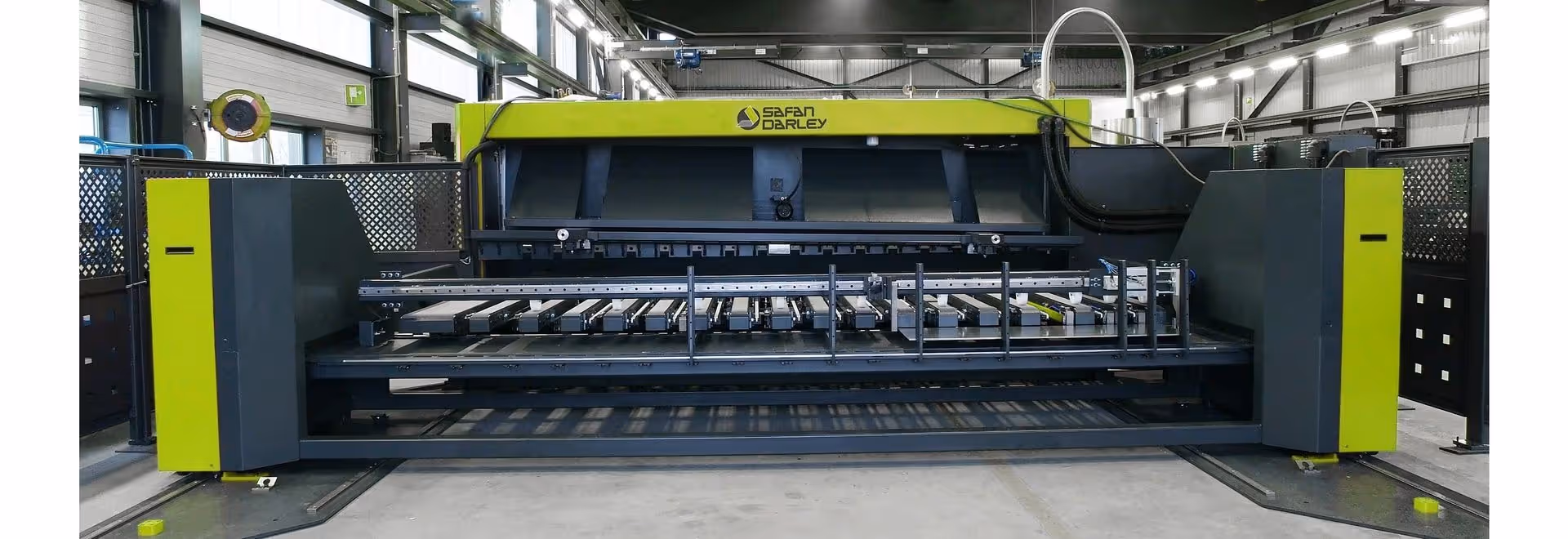

- Pokročilé systémy polohování, separace a stohování.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

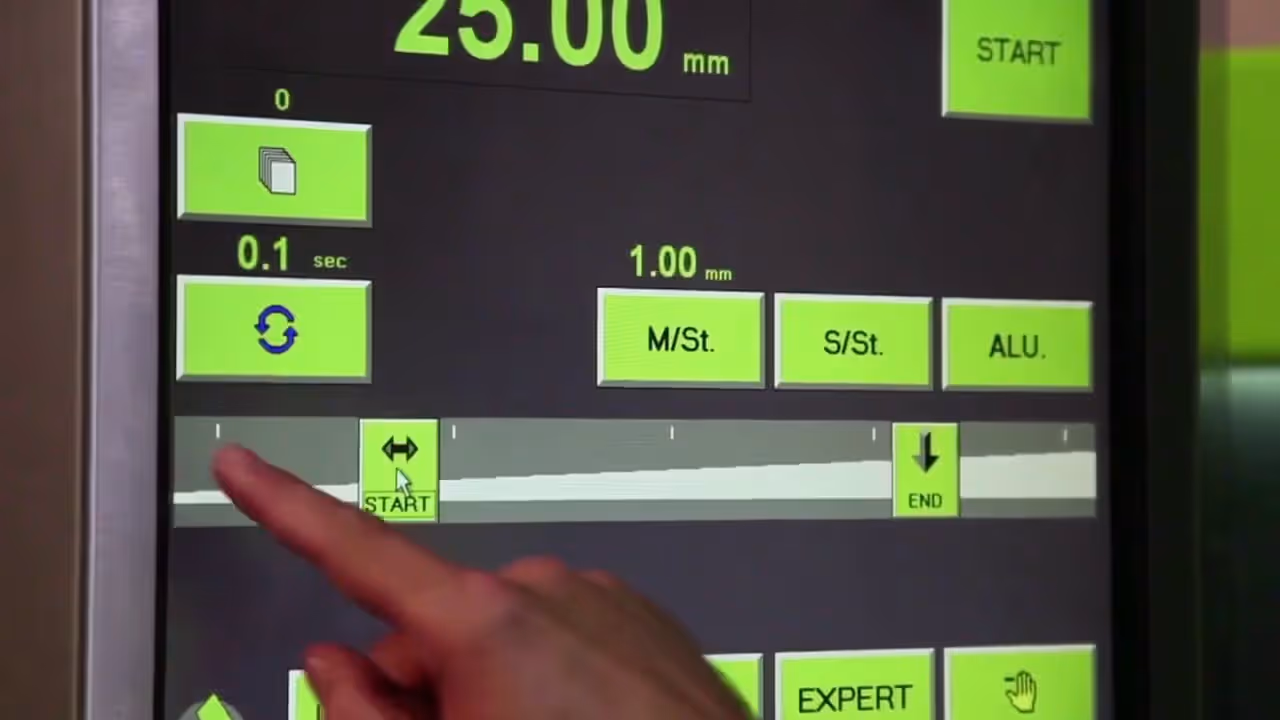

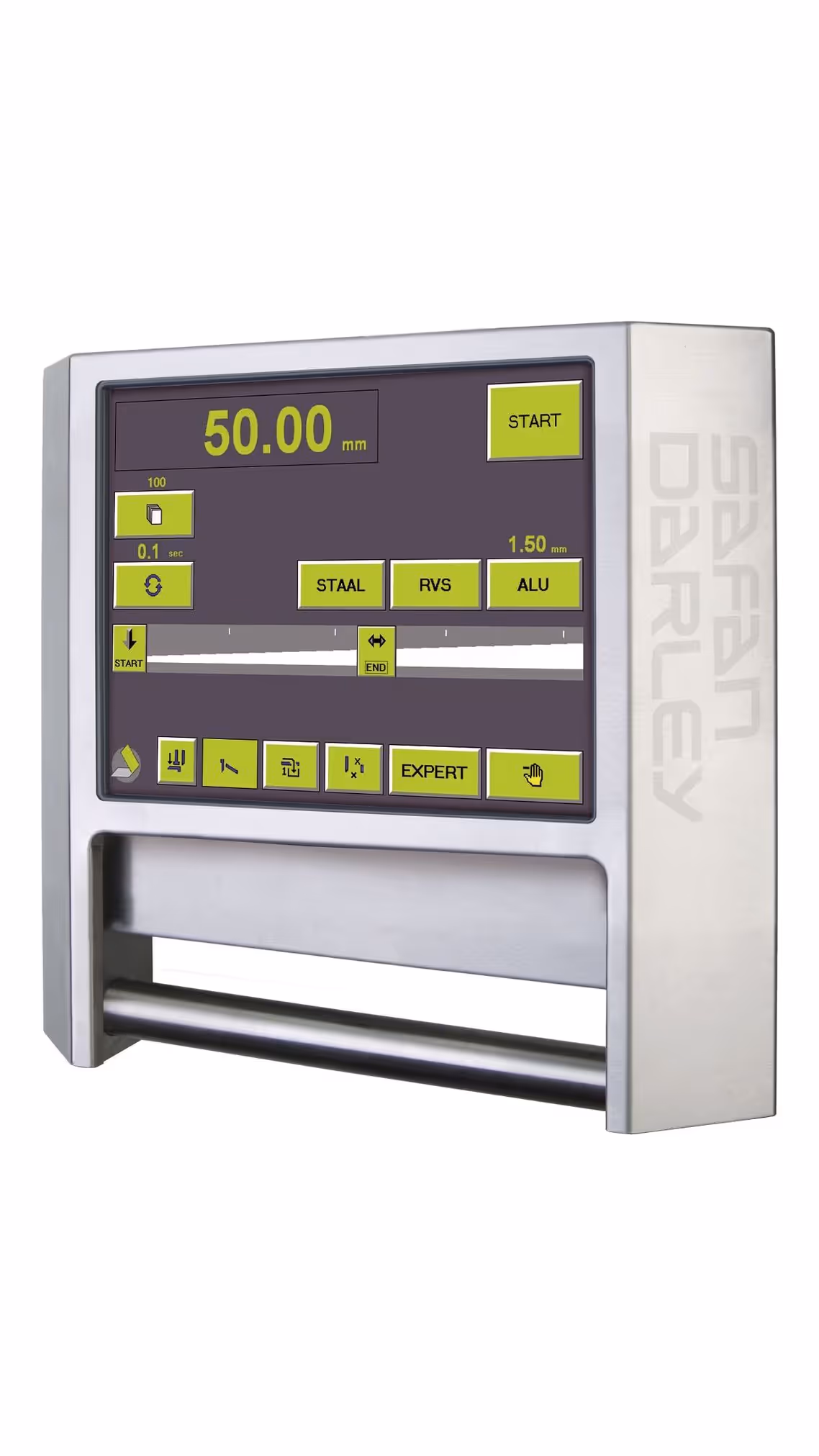

Dokonalá integrace inovativního hydraulického systému řízeného moderní elektronikou s extrémně přesným CNC nastavením střižné vůle, komfortním programováním a ovládáním z dotykové obrazovky.
Unikátní řešení pohonu hydraulického čerpadla se servomotorem. Konstrukce rámu s automatickou kompenzací deformace během stříhání. Střižná vůle je pro obě dvě strany nezávisle odměřovaná a nastavovaná s přesností ± 0,01 mm.

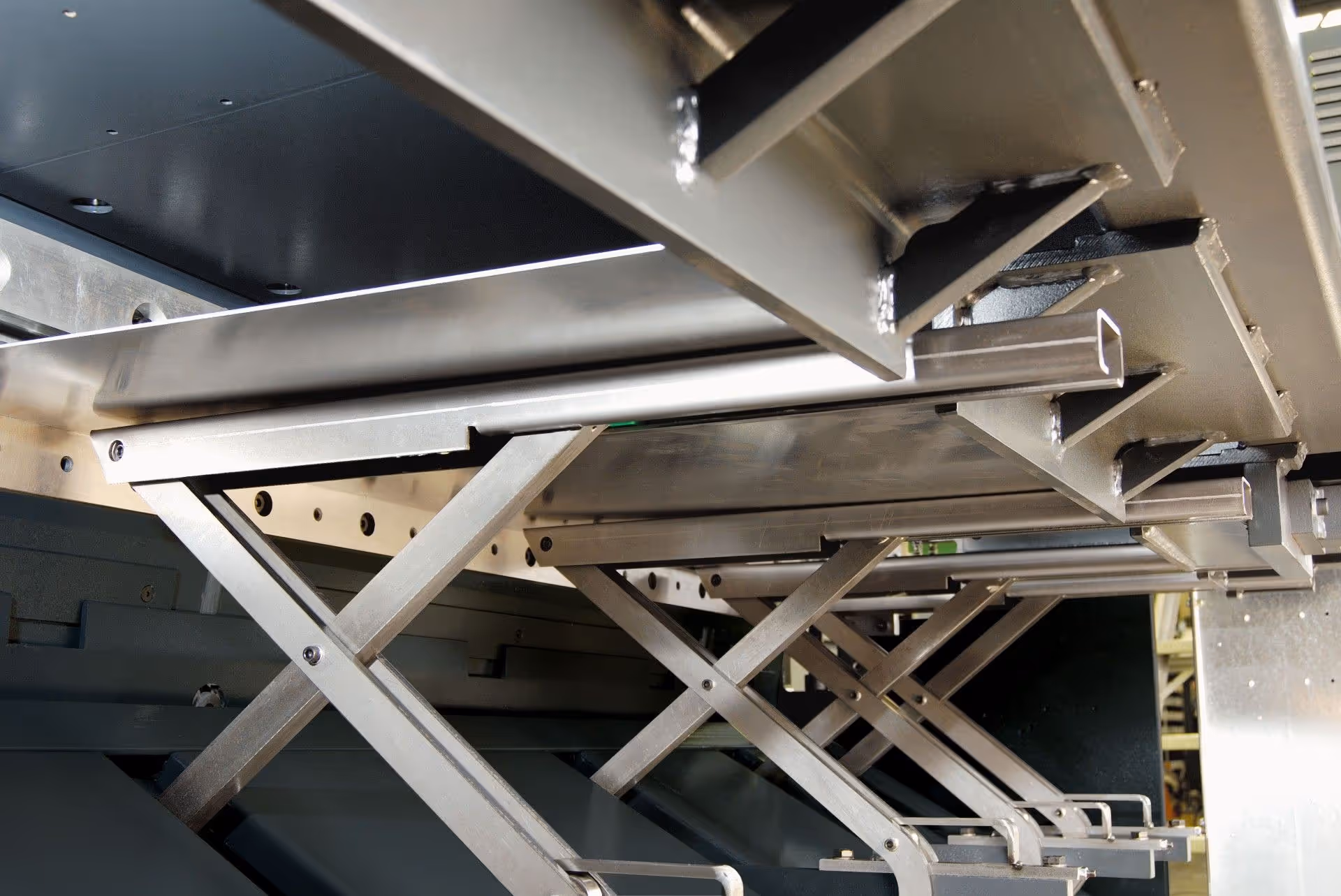

Systém RTS s funkcí návratu plechu k obsluze, vhodný pro háklivé plechy a kusovou výrobu.
Možnosti technologie
Variabilita kombinací max. tloušťky plechu, délky střihu a dostupné univerzální výbavy nabízí řešení individuálních požadavků zákazníků, pro všechny aplikace a typy stříhaných materiálů.
SafanDarley M-Shear nabízí flexibilitu, pokročilé systémy polohování, separace a stohování.
Technická specifikace
| SafanDarley M-Shear | 125/4 | 205/4 | 255/4 | 310/4 | 430/4 | 510/4 | 610/4 | |
| Princip pohonu | servohydraulický | |||||||
| Max. tloušťka plechu, 450 MPa | mm | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Max. tloušťka plechu, 750 MPa | mm | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Délka střihu | mm | 1250 | 2050 | 2550 | 3100 | 4300 | 5100 | 6100 |
| Dráha zadního dorazu | mm | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| SafanDarley M-Shear | 125/6 | 205/6 | 255/6 | 310/6 | 430/6 | 510/6 | 610/6 | |
| Princip pohonu | servohydraulický | |||||||
| Max. tloušťka plechu, 450 MPa | mm | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Max. tloušťka plechu, 750 MPa | mm | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Délka střihu | mm | 1250 | 2050 | 2550 | 3100 | 4300 | 5100 | 6100 |
| Dráha zadního dorazu | mm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| SafanDarley M-Shear | 255/8 | 310/8 | 430/8 | |
| Princip pohonu | servohydraulický | |||
| Max. tloušťka plechu, 450 MPa | mm | 8 | 8 | 8 |
| Max. tloušťka plechu, 750 MPa | mm | 5 | 5 | 5 |
| Délka střihu | mm | 2550 | 3100 | 4300 |
| Dráha zadního dorazu | mm | 1500 | 1500 | 1500 |
| SafanDarley M-Shear | 205/10 | 255/10 | 310/10 | 430/10 | 610/10 | |
| Princip pohonu | servohydraulický | |||||
| Max. tloušťka plechu, 450 MPa | mm | 10 | 10 | 10 | 10 | 10 |
| Max. tloušťka plechu, 750 MPa | mm | 6 | 6 | 6 | 6 | 6 |
| Délka střihu | mm | 2050 | 2550 | 3100 | 4300 | 6100 |
| Dráha zadního dorazu | mm | 1500 | 1500 | 1500 | 1500 | 1500 |
| SafanDarley M-Shear | 255/13 | 310/13 | 430/13 | |
| Princip pohonu | hydraulický | |||
| Max. tloušťka plechu, 450 MPa | mm | 13 | 13 | 13 |
| Max. tloušťka plechu, 750 MPa | mm | 8 | 8 | 8 |
| Délka střihu | mm | 2550 | 3100 | 4300 |
| Dráha zadního dorazu | mm | 1500 | 1500 | 1500 |
| SafanDarley M-Shear | 255/16 | 310/16 | 430/16 | |
| Princip pohonu | hydraulický | |||
| Max. tloušťka plechu, 450 MPa | mm | 16 | 16 | 16 |
| Max. tloušťka plechu, 750 MPa | mm | 10 | 10 | 10 |
| Délka střihu | mm | 2550 | 3100 | 4300 |
| Dráha zadního dorazu | mm | 1500 | 1500 | 1500 |
