Matrice s otočnými segmenty V-Series Black

Ohýbejte krátká ramena, blízko otvorů, přes šikmou hranu a bez otlaků.


1 / 1

Matrice s otočnými segmenty V-Series Black

Ohýbejte krátká ramena, blízko otvorů, přes šikmou hranu a bez otlaků.

  • Otočné segmenty na hranách eliminují otlaky matrice do plechu.

  • Umožňuje ohyb blízko okraje nebo otvoru.

  • Při ohybu přes šikmou hranu nedojde k vyhnutí materiálu.

  • Dosahuje se malého ohybového rádiusu.

  • Sníží se tření mezi matricí a materiálem.

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

Zeptejte se nás

Popis technologie

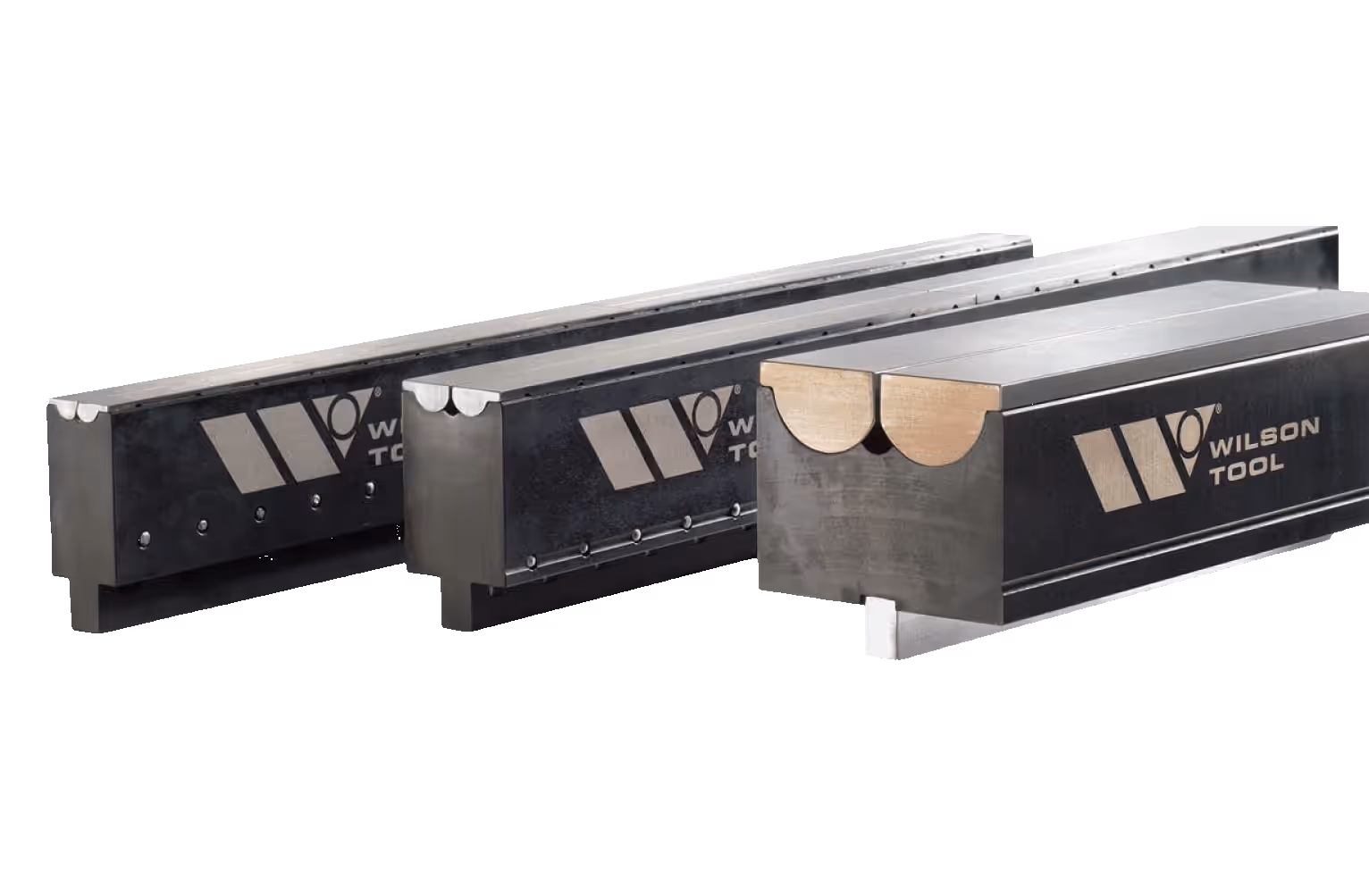

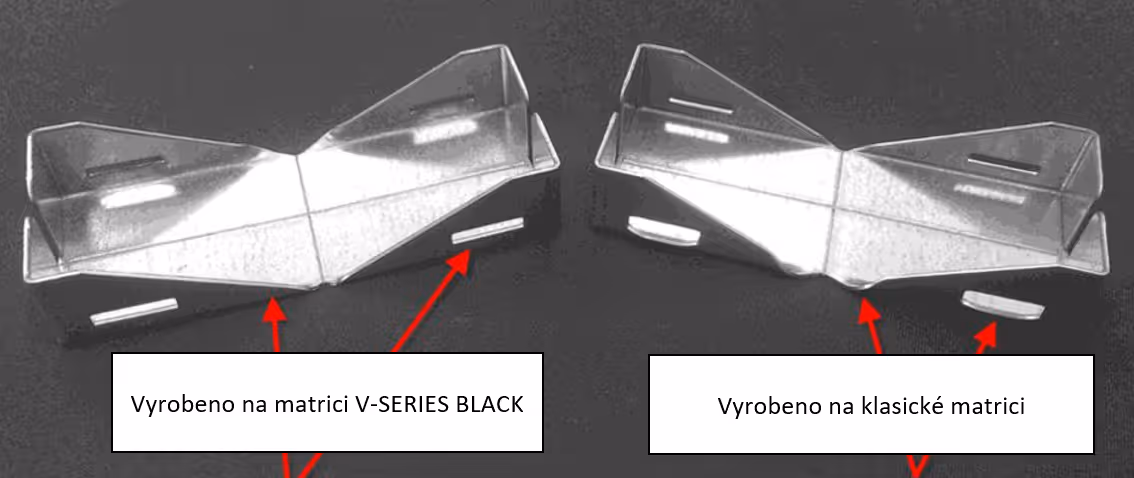

Matrice s otočnými segmenty V-Series Black z produkce firmy Wilson Tool řeší problémy s ohýbáním krátkých ramen, umožňuje ohýbání v blízkosti otvorů nebo přes šikmou hranu. Navíc nedochází k otlačování hran matrice do materiálu, protože plochy segmentů rozloží tlak a jejich natočením se eliminuje tření mezi hranou a materiálem a tím i poškození materiálu výrobku. Při ohýbání s V-Series Black se dosahuje menších rádiusů než při ohýbání na klasických matricích.

Možnosti technologie

Jeden z největších problémů při ohýbání plechu je tření mezi matricí a materiálem. Při ohýbání matricemi V-Series Black nedochází ke tření mezi plechem a matricí, protože se ohýbací segmenty vůči plechu nepohybují. Ochranu leštěného a lakovaného materiálu můžete zlepšit použitím plastových nalepovacích krytů ZIP MAR. Takto dosáhnete kvalitního povrchu výrobku bez následných operací a bez porušení vnější úpravy plechu – povlakování, lakování, broušení.

Matrice V-Series Black jsou flexibilnější než klasické nástroje, protože umožňují ohýbat plechy s větším rozsahem tlouštěk materiálu. Jsou vyrobeny z kvalitní nástrojové oceli s povlakováním NITREX (70 HRC). Matrice jsou u výrobce skladem a termín dodání je cca jeden týden od objednání.

Technická specifikace

Technické parametry

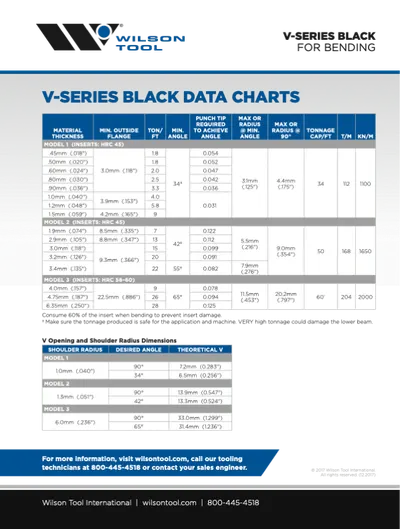

  Tloušťka materiálu Min. délka okraje Požadovaná min. tonáž stroje1) Min. uhel Min. rádius razníku pro min. uhel Max. povolené zatížení nástroje
  mm mm kN/m     kN/m
Model 1 0,45 3,0 58 34° 1,4 1100
0,50 58 1,3
0,60 65  1,2
0,80 81 1,1
0,90 106 1,0
1,0 3,9 129  0,8
1,2 187
1,5 4,2 290
Model 2 1,9 8,5 226  42° 3,0 1650 k
2,9 8,8 419 2,8
3,0 9,3 483 2,5
3,2 644 2,3
3,4 709  55° 2,1
Model 3 4,0 22,5 290 65° 2,0 2000
4,75 838 2,4
6,35 903 3,2

1)Hodnoty uvedené v tabulce platí pro plech z běžné oceli. Pro hliníkový plech kalkulujte 50 % a pro nerezový materiál 150 % z uvedených hodnot.
Min. délka ohýbaného výrobku musí být při ohýbání alespoň 60 % délky matrice.

Matrice se dodávají ve dvou provedeních:
  Model 1 Model 2 Model 3
Euro Styl
AMADA / PROMECAM
TRUMPF / WILA
Segmentace matric

Model 1 & 2

Délka nesegmentované matrice 500 mm
Dělení segmentované matrice dle nákresu, celková délka 550 mm

Model 3

Délka nesegmentované matrice 250 mm
Dělení segmentované matrice dle nákresu, celková délka 455 mm

Teoretický rozměr Otevření matrice „V“ a rozměr vnitřního rádiusu
  Vnitřní rádius Úhel ohybu Teoretické otevření „V"
Model 1 1,0 mm 90° 7,2
34° 6,5
Model 2 1,3 mm 90° 13,9
42° 13,3
Model 3 6,0 mm 90° 33,0
65° 31,4

Ochrana leštěného a lakovaného materiálu – ZIP MAR
Pro dosažení kvalitního ohybu u leštěných a lakovaných materiálů si můžete otočné vložky vybavit plastovými kryty ZIP MAR

ZIP MAR model 1 – kat. č. 980953
ZIP MAR model 2 – kat. č. 980954
ZIP MAR model 3 – kat. č. 980955



Videa (1 z 1)

Ke stažení

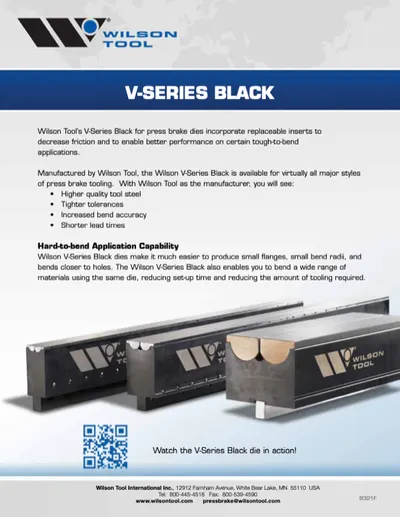

Wilson Tool - V-Series Black
