Rezačky hadíc
Rezačky na rezanie bežných i vysokotlakových hadíc v kusovej i sériovej výrobe.
Popis technológie

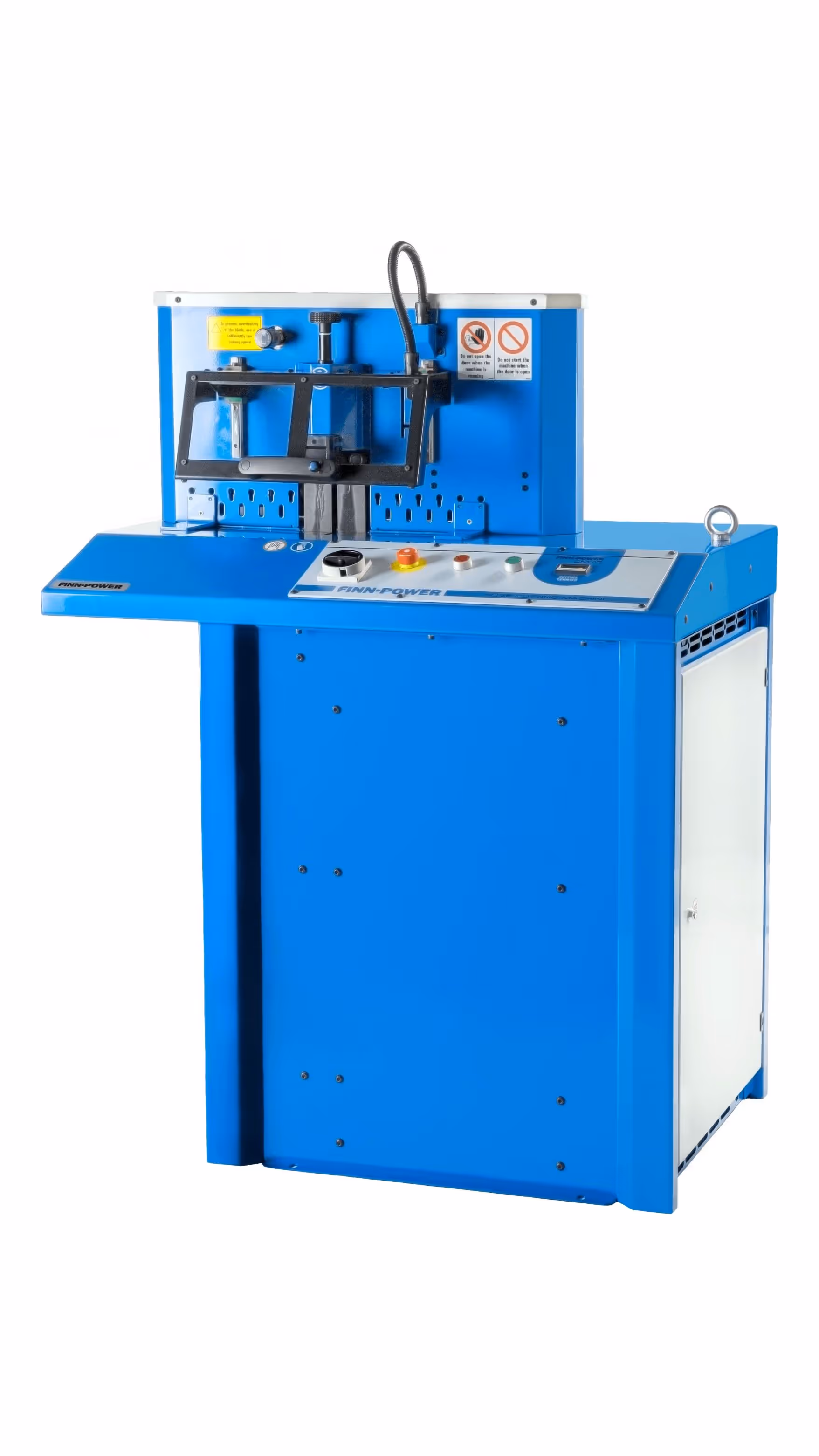

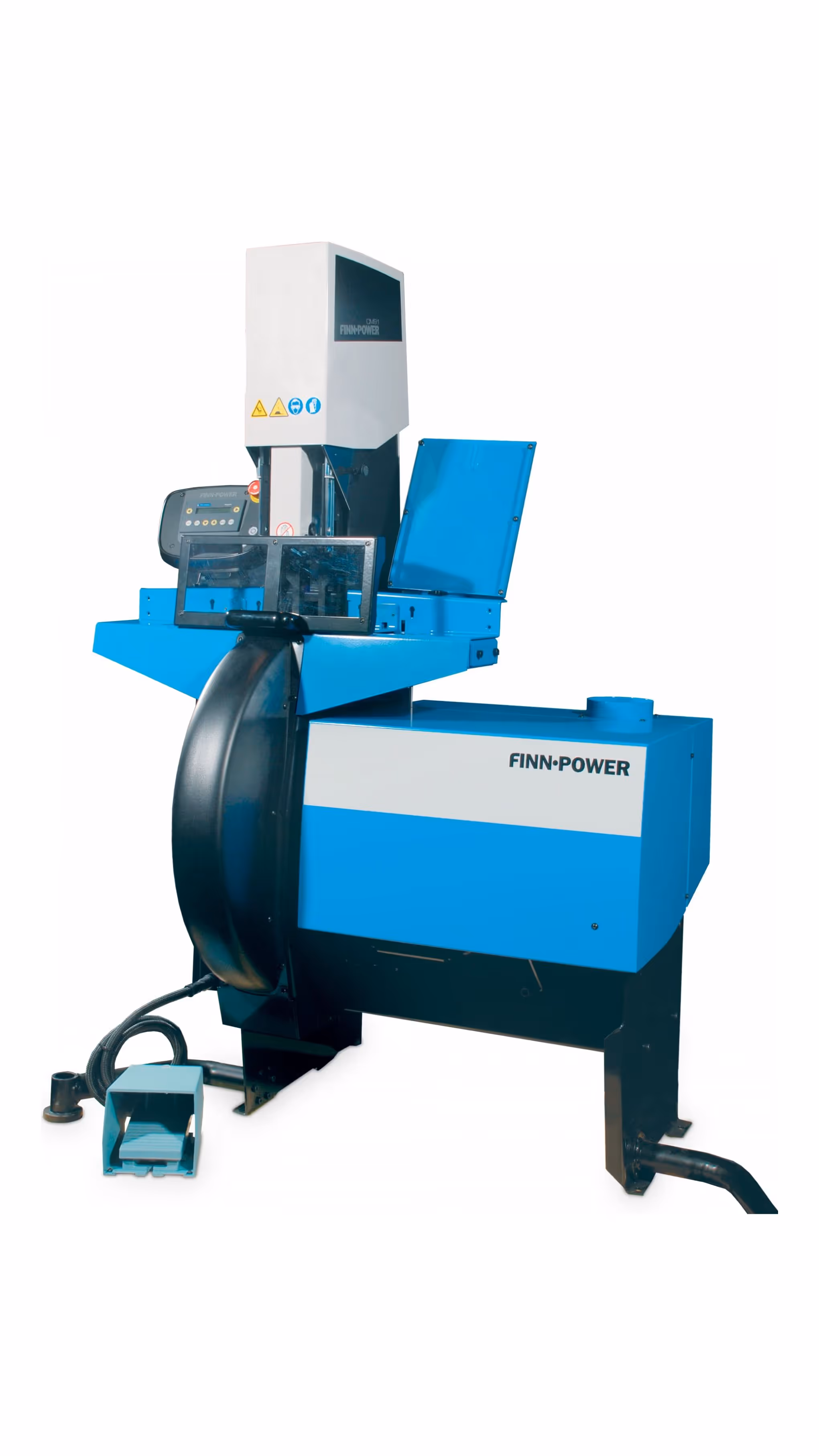

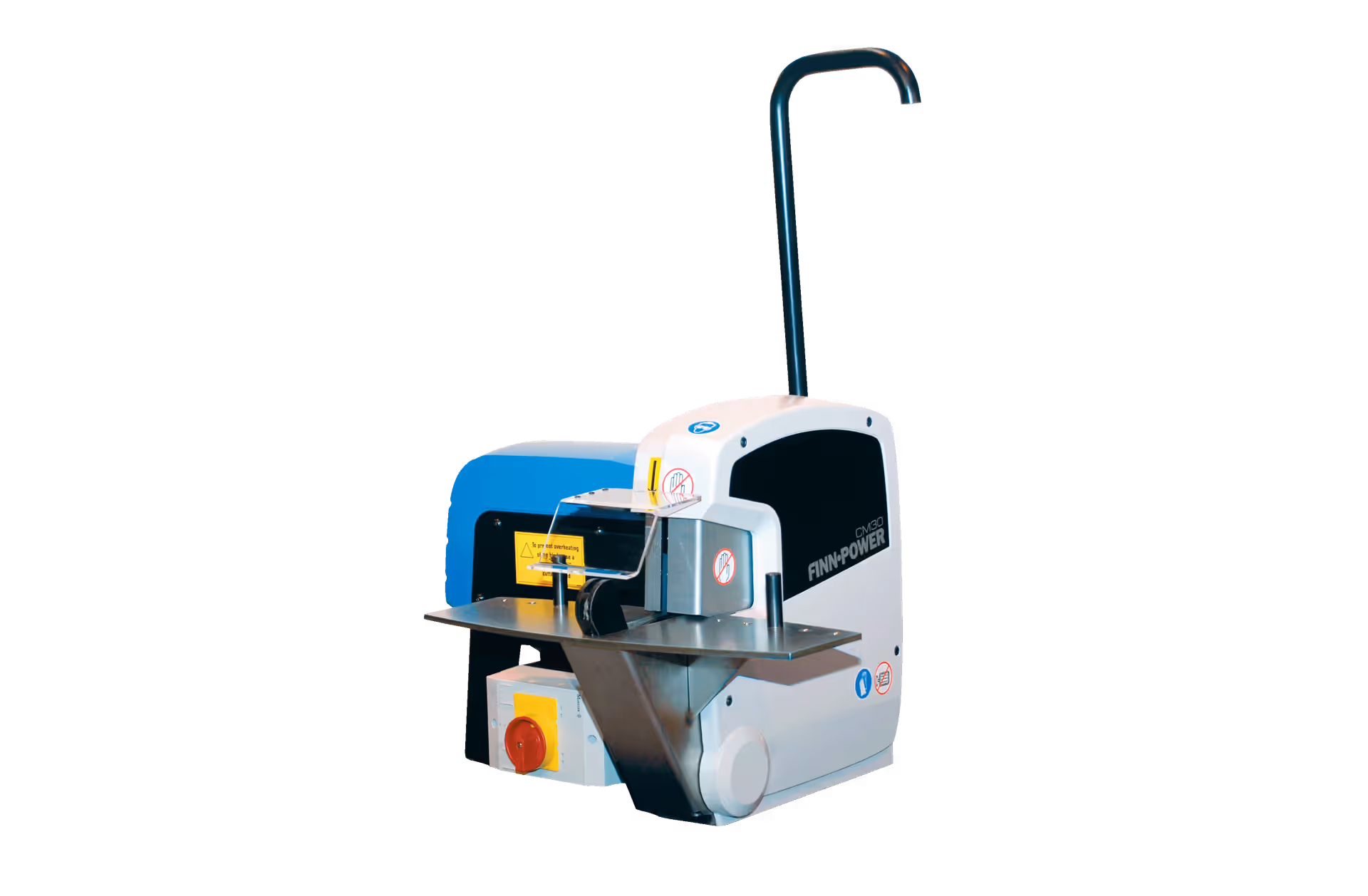

Rezačky hadíc FINN-POWER CM30 a CM35 sú manuálne ovládané rezačky pre použitie v servisných a výrobných dielňach a servisných vozidlách. Rezačky hadíc CM75 a CM91 sú navrhnuté pre rezanie 2 " a 3 " hadíc so šiestimi opletmi v sériovej výrobe. Rezný kotúč priemeru 520/650mm sa otáča rýchlosťou 2900 ot/min. Rezný pohyb vykonáva pneumatický valec (CM75) alebo vretenový motor (CM91). Špeciálnou výbavou u stroja CM91 je elektrické riadenie.
Možnosti technológie

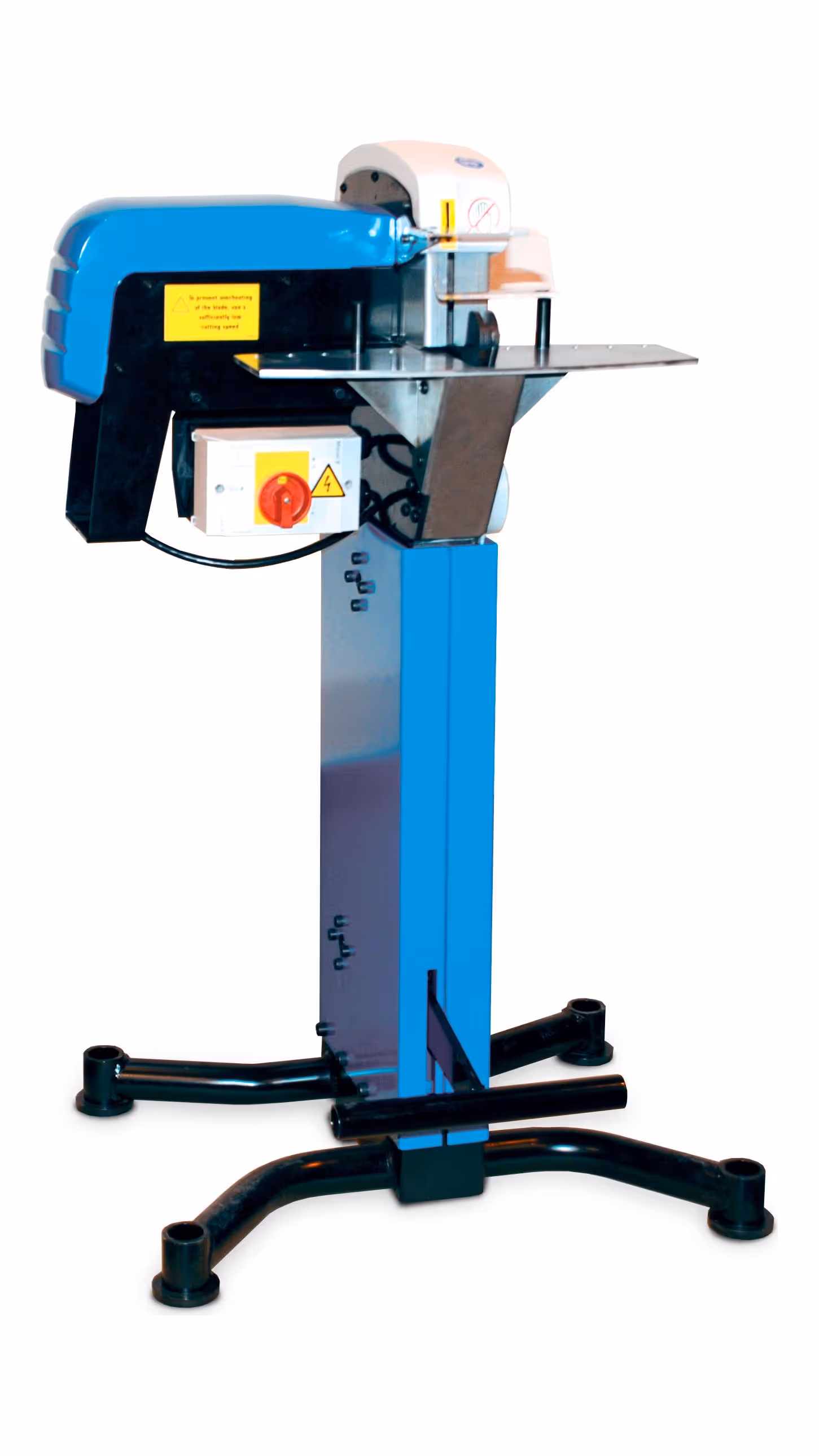

CM30 a CM35 majú zhodné parametre, model CM35 je umiestnený na stojane s mechanickým nožným pedálom, ktorý umožňuje obsluhe pridržiavať hadicu oboma rukami. Model 30P je vybavený pneumatickým pedálom, pracovník môže mať obe ruky voľné pre manipuláciu s väčšími kusmi. Tieto modely môžu rezať hadice do priemeru 2 ", efektívne, rýchlo a bezpečne. Vyrábajú sa v troch vyhotoveniach pre napájanie trojfázovým alebo jednofázovým prúdom a pre pripojenie na autobatériu. U rezačiek CM75 a CM91 môže byť rezná rýchlosť rýchlo a jednoducho nastavená na optimálnu hodnotu podľa typu hadice, nižšie rýchlosti sa používajú pre rezanie veľkých hadíc, aby nedochádzalo k prehrievaniu rezného kotúča. Kotúč môže byť v prípade potreby prebrúsený. V stroji je zabudovaný odnímateľný zásobník na odpad a pripojenie na odsávač splodín. Riadenie stroja CM91 umožňuje naviac vzostupné/zostupné počítanie kusov a rýchle otvorenie krytu kotúča on/off.
Technická špecifikácia
| Model | CM30/CM35 3 fázy | CM30/CM35 1 fáza | CM30CS 12V/24V | CM30P pneumatický pedál |
|---|---|---|---|---|
| Max. svetlosť hadice | 2 " (2 oplety) 1 ¼ " (4 oplety) | 2 " (2 oplety) 1 ¼ " (4 oplety) | 2 " (2 oplety) 1 ¼ " (4 oplety) | 2 " (2 oplety) 1 ¼ " (4 oplety) |
| Priemer kotúča x hrúbka | 300 x 3 | 300 x 3 | 300 x 3 | 300 x 3 |
| Rýchlosť otáčania kotúča (ot / min) | 2750 | 2750 | 2750 | 30 |
| Napätie (V) | 230 / 400 | 230 | 12 | 2,2 / 1,52 |
| Príkon zariadenia (kW) | 3 | 2,2 | 2,2 / 1,5 | 3 / 2,02 |
| Model | CM75 | CM91 |
|---|---|---|
| Max. svetlosť hadice | 2 " (6 opletov) | 3 " (6 opletov) |
| Priemer kotúča x hrúbka | 520 x 4 | 650 x 4 |
| Rýchlosť otáčania kotúča (ot / min) | 2840 | 2900 |
| Napätie (V) | 230 / 400 | 230 / 400 |
| Príkon zariadenia (kW) | 7,5 | 11 |
