- Malá zastavaná plocha.
- Najmodernejší spôsob riadenia stroja na trhu.
- Jednoduchá obsluha stroja.
- Vysoká rýchlosť, spoľahlivosť a presnosť lisovania.
- Rýchla výmena čeľustí.
Potrebujete radu? Využite našu bezplatnú konzultáciu
Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.
Potrebujete radu? Využite našu bezplatnú konzultáciu
Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.
Popis technológie

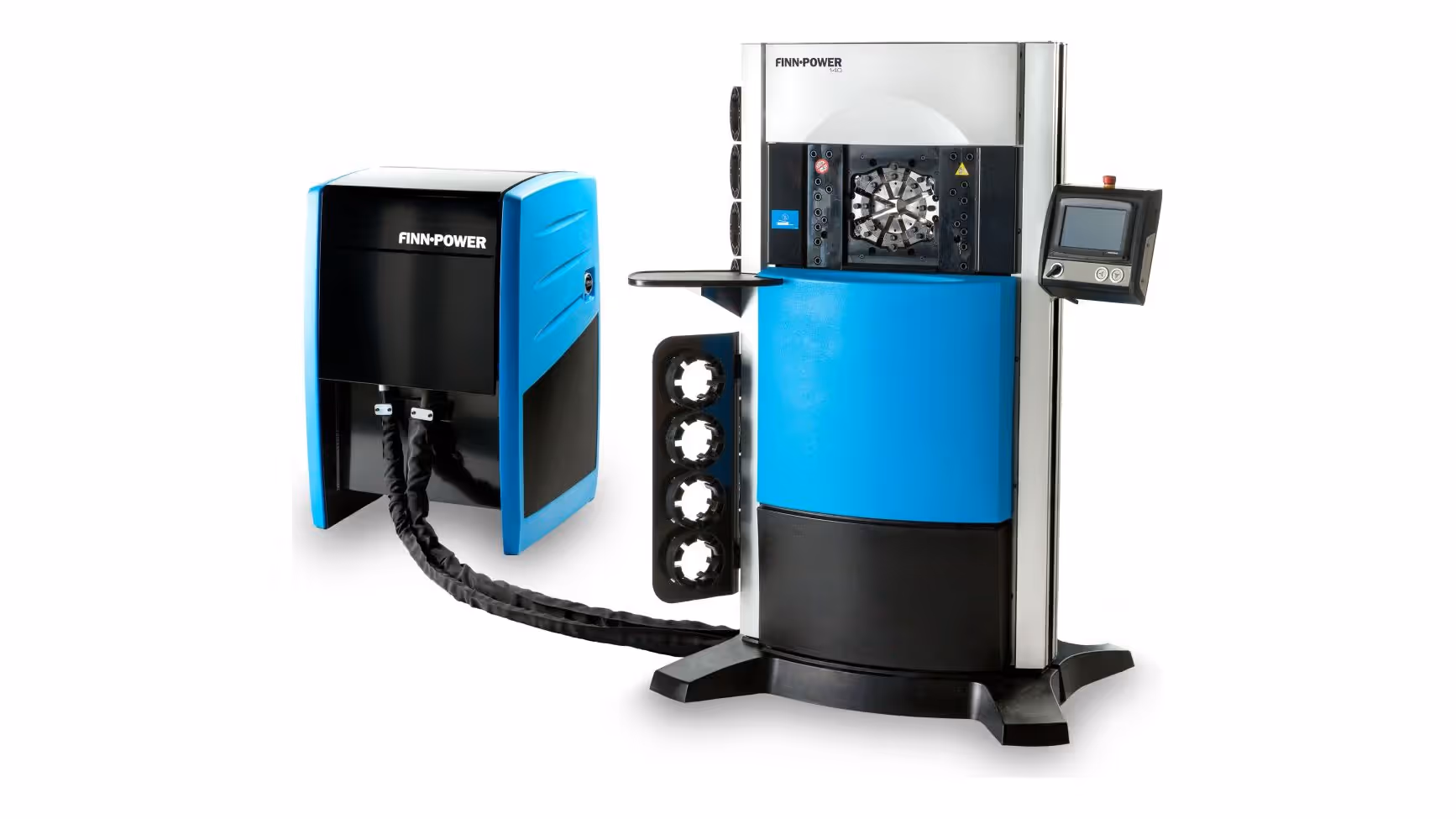

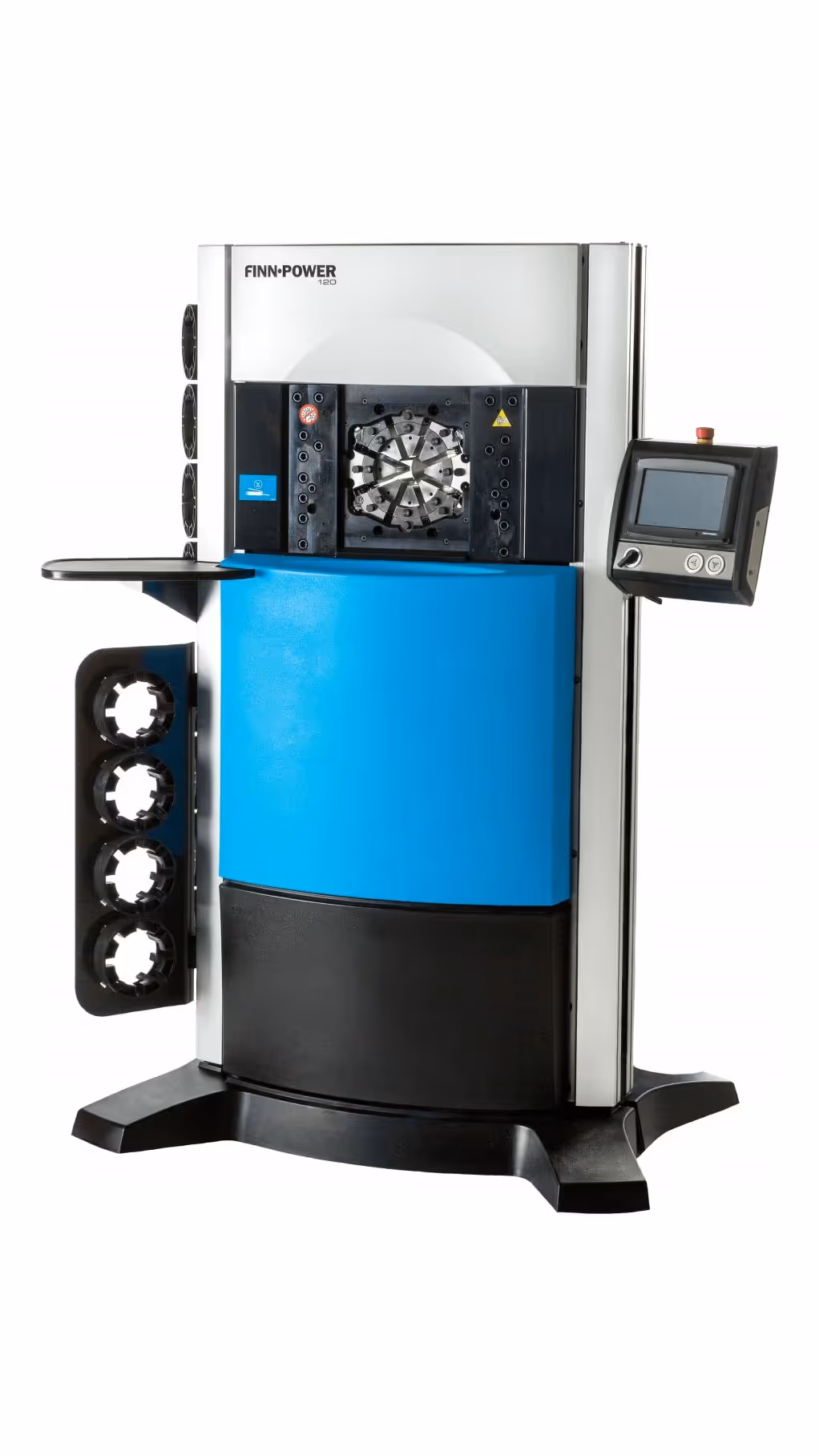

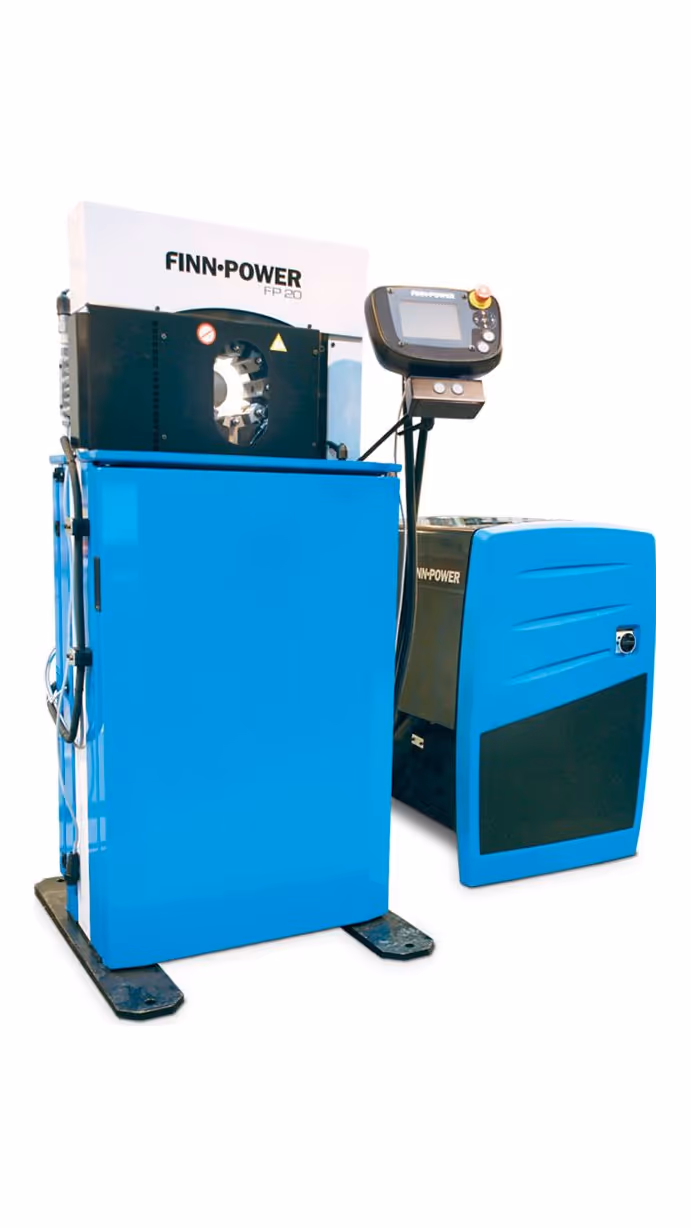

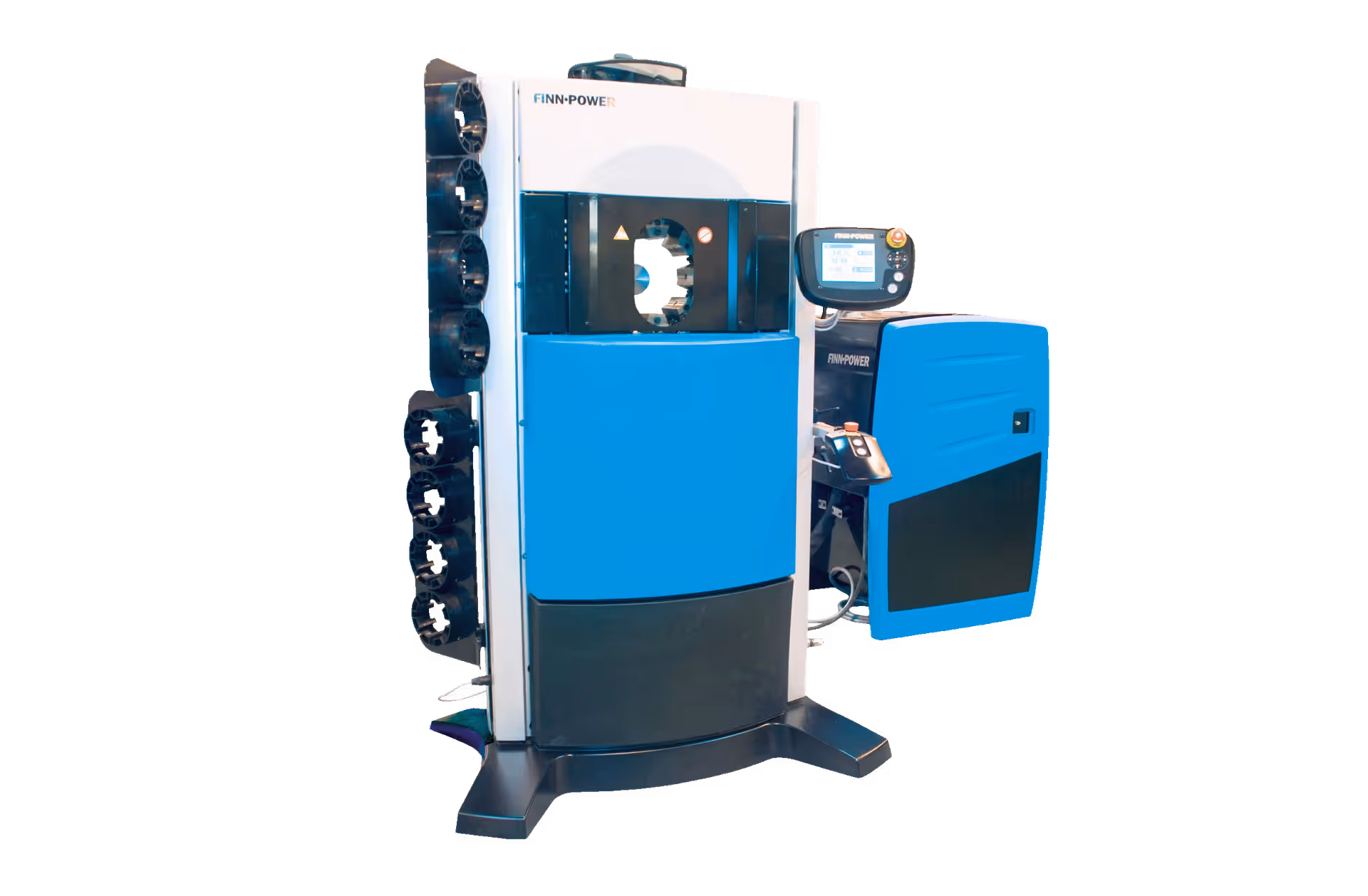

Armovacie lisy pre sériovú výrobu sú synonymom pre rýchlosť, presnosť, trvanlivosť a kvalitu. Lisovacia jednotka je oddelená od hydraulickej jednotky pre operatívnejšie využitie priestoru, stroje môžu byť ovládané spredu, zboku i zozadu. Nachádzajú svoje uplatnenie v širokej oblasti priemyslových aplikácií – v automobilovom priemysle, v leteckom priemysle, vo výrobe hydraulických hadíc, pri lisovaní elektrokáblov, tvarovaní trubiek a množstvo ďalších súčastí. Riadenie stroja umožňuje prispôsobiť spôsob lisovania podľa požiadaviek zákazníka, štandardné zalisovanie podľa zadaného priemeru je možné doplniť o zalisovanie podľa požadovaného tlaku, stupňovité zalisovanie a sledovanie kvality výroby. Stroje je možné vybaviť širokou škálou voliteľného vybavenia, napr. diaľkovým ovládaním, kamerou, automatickým mazaním čeľustí, čítačkou čiarových kódov atď.
Možnosti technológie
Lisy FINN-POWER pre sériovú výrobu umožňujú vyrábať tlakové hydraulické hadice až do veľkosti 4 “. Riadenie strojov UC s ICC predstavujú najmodernejšie systémy na trhu. UC riadenie ponúka vysoký komfort ovládania a s doplnkovými funkciami umožňuje lisovanie podľa zadaného tlaku, stupňovité lisovanie a on-line sledovanie kvality. ICC riadenie využíva naviac moderné technológie - grafické riadenie lisovania, čítačka čiarových kódov, kamera (na 12 ” displeji), atď. Lisy sú vysoko spoľahlivé a zalisovanie koncoviek vysoko presné. Jedná sa o priestorovo kompaktné modely, ktoré nie sú náročné na priestor. Dodávame špeciálne čeľuste pre neštandardné aplikácie.
Technická špecifikácia
| Model | FP20 | 120 | 120S | FP140 | FP140S | FP140S | |
| Lisovací průměr | mm | 10 – 61 | 10 – 87 | 10 – 87 | 10 – 124 | 10 – 124 | 10 – 124 |
| Lisovací síla | kN | 1500 | 2800 | 2800 | 3200 | 3200 | 3500 |
| Kapacita 3) | ks / hod | 2300 | 2400 | 3000 | 2000 | 2500 | 2400 |
| Světlost hadice |
1 ½ " |
2 " |
2 " |
2 ½ - 4 " (2) |
2 ½ - 4 " (2) |
2 ½ - 4 " (2) |
|
| Typ používání čelistí | P20 | P32 | P32 | P32 + P140 | P32 + P140 | P32 + P145 | |
| Maximální otevření | mm | + 68 | + 68 | + 68 | + 82 | + 82 | + 82 |
| Řídící jednotka | UC / ICC | UC / ICC | UC / ICC | UC / ICC | UC / ICC | UC / ICC | |
| Příkon zařízení | kW | 3 | 5,5 | 7,5 | 5,5 | 7,5 | 7,5 |
1)1 fáze / 3 fáze
2)hydraulická hadice - průmyslová hadice
3)teoretická kapacita při lisování ½“ hadic s pohybem čelistí ΔØ10
