Pre veľké priemery
Lisy pre lisovanie výrobkov veľkých priemerov.
- Vysoká tonáž pre lisovanie veľkých priemerov.
- Najmodernejší spôsob riadenia stroja na trhu.
- Jednoduchá obsluha stroja.
- Vysoká rýchlosť, spoľahlivosť a presnosť lisovania.
- Veľké otvorenie pre jednoduché vkladanie výrobkov do lisovacej hlavy.
Popis technológie
Armovacie lisy na veľké priemery umožňujú lisovanie výrobkov až do priemeru 650 mm. Nachádzajú svoje uplatnenie vo výrobe veľkých potrubných dielov a špecializovanej strojárenskej výrobe. Môžu byť používané aj ku spájaniu dielov, ktoré vyžadujú vysokú lisovaciu silu. Ich produktivita, flexibilita a možnosti riadenia radia tieto lisy do najvyššej triedy. Vynikajú vysokou spoľahlivosťou a presnosťou zalisovania koncoviek v sériovej výrobe. Stroje je možné vybaviť širokou škálou voliteľného vybavenia, napr. diaľkovým ovládaním, kamerou, automatickým mazaním čeľustí, čítačkou čiarových kódov atď.
Možnosti technológie
Lisy disponujú širokým rozsahom lisovacích priemerov a vysokou lisovacou silou. Stroje sú dodávané s UC alebo ICC riadením, ktoré ponúka vysoký komfort ovládania a s doplnkovými funkciami umožňuje lisovanie podľa zadaného tlaku, stupňovité lisovanie a on-line sledovanie kvality výroby. Ponúkame širokú škálu voliteľného vybavenia. Dodávame špeciálne čeľuste pre neštandardné aplikácie.
Technická špecifikácia

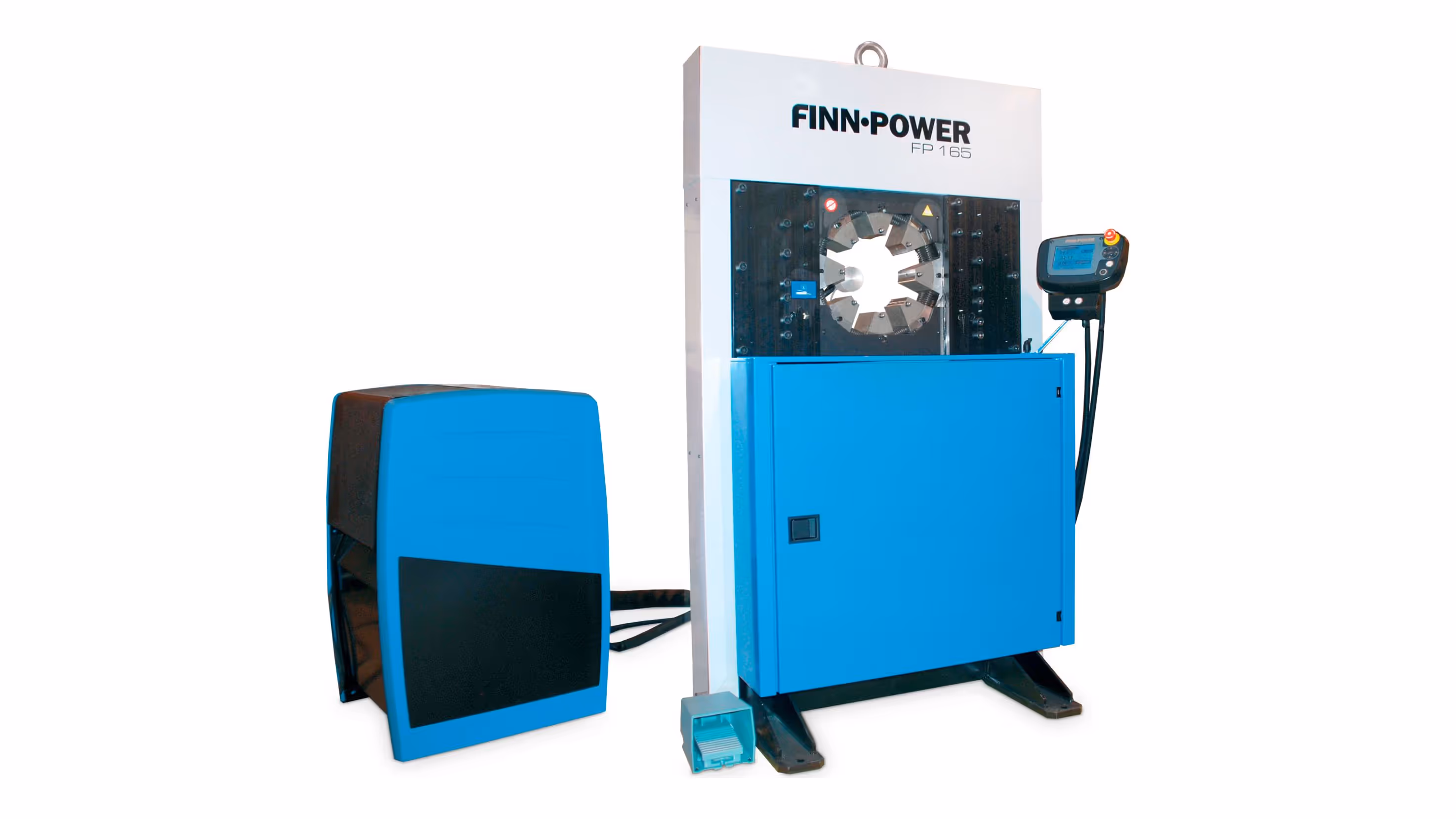

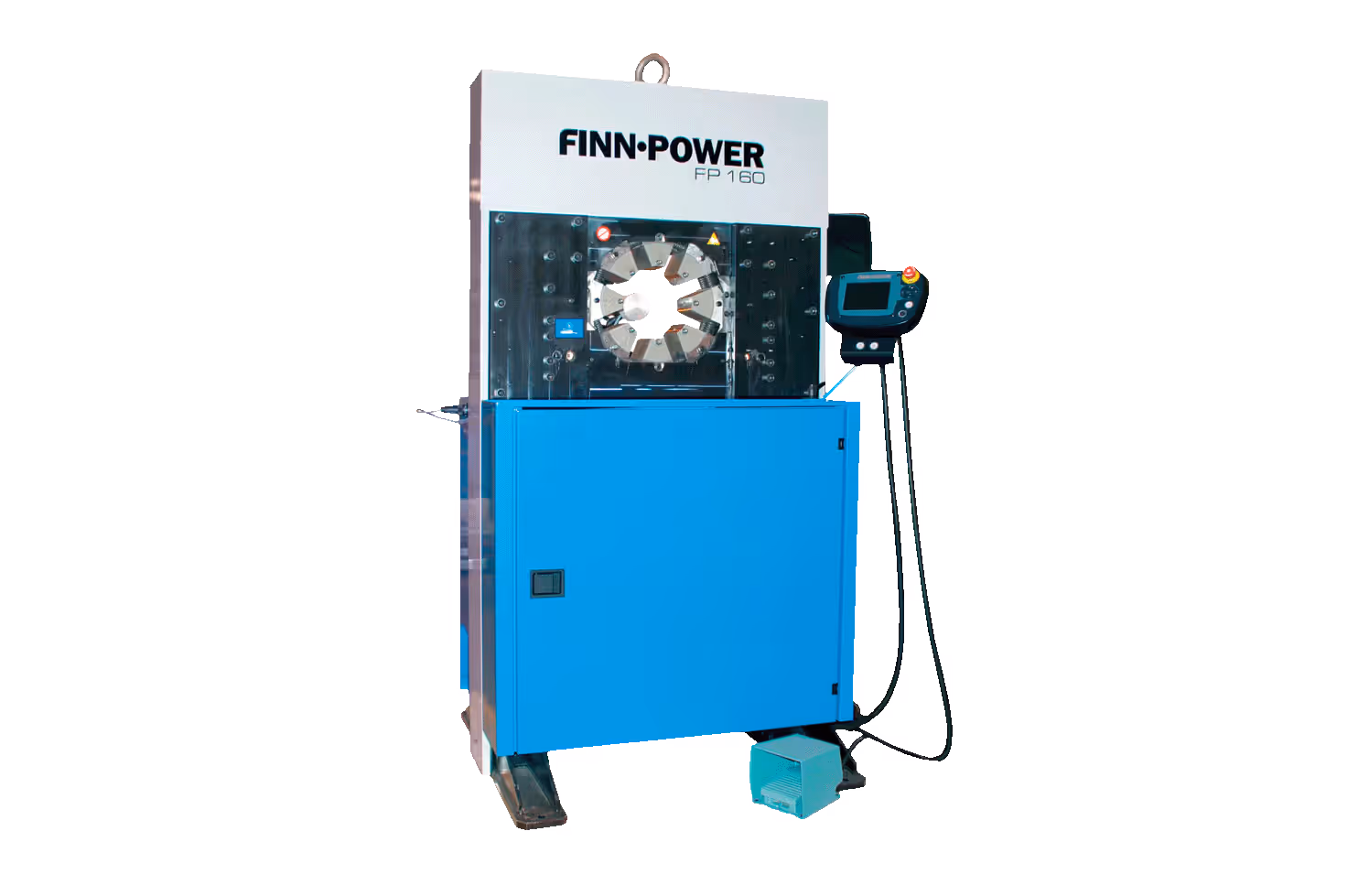

Model | FP160 | FP165 | FP170 | FP175 | KC1 200 | |
Lisovací průměr | mm | 10 – 202 | 10 – 202 | 10 – 320 | 10 – 320 | 200 – 650 |
Lisovací síla | kN | 3500 | 5000 | 6600 | 8300 | 12000 |
Kapacita 2) | ks / hod | 1800 | 1260 | 1160 | 1140 | na vyžádání |
Světlost hadice |
6 " |
6 " |
10 " |
10 " |
16 " |
|
Typ používání čelistí 1) | P32 + FP160 | P32 + FP160 | P32 + FP160 + FP170 | P32 + FP160 + FP170 | P32 + FP160 + FP170 | |
Maximální otevření | mm | + 125 | + 125 | + 155 | + 155 | + 180 |
Řídící jednotka | UC / ICC | UC / ICC | UC / ICC | UC / ICC | UC / ICC | |
Příkon zařízení | kW | 5,5 | 5,5 | 7,5 | 11 | 11 |
1)1 fáze/3 fáze
2)teoretická kapacita při lisování ½“ hadic s pohybem čelistí ΔØ10
