R-Brake
Vysoká produktivita pri nižších nákladoch s revolučným konceptom robotickej bunky. Robotické rameno je integrované v hornej časti ohraňovacieho lisu, podlaha pred lisom ostáva voľná.
Popis technológie

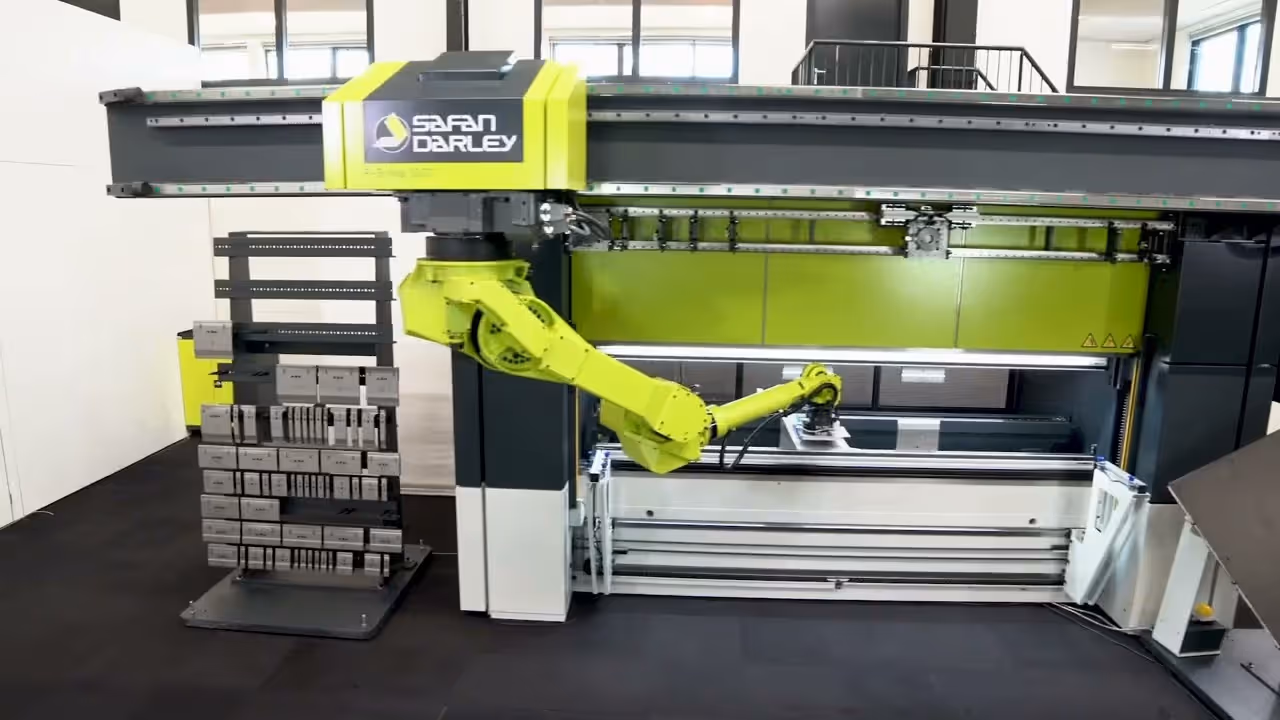

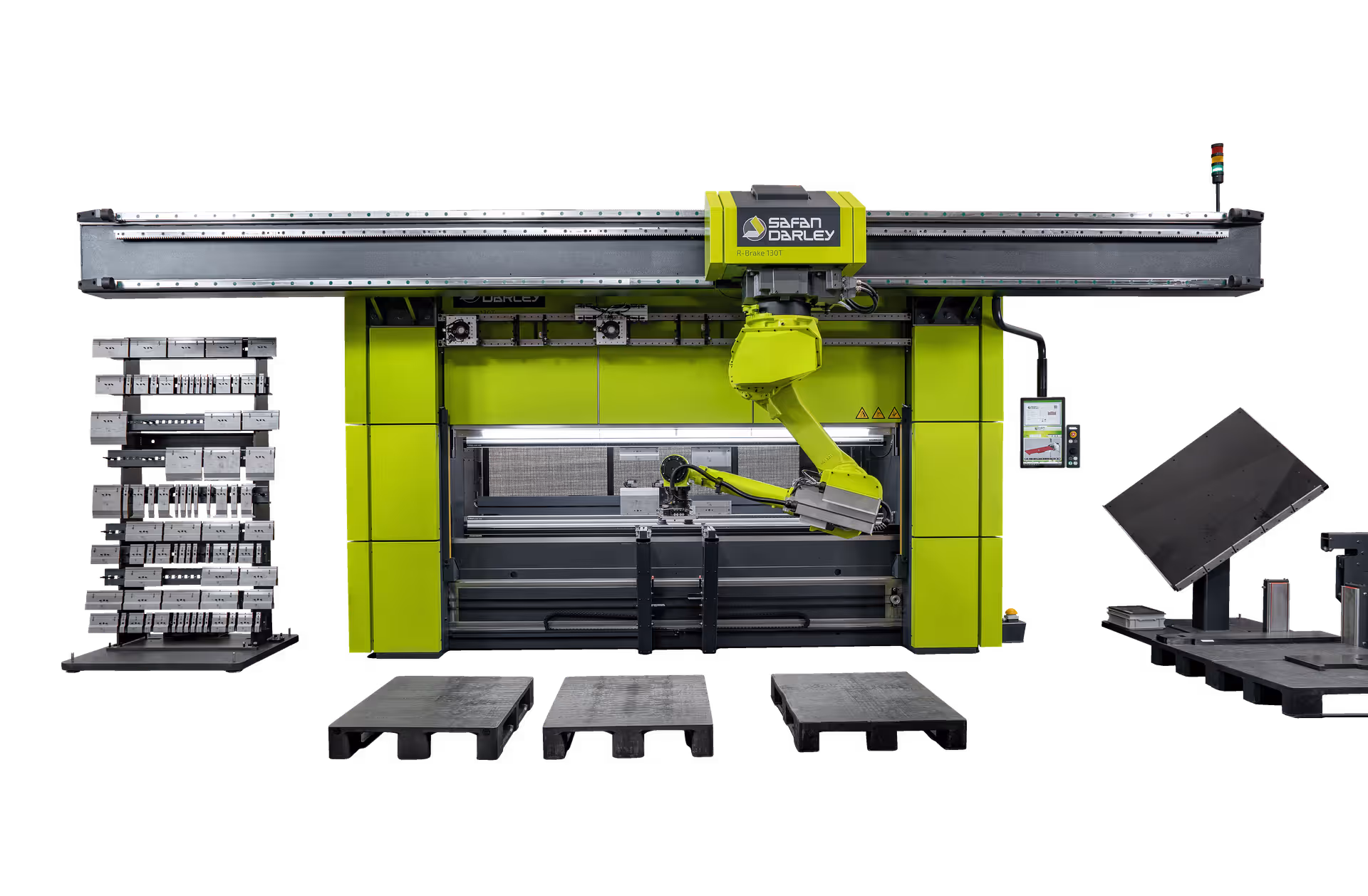

R-Brake je revolučný koncept robotickej ohýbacej bunky založený na servoelektrickom ohraňovacom lise SafanDarley E-Brake. Ohraňovací lis a robot sú integrované do jedného systému. Robotické rameno sa pohybuje horizontálne po dráhe v hornej časti lisu. Štandardný sklad gripperov je pripevnený k rámu na prednej strane.
Podlaha pred strojom ostáva voľná pre umiestnenie stolov a paliet pre rozviny a ukladanie hotových dielcov. Konfiguráciu vykladacieho systému je možné zmeniť podľa potrieb zákazníka.
Možnosti technológie
K dispozícii štandardná konfigurácia, ale vďaka modulárnej konštrukcii je možné zo širokej ponuky možností vybrať iba tie možnosti, ktoré sú potrebné. Výsledkom je perfektný stroj pre konkrétne výrobné požiadavky.

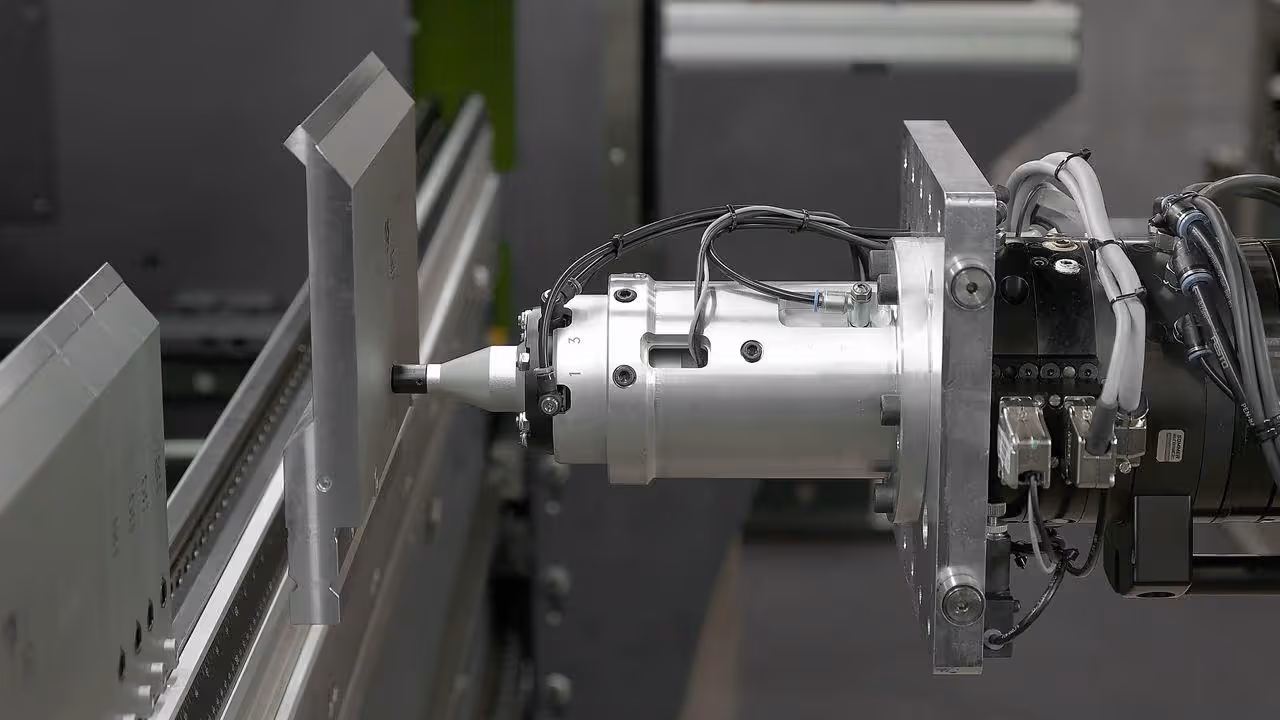

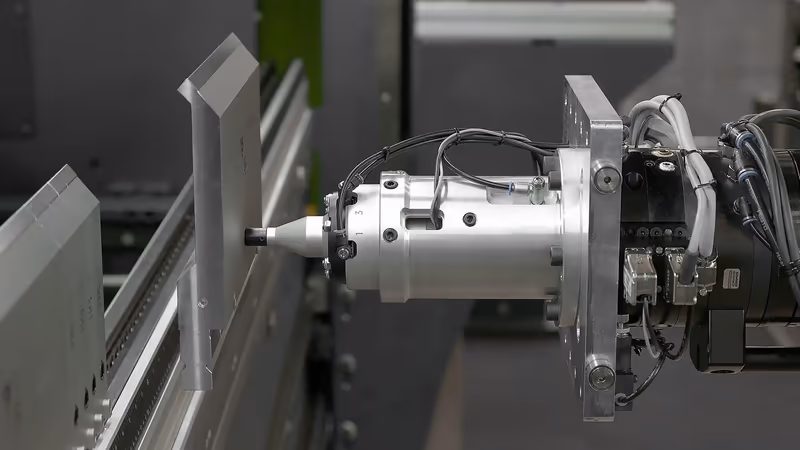

Možnosť predĺženia pojazdu robota po traverze a zväčšenie zásobníkov nástrojov a gripperov.
Technická špecifikácia
| Princíp pohonu ohraňovacieho lisu | servoelektrický |
|---|---|
| Lisovacia sila (kN) | 1 300 |
| Lisovacia dĺžka (mm) | 3 060 |
| Priechod medzi stojanmi (mm) | 3 160 |
| Zdvih horného barana (mm) | 300 |
| Otvorenie medzi upínaním (mm) | 553 |
| Hĺbka zadného dorazu v osi X (mm) | 1 000 |
| Priemyselný robot | Fanuc |
| Užitočné zaťaženie robota (kg) | 70 (Voliteľne 130 kg) |
| Maximálna hmotnosť dielca (kg) | 35 (Voliteľne 70 kg) |
| Minimálny rozmer dielca (mm) | 200 x 200 |
| Maximálny rozmer dielca (mm) | 850 x 3 000 |
| Pojazd robota po traverze (voliteľne) (mm) | 6 000 - 8 000 - 10 000 |
| Zastavaná plocha (mm) | 12 500 x 6 300 |

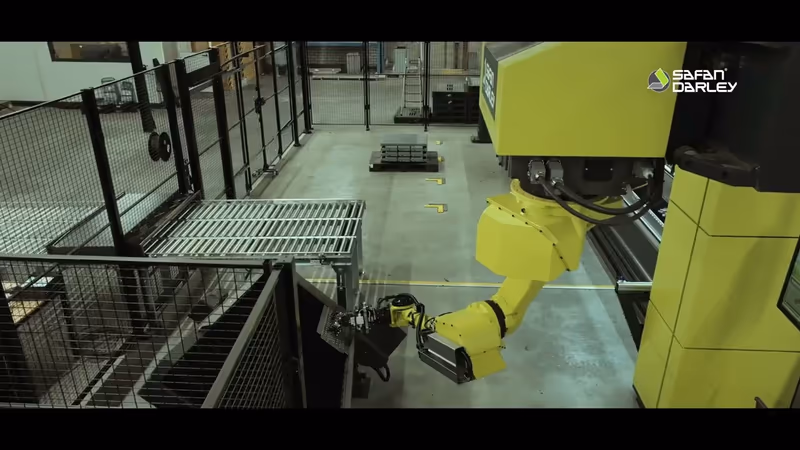

Videá a referencie
