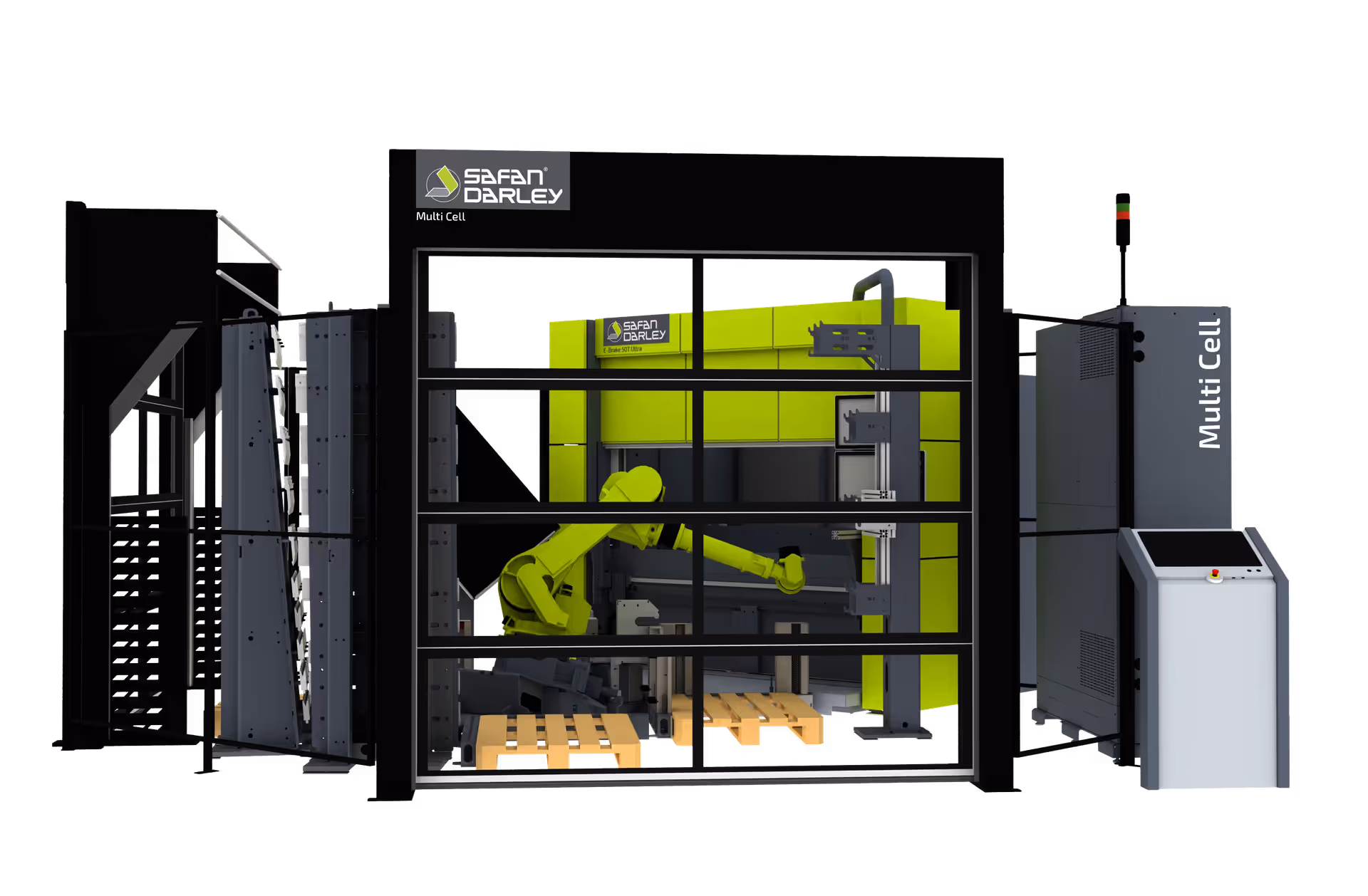

Multi Cell
Dokonalé riešenie pre sortiment dielcov strednej veľkosti s bunkou, ktorá sa prispôsobí všetkým požiadavkám. Odpoveď na trh, ktorý požaduje flexibilnejšie ohýbacie bunky.
Popis technológie
Modulárna konštrukcia Multi Cell zaisťuje úplnú flexibilitu a prispôsobenie pre akékoľvek výrobné požiadavky. Inovatívne riešenie umožňuje automatizované ohýbanie do rozmerov 500 x 2000 mm s lisovacou silou až 1250 kN vo veľmi kompaktnom priestore. V ponuke modulárne bezpečnostné oplotenie s manuálnymi alebo automatickými dvermi.

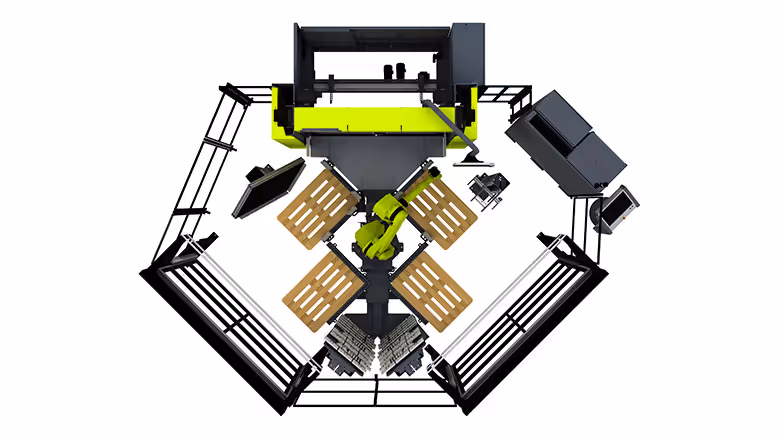

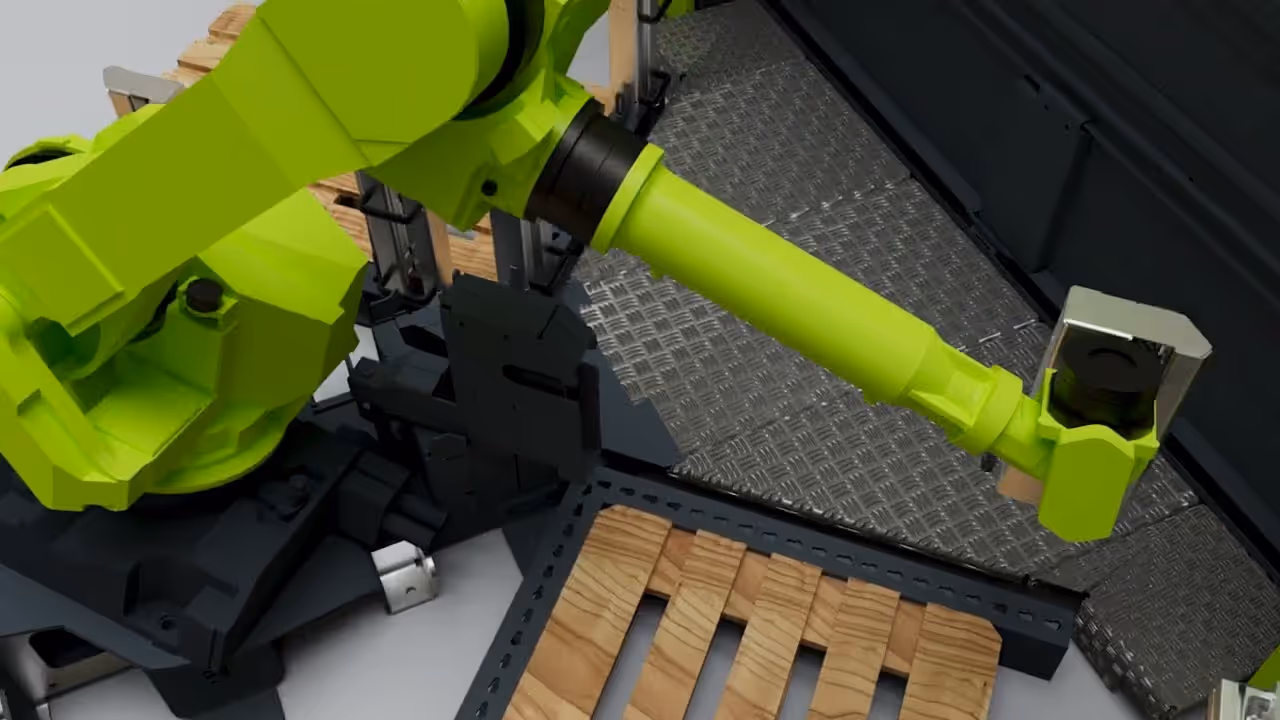

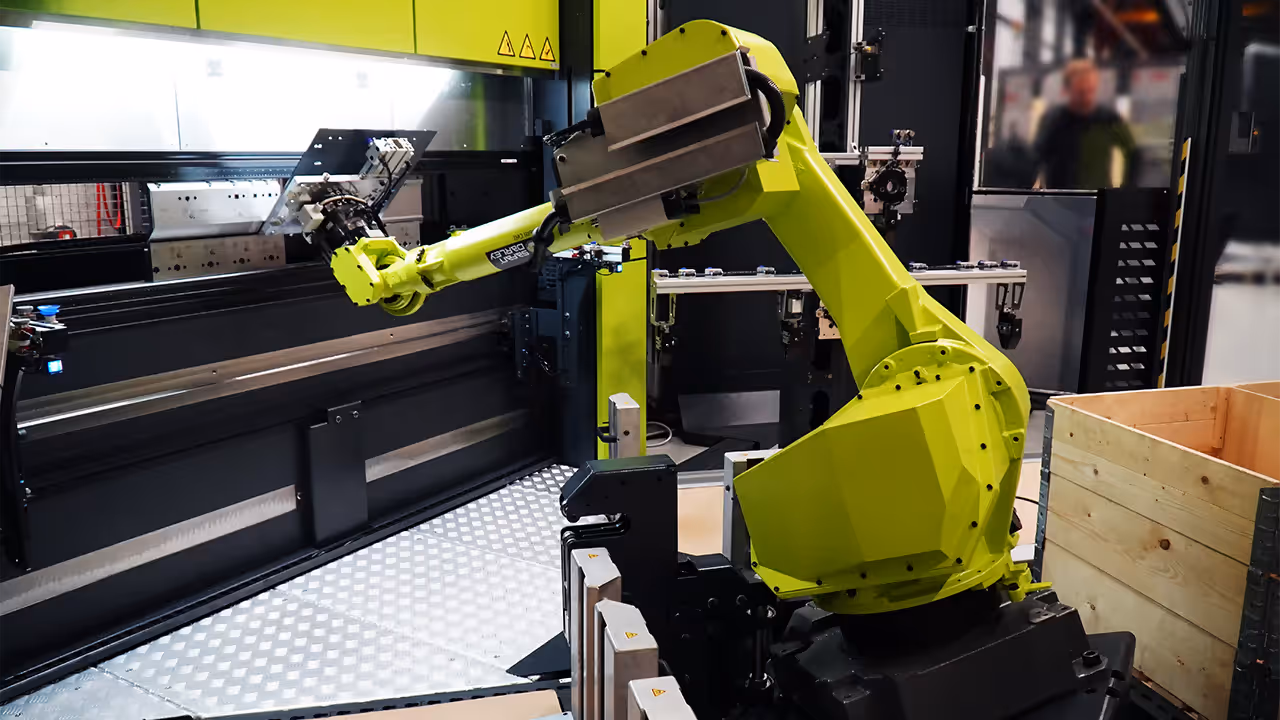

Robot Fanuc je umiestnený centrálne pred ohraňovacím lisom a pod uhlom. To mu poskytuje väčší dosah dopredu na ohraňovacom lise a maximalizuje flexibilitu celej bunky.
Možnosti technológie
SafanDarley vyvinul dokonalé riešenie pre stredne veľký rad plechových dielcov tým, že vytvoril bunku, ktorá spĺňa všetky požiadavky.
Systém s možnosťou dodatočnej montáže zaisťuje, že bunka zostane špičková s možnosťou inštalácie nových technológií a funkcií. Tým sa dlhodobo chráni investícia do ohýbacej bunky.
Technická špecifikácia
| SafanDarley Multi Cell | 40 | 50 | 80 | 125 - 1 600 |
|---|---|---|---|---|
| Princíp pohonu ohraňovacieho lisu | servoelektrický | servoelektrický | servoelektrický | hydraulický - hybridný |
| Lisovacia sila (kN) | 400 | 500 | 800 | 1 250 |
| Lisovacia dĺžka (mm) | 1 530 | 2 040 | 2 550 | 1 530 |
| Priechod medzi stojanmi (mm) | 1 630 | 2 140 | 2 650 | 1 700 |
| Zdvih horného barana (mm) | 300 | 300 | 300 | 400 |
| Max. otvorenie medzi upínaním (mm) | 615 | 615 | 615 | 575 |
| Hĺbka zadného dorazu v osi X (mm) | 1 000 | 1 000 | 1 000 | 1 100 |
| Priemyselný robot | Fanuc | Fanuc | Fanuc | Fanuc |
| Užitočné zaťaženie robota (kg) | 70 | 70 | 70 | 70 |
| Max. hmotnosť dielca (kg) | 50 | 50 | 50 | 50 |
| Min. rozmer dielca (mm) | 200 x 200 | 200 x 200 | 200 x 200 | 200 x 200 |
| Max. rozmer dielca (mm) | 500 x 2 000* | 500 x 2 000* | 500 x 2 000* | 500 x 2 000* |
| Max. hrúbka plechu (mm) | 8 | 8 | 8 | 8 |
| Zastavaná plocha (mm) | 5 800 x 6 200 | 5 800 x 6 200 | 5 800 x 6 200 | 5 800 x 6 200 |
| SafanDarley Multi Cell | 125 - 2 050 |
|---|---|
| Princíp pohonu ohraňovacieho lisu | hydraulický - hybridný |
| Lisovacia sila (kN) | 1 250 |
| Lisovacia dĺžka (mm) | 2 040 |
| Priechod medzi stojanmi (mm) | 2 150 |
| Zdvih horného barana (mm) | 400 |
| Max. otvorenie medzi upínaním (mm) | 575 |
| Hĺbka zadného dorazu v osi X (mm) | 1 100 |
| Priemyselný robot | Fanuc |
| Užitočné zaťaženie robota (kg) | 70 |
| Max. hmotnosť dielca (kg) | 50 |
| Min. rozmer dielca (mm) | 200 x 200 |
| Max. rozmer dielca (mm) | 500 x 2 000* |
| Max. hrúbka plechu (mm) | 8 |
| Zastavaná plocha (mm) | 5 800 x 6 200 |
