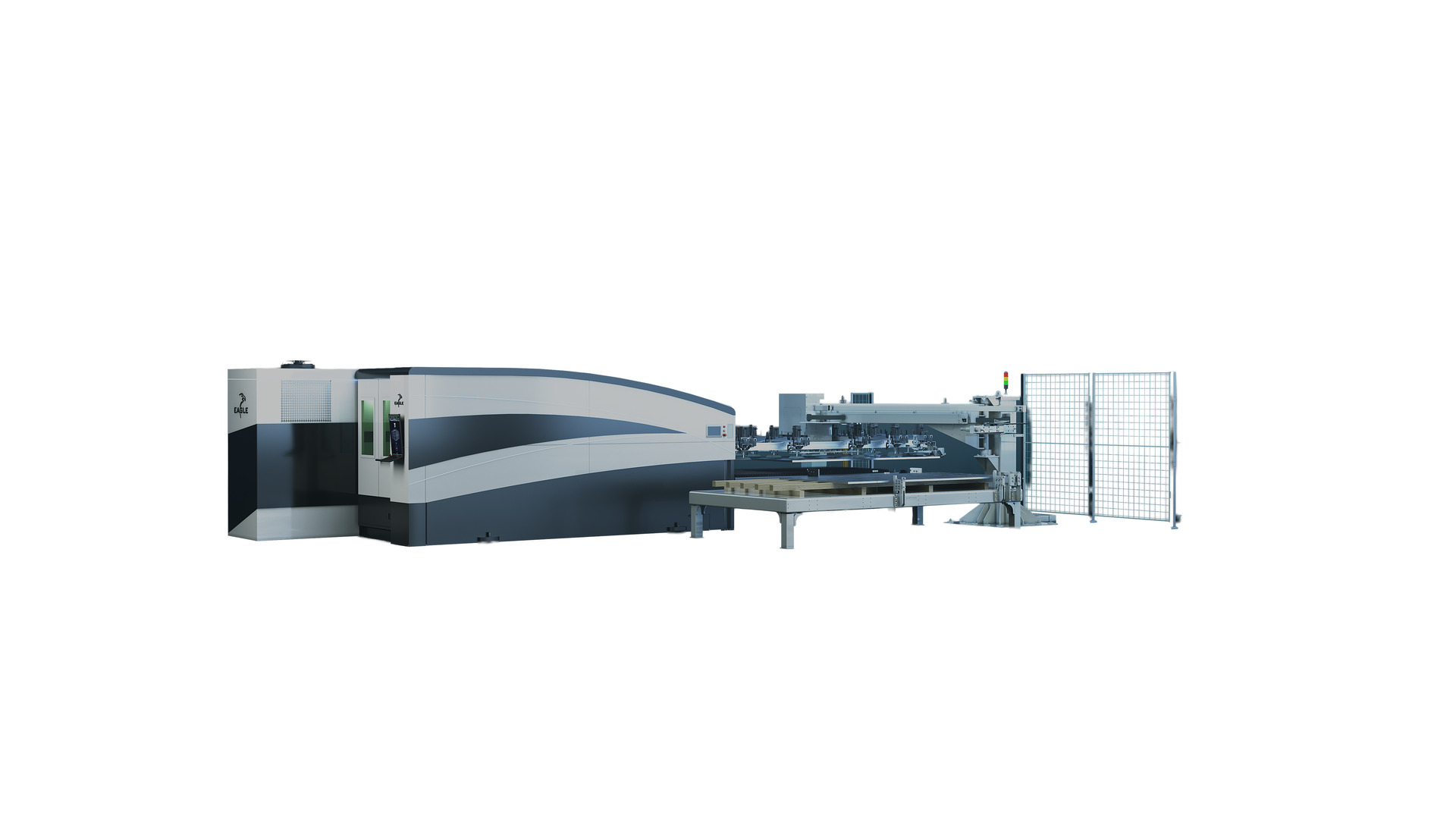

LoadingUnit – automatizované nakladanie plechu
Základný stupeň automatizácie s plne automatickým nakladaním plechov. Výrazne znižuje manuálnu prácu, skracuje časy cyklov a znižuje výrobné náklady.
Popis technológie

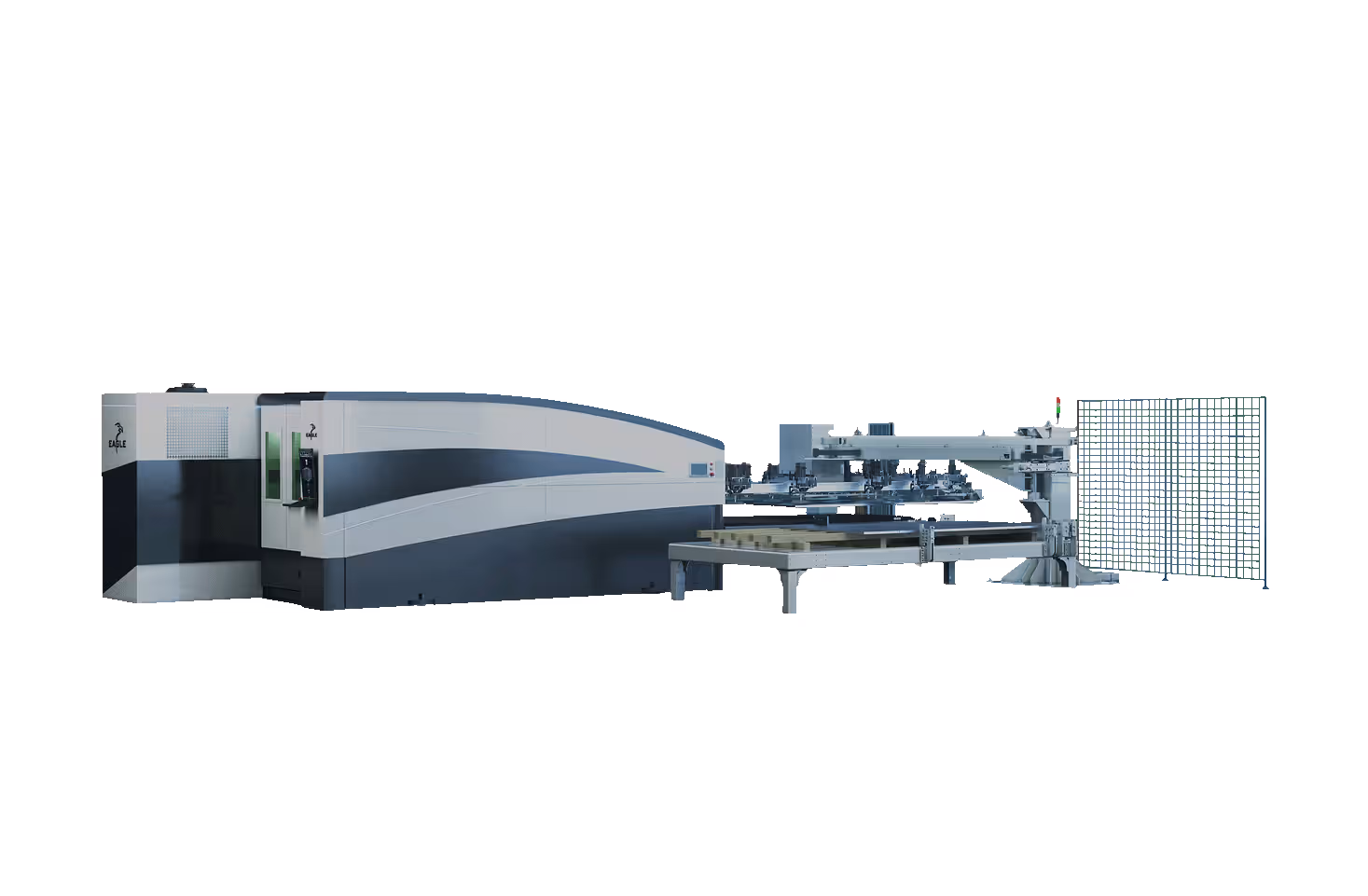

Nakladací systém pozostáva z otočného ramena, ktoré je vybavené individuálne a manuálne ovládanými vysokotlakovými prísavkami. To umožňuje manipuláciu aj s neštandardnými formátmi plechu, prípadne so zvyškami plechu. Systém vyberá jednotlivé plechy a plne automaticky ich nakladá na výmenný stôl laserového rezacieho centra.
LoadingUnit je plne integrovaný s laserovými rezacími centrami EAGLE a elektricky prepojený s CNC riadením lasera. Súčasťou systému je nakladací stôl s polohovaním plechov.
Možnosti technológie
Pre lepšie oddeľovanie plechu sa používajú separačné magnety umiestnené po obvode nakladacieho stola. Pre zvýšenie bezpečnosti zakladacieho procesu je k dispozícii detekcia zdvojených plechov.
Jednoduchá a rýchla inštalácia, minimálne nároky na zastavaný priestor. Na výber inštalácia na ľavej alebo pravej strane.
Technická špecifikácia
| EAGLE LoadingUnit | 1530 | 2040 |
|---|---|---|
| Formát plechu (mm) | 1 500 x 3 000 | 2 000 x 4 000 |
| Nosnosť prísaviek (kg) | 900 | 1 600 |
| Max. hrúbka plechu (mm) | 25 | 25 |
| Čas nakladania (1 cyklus) (s) | 32 | 32 |

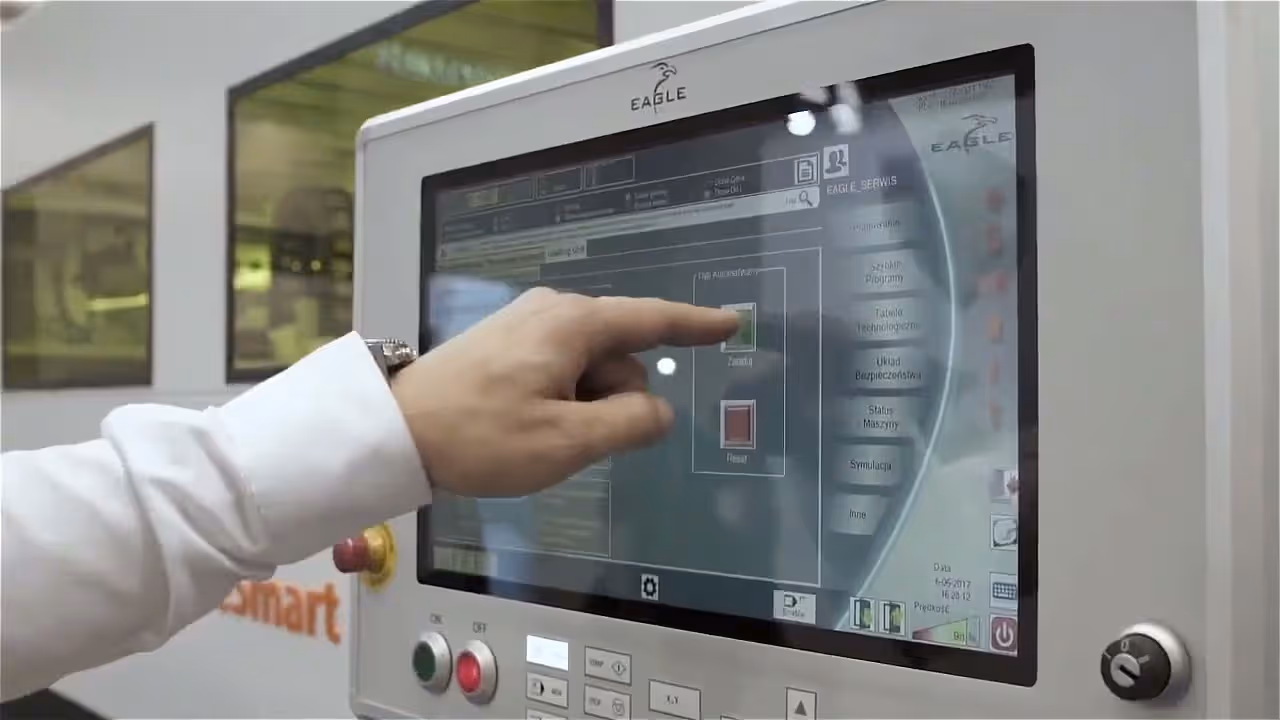

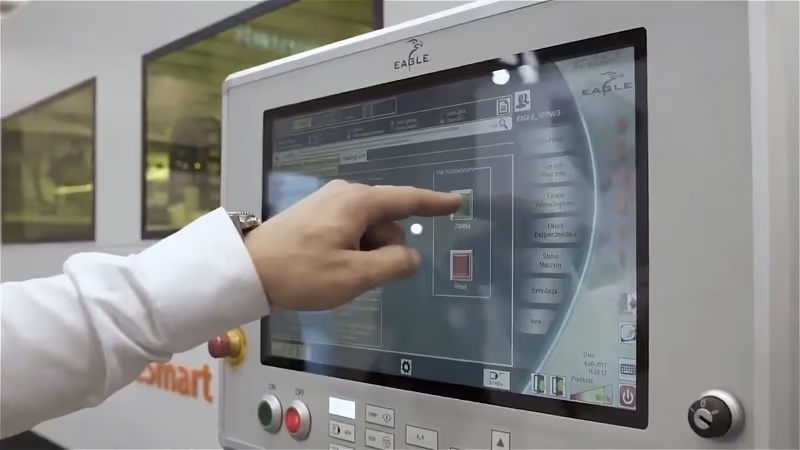

Videá a referencie
