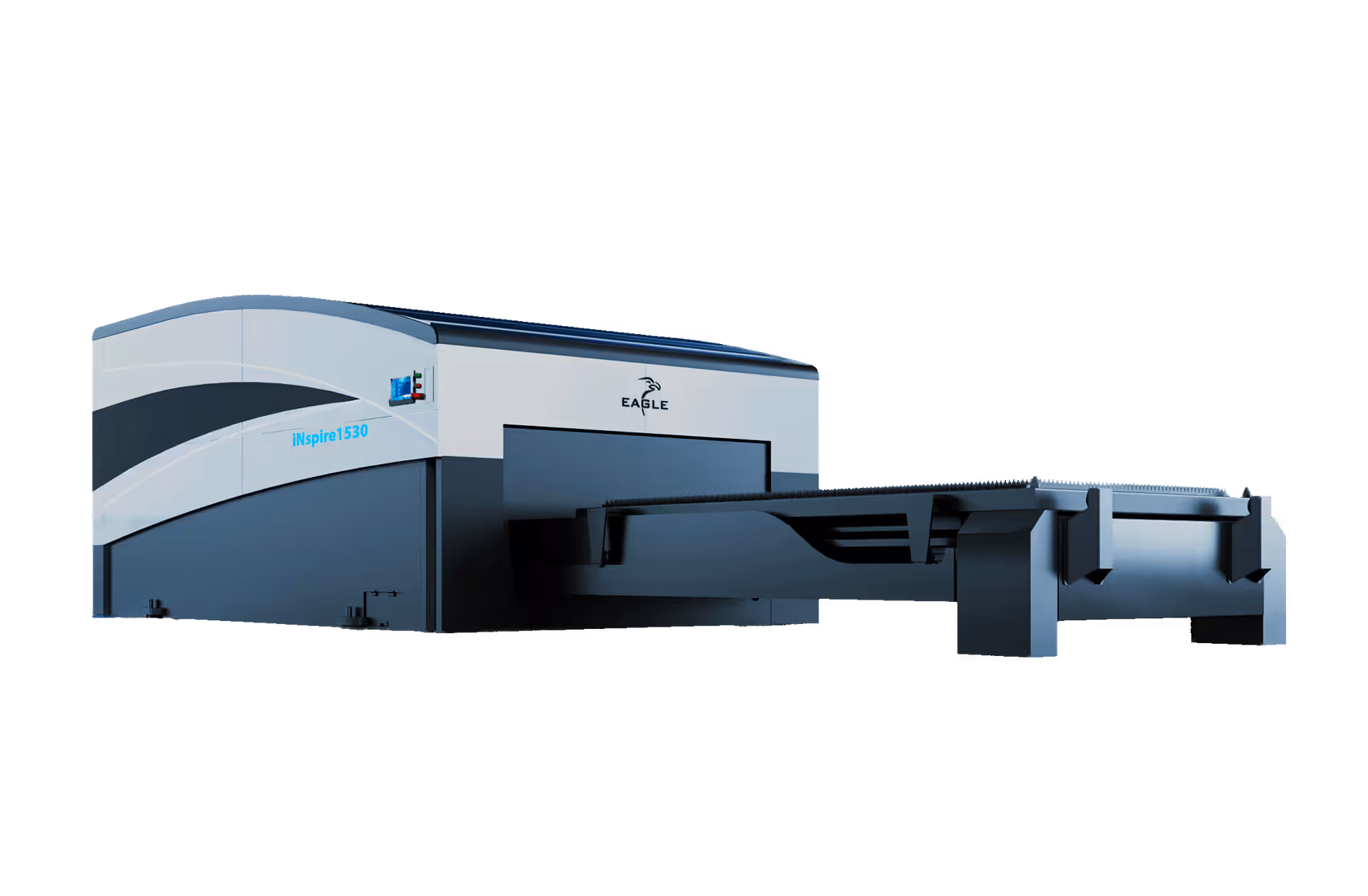

iNspire

Technicky vyspelé, presné, dynamické a efektívne lasery. Pre najnáročnejšie aplikácie v hromadnej výrobe a požiadavky na zložité tvary výrobkov.

  • Priame lineárne pohony pre všetky osi X/Y/Z, max. zrýchlenie 6 G.

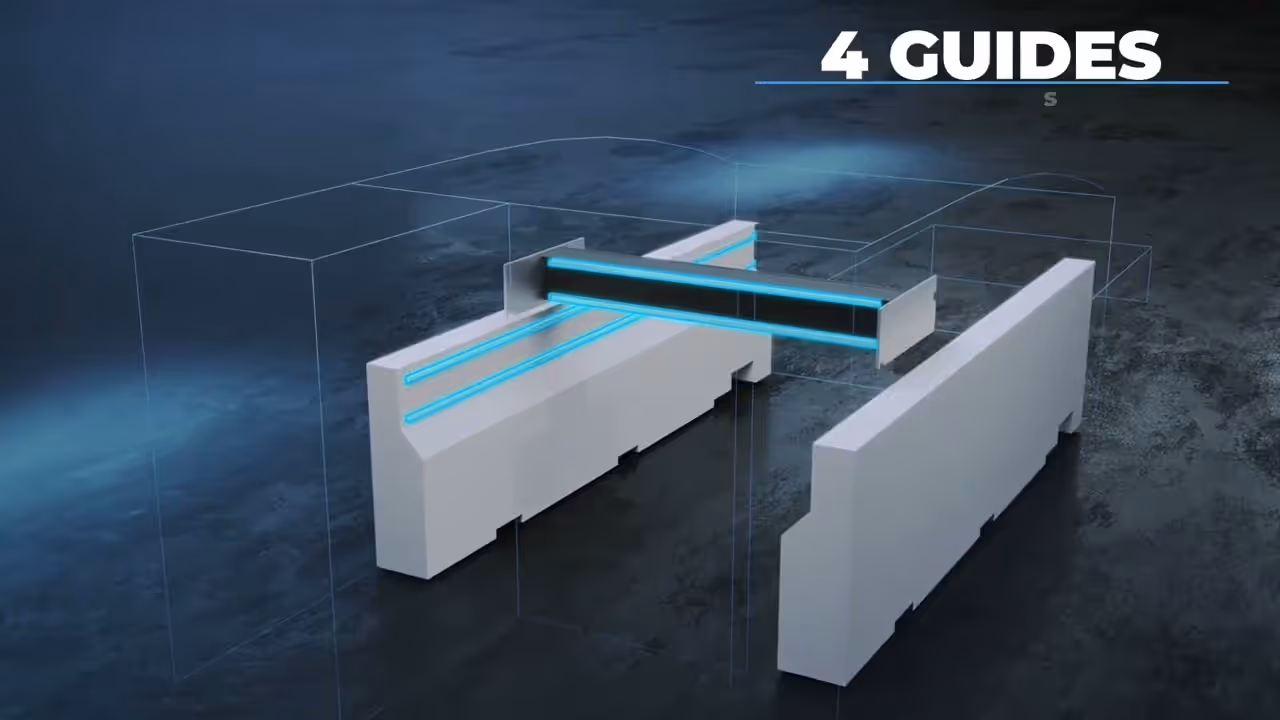

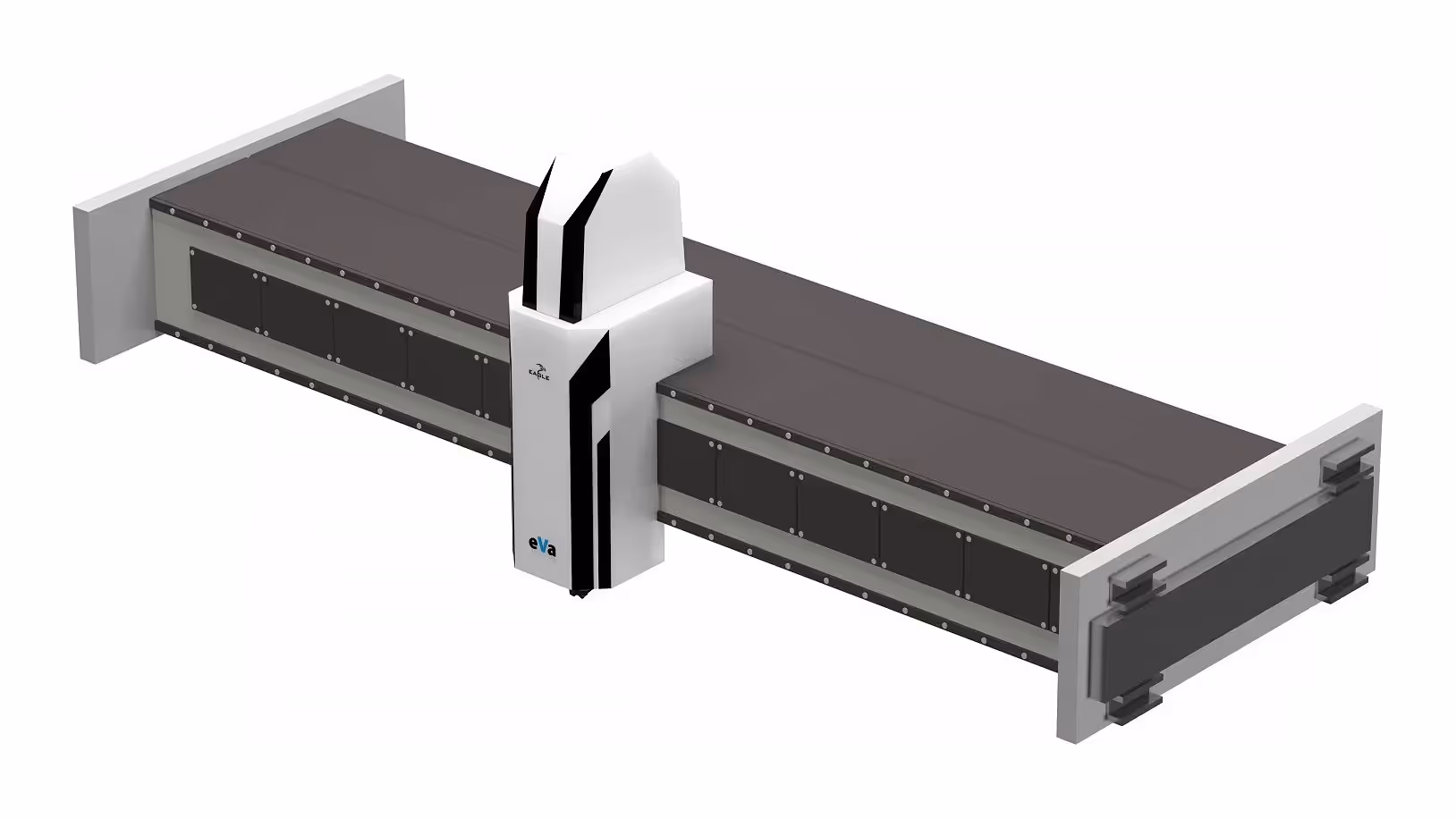

  • Ultraľahký a tuhý rezací most z karbónu.

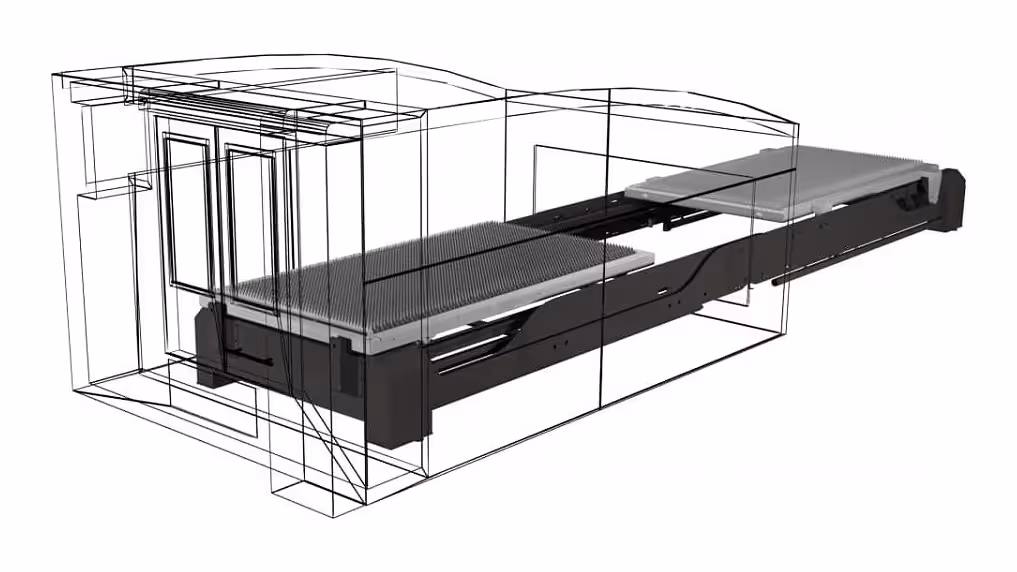

  • Super rýchla výmena stolov, pri formáte 1530 za 9 sec.

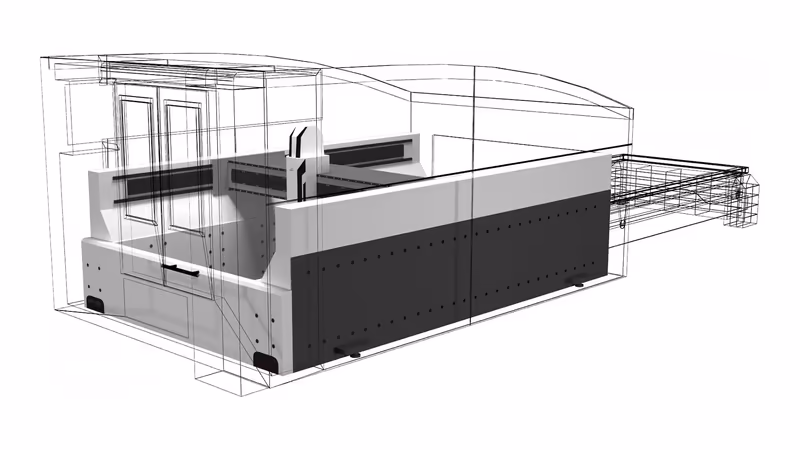

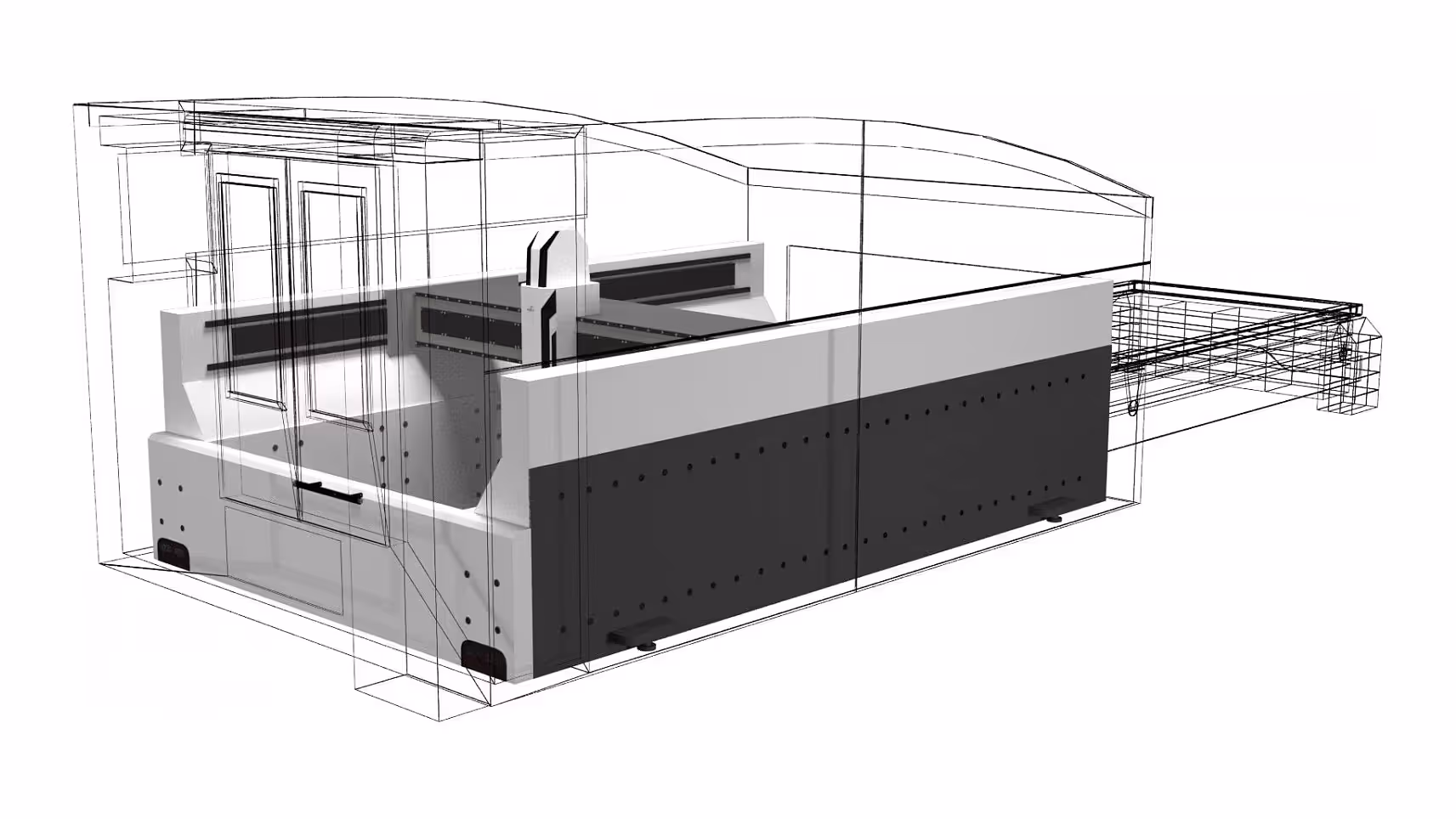

  • Rám tvorí masívny odliatok z polymérbetónu, syntetického granitu.

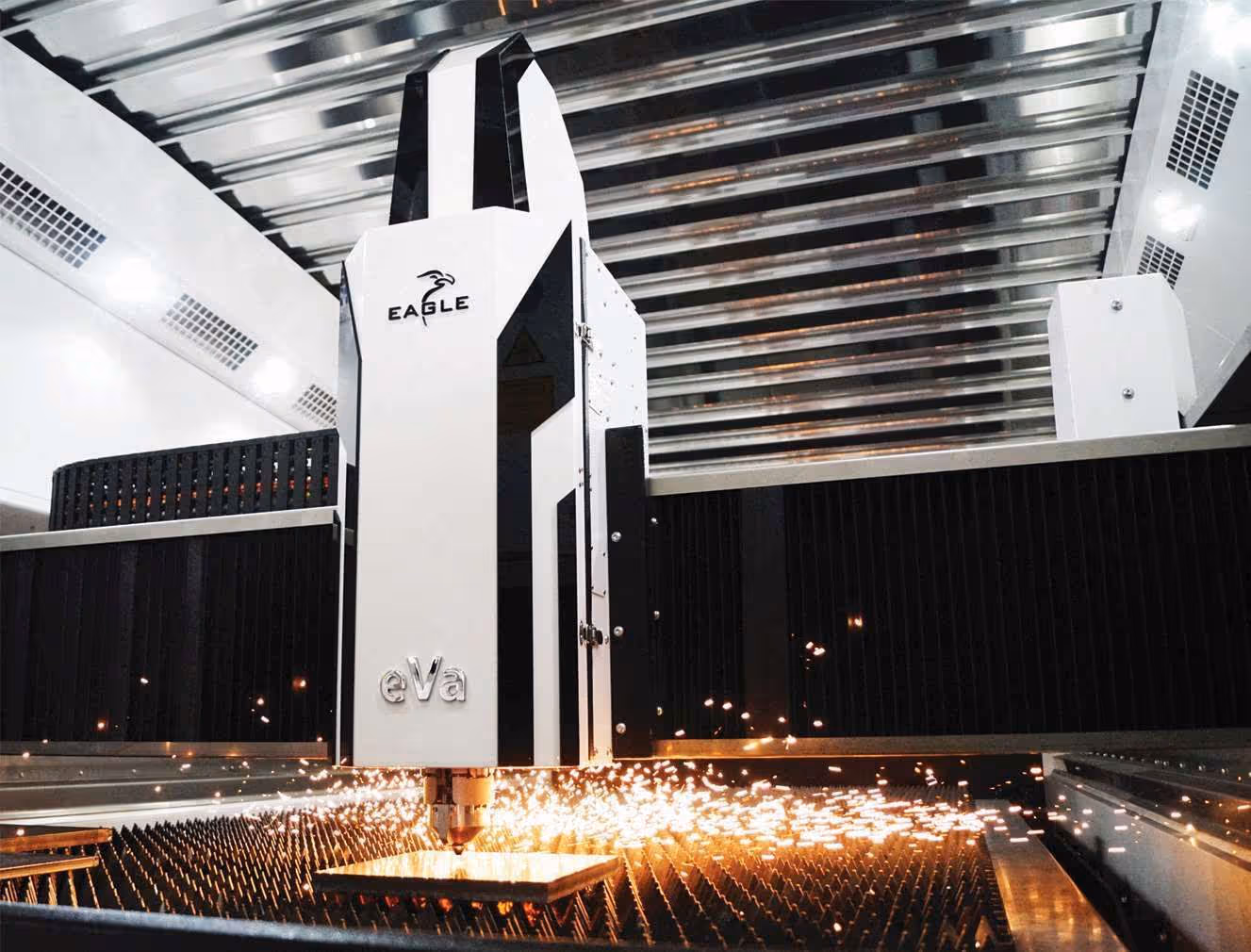

  • Ochranné sklíčko v reznej hlave až 355 mm nad rezaným materiálom.

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

Spýtajte sa nás

Potrebujete radu? Využite našu bezplatnú konzultáciu

Radi s vami preberieme špecifické požiadavky vašej výroby a navrhneme riešenie, ktoré sa oplatí.

Spýtajte sa nás

Popis technológie

Ideálna koncepcia s rámom z polymérbetónu, rezacím mostom z karbónu, lineárnymi pohonmi na všetkých osiach s  polohovacou rýchlosťou 350 m/min a zrýchlením osí 6 G, fiber zdrojom až do 20 kW a výmenou stolov za 9 sec.

Extrémna produktivita nutne vedie k potrebe automatizácie zakladania a vykladania materiálu. Automatizácia procesu zvyšuje nielen produktivitu, ale súčasne aj bezpečnosť a spoľahlivosť plánovania výroby. Ďalším faktorom je značná úspora skladového a manipulačného priestoru.

Možnosti technológie

Laserové rezacie centrá iNspire sa vyznačujú použitím najmodernejších technológií. Výhody ich koncepcie sa naplno využijú pri rezaní výrobkov so zložitými tvarmi a veľkým počtom otvorov.

Sú extrémne presné a vďaka svojej dynamike sú ideálne pre náročné aplikácie v hromadnej výrobe. EAGLE iNspire je laser najvyššej úrovne.

Software

EAGLE štandardne používa výlučne programovací software eSoft. Do značnej miery sa aj podieľa na vývoji tohoto softwaru a implementácii najnovších funkcií laseru do programovacieho procesu. Nespornou výhodou eSoft je jeho univerzálnosť, ktorá umožňuje programovať aj laserové centrá, plazmy alebo vysekávacie lisy od iných výrobcov.

Možnosti software

Automatizácia

Spoločnosť POWER-TECH si veľmi dobre uvedomuje hrozivý nedostatok odbornej a technicky kvalifikovanej pracovnej sily v priemyselných odvetviach v celej EU a preto vieme predstaviť hneď niekoľko riešení v oblasti manipulácie
a automatizácie.

Automatizácia procesu nie len zvyšuje produktivitu, ale súčasne aj bezpečnosť a spoľahlivosť plánovania výroby. Ďalším faktorom je značná úspora skladového a manipulačného priestoru.

Možnosti automatizácie

EAGLE Loading Unit – automatický zakladač

V prípade Loading Unit sa jedná o plne automatické riešenie zakladania východzieho materiálu. Je plne integrovaný s laserovým centrom a elektricky prepojený s CNC riadením laseru. Inštalácia je veľmi jednoduchá a rýchla, nároky na zastavaný priestor sú minimálne.

Cyklus naloženia plechu trvá len 55 sekúnd a prebieha bez zásahu obsluhy. Loading Unit je dostupný pre bežné formáty plechu 1250 x 2500 mm, 1500 x 3000 mm a 2000 x 4000 mm. Max. hrúbka plechu je pre všetky formáty 25 mm.

Pre lepšie oddeľovanie plechových tabulí sa používajú separačné magnety umiestnené po obvode stola. Ako opcia je k dispozícii aj detekcia zdvojených plechov pre ďalšie zvýšenie bezpečnosti zakladacieho procesu. Jednotlivé prísavky sa dajú manuálne ovládať čo umožňuje aj manipuláciu s neštandardnými formátmi prípadne zbytkami a prístrihmi.

EAGLE Crane Master – automatické zakladanie a vykladanie

Crane Master predstavuje ďalší krok smerom k úplnej autonómii výrobného procesu. Jedná sa o úplne bezobslužné zakladanie východzieho materiálu na výmenné paletové stoly.
K dispozícii sú dve palety, jedna na východzí materiál a druhá na vyrezané rezné plány, ktoré sa ukladajú na seba.

Svojim veľmi kompaktným designom zaberie len o málo viac priestoru ako štandardná inštalácia s výmennými stolmi. Crane Master je dostupný pre bežné formáty plechu 1250 x 2500 mm, 1500 x 3000 mm, 2000 x 4000 mm, 2000 x 6000 mm a dokonca aj 2500 x 6000 mm. Max. hrúbka plechu je pre všetky formáty 25 mm. Celkový cyklus pre odobratie a založenie novej tabule je len 65 sekúnd.

Rezné plány, ktoré obsahujú veľmi malé komponenty odporúčame vždy spájať s rámikom na mikromostíky. Zamedzí sa tak možnému vzpriečeniu dielcov a následnej kolízii s vidlicami vykladacieho systému. Systém v základe obsahuje aj riešenie pre separáciu plechov a pre vyššiu bezpečnosť aj meranie správnej hrúbky plechu.

Ako opcia je k dispozícii aj prevedenie pre manipuláciu bez poškriabania spodnej časti plechovej tabule. Modifikácia spočíva v poplastovanom prevedení manipulačných vidlíc a je vhodná najmä pre spracovanie pohľadových materiálov, ako napr. brúsené alebo leštené nerezové plechy, hliníkové zliatiny, mosadzné plechy a pod.

EAGLE Crane Master Store – automatický skladový systém

Skladový systém Crane Master Store predstavuje špičku v oblasti riešenia automatizácie
a skladovania východzích plechov ako aj vyrezaných rezných plánov. K dispozícii sú rôzne prevedenia podľa počtu kaziet, ktoré závisia najmä od výšky stropu vo výrobnej hale. Východzí materiál a hotové rezné plány sú skladované v kompaktnej veži v prípade prevedenia MonoTower resp. dvoch vežiach u variantu TwinTower.

Svojim veľmi kompaktným designom zaberie oveľa menej priestoru ako samostatne stojace sklady. Crane Master Store je dostupný pre bežné formáty plechu 1250 x 2500 mm, 1500 x 3000 mm, 2000 x 4000 mm, 2000 x 6000 mm a dokonca aj 2500 x 6000 mm. Max. hrúbka plechu je pre všetky formáty 25 mm. Celkový cyklus pre odobratie a založenie novej tabule je len 65 sekúnd.

Rezné plány, ktoré obsahujú veľmi malé komponenty odporúčame vždy spájať s rámikom na mikromostíky. Zamedzí sa tak možnému vzpriečeniu dielcov a následnej kolízii s vidlicami vykladacieho systému. Systém v základe obsahuje aj riešenie pre separáciu plechov a pre vyššiu bezpečnosť aj meranie správnej hrúbky plechu.

Ako opcia je k dispozícii aj prevedenie pre manipuláciu bez poškriabania spodnej časti plechovej tabule. Modifikácia spočíva v poplastovanom prevedení manipulačných vidlíc a je vhodná najmä pre spracovanie pohľadových materiálov, ako napr. brúsené alebo leštené nerezové plechy, hliníkové zliatiny, mosadzné plechy a pod.

Pri prevedení MonoTower existuje variant s 10 alebo 15 kazetami. Verzia TwinTower štandardne ponúka 25 alebo 35 skladovacích kaziet. Na prianie je v oboch prípadoch možné zhotoviť aj verziu s iným počtom kaziet.

Technická špecifikácia

EAGLE iNspire 1530 2040 2060 2560
Formát plechu bez repozície mm 1500 x 3000 2000 x 4000 2000 x 6000 2500 x 6000
Výkon laserového zdroja kW 3 až 30 3 až 30 3 až 30 3 až 30
Zrýchlenie osí G 6 6
Max. simultánna polohovacia rýchlosť osí m / min 350 350  350 350
Max. rezná rýchlosť m / min 150 150 150 150
EAGLE iNspire 2580 3080 25120 30120
Formát plechu bez repozície mm 2500 x 8000 3000 x 8000 2500 x 12000 3000 x 12000
Výkon laserového zdroja kW 3 až 30 3 až 30 3 až 30 3 až 30
Zrýchlenie osí G 6 6 6
Max. simultánna polohovacia rýchlosť osí m / min 350 350 350 350
Max. rezná rýchlosť m / min 150 150 150 150
EAGLE iNspire 25160 30160
Formát plechu bez repozície mm 2500 x 16000 3000 x 16000
Výkon laserového zdroja kW 3 až 30 3 až 30
Zrýchlenie osí G 6 6
Max. simultánna polohovacia rýchlosť osí m / min 350 350
Max. rezná rýchlosť m / min 150 150

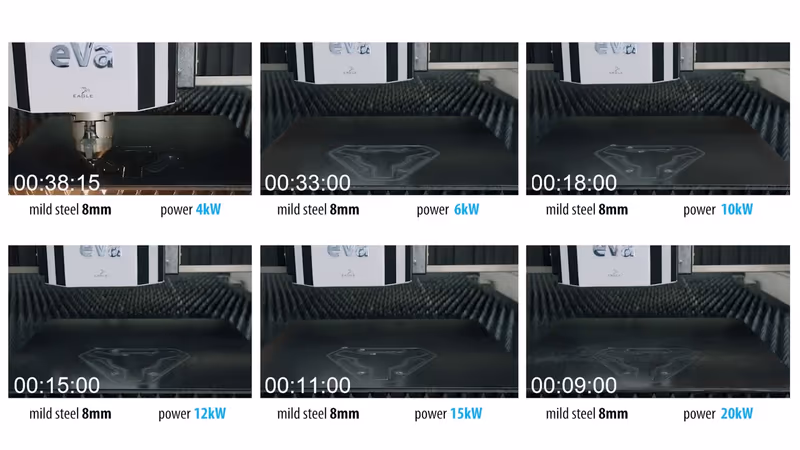

Videá (1 z 1)
