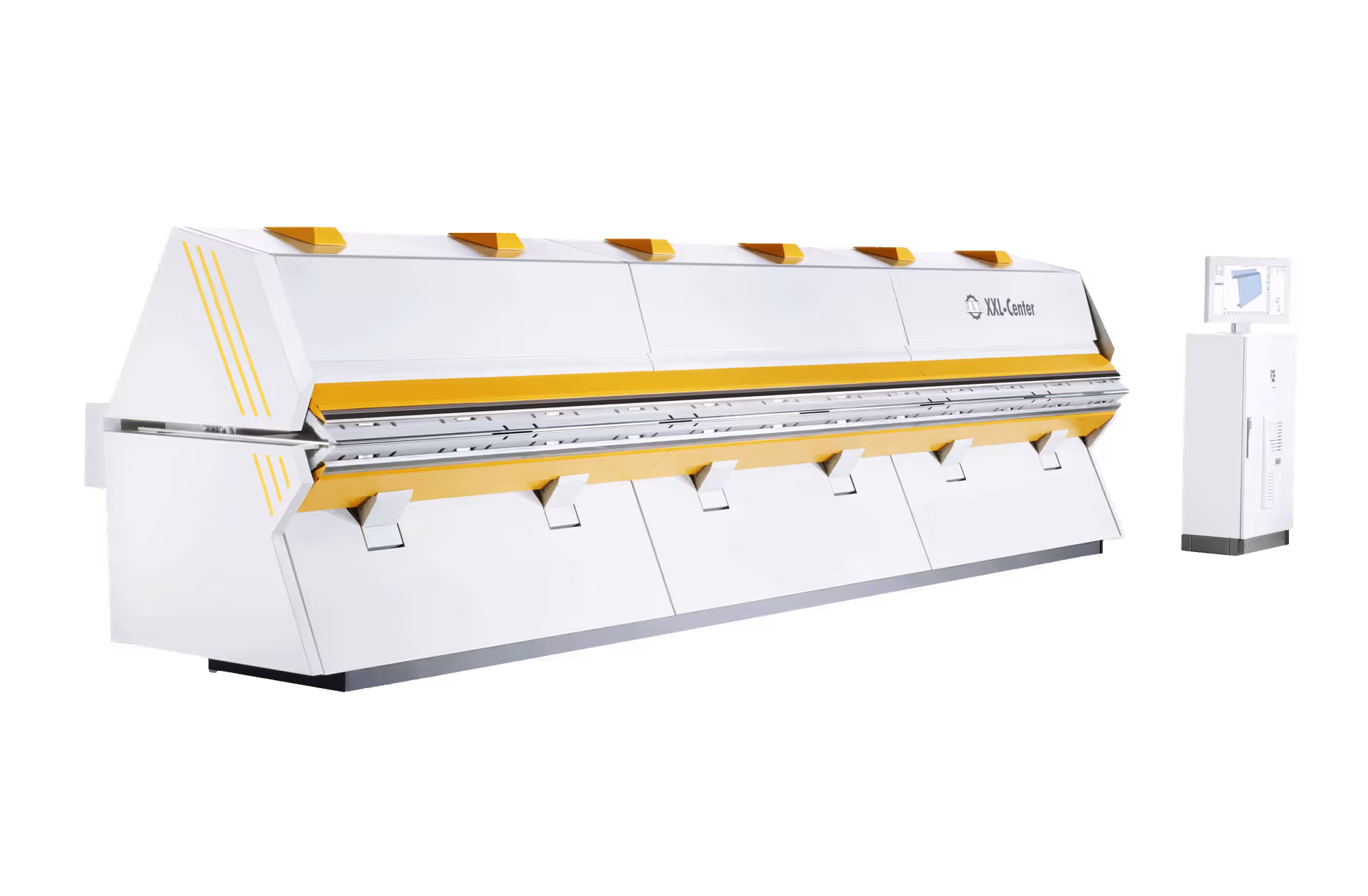

XXL - Center
Automatické ohýbanie presných dlhých profilov. Ľahké nakladanie polotovarov, jeden operátor pre polotovary strednej veľkosti.
Popis technológie
Obrovskou výhodou konštrukčného riešenia je pohon so servomotormi. Absencia hydraulického pohonu vylučuje problémy s netesnosťami hydraulických systémov, nerovnomerné upínanie a nekonzistentné ohyby. Technológia XXL-Center zaručuje extrémne priamočiare ohyby a konzistentné, plne programovateľné ohyby.

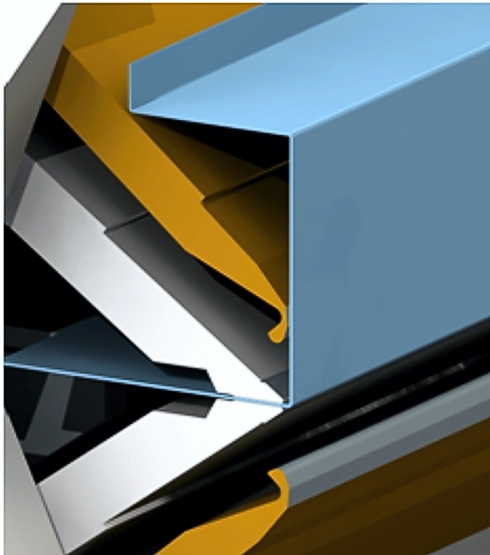

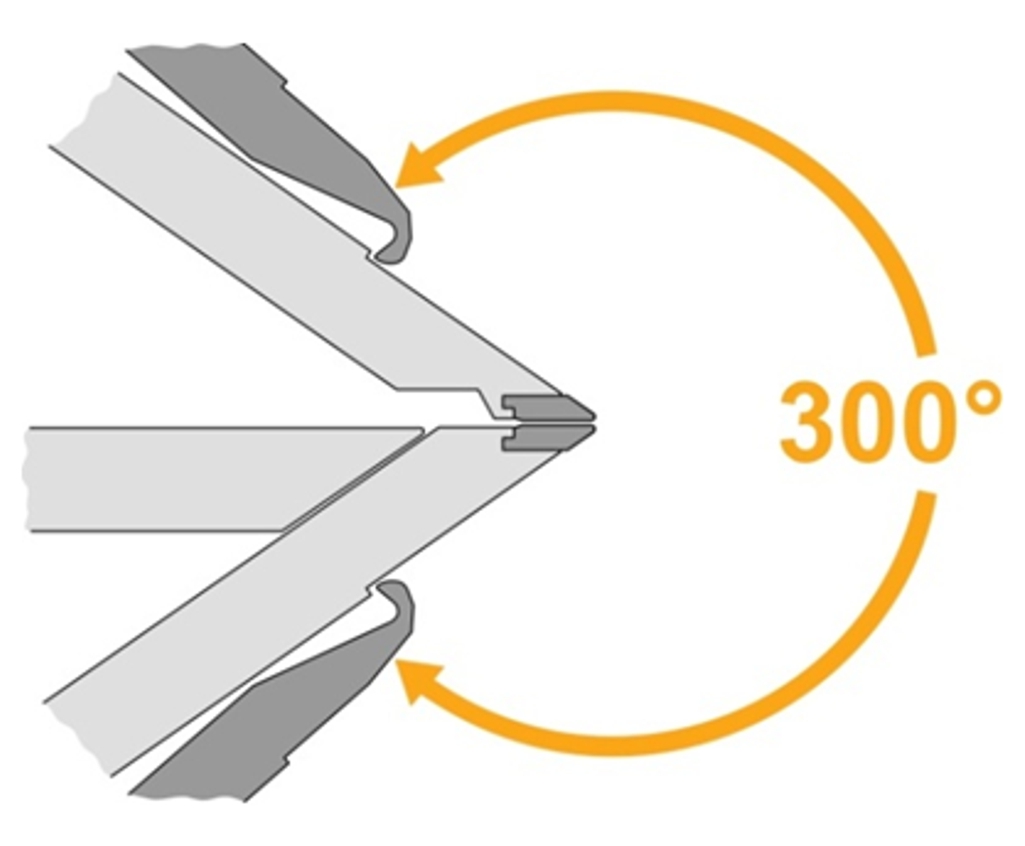

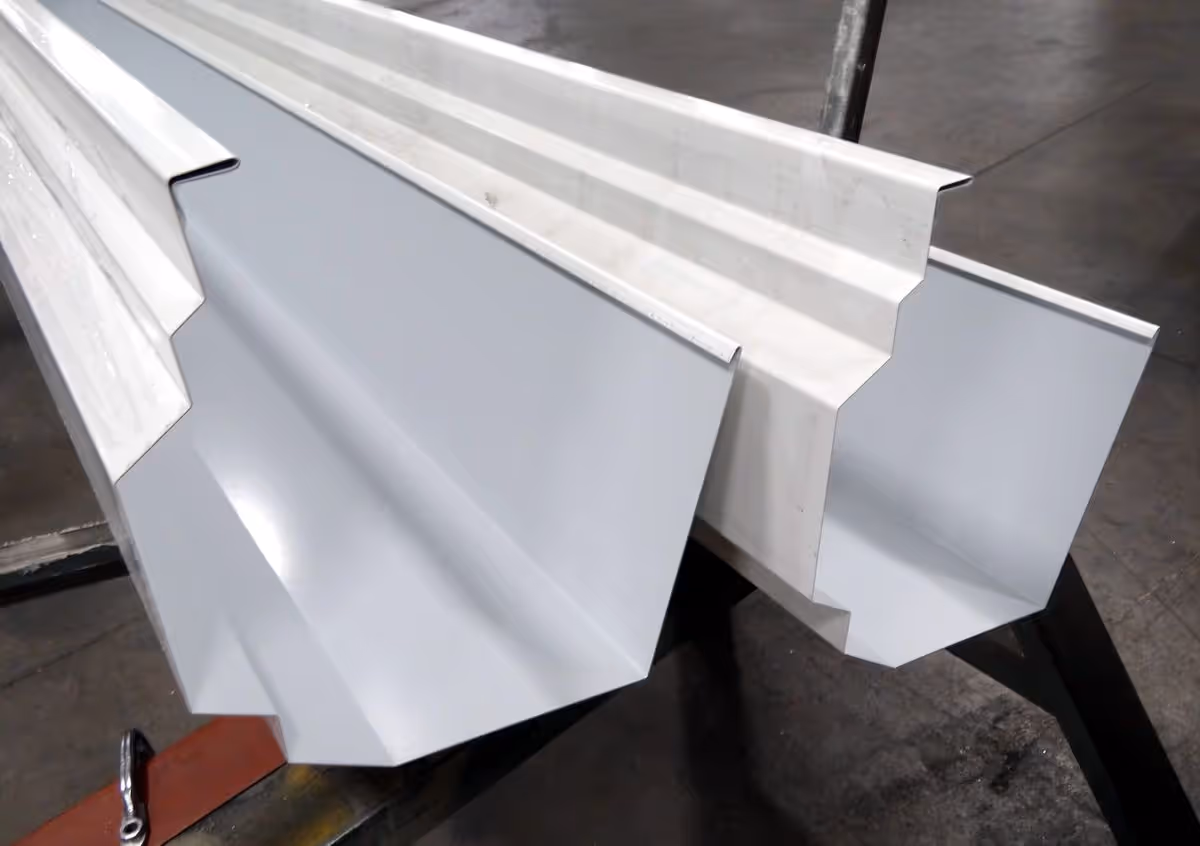

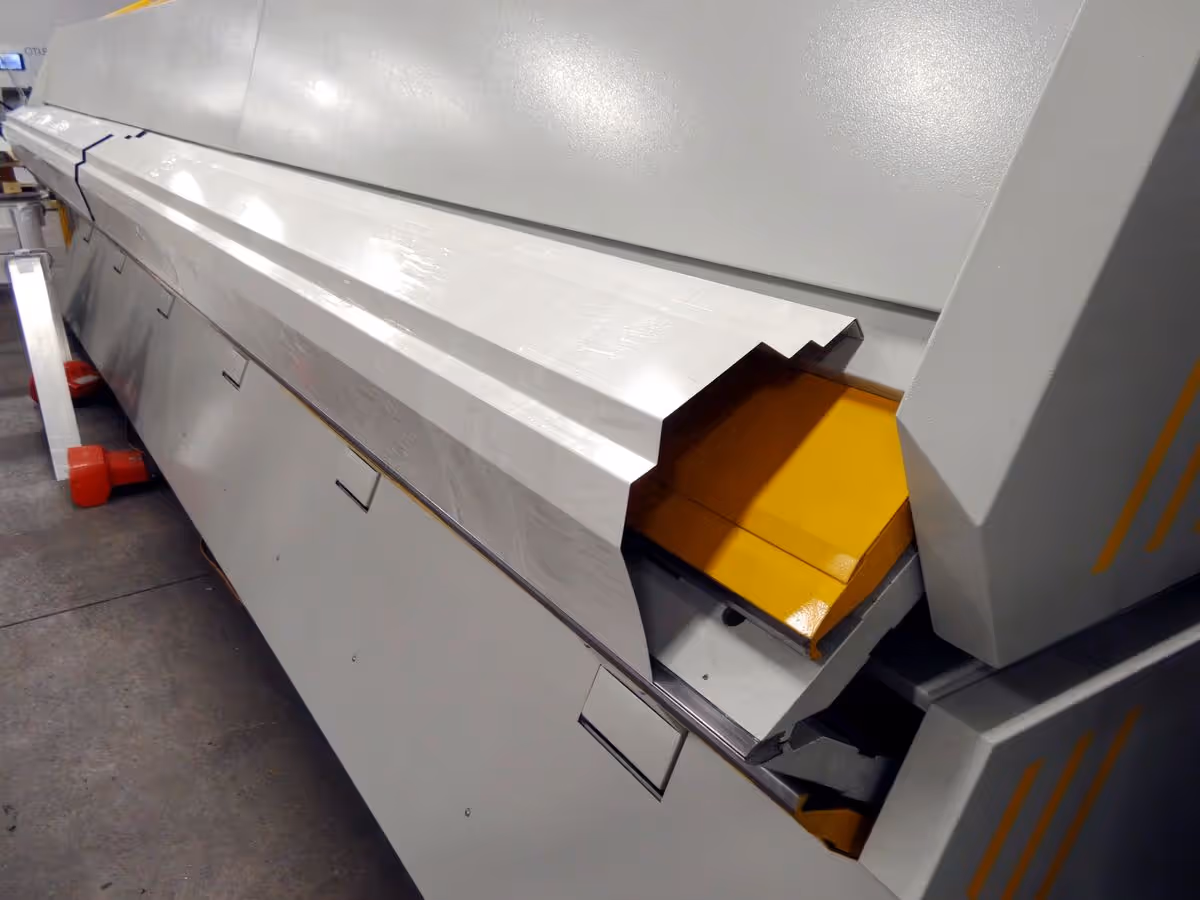

Veľký 300° voľný priestor pred ohýbacím baranom vytvára priestor pre najkomplexnejšie geometrie výrobkov. Pri ohýbaní je ohýbací baran vo vnútri výrobku pripravený na ďalší ohyb.
Možnosti technológie

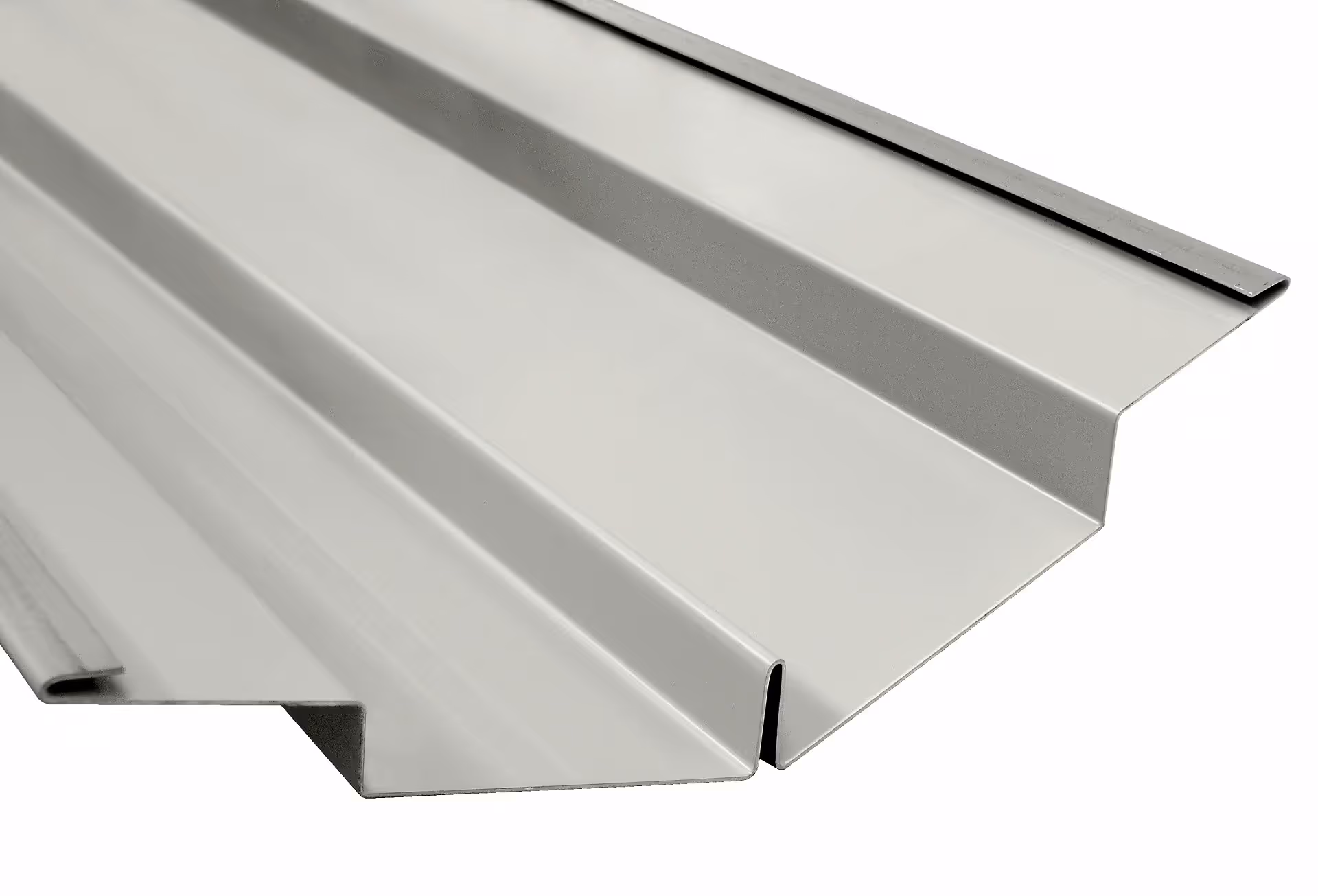

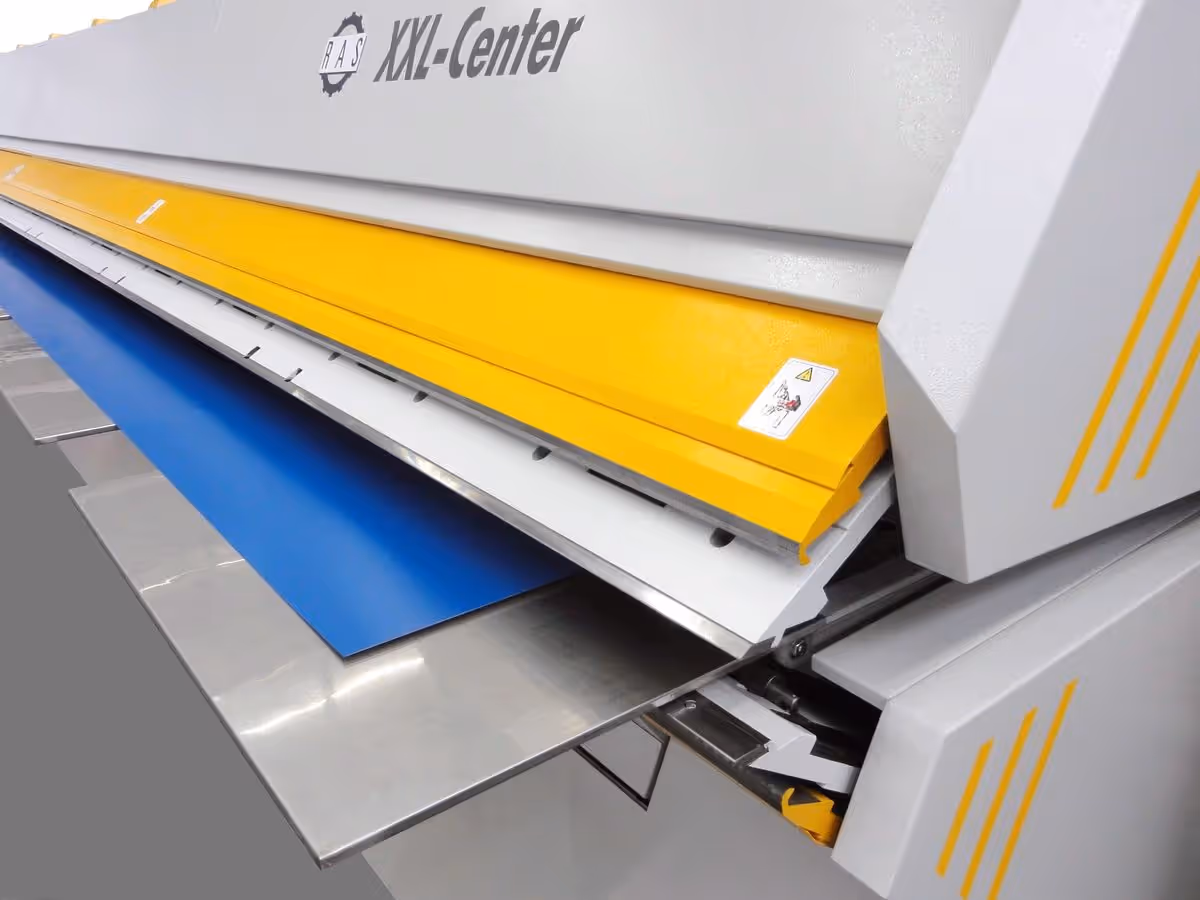

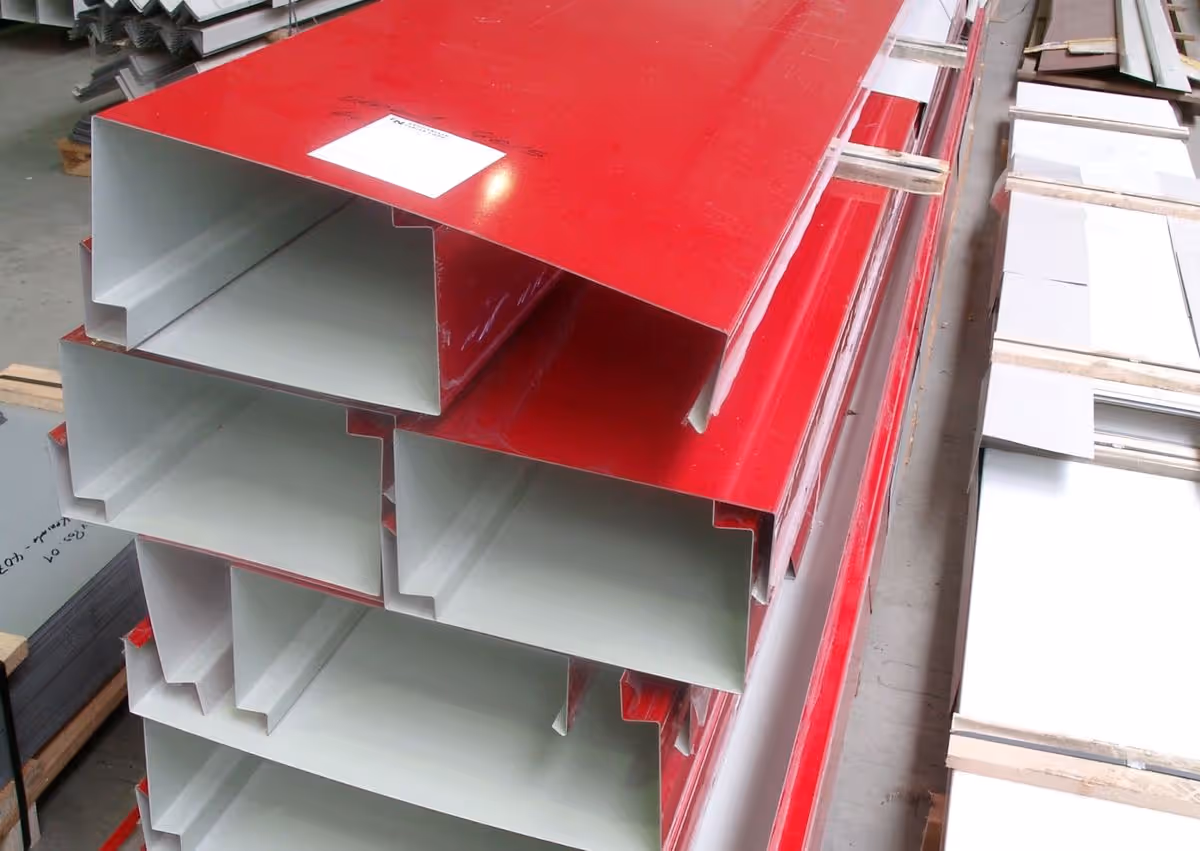

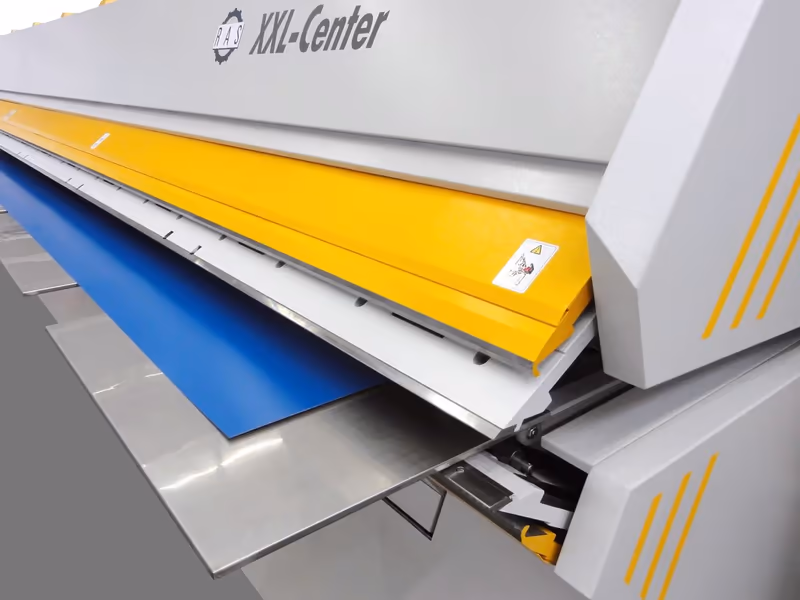

RAS XXL - Center je určený na ohýbanie strešných, nástenných a fasádnych profilov. Počas ohýbania nie je potrebné otáčanie výrobku ani žiadne zložitejšie manipulácie. S automatickým zakladacím stolom je pri stredne veľkých polotovaroch dostatočný iba jeden operátor.

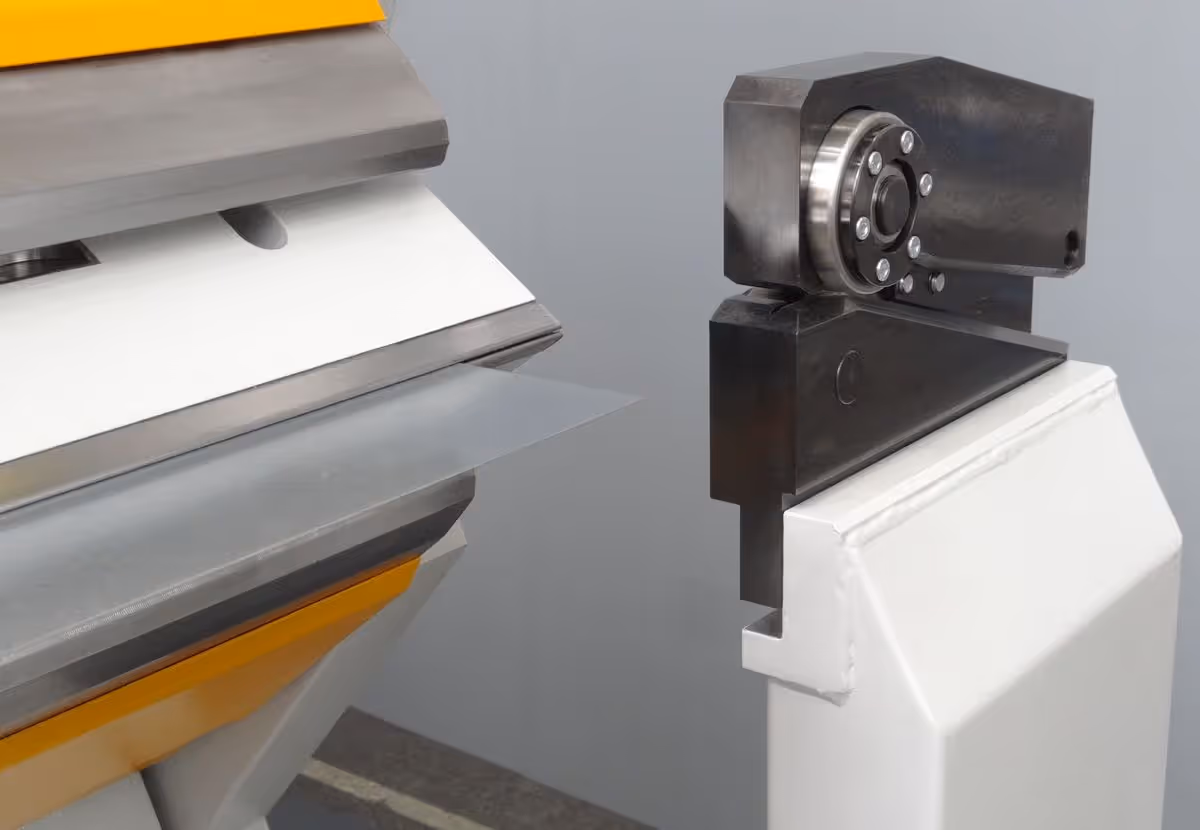

CutModule pre orezanie širokých polotovarov pridáva ďalšiu automatickú sekvenciu.
Software

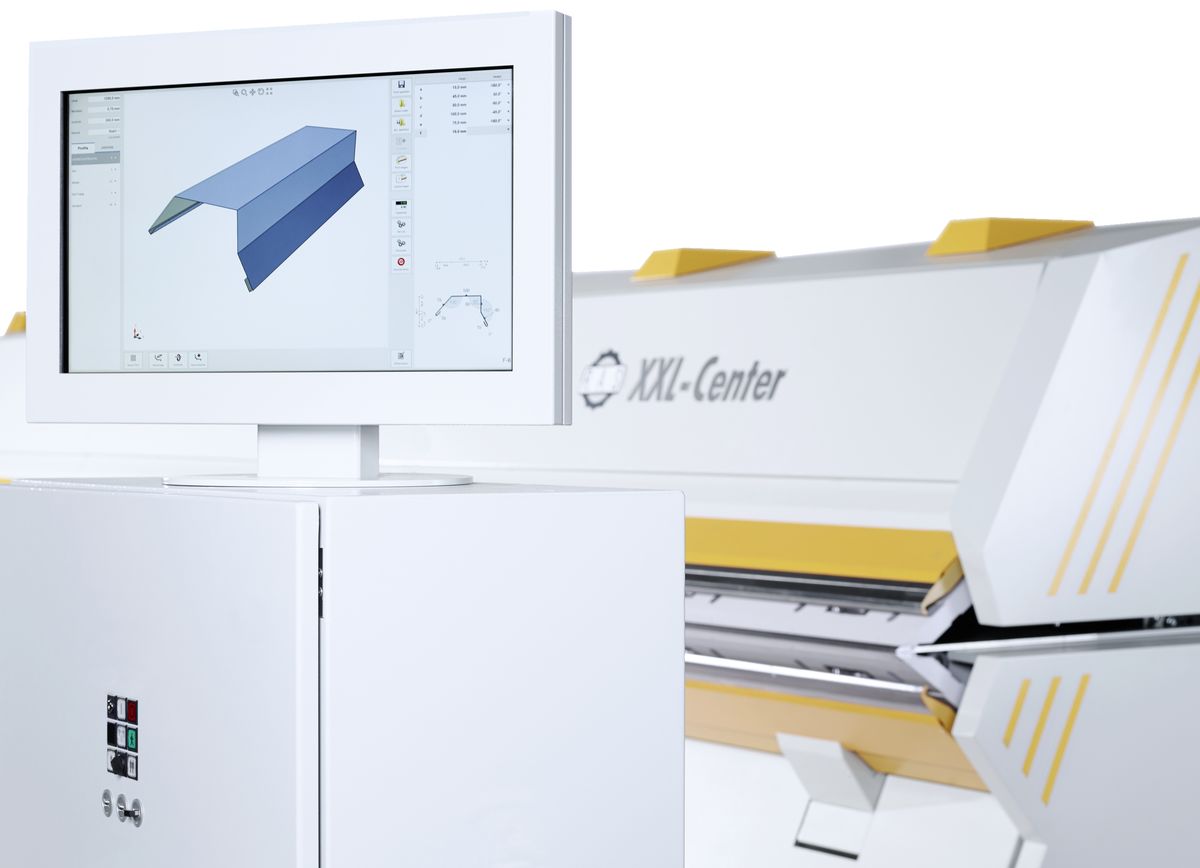

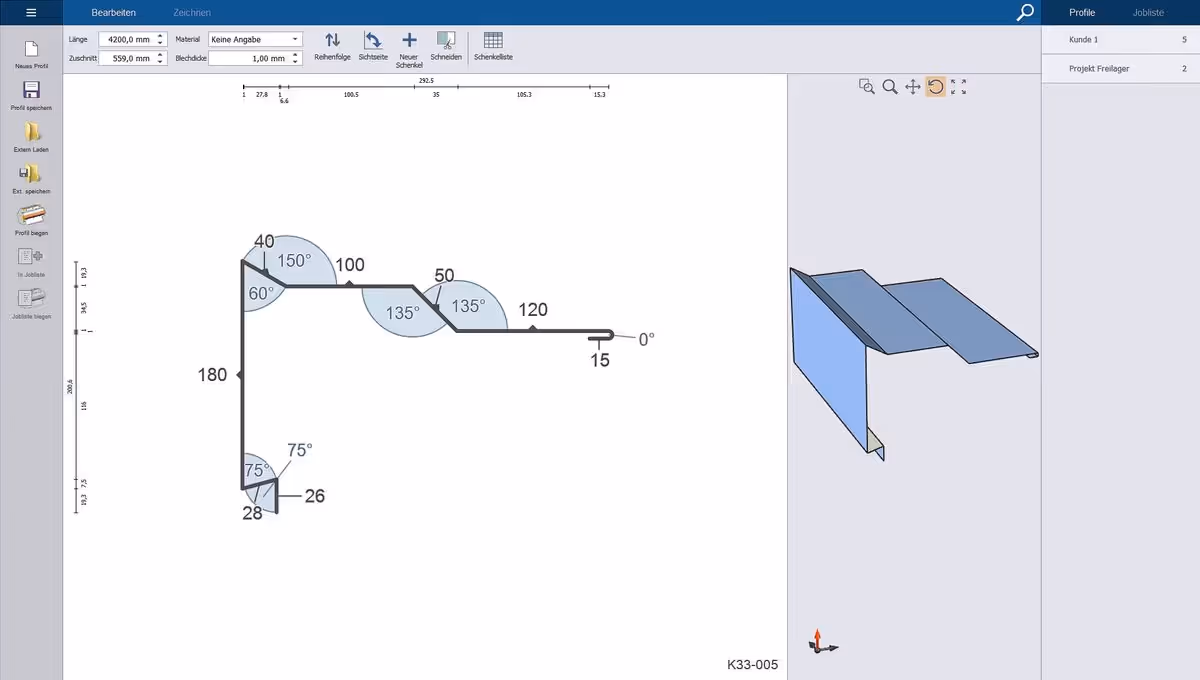

Bendex 3D Office je najmodernejší CAD/CAM softvér určený na off-line programovanie CNC ohýbacích centier RAS. Štandardne umožňuje import 3D dielcov vo formáte STEP, alebo 2D rozvinov vo formátoch GEO a DXF. Taktiež je možné kresliť vlastné profily, napr. na kontrolu, resp. sledovanie kolízií s novým výrobkom. Software automaticky prevezme uhlové korekcie z materiálových tabuliek.
Technická špecifikácia
| RAS XXL - Center | 75.04-2 | 75.06-2 |
|---|---|---|
| Smer ohýbania | pozitívny / negatívny | pozitívny / negatívny |
| Ohýbacia dĺžka (mm) | 4240 | 6400 |
| Max. hrúbka plechu – Oceľ 400 N/mm² (mm) | 1,5 | 1,5 |
| Max. hrúbka plechu – Nerezová oceľ (mm) | 1 | 1 |
| Max. hrúbka plechu – Hliník (mm) | 2 | 2 |
| Voľný priestor pred ohýbacím baranom | 300° | 300° |
| Rýchlosť ohýbacích baranov (°/s) | 126 | 126 |
| Rozsah zadného dorazu (mm) | 12 – 750 | 12 – 750 |

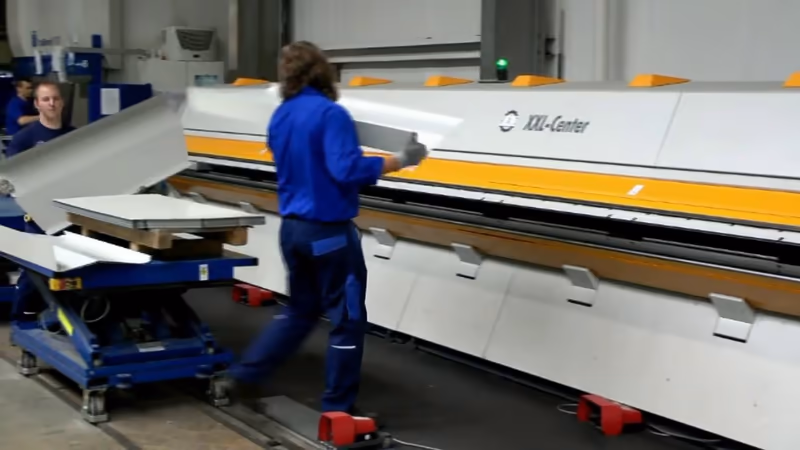

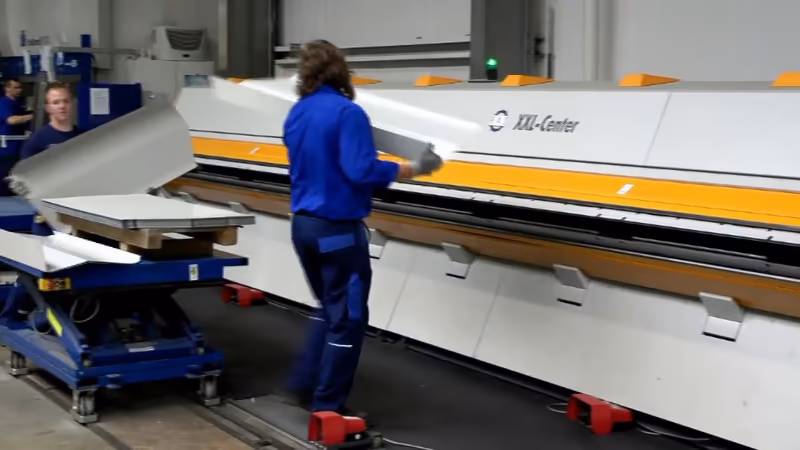

Videá a referencie
