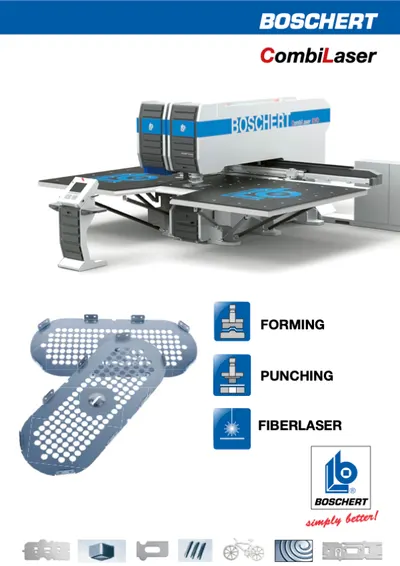

CombiLaser
Ideální kombinace vysekávání, tváření a řezání s pevnolátkovým FIBER laserovým zdrojem.
Kombinace laserových systémů se všemi modely vysekávacích lisů Boschert.
Koncept ochrany proti reflexím bez prostorově náročné ochranné kabiny.
Otevřený C – rám umožňuje otáčení nadrozměrných formátů.
Nástrojový systém Trumpf.
Řezná hlava Precitec v kombinaci s pevnolátkovými zdroji IPG Photonics.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Potřebujete radu? Využijte naší bezplatné konzultace
Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.
Popis technologie

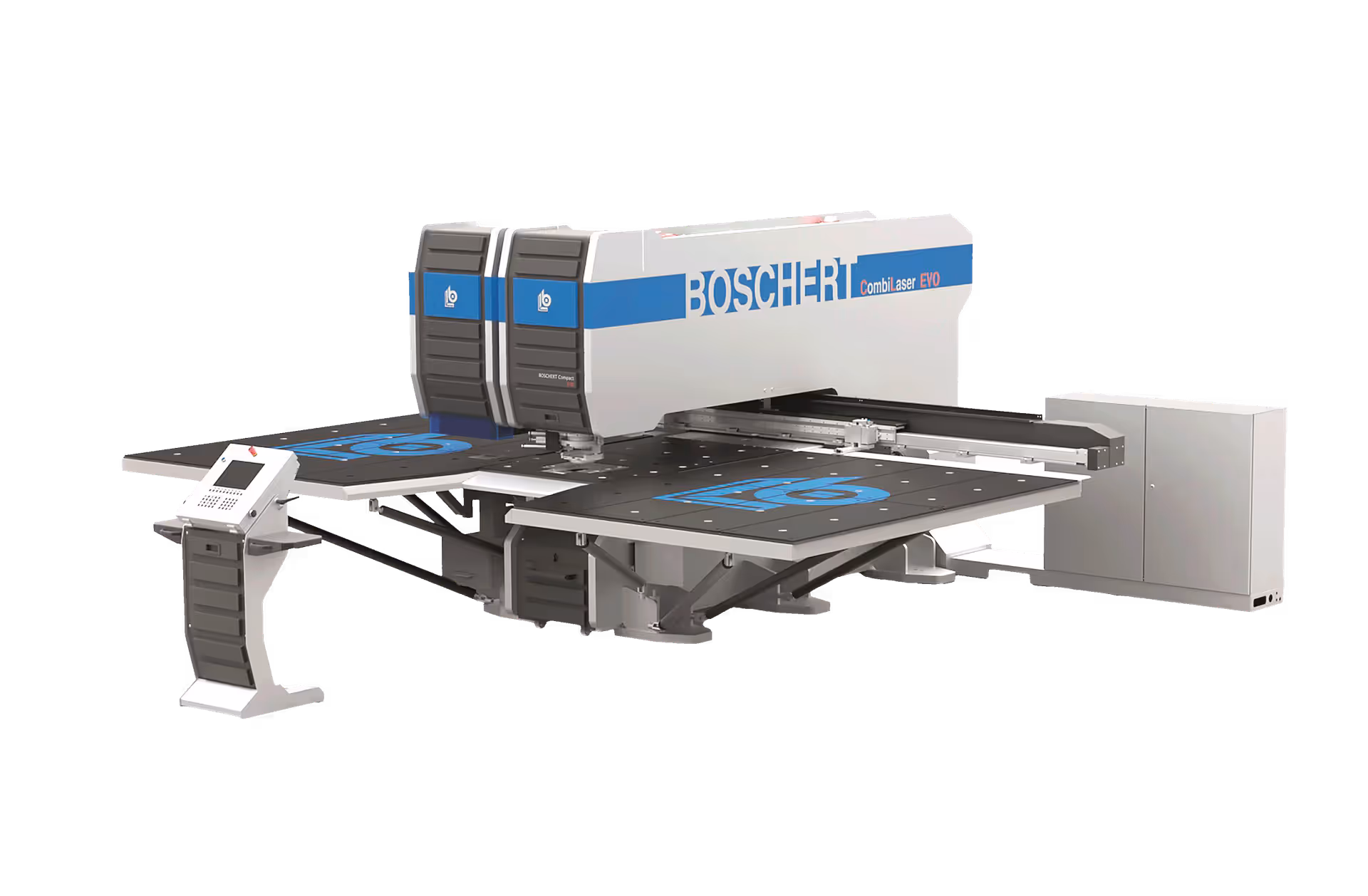

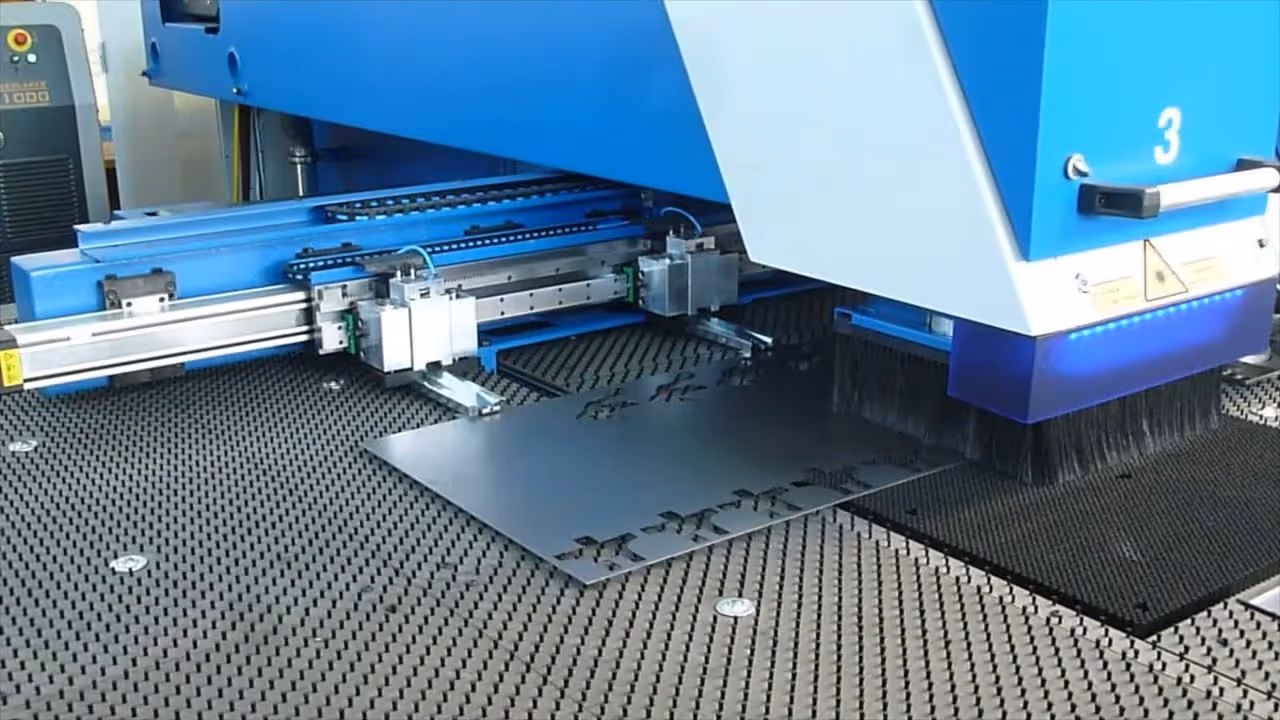

Boschert CombiLaser spojuje výhody vysoce kvalitního laserového řezání s jedinečnými vlastnostmi CNC vysekávání. V minulosti bylo možno složité kontury řezat pouze s plošným laserem. Operace tváření, lemování a řezání závitů vyžadovaly samostatný CNC vysekávací lis.
CombiLaser kombinuje výhody obou technologií. Pevnolátkový zdroj IPG Photonics lze kombinovat se všemi modely CNC vysekávacích lisů Boschert. To umožňuje výběr stroje, který nejlépe odpovídá výrobním požadavkům.
Možnosti technologie
Tato koncepce je vhodná pro velmi složité výrobky, kde se na jednom plechu resp. výrobku vyskytují různé operace jako např. vysekávání, tváření, řezání závitů, to vše kombinováno s laserovým řezáním kontur a komplikovaných otvorů.
Ideální řešení pro výroby just in time a zakázkové výroby, zejména u nízkých sérií.
Software
XP 2000
CAD/CAM software XP 2000 firmy Metalix disponuje postprocessorem pro všechny lisy firmy Boschert. Software se provozuje na PC kompatibilním počítači zpravidla v kanceláři a přenos údajů probíhá po síti nebo USB portu. Značně se tím zvýší produktivita na stroji, protože obsluha se může koncentrovat výlučně na manipulaci s materiálem a přípravu nástrojů.
Vysekávací nástroje
U vysekávání nejsou často žádné dvě aplikace stejné a každý požadavek je jiný. Dokáže je splnit komplexní nabídka nástrojů a nástrojových systémů, která je zaměřená na maximální optimalizaci produktivity a výrobních postupů.
Konstrukce nástrojů, prémiové nástrojové oceli, povlaky a šířka sortimentu výrazně zvyšují výkonnost vysekávacích lisů u vysekávacích a tvářecích aplikací.
Technická specifikace
| Boschert CombiLaser EVO | 1000 | 1250 | 1500 | |
| Formát plechu | mm | 1000 x 2000 | 1250 x 2500 | 1500 x 3000 |
| Lisovací síla | kN | 280 | 280 | 280 |
| Max. hmotnost plechu | kg | 200 | 200 | 200 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf | |
| Max. průměr nástroje | mm | 105 | 105 | 105 |
| Max. počet nástrojů | ks | 8 | 8 | 8 |
| Výkon laserového zdroje | kW | 1 až 4 | 1 až 4 | 1 až 4 |
| Boschert CombiLaser TWIN - TRI | 1000 | 1250 | 1500 | |
| Formát plechu | mm | 1000 x 2000 | 1250 x 2500 | 1500 x 3000 |
| Lisovací síla | kN | 280 | 280 | 280 |
| Max. hmotnost plechu | kg | 200 | 200 | 200 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf | |
| Max. průměr nástroje | mm | 105 | 105 | 105 |
| Max. počet nástrojů | ks | 16 / 24 | 16 / 24 | 16 / 24 |
| Výkon laserového zdroje | kW | 1 až 4 | 1 až 4 | 1 až 4 |
| Boschert CombiLaser MultiPunch | 1000 | 1250 | 1500 | |
| Formát plechu | mm | 1000 x 2000 | 1250 x 2500 | 1500 x 3000 |
| Lisovací síla | kN | 280 | 280 | 280 |
| Max. hmotnost plechu | kg | 200 | 200 | 200 |
| Nástrojový systém | Trumpf | Trumpf | Trumpf | |
| Max. průměr nástroje | mm | 76,2 | 76,2 | 76,2 |
| Max. počet nástrojů | ks | 64 | 64 | 64 |
| Výkon laserového zdroje | kW | 1 až 4 | 1 až 4 | 1 až 4 |
