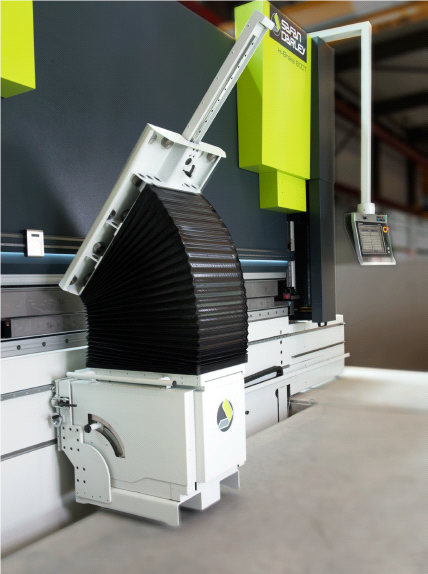

H-Brake Hybrid

Unikátní hybridní pohon s minimálním objemem hydraulického oleje.


1 / 1

H-Brake Hybrid

Unikátní hybridní pohon s minimálním objemem hydraulického oleje.

  • Kompaktní a uzavřený hydraulický systém.
  • Bez olejové nádrže a potrubí, omezené riziko úniku oleje.
  • Hydraulický olej nepřichází do kontaktu se vzduchem, vysoká životnost oleje.
  • Přibližovací a zpětná rychlost až 230 mm/s, vysoká produktivita.
  • Snížená teplotní závislost, nevyžaduje chlazení oleje.

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

 Napište nám

Potřebujete radu? Využijte naší bezplatné konzultace

Rádi s vámi probereme specifické požadavky vaší výroby a navrhneme řešení, které se vyplatí.

 Napište nám

Popis technologie

Patentem chráněný unikátní hybridní pohon je revolučním v porovnání s tradičním hydraulickým pohonem. Vynikající kombinace výhod hydrauliky a elektroniky v jednom systému. Servomotor s přímým řízením zajišťuje efektivitu a hydraulika zabezpečuje sílu a trvanlivost.

Minimální objem hydraulického oleje, při lisovací síle 1700 kN pouze 15 litrů na válec. Vysoká produktivita s krátkými časy cyklů, 50% úspora elektrické energie a extrémně snížený hluk. Standardní vyložení C - rámu v bočnicích u modelů Premium a Ultra 510 mm.

Možnosti technologie

Kompaktní a rychlý SafanDarley H-Brake Hybrid s precizním polohováním beranu s odchylkou ± 0,005 mm je vhodný pro složité výrobky z tenkých i tlustých plechů. Možnost přesunu menších výrobků z velkých lisů.

Široká nabídka kombinací lisovací síly a délky ohybu. U kompaktního modelu Hybrid 110.16 s O - rámem je průchod mezi bočnicemi větší než lisovací délka.

Software

AutoPOL BendSim Unfold

AutoPOL je výkonný offline software do kanceláře. Výhodami jsou práce v 3D prostředí, přímý import 3D modelů z CAD aplikací SolidWorks, Solid Edge, Autodesk Invertor, Parasolid, Catia V4/V5, Pro/ENGINEER, Siemens NX/Unigraphics atd., maximalizace produktivity a záruka přesnosti finálního výrobku.

Programování probíhá ve třech jednoduchých a z velké části plně automatizovaných krocích.

Možnosti software

Automatizace

Součástí automatizovaných řešení je jeden nebo více robotů, které jsou vybaveny pneumatickými, magnetickými nebo mechanickými držáky výrobků. Hlavní robot může být umístěn buď na pevné pozici, nebo na pojezdových kolejnicích před ohraňovacím lisem, případně na portálu.

Systémy je možné vybavit různými doplňkovými funkcemi a technologiemi s propojením na jiné výrobní procesy před, nebo po ohraňování.

Možnosti automatizace

Ohraňovací nástroje

Moderní technologie ohraňování zvyšují produktivitu výroby. Aby mohla být tato priorita splněna, jsou k tomu nutné správné ohraňovací nástroje, upínací systémy a bombírovací stoly.

U ohraňovacích nástrojů úroveň jejich kvality garantuje použitý základní materiál, tepelné zpracování pracovních ploch, maximální zatížení, přesnost tolerancí rozměrů a rozsah nabídky tvarů, velikostí a segmentací.

Ohraňovací nástroje

Technická specifikace

SafanDarley H-Brake Hybrid 110.16 Premium Premium Heavy Duty
Princip pohonu   servohydraulický - hybridní
Lisovací síla kN 1100 1100
Lisovací délka mm 1530 1530
Průchod mezi bočnicemi mm 1630 1630
Otevření mezi upínáními mm 480 480
Hloubka zadního dorazu v ose X mm 1000 1100

SafanDarley H-Brake Hybrid
Premium / Ultra

110.21 110.31 110.37 110.42
Princip pohonu   servohydraulický - hybridní
Lisovací síla kN 1100 1100 1100 1100
Lisovací délka mm 2040 3060 3655 4250
Průchod mezi bočnicemi mm 1550 2550 3100 3760
Otevření mezi upínáními mm 480 480 480 480
Hloubka zadního dorazu v ose X mm 1000 1000 1000 1000

SafanDarley H-Brake Hybrid
Premium / Ultra

170.21 170.31 170.37 170.42
Princip pohonu   servohydraulický - hybridní
Lisovací síla kN 1700 1700 1700 1700
Lisovací délka mm 2040 3060 3655 4250
Průchod mezi bočnicemi mm 1550 2550 3100 3760
Otevření mezi upínáními mm 480 480 480 480
Hloubka zadního dorazu v ose X mm 1100 1100 1100 1100

Videa a reference (1 z 1)

Ke stažení

SafanDarley H-Brake Hybrid 110.16 Premium
582KB

Stáhnout

SafanDarley H-Brake Hybrid 110.16 Special
572KB

Stáhnout

SafanDarley H-Brake Hybrid
2MB

Stáhnout

SafanDarley kompletní sortiment
1MB

Stáhnout

WILA
4MB

Stáhnout

Canmet CZ
5MB

Stáhnout

Máte otázky? Poradíme vám, jaké zařízení nejlépe využijete. Napište nám a obratem se ozveme zpět.
